PCコネクタ資料


シリアル RS-232コネクタ

シリアル通信に関しまして、以前パソコンではDSubコネクタとよばれるコネクタを用い、そのDSubコネクタの25Pinタイプのメス側コネクタがパソコンに用いられていました。
これは通信規格で定められたコネクタです。
しかし、IBMがパソコンIBM-PCを作った際、それまでとは異なるDSub25PinオスとDSub9Pinメスの2種類のコネクタをシリアルポートに採用しました。
それ以降、徐々にそれが業界標準(デファクトスタンダード)となり、現在Windowsではそのコネクタを用いています。
IBM-PCでは2種類コネクタが使用されていますが、現在では主にDSub9Pinが主流となっています。

9Pinと25Pinでは、主要な信号線は互換性がありますので、変換コネクタを使用することで、多くの場合相互使用ができます。

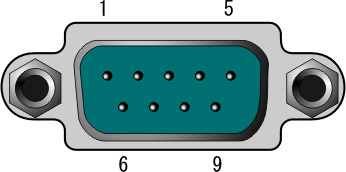

D-Sub9Pinオス側コネクタ(Windowsパソコン)

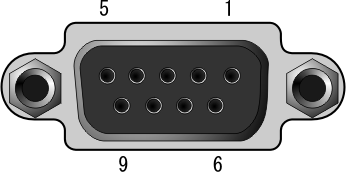

D-Sub9Pinメス側コネクタ(周辺機器/Cableなど)



Windowsパソコン側信号(DSub 9Pin オス)

Pin番号 信号名 信号 内容 PCからみたI/O
1 CD Carrier Detect キャリア検出 Input
2 RXD Receive Data 受信データ Input
3 TXD Transmit Data 送信データ Output
4 DTR Data Terminal Ready データ端末レディ Output
5 GND Ground 信号グランド GND
6 DSR Data Set Ready データセットレディ Input
7 RTS Request to Send 送信リクエスト Output
8 CTS Clear to Send 送信可 Input
9 RI Ring Indicate リング表示 Input



Windowsパソコン側信号

(DSub 25Pin オス DOS/V本体側)
(DSub 25Pin メス PC-98本体側)

Pin番号 信号名 信号 内容 PCからみたI/O
1 FG Frame Ground フレームグランド  外皮シールド
2 TXD Transmit Data 送信データ Output
3 RXD Receive Data 受信データ Input
4 RTS Request to Send 送信リクエスト Output
5 CTS Clear to Send 送信可 Input
6 DSR Data Set Ready データセットレディ Input
7 GND Ground 信号グランド GND
8 CD Carrier Detect キャリア検出 Input
20 DTR Data Terminal Ready データ端末レディ Output
22 RI Ring Indicate リング表示 Input

※近年では、パソコン側に25PinDSubを備えた機種はほとんどなくなりました。

以下に標準的なCOMポートのリソース割り当てを示します。

ポート番号 I/O Adrs IRQ
COM1 3F8 IRQ4
COM2 2F8 IRQ3
COM3 3E8 IRQ4
COM4 2E8 IRQ3

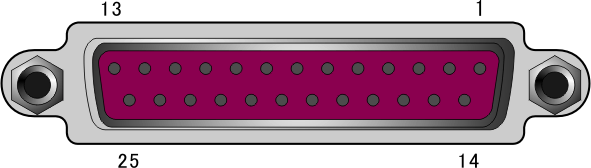

LPTコネクタ

ピン 信号 ピン 信号 ピン 信号 ピン 信号
1 #Strobe 8 D6 15 #Error 22 GND
2 D0 9 D7 16 #Init 23 GND
3 D1 10 #Ack 17 #Select In 24 GND
4 D2 11 Busy 18 GND 25 GND
5 D3 12 Paper Empty 19 GND
6 D4 13 Select 20 GND
7 D5 14 #Auto Feed 21 GND



以下に標準的なLPTポートのリソース割り当てを示します。

ポート番号 I/O Adrs IRQ
LPT1 3BC IRQ7
LPT2 378 IRQ7
LPT3 278 IRQ5

* 多くのマザーボードではLPT3の標準的なIRQ割り当てにIRQ5を使用していますが、IRQ7を使用する場合もあります。(PS/2仕様)

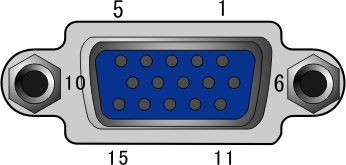

VGAコネクタ

ピン 信号 ピン 信号
1 Red 9 Plug
2 Green 10 GND
3 Blue 11 Monitor Sense 0
4 Reserved 12 Monitor Sense 1
5 GND 13 H Sync
6 Red GND 14 V Sync
7 Green GND 15 Reserved
8 Blue GND



PS/2タイプ キーボードコネクタ

Pin 信号 Pin 信号
1 キーボード DATA 4 +5V
2 N.C 5 キーボードClock
3 GND 6 N.C



PS/2タイプ マウスコネクタ

Pin 信号 Pin 信号
1 マウス DATA 4 +5V
2 N.C 5 マウスClock
3 GND 6 N.C



S-Videoコネクタ



Videoコネクタ RCAタイプピンジャック



USBコネクタ


上記は2段タイプコネクタ

Pin 信号
1 +5V
2 D-
3 D+
4 GND



LANコネクタ



Audio LineInコネクタ



Audio LineOutコネクタ



Audio Microphoneコネクタ
