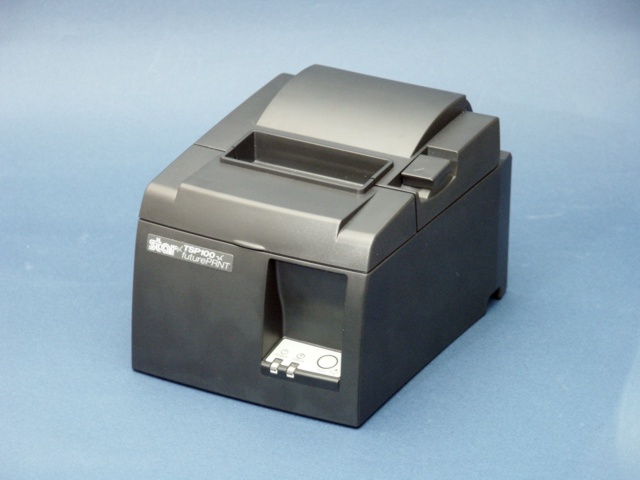

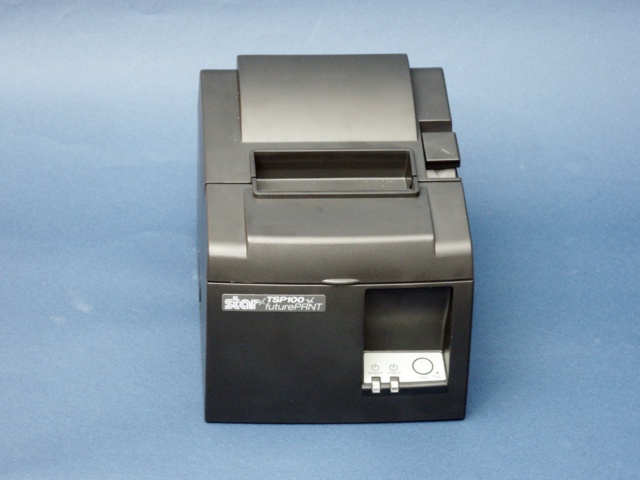

futurePRNT  TSP100シリーズ  サーマルレシートプリンタ

電源内蔵により、レジ周りをすっきりと配置できます。
オールインワンパッケージ！ ケーブルやアクセサリも標準付属。
紙詰まりや印字トラブルが少ないドロップイン方式により、ロール紙を投げ込むだけの簡単用紙交換。
購入後に80mm幅ロール紙と、58mm幅ロール紙を設定対応可能。^*1
ホワイトとグレーの2色のボディーカラータイプから選択が可能。


• Windows（XP,2K,MEなど）、Linux,MacOS-Xなど多くのPrinterDriverに対応
• PC接続専用レシートプリンタとして、印刷作業全体のスループットを向上すべく設計。
  Windowsドライバからの印刷でも、レシート発行実速度 25RPM(Receipt per Minutes)を達成。
• USBインターフェースでPC接続。仮想シリアルポートドライバ機能を使用すると、ソフト的にシリアル（COM）接続としても接続できます。
• 付属スイッチカバーにより、不用意な電源切断防止。
• 縦置き・壁掛対応。（壁掛金具も標準付属）
• 各種バーコード印刷対応

^*1 ヘッドやプラテンの部分磨耗などにより、ご使用後の用紙幅の変更は弊社では推奨いたしません。

製品仕様 印字方式 ダイレクトラインサーマル 印字仕様 203dpi  (8dot/mm)　ヘッド印字幅：72mm  文 字 仕 様 フォント 全角漢字：24×24dot （3.0*3.0mm） 英数字・半角漢字：12×24dot (1.5*3.0mm) 文字種 英数字、国際文字、拡張グラフィック文字、JIS第一・第二水準漢字 バーコード規格 UPC-A, UPC-E, JAN8(EAN8), JAN13(EAN13), CODE39, CODE93, CODE128, CODABAR(NW-7), ITF ※本プリンタはPC側ドライバにフォントを持ち、プリンタ本体にはフォントを内蔵していません。 用 紙 用紙幅 79.5±0.5mm（巻上り寸法:80 +0.5-1.0mm) 57.5±0.5mm（巻上り寸法:58 +0.5-1.0mm)　[付属ロール紙ガイドを使用] ロール直径 最大83mm 対応紙厚  65〜85μm 有効印字幅 80mm用紙幅設定時：72mm(半角英数字17cpi:48桁 漢字8cpi:22桁) 58mm用紙幅設定時：51mm(半角英数字17cpi:34桁 漢字8cpi:16桁) 印字速度 最大：125mm/S　　最大スループット：25RPM オートカッタ パーシャルカット（中央1点残し　ギロチン式） 接続インターフェース USB2.0（フルスピード対応） ※仮想シリアルポート機能により、ソフト的にCOMから使用も可能 電源電圧 AC100V ±10% 消費電力 約40W (ASCII連続印字時) 信 頼 性 寿命 機械体：2000万行、ヘッド：1億パルス,100Km、オートカッタ：100万カット MCBF 6000万行 MTBF 36万時間 温度 動作時：5℃〜45℃、保存時：-20℃〜60℃（用紙を除く） 湿度 動作時：10%〜90%RH、保存時：10%〜90%RH（用紙を除く） ※但し、高温高湿については40℃90%RH（非結露）の組み合わせを最悪値とする。 外形寸法 142(W)×204(D)×132(H)mm 本体質量 約1.72kg EMI規格 VCCI: Class A, FCC: Class A, EN55022: Class B 付属品 縦置用ゴム足、壁掛け金具、同左用取り付けネジ、スイッチカバー、58mm幅ロール紙用ガイド、電源ケーブル（1.8ｍ）、USBケーブル(1.8m)、同左用フェライトコア、ドライバCD-ROM、テスト用感熱ロール紙

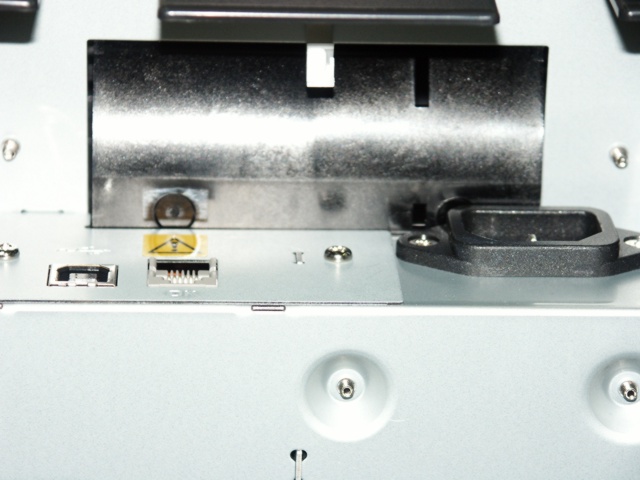

インターフェースコネクタ

USB I/F、DKDドロワI/F、ＡＣインレット ※DC電源の出力はございません。

紙交換方法

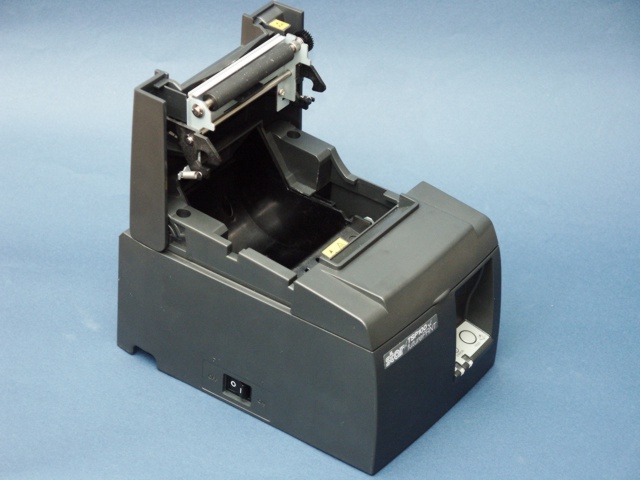

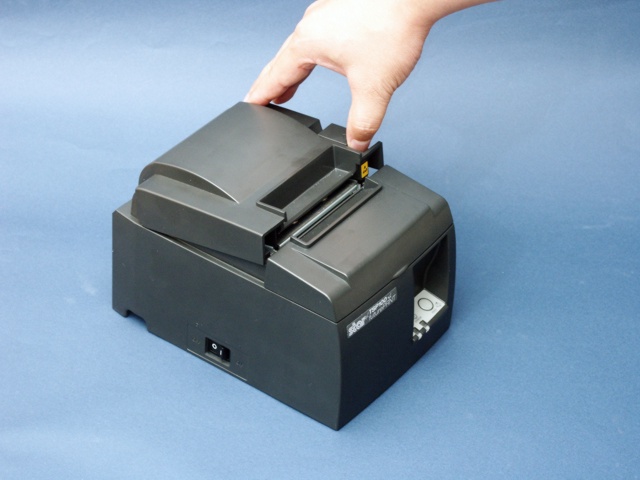

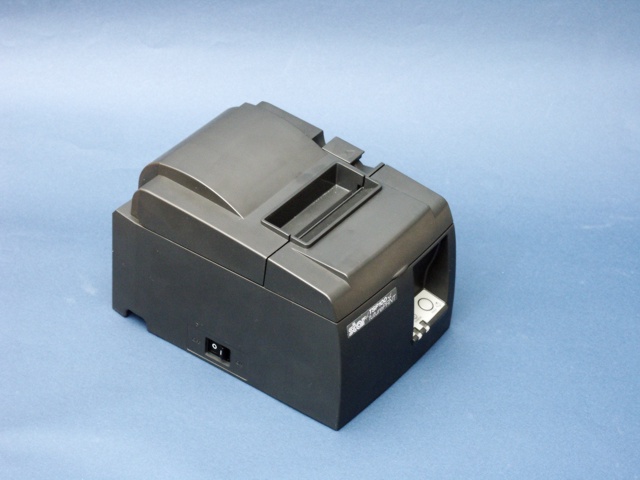

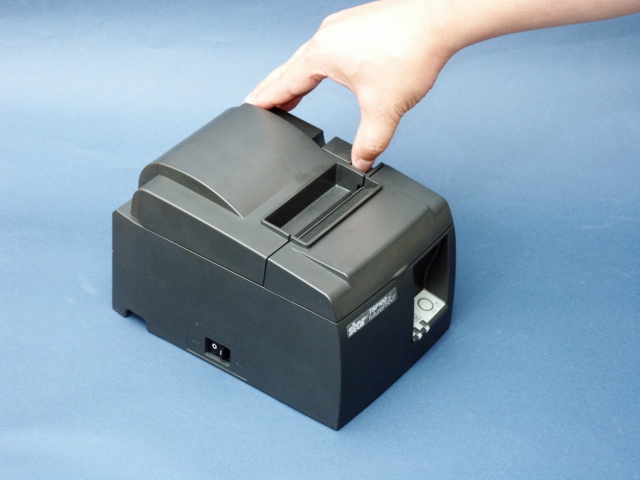

TSP143U GRY	ボタンを押す	蓋を持ち上げる	全開状態

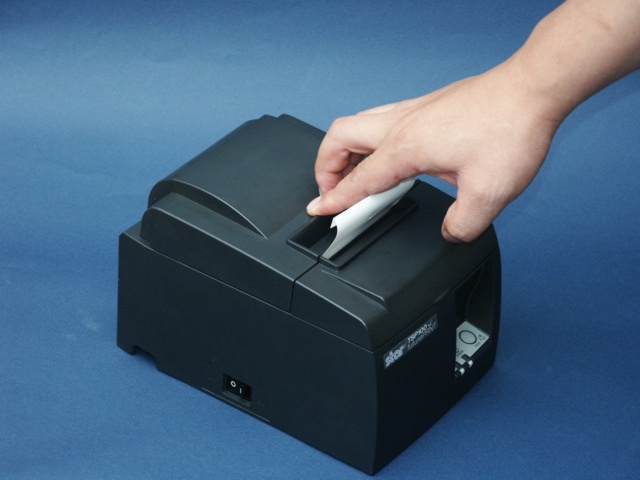

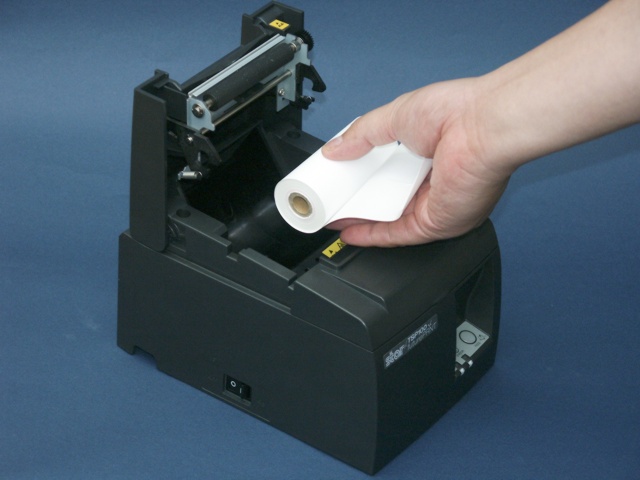

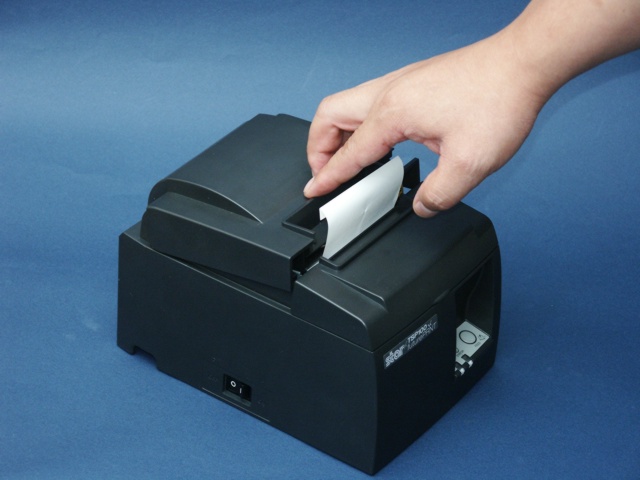

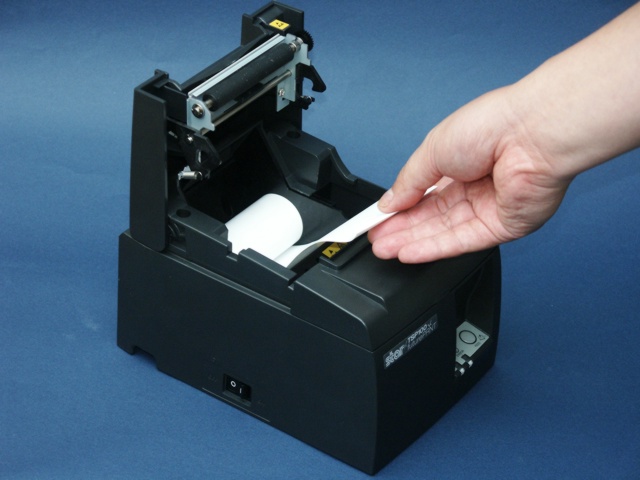

ドロップインで紙を入れる	紙の端を持ち上げる	蓋をする	カチッとロックさせる

サーマルロール紙を入れる際は、向きを間違えると印刷面が裏となるために印刷されません。
また巻き込み等による故障の原因となりますのでご注意ください。

印刷用サーマルロール紙

製品にはご購入時テスト用にサーマルロール紙1巻き（小巻）が同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。

• レシート用 サーマル ロール紙価格表

ご購入は

テクノベインズショッピングサイトにて販売中です。

• ショッピングサイトはこちらです。
• 業務用プリンタ
• TSP143

在庫について

下記モデルにつきましてはメーカー在庫商品です。通常は受注後、数日での出荷となります。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

• TSP-143U JP    (ホワイト、USBインターフェース)
• TSP-143U GRY JP    (グレー、USBインターフェース)
