管理
番号 |
見積
依頼 |
製品写真 |
注文番号
[10個入りJANコード]
|
対応コネクタ
|
参考情報
(材料、寸法図)
|
主な使用例
|
大
袋 |

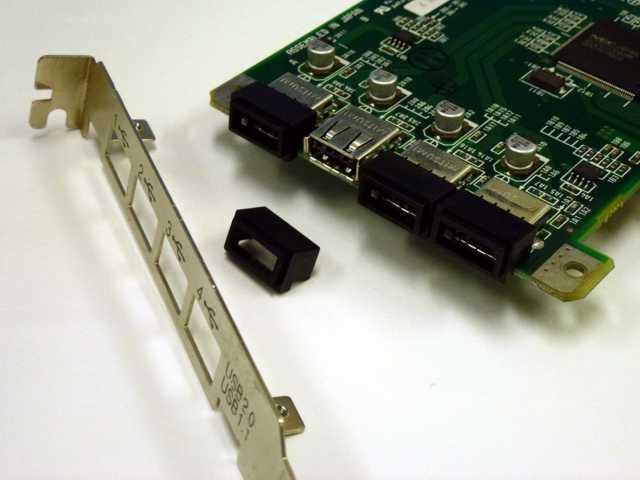

USBコネクタ
|
010 |
|

|

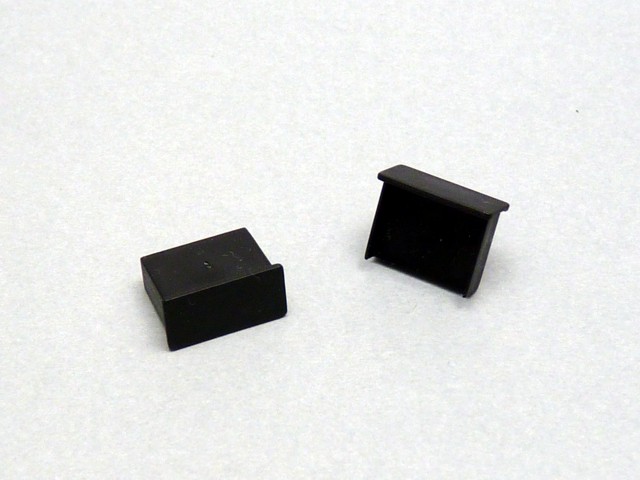

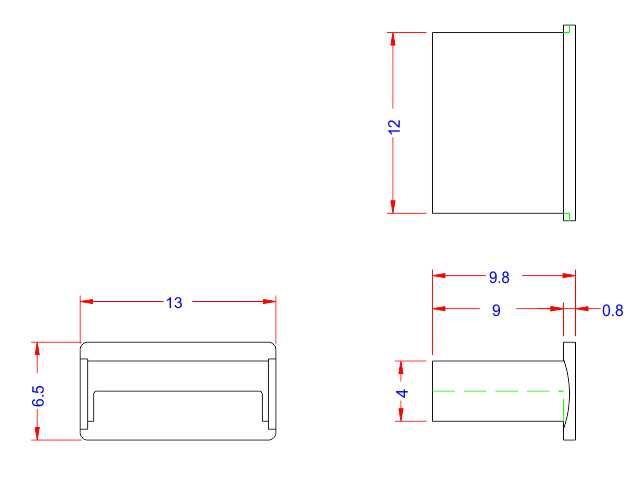

USBCAPK-B0
[4543340080104]
|
USB-Aタイプ用 キャップ(黒)
つまみなし*1
※本キャップはつまみがないため、USBコネクタに差し込んだ場合、抜きにくいキャップ
です。[ロックはありませんので、取り外しは可能です。]
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
USB
PC, PDA
誤挿入防止、
セキュリティ向け
|
K
|

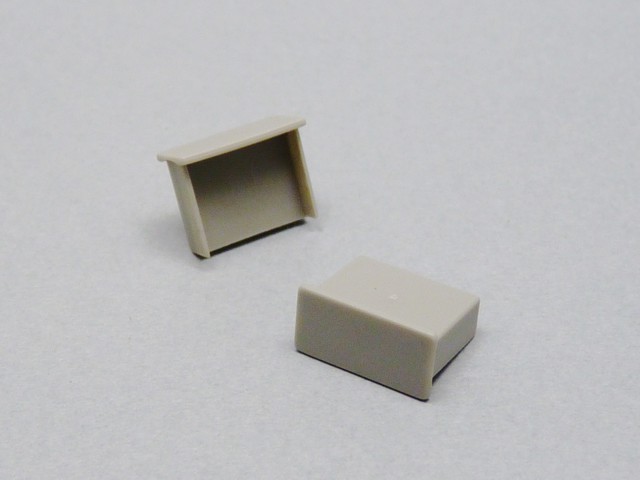

011 |
|

|
USBCAPK-G0
[4543340080111]
|
USB-Aタイプ用 キャップ(グレイ)
つまみなし*1
※本キャップはつまみがないため、USBコネクタに差し込んだ場合、抜きにくいキャップ
です。[ロックはありませんので、取り外しは可能です。]
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
USB
PC, PDA
誤挿入防止、
セキュリティ向け
|
K |
012 |
|

|

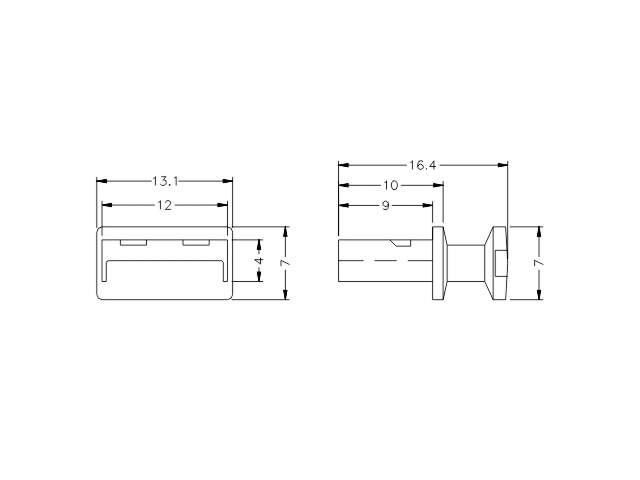

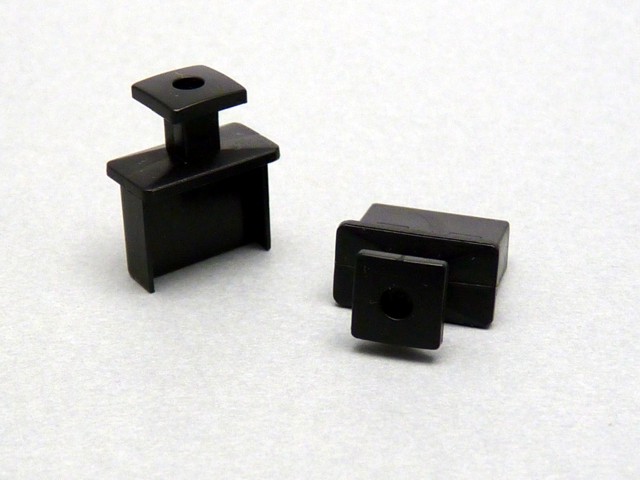

USBCAPK-B1
[4543340080128]
|
USB-Aタイプ用 キャップ(黒)
つまみあり
|
RoHS•UL
ABS
寸法図
詳細(PDF)
|
USB
PC, PDA
|
K |
015
|
|
 |

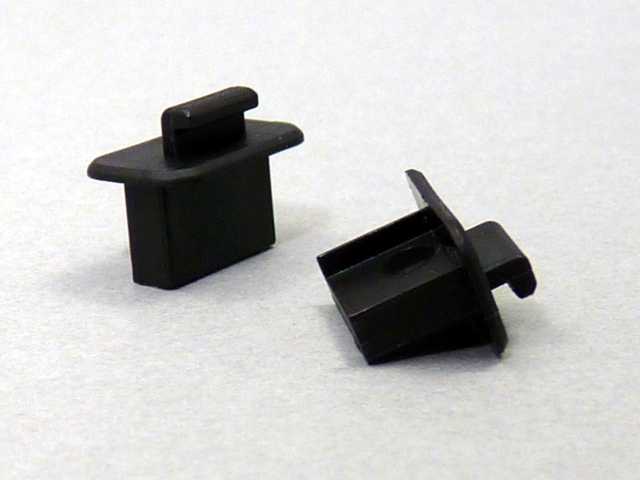

USBAOCK-B1
[4543340080159]
|
USB-A用つば付キャップ(黒)
つまみあり※つまみ周囲のつばが大きなタイプですので、差し込み部が小さな形状の場合、はまらないことがございます。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
USB
PC, PDA |
K |
013 |
|

|

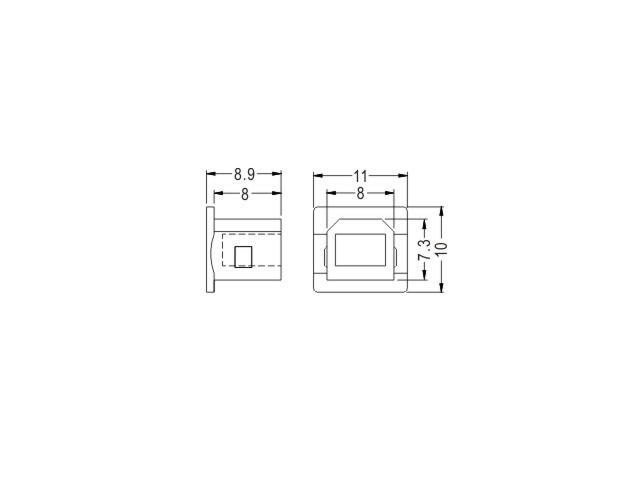

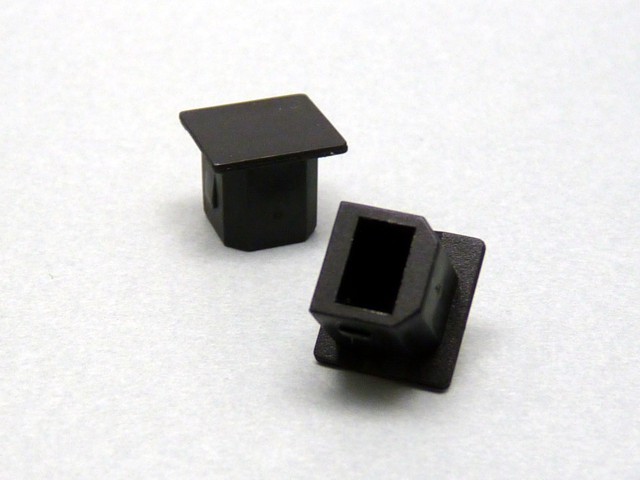

USBBCAPK-B0
[4543340080135]
|
USB-Bタイプ用 キャップ(黒)
つまみなし*1 |
RoHS•UL
PP
寸法図
詳細(PDF)
|
USB
周辺装置機器側
誤挿入防止、
セキュリティ向け |
K |

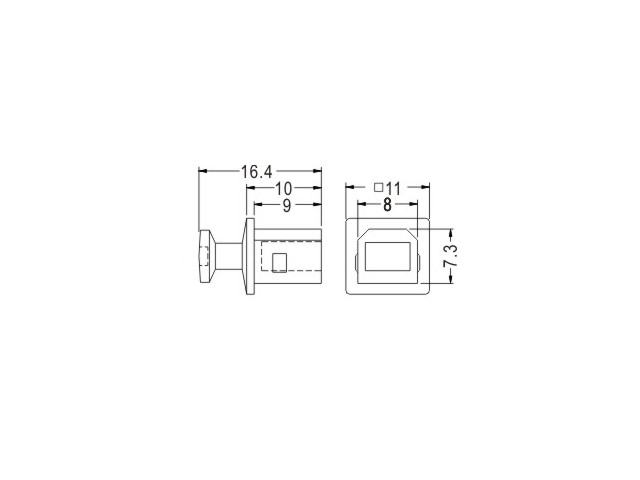

014 |
|

|

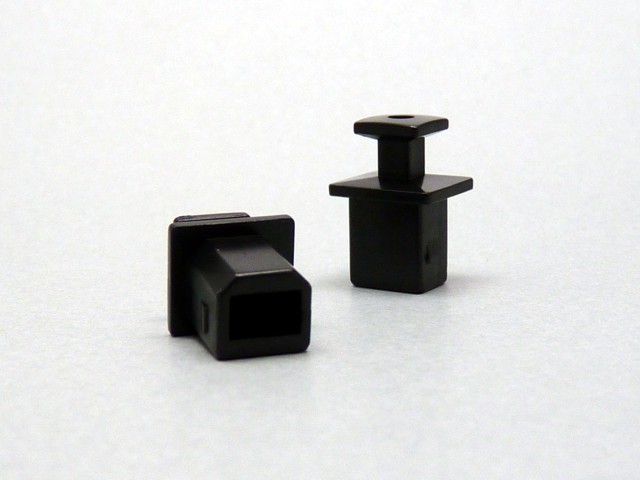

USBBCAPK-B1
[4543340080142]
|
USB-Bタイプ用 キャップ(黒)
つまみあり |
RoHS•UL
ABS
寸法図
詳細(PDF)
|
USB
周辺装置機器側 |
K |
020 |
|
 |

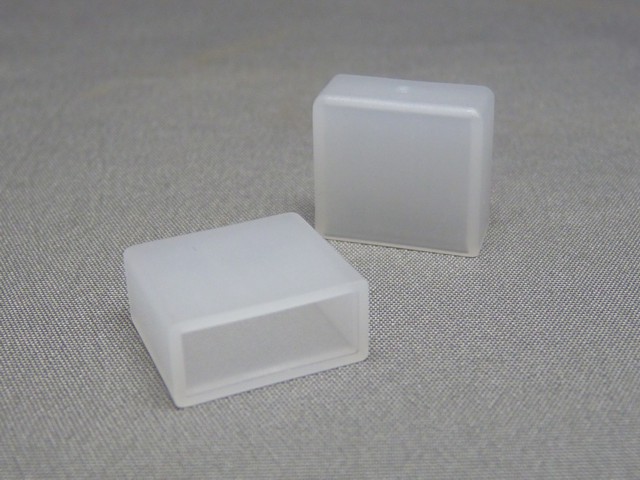

USBATCAPK-W0
[4543340080203]
|
USB-Aタイプ ケーブル用キャップ(半透明)
※ケーブルの先端コネクタ用です。 |
RoHS
PE
寸法図
詳細(PDF)
|
USB-Aタイプ ケーブル側コネクタ用
USB周辺機器(USBメモリなど)コネクタ用 |
K |
021 |
|
 |

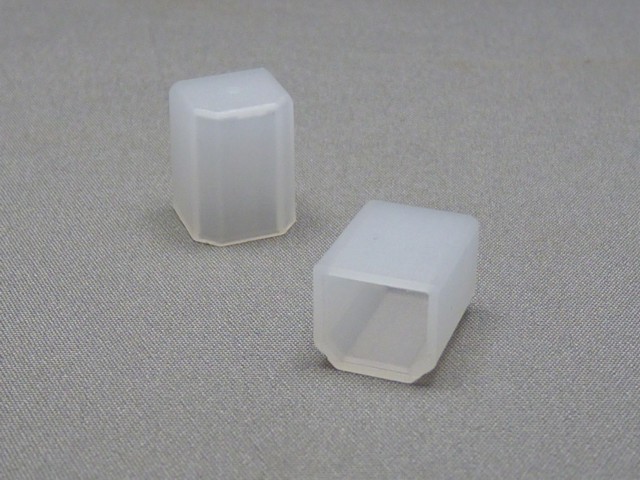

USBBTCAPK-W0
[4543340080210]
|
USB-Bタイプ ケーブル用キャップ(半透明)
※ケーブルの先端コネクタ用です。 |
RoHS
PE
寸法図
詳細(PDF)
|
USB-Bタイプ ケーブル側コネクタ用 |
K |
030 |
|

|

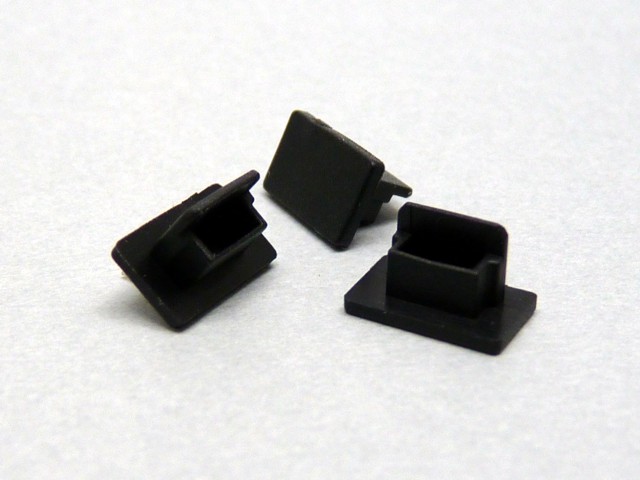

USBMBCAPK-B0
[4543340080302]
|
USB Mini-B(USBミニB)タイプ用(周辺機器側)
キャップ(黒)
つまみなし*1
※小さなUSBコネクタには形状が複数ございますのでご注意ください。
|
RoHS
TPE
寸法図
詳細(PDF)
|
ミニタイプ小型USB機器
ハンディUSB機器
メモリカードリーダ |
K |
035
|
|

|

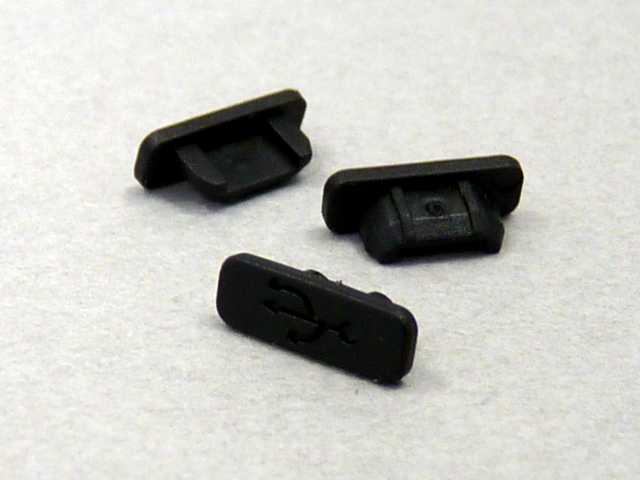

USBMCBCK-B0
[4543340080357]
|
USB Micro-B
(USB マイクロ B)タイプ用 (周辺機器側) キャップ(黒)
つまみなし*1
※小さなUSBコネクタには形状が複数ございますのでご注意ください。
※機種依存情報 以下の機種のmicroUSBコネクタには適合しないとのご報告を受けております。
docomo Xperia ray SO-03C, au IS05
|
RoHS
TPE
寸法図
詳細(PDF)
|
マイクロタイプ小型USB機器
ハンディUSB機器
メモリカードリーダ |
K |
040 |
|

|

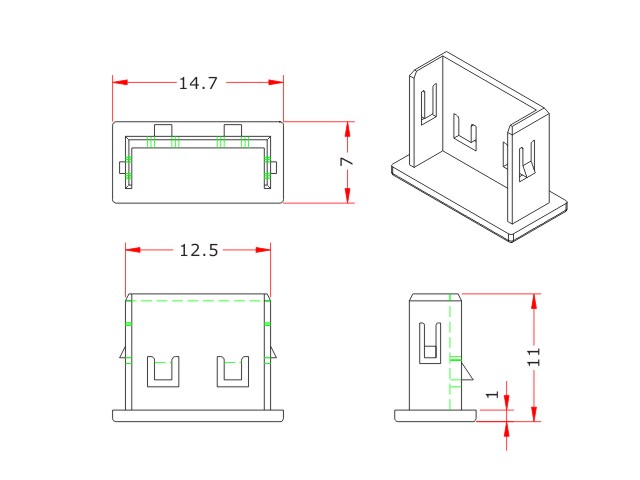

USBALCK-B0
[4543340080401]
|
USB-Aタイプ用 コネクタはめ殺し専用キャップ(黒) ご注意:特殊なキャップです。
つまみなし*1
USBコネクタを完全に使用できなくできるため、公衆場所のPC不正使用防止など特にセキュリティ用途などに最適です。
※一般のキャップと異なり、本キャップは抜け留めツメを備えています。USBコネクタに差し込むとロックされ、抜くことはできません。
※ロックを解除する機構や工具はありませんので、USBコネクタを後で利用する場合には使用しないでください。
|
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
USB
PC, PDA
誤挿入防止
セキュリティ向け
※特殊製品につき、Webョップでの販売はしておりません。
テクノベインズまでお問い合わせください。
|
K
|
041
|
|
 |

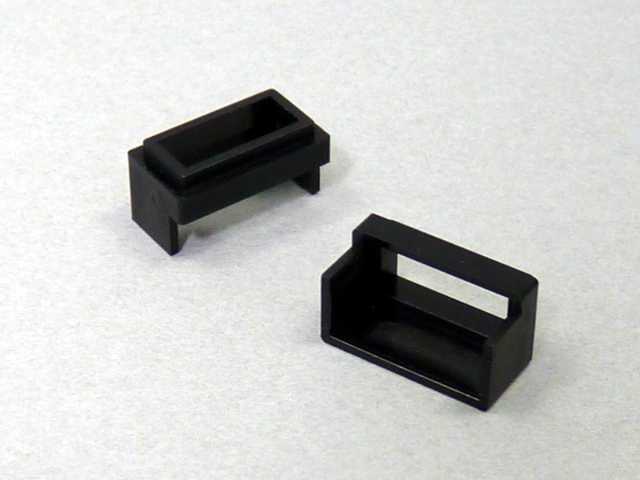

USBAEXCK-B0
[4543340080418]
|
|
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
USB機器
USBコントローラ
※特殊製品につき、Webショップでの販売はしておりません。
テクノベインズまでお問い合わせください。
|
K |
ネットワーク、LAN モジュラージャック コネクタ用 (RJ45) RJ**の説明は*2を参照
|

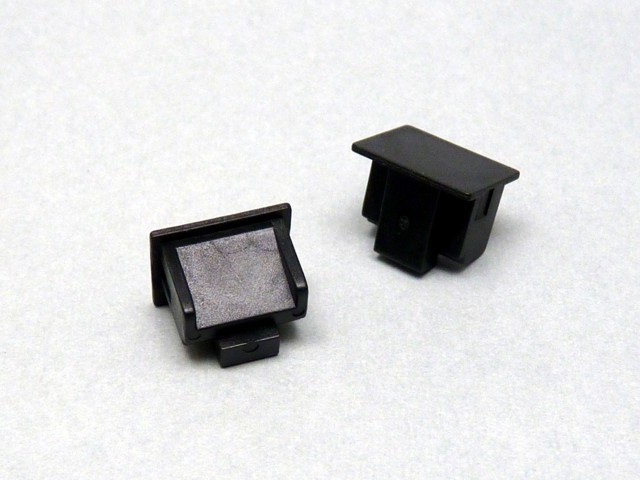

130 |
|

|
RJ45CAPK-B0
[4543340081309]
|
RJ45 機器側用キャップ
(黒)
つまみなし*1
[8極モジュラージャック用]
|
RoHS•UL
ABS
寸法図
詳細(PDF)
|
LAN,10/100Base-T
ルータ,Hub, PC,
ケーブルTV,
STB(セットトップボックス)
誤挿入防止、
セキュリティ向け
|
H |
133 |
|
 |

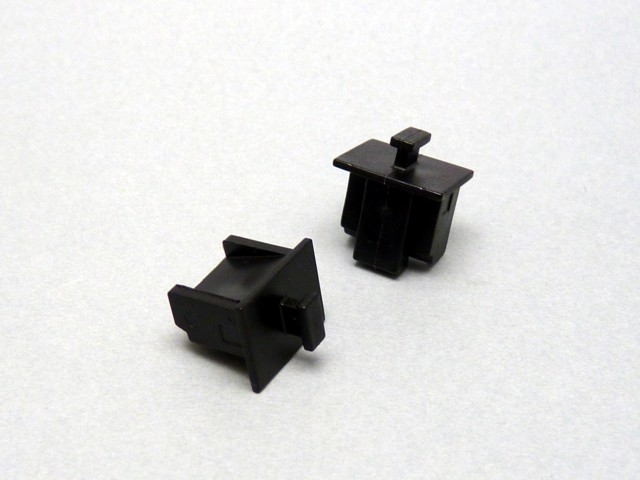

RJ45SCAPK-B1
[4543340081330]
|
RJ45 機器側用キャップ(黒) 小型つまみあり [RJ45CAPK-B1より、つまみを小さくしました。]
NotePC、MobilePCなど、突起を小さくしたい製品の保護に最適
[8極モジュラージャック用]
※NotePC等で筐体の奥までコネクタを挿入する場合、キャップ周囲の防塵カバー部分と装置ケースが干渉する場合があります。
キャップ周辺は薄く、PE材なので、ハサミ等で調整可能。
|
RoHS
PE
寸法図
詳細(PDF)
|
LAN,10/100Base-T
Note-PC, Mobile-PC
ルータ,Hub, ケーブルTV,
STB(セットトップボックス)
IP電話
|
H |

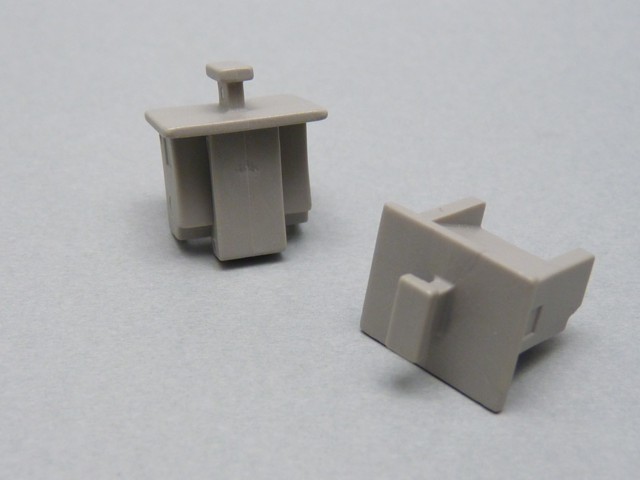

132 |
|
 |
RJ45SCAPK-G1
[4543340081323]
|
RJ45 機器側用キャップ(グレイ) 小型つまみあり [RJ45CAPK-B1より、つまみを小さくしました。]
NotePC、MobilePCなど、突起を小さくしたい製品の保護に最適
[8極モジュラージャック用]
※NotePC等で筐体の奥までコネクタを挿入する場合、キャップ周囲の防塵カバー部分と装置ケースが干渉する場合があります。
キャップ周辺は薄く、PE材なので、ハサミ等で調整可能。
|
RoHS
PE
寸法図
詳細(PDF)
|
LAN,10/100Base-T
Note-PC, Mobile-PC
ルータ,Hub, ケーブルTV,
STB(セットトップボックス)
IP電話
|
H |
131 |
|

|

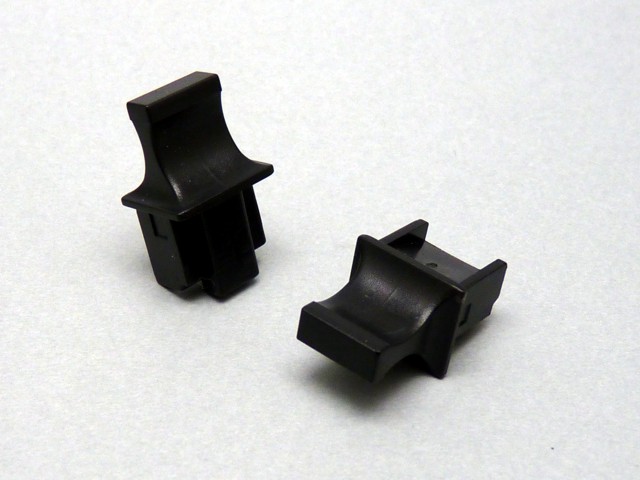

RJ45CAPK-B1
[4543340081316]
|
RJ45 機器側用キャップ
(黒)
つまみあり
[8極モジュラージャック用]
|
RoHS•UL
ABS
寸法図
詳細(PDF)
|
LAN,10/100Base-T
ルータ,Hub, PC, ケーブルTV,
STB(セットトップボックス)
IP電話
|
H |
134 |
|
 |

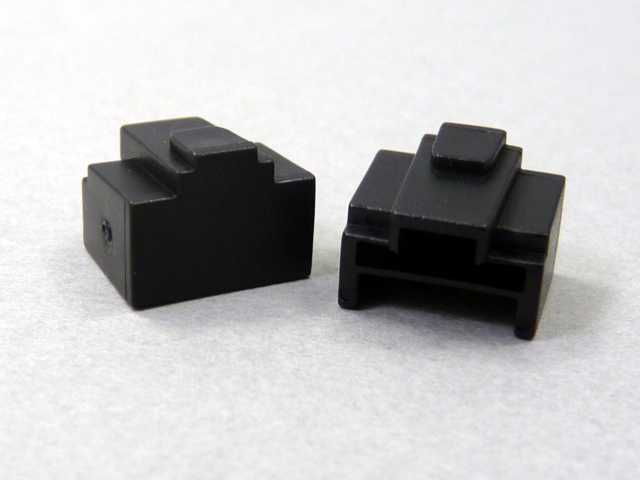

RJ45LCK-B0
[New]
[4543340081347] |
RJ45モジュラージャック はめ殺し用 (周辺機器側)キャップ ご注意:特殊なキャップです。
つまみなし*1
LANコネクタを使用できなくできるため、公衆場所のPC不正使用防止など特にセキュリティ用途などに最適です。
※一般のキャップと異なり、本キャップは
挿入が固めで、つまみがなく非常に抜きにくくなります。LOCK式ではありません。
※ロックを解除する機構や工具はありませんので、LANコネクタを後で利用する場合には使用しないでください。 |
PE |
|
H |
135 |
|
 |

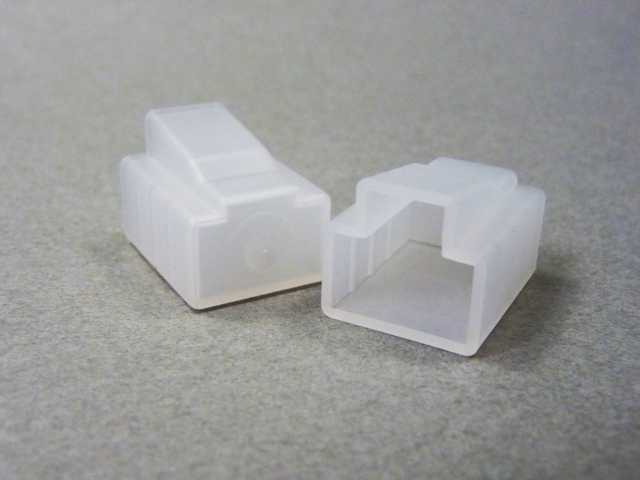

RJ45TCK-W0
[New]
[4543340081354] |
RJ45モジュラープラグ (ケーブル先端側)キャップ
[8極モジュラープラグ用]
LANケーブル先端のモジュラーコネクタ保護用です。 |
PE |
|
H |
電話、テレフォン モジュラージャック コネクタ用 (RJ11,RJ12,RJ14,RJ25) RJ**の説明は*2を参照
|

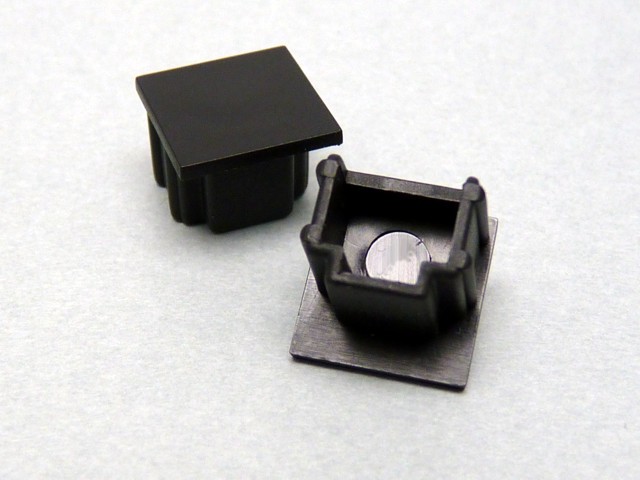

140 |
|

|

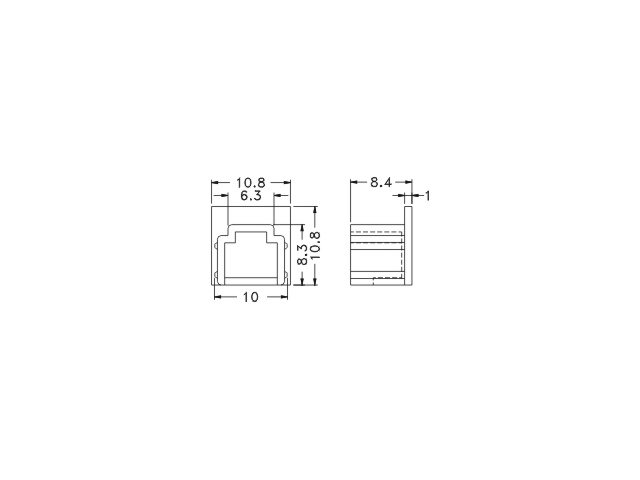

RJ11CAPK-B0
[4543340081408]
|
RJ11(6極),RJ12, RJ14, RJ25 機器側用キャップ*2
(黒) Type A形状
つまみなし*1
[テレフォンジャック]
|
RoHS
PE
寸法図
詳細(PDF)
|
RJ11,RJ12
PC,電話コンセント
ドロワDKD
モデム
|
K |

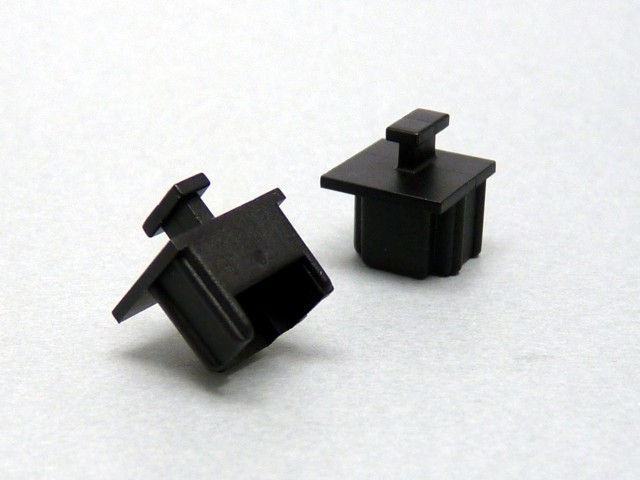

141 |
|

|

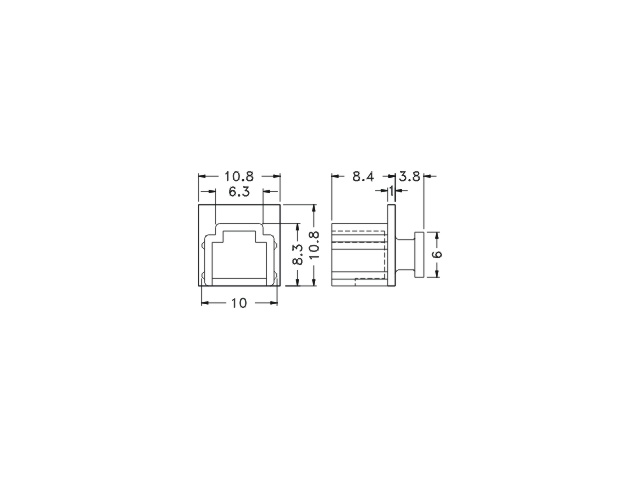

RJ11CAPK-B1
[4543340081415]
|
RJ11(6極),RJ12, RJ14, RJ25 機器側用キャップ*2
(黒) Type A形状
つまみあり
[テレフォンジャック]
|
RoHS
PE
寸法図
詳細(PDF)
|
RJ11,RJ12
PC,電話コンセント
ドロワDKD
モデム
|
K |

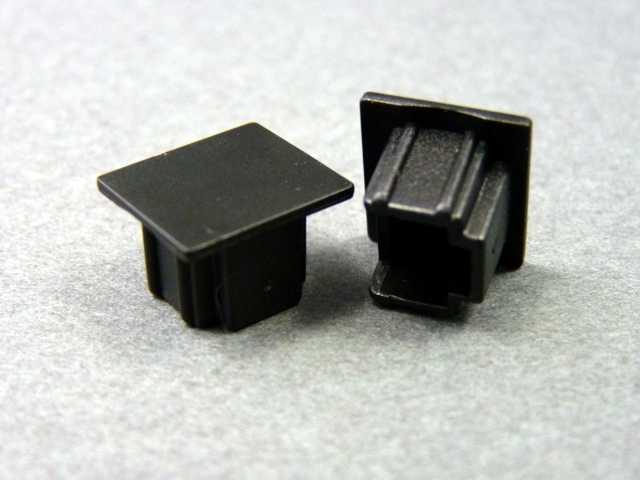

142
|
|
 |

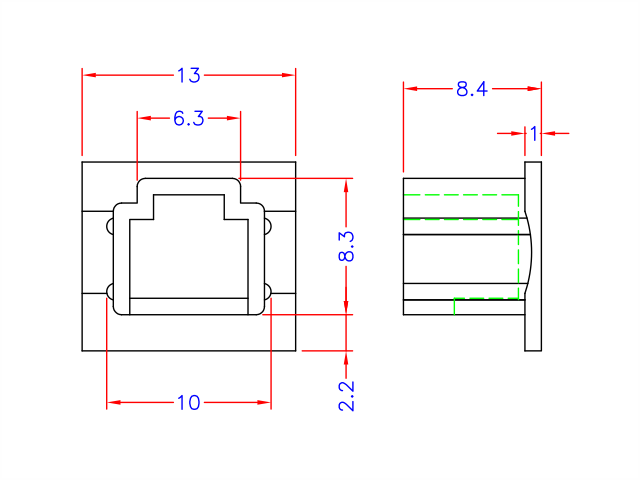

RJ11BCK-B0
[4543340081422]
|
RJ11(6極),RJ12,
RJ14, RJ25 機器側用キャップ*2
(黒) Type B形状
つまみなし*1
[テレフォンジャック]
|
RoHS
PE
寸法図
詳細(PDF)
|
RJ11,RJ12
PC,電話コンセント
ドロワDKD
モデム
|
K |

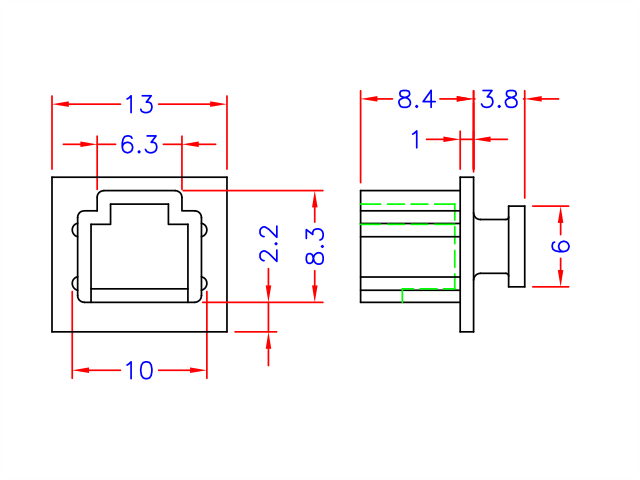

143
|
|
 |

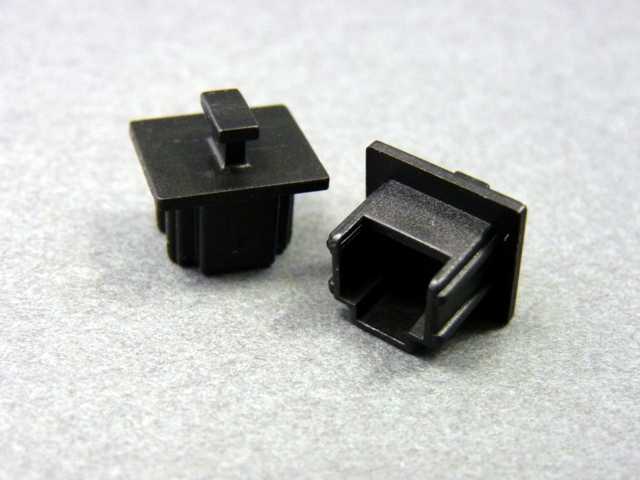

RJ11BCK-B1
[4543340081439]
|
RJ11(6極),RJ12, RJ14, RJ25 機器側用キャップ*2
(黒) Type B形状
つまみあり
[テレフォンジャック]
|
RoHS
PE
寸法図
詳細(PDF)
|
RJ11,RJ12
PC,電話コンセント
ドロワDKD
モデム
|
K |

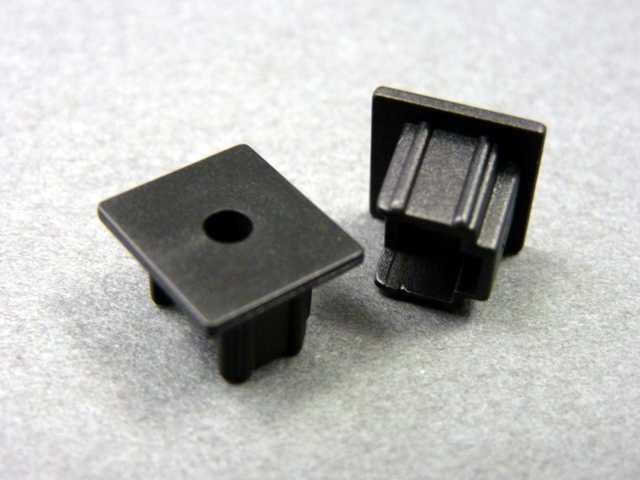

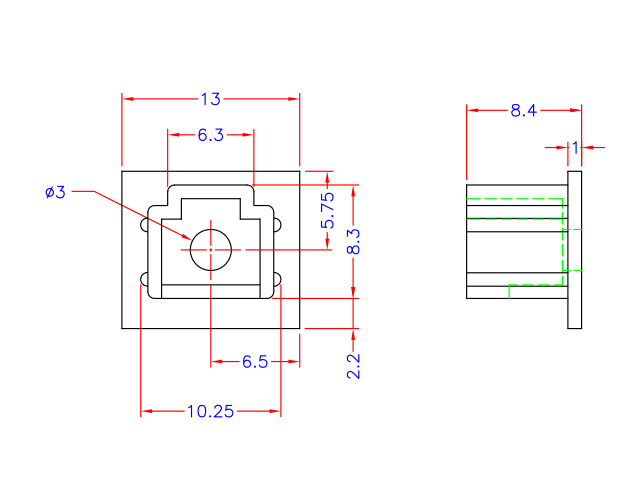

144
|
|
 |
RJ11CCK-B0
[4543340081446] |
RJ11(6極),RJ12,
RJ14, RJ25 機器側用キャップ*2
(黒) Type C形 (キャップ中心に貫通ホールあり)
つまみなし*1
[テレフォンジャック]
|
RoHS
PE
寸法図
詳細(PDF)
|
RJ11,RJ12
PC,電話コンセント
ドロワDKD
モデム
|
K |
150 |
|
 |

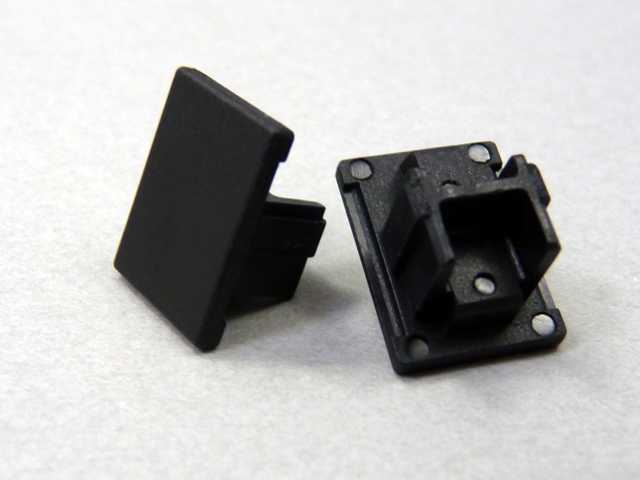

RJ22CK-B0
[New]
[4543340081507] |
RJ22 モジュラジャック用 (周辺機器側)キャップ |
PE |
|
K |
IEEE 1394 (FireWire,
i.LINK) コネクタ用
|

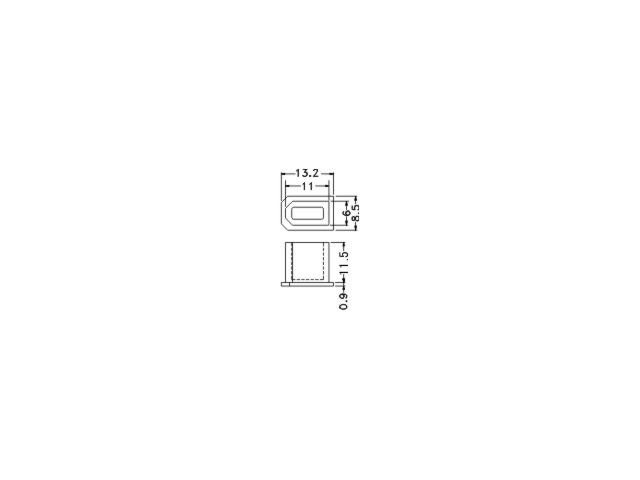

120 |
|
 |

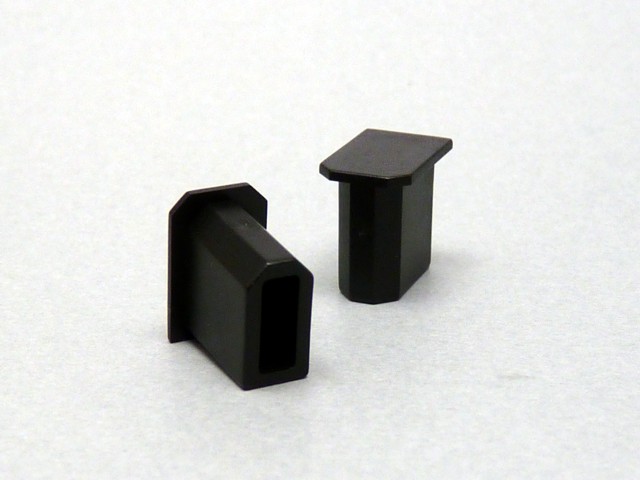

1394CAPK-B0
[4543340081200]
|
IEEE 1394a用キャップ (6Pin用)
(黒)
つまみなし*1
|
RoHS
PE
寸法図
詳細(PDF)
|
IEEE1394(6pin)
i.LINK(6pin)
FireWire(6pin)
誤挿入防止
セキュリティ向け
|
K |
123 |
|
 |

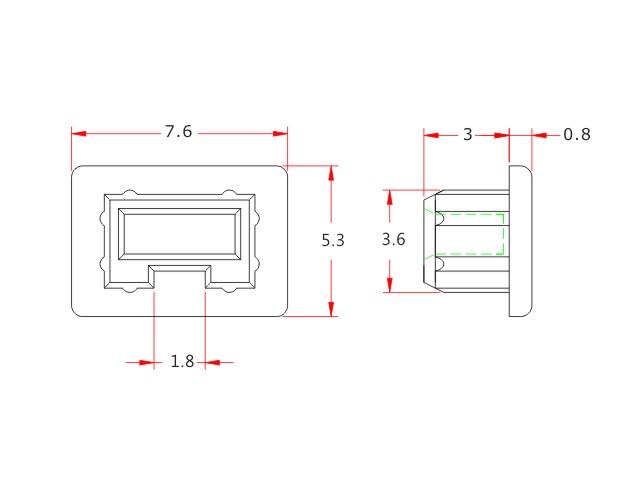

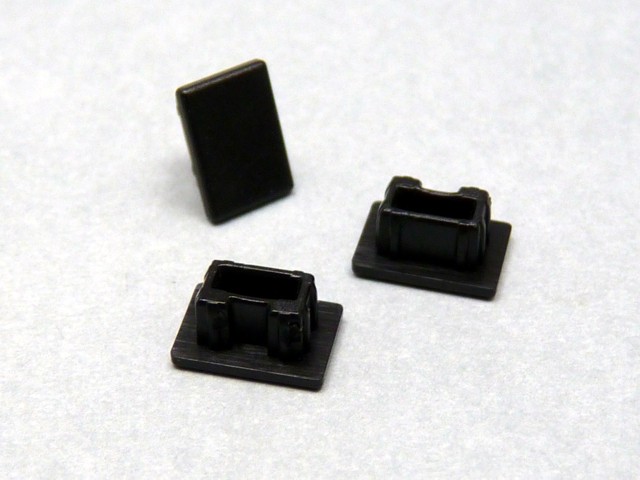

1394A4CK-B0
[4543340081231 ]
|
IEEE 1394a用キャップ (4Pin用)
(黒)
つまみなし*1
|
RoHS
PE
寸法図
詳細(PDF)
|
IEEE1394(4pin)
i.LINK(4pin)
FireWire(4pin)
誤挿入防止
|
K |

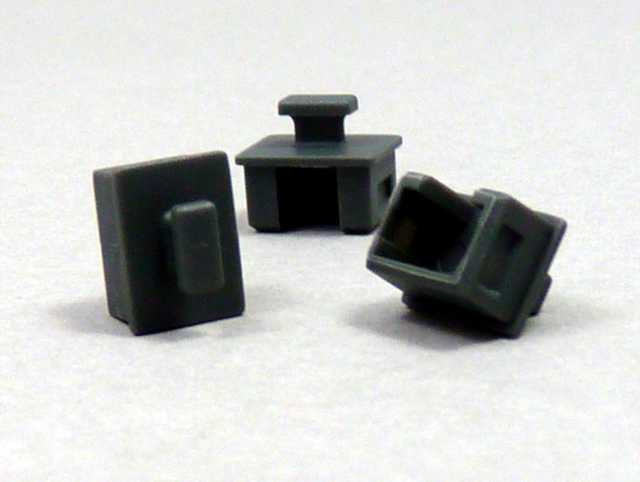

124
|
|
 |

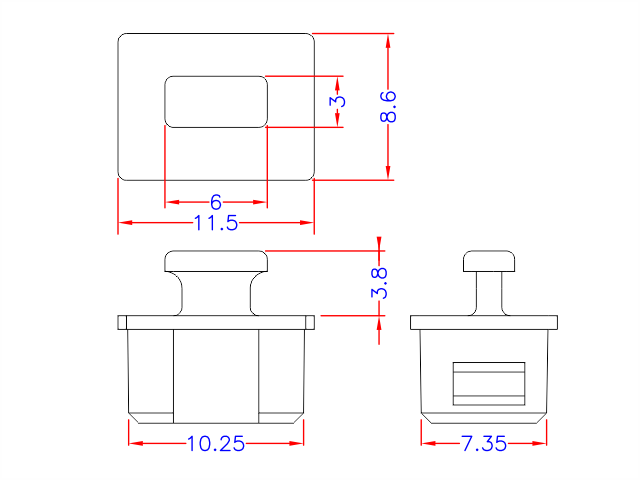

1394BCK-G1
[4543340081248] |
IEEE1394b用キャップ (9Pin用)
( グレー)
つまみあり |
RoHS
PE
寸法図
詳細(PDF) |
IEEE1394(9pin) |
K |
121 |
|
 |

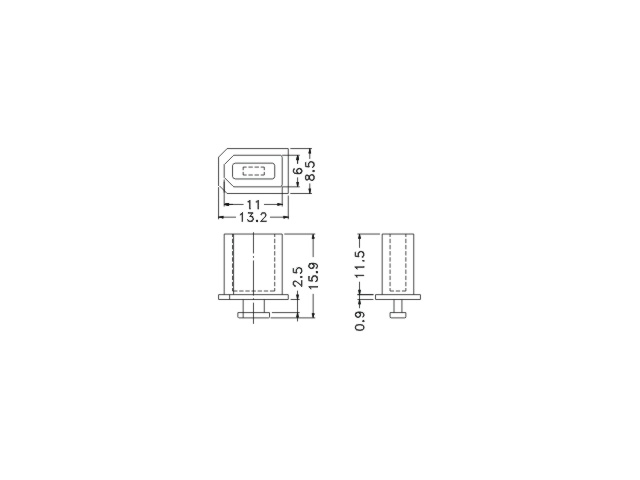

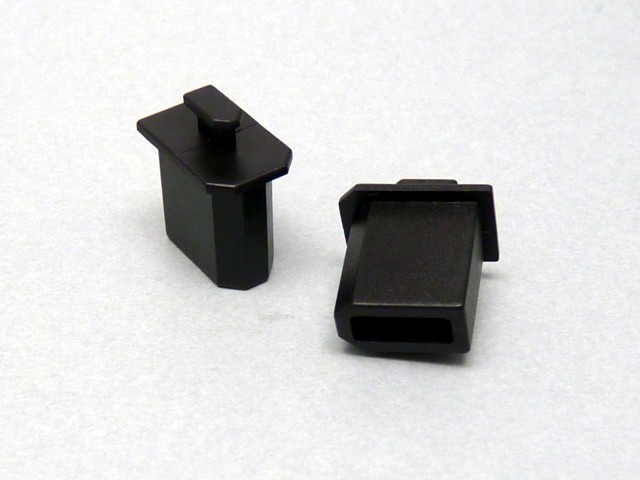

1394CAPK-B1
[4543340081217]
|
IEEE 1394用キャップ (6Pin用)
(黒)
つまみあり
|
RoHS
PE
寸法図
詳細(PDF)
|
IEEE1394(6pin)
i.LINK(6pin)
FireWire(6pin)
|
K |

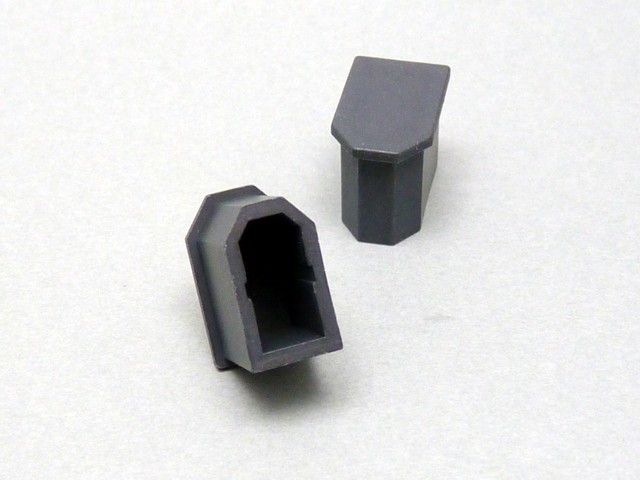

122 |
|

|

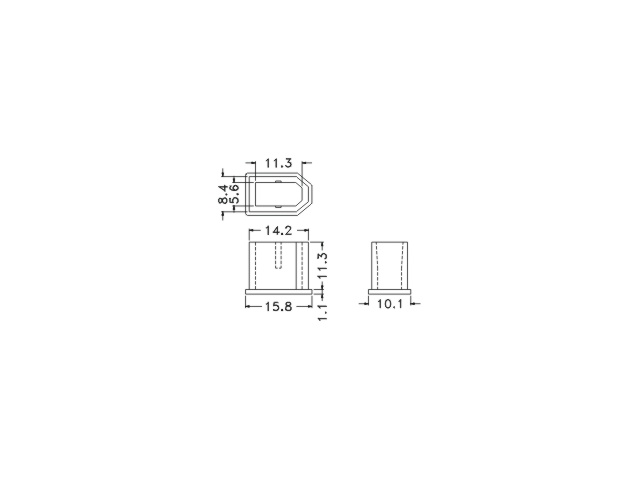

1394TCAPK-G0
[4543340081224]
|
1394ケーブル用キャップ (6Pin用)
(グレイ)
つまみなし*1
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
1394ケーブル(6Pin先端)
|
K |
PC, NotePC, LCDディスプレイ, デジタル映像機器用 DisplayPort(ディスプレイポート)コネクタ用
|
225 |
|

|
DSPCAPK-B1
[4543340082252]
|
Display Portコネクタ用キャップ
(黒) つまみあり |
RoHS
PE
寸法図
詳細(PDF)
|
DisplayPort(ディスプレイポート) |
K |

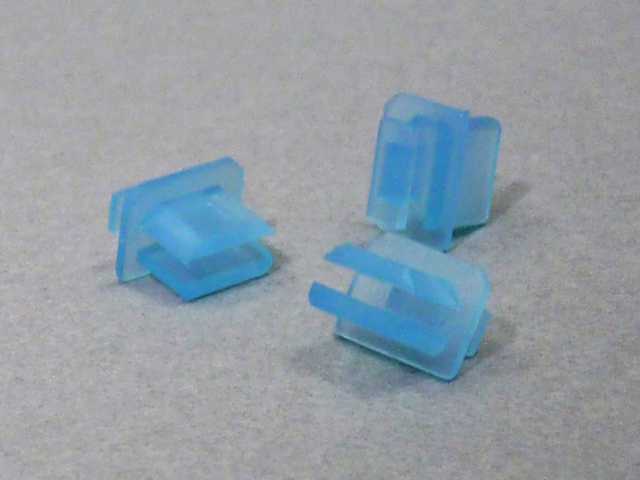

226
|
|
 |
DSPMNCK-BL1
[4543340082269]
|
Mini Display Port用キャップ
(半透明薄水色) つまみあり |
RoHS
PE
寸法図
詳細(PDF)
|
MiniDisplayPort(ミニディスプレイポート) |
K |
テレビ・レコーダ[DVD、HDD] PC・LCDディスプレイ デジタル映像機器用
HDMIコネクタ用
|

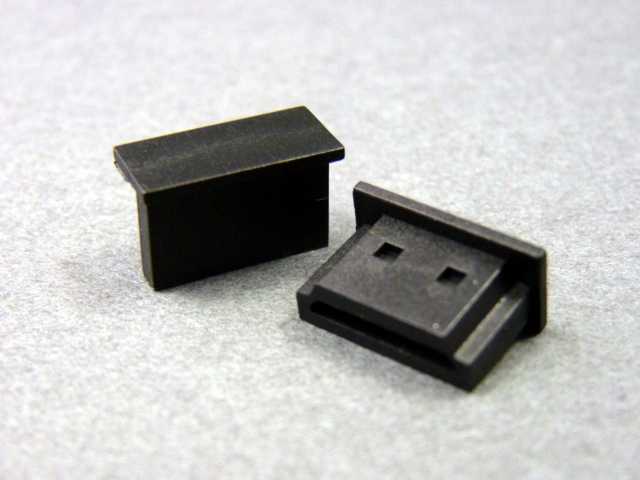

212
|
|
 |

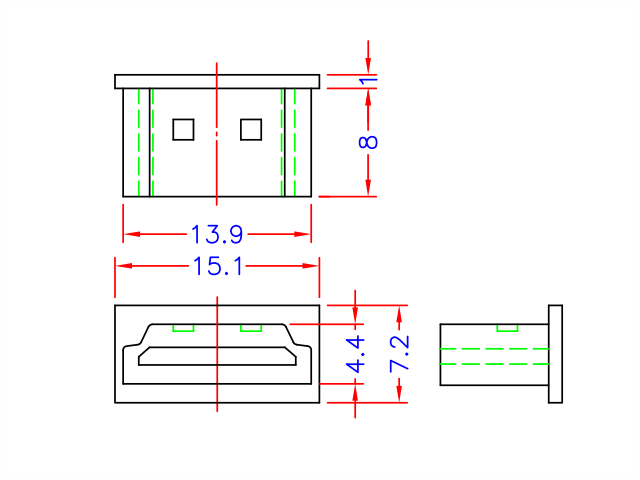

HDMICK-B0
[4543340082122]
|
HDMIコネクタ用キャップ
(黒) つまみなし※HDMICAPK-B1のつまみなしタイプです。
|
RoHS
PE
寸法図
詳細(PDF) |
HDMI対応
ハイビジョンデジタルテレビ
(液晶、プラズマ)
PC HDMI対応ビデオポート
DVD・HDDレコーダ、プレーヤ
|
K |
211 |
|

|

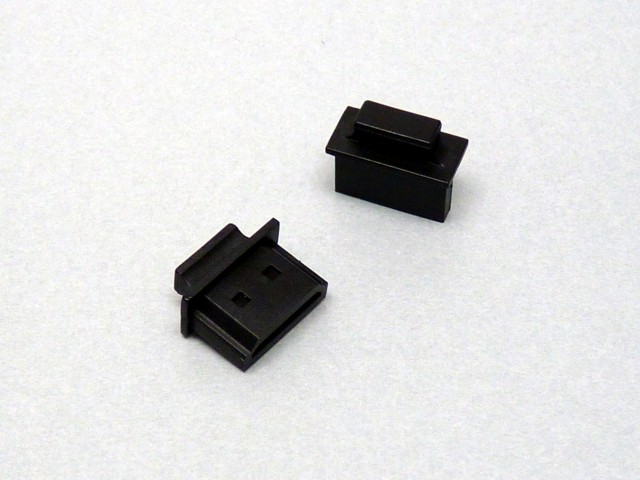

HDMICAPK-B1
[4543340082115]
|
HDMIコネクタ用キャップ
(黒) つまみあり
|
RoHS
PE
寸法図
詳細(PDF)
|
HDMI対応
ハイビジョンデジタルテレビ
(液晶、プラズマ)
PC HDMI対応ビデオポート
DVD・HDDレコーダ、プレーヤ
|
K |

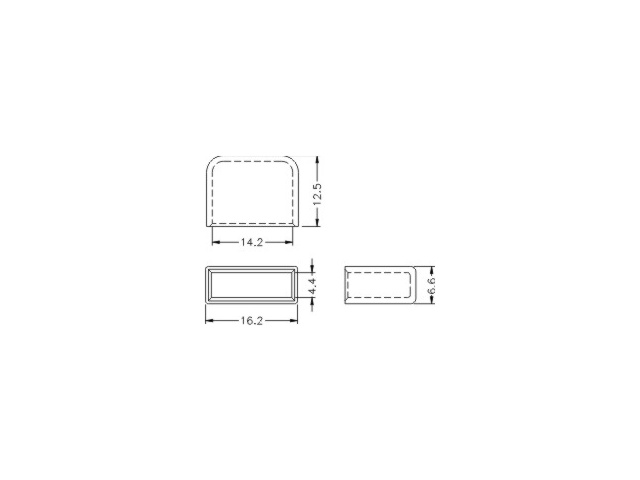

210 |
|

|

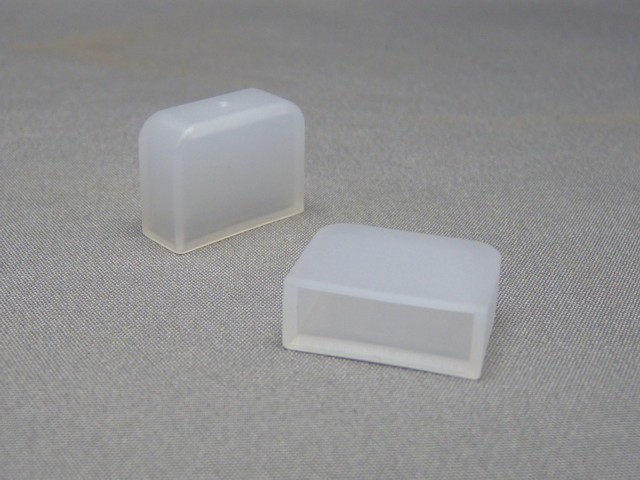

HDMITCAPK-W0
[4543340082108]
|
HDMIケーブル用キャップ
(半透明)
|
RoHS
PE
寸法図
詳細(PDF)
|
HDMI対応デジタルテレビ用
HDMI接続ケーブル先端コネクタ
|
K |

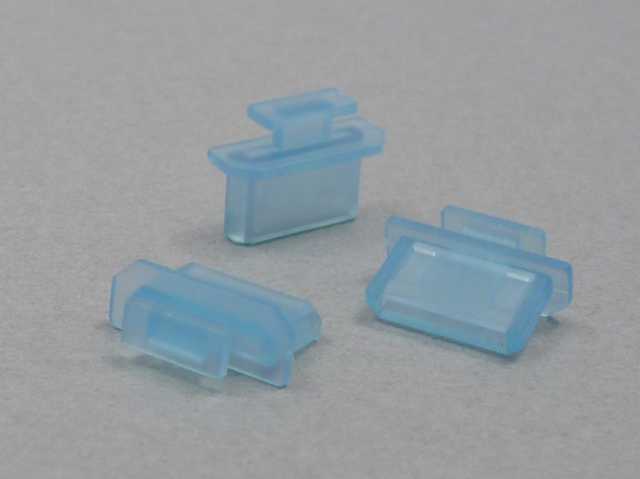

215
|
|
 |
HDMIMNCK-BL1
[4543340082153]
|
HDMI Mini 機器用キャップ(半透明薄水色)
つまみあり (HDMI ミニコネクタ用)※ミニタイプのHDMI用です。形状が異なるHDMI,マイクロタイプのHDMIキャップがございます。 |
RoHS
PE
寸法図
詳細(PDF)
|
MiniHDMI対応機器 |
K |
215 |
|
 |

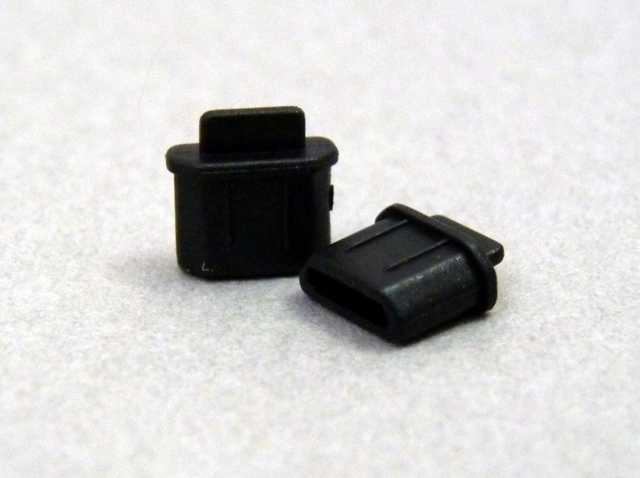

HDMIMCCK-B1
[New]
[4543340082160] |
HDMI Micro コネクタ用
(周辺機器側)キャップ (黒)
※
HDMIコネクタキャップには形状が異なるタイプがございます。
※ 写真は、左からレギュラー,
ミニ, マイクロ |
 |
|
TPE |
HDMIマイクロコネクタ機器用 |
K |
映像装置 無線・通信機器 測定器用 BNCコネクタ用
|
330 |
|
 |
BNCCAPK-B0
[4543340083303]
|
BNCコネクタ用(BNCジャック)キャップ
(黒)
BNC-J (Jack)側用です。
※アンテナ端子の防水・防滴用ではありません。
|
RoHS
PE
寸法図
詳細(PDF)
|
RGBセパレートVideoモニタ
業務用映像機器
通信機器、LAN(10Base-2)
RF 無線機器 同軸 アンテナ
トランシーバ、車載無線機
測定器・プローブ
|
K |
音響・放送機器、高級オーディオ XLR型キャノンコネクタ用
|
370
|
|
 |
XLRMCK-W0
[4543340083709]
|
音響・放送機器、高級オーディオ用 XLR型キャノンコネクタ
オス(Male)側コネクタ用キャップ
(半透明白)※ストラップの取り付けはできません。
|
RoHS
PP
寸法図
詳細(PDF)
|
音声信号接続用
音響機器、マイクロホン、マイクミキサー、放送機器 |
Q |

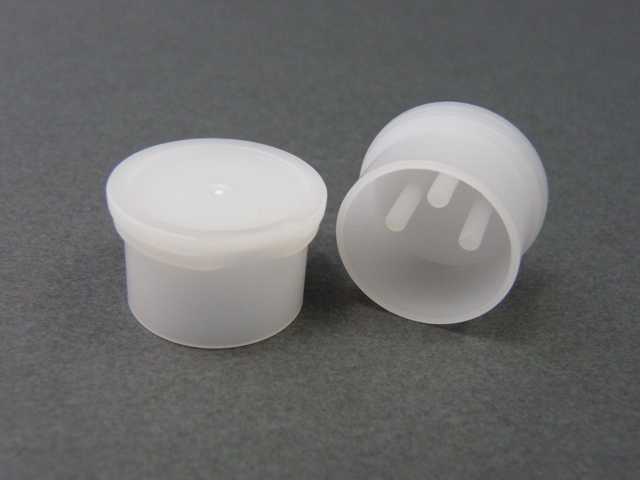

371
|
|
 |

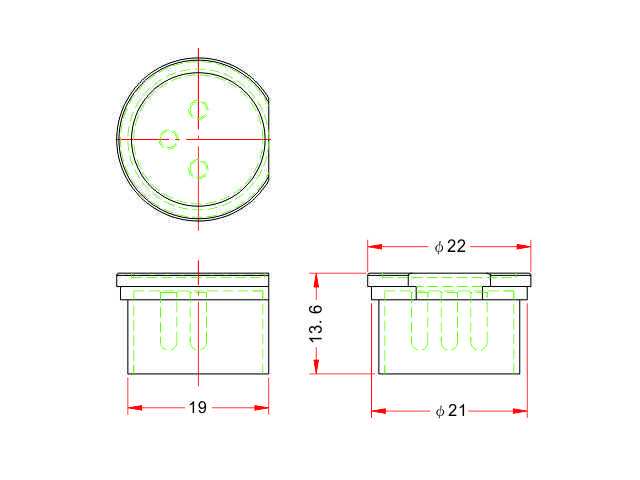

XLRFCK-W0
[4543340083716]
|
音響・放送機器、高級オーディオ用 XLR型キャノンコネクタ
3Pinメス(Female)側コネクタ用キャップ
(半透明白)※ストラップの取り付けはできません。
|
RoHS
PP
寸法図
詳細(PDF)
|
音声信号接続用
音響機器、マイクロホン、マイクミキサー、放送機器 |
H |
|
XLRコネクタは、極数(電気接点)、端子形状、コネクタ形態で区別されます。
キャップはオス/メス、(極数)で異なります。
端子形状:オス(Male)は信号ピンが出ているコネクタ側を示します。 メス(Female)はピンが挿入されるソケット穴が開いているコネクタ側を示します。
コネクタ形態 コネクタ製造メーカにより呼称が異なる場合がございます。 以下はITTキャノン社の例を示します。
ケーブル先端のオスコネクタ:ピンプラグ、 ケーブル先端のメスコネクタ
:ソケットプラグ 、
装置パネル面のオスコネクタ:ピンレセプタクル、 装置パネル面のメスコネクタ
:ソケットレセプタクル
|
|
AV 音響機器 映像機器用 RCAタイプ
ピンジャック コネクタ用
|
340 |
|

|
RCACAPK-W0
[4543340083402]
|
RCAタイプ ソケット(ピンジャック)用キャップ 装置側
(半透明)
※装置側RCAレセプタクルソケット用(RCAピンジャックが差し込まれる機器側)です。
|
RoHS
PE
寸法図
詳細(PDF)
|
コンポジット ビデオ入出力
オーディオ入出力 スピーカ出力
(RCA端子 装置側)
PC, Video
ビデオデッキ、テレビ
ステレオAV、カラオケ
車載オーディオ機器
|
K |
342
|
|
 |

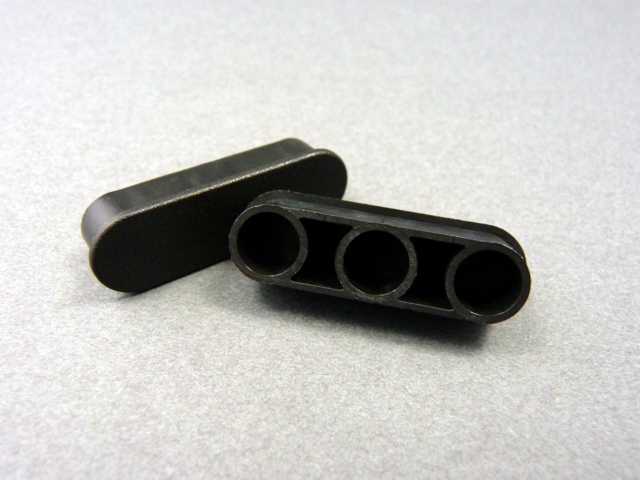

RCA3PCK-B0
[4543340083426]
|
RCAタイプ 3連ソケット(ピンジャック)用キャップ 装置側
(黒) 14mmピッチの3連結用※国内規格(EIAJ
RC-5231)では、14mmピッチと15mmピッチがあります。
|
 |
|
作成中 |
コンポジット ビデオ/オーディオ入出力3連
(RCA端子 装置側)
PC, Video
ビデオデッキ、テレビ
ステレオAV、カラオケ
車載オーディオ機器 |
H |

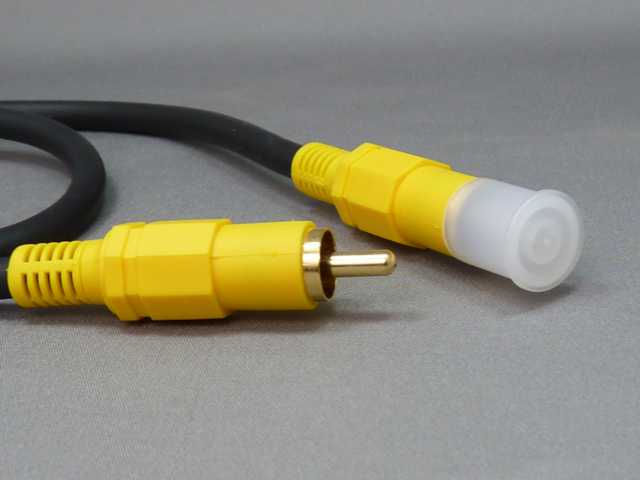

341 |
|
 |

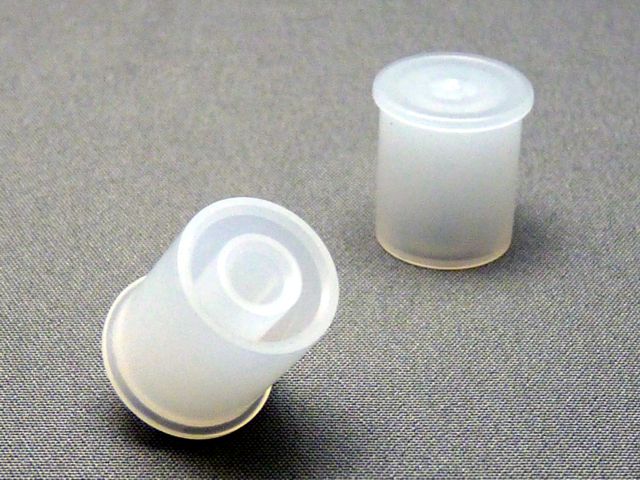

RCATCK-W0
[4543340083419]
|
RCAタイプ ピンプラグ用ケーブル側 キャップ
(半透明)
※ケーブルの先端コネクタ用です。
|
 |
|
RoHS
PE
寸法図
詳細(PDF)
|
コンポジット ビデオ、オーディオケーブル
下記装置のRCA端子用ケーブル側
PCモニタ(RGBセパレート), Video
ビデオデッキ、テレビ
ステレオAV、カラオケ
車載オーディオ機器
|
K
|
PS/2 キーボード、AV 音響機器 映像機器用 S-Video
コネクタ用
|
250 |
|

|
SVCAPK-W0
[4543340082504]
|
S-Video(S端子)用キャップ
(半透明)
PC本体のマウス、キーボード用のMini-DINコネクタ(PC本体側)にもご利用いただけます。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
S-Video
PC, ビデオ
PS/2キーボード,Mouse
(PC本体側Mini-DIN)
|
K |
251
|
|
 |
SVSCK-B0
[4543340082511]
|
S-Video(S端子)用キャップ 低背タイプ
(黒) |
RoHS•UL
PP
寸法図
詳細(PDF)
|
S-Video
PC, ビデオ
PS/2キーボード,Mouse
(PC本体側Mini-DIN) |
K |
Mini-DINコネクタ用
|
350 |
|

|
MDNTCAPK-W0
[4543340083501]
|
PCキーボードケーブル用
Mini DIN丸型コネクタ ケーブル側用キャップ
(半透明)
※ケーブルの先端コネクタ用です。
|
RoHS
PE
寸法図
詳細(PDF)
|
パソコンキーボード
キーボードケーブル先端(PS/2)
Mini-DINケーブルコネクタ
キーボードケーブルのコネクタ先端による傷つき防止
|
K |
355
|
|
 |

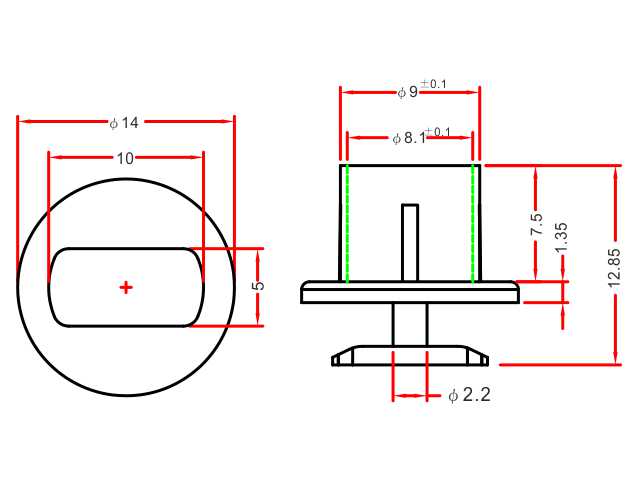

MDNCK-B1
[4543340083556]
|
Mini DIN丸型コネクタ 機器側用(黒)
つまみあり ※機器側 コネクタ用キャップです。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
パソコンキーボード
キーボードケーブル先端(PS/2)
Mini-DINケーブルコネクタ
キーボードケーブルのコネクタ先端による傷つき防止
|
K |
オーディオ・AV家電用 イヤホンジャック用
|

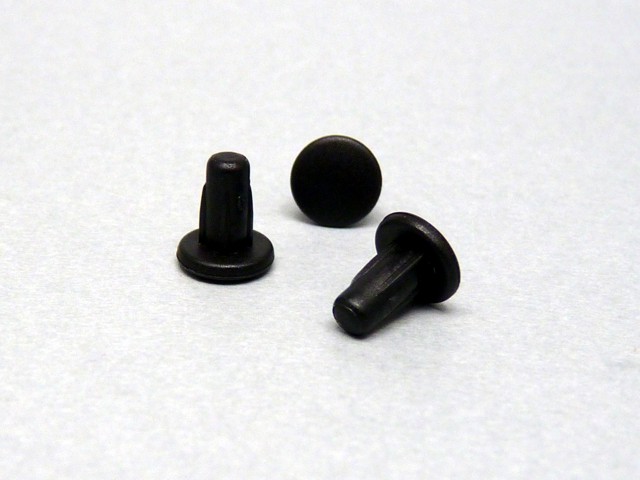

310 |
|

|

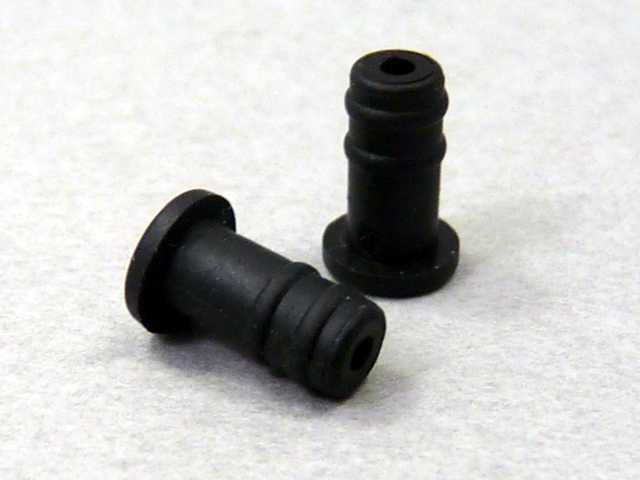

MJ35CAPK-B0
[4543340083105]
|
3.5Φイヤホンジャック用キャップ (黒)つまみなし*1
※本キャップには、モノラル、ステレオ、リモコン付きなどの区別はありません。
※機器側 ジャック用キャップです。 |
 |
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
3.5mmステレオミニジャック
イヤホンジャック
PC、サウンドカード
AVアンプ、ラジオ、テレビ
オーディオプレーヤー
ポータブルゲーム機
|
W |
315 |
|
 |

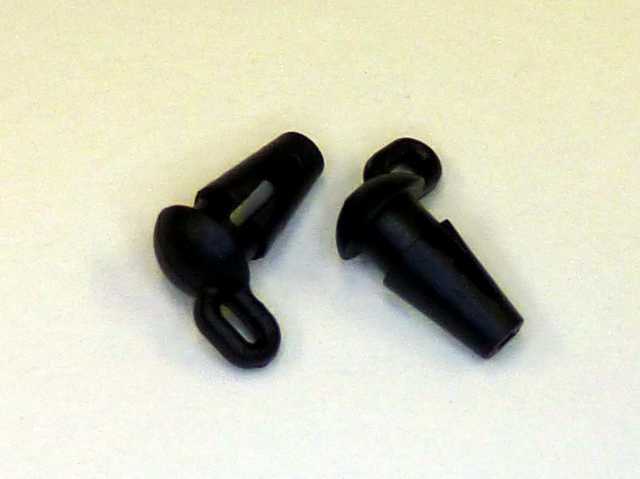

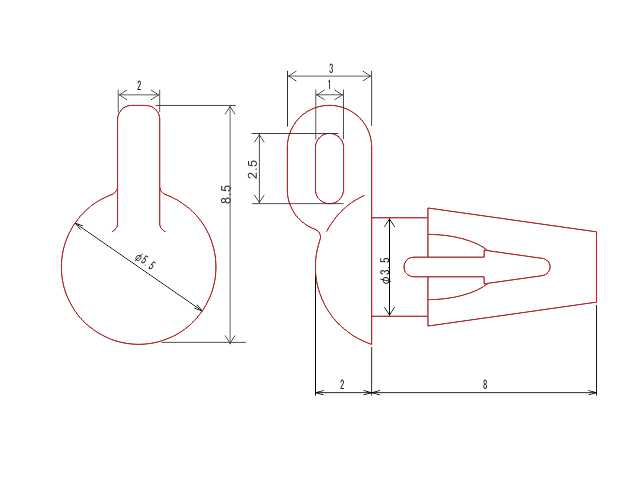

AP35ACT-B0
[4543340083150] |
3.5φイヤホンジャック用アクセサリプラグType.A 黒
小さなリングが付いたイヤフォンジャック用アクセサリプラグ
紐付きアクセサリや「キャップ紛失防止ひも」などの取り付けにも最適
※通常のイヤホンキャップとして御使用いただけます。
※右写真はストラップ用アクセサリをつけた参考です。 |
 |
|
RoHS
TPE
寸法図 |
3.5mmステレオミニジャック、イヤホンジャック
PC、サウンドカード、AVアンプ、ラジオ、テレビ
オーディオプレーヤー、ポータブルゲーム機
参考:スマートフォンなどのイヤホンジャックにアクセサリを取付るためのプラグ
: AP35シリーズ |
H |
316 |
|
 |
AP35BCT-B0
[4543340083167] |
3.5φイヤホンジャック用 アクセサリプラグType.B 黒
プラグヘッドがフラットで、アクセサリ等の接着が可能です。
※通常のイヤホンキャップとして御使用いただけます。
※右写真は7mm径スワロフスキーを接着した参考です。 |
 |
|
RoHS
TPE
寸法図 |
3.5mmステレオミニジャック、イヤホンジャック
PC、サウンドカード、AVアンプ、ラジオ、テレビ
オーディオプレーヤー、ポータブルゲーム機
イヤフォンジャックアクセサリ、スマホピアス
参考:アクセサリプラグ 作り方参考情報 |
H |
313 |
|
 |
MJ35DCK-B0
[New]
[4543340083136] |
3.5Φイヤホンジャック用
(周辺機器側)キャップ (黒)つまみなし*1
※本キャップには、モノラル、ステレオ、リモコン付きなどの区別はありません。
※軸周囲のリング突起により、イヤフォンジャックスリーブの内側をふさぐタイプです。
※機器側 ジャック用キャップです。 |
TPE
PDF |
3.5mmステレオミニジャック
イヤホンジャック
PC、サウンドカード
AVアンプ、ラジオ、テレビ
オーディオプレーヤー
ポータブルゲーム機 |
W |
iPad, iPhone, iPod (Touch, Classic,
Nano) Dockコネクタ用キャップ
|
801 |
|

|

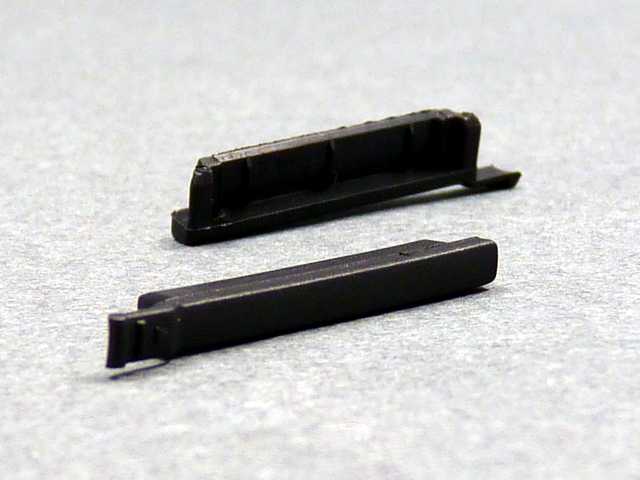

IPDOCK-B1
[4543340088018]
|
iPad, iPhone, iPod (Touch, Classic,
Nano) Dockコネクタ用キャップ
充電やPC接続ケーブルで使用するDockコネクタ(本体側)の保護用キャップです。
コネクタホールの内側にフィットする形状なので、ケース装着時でも使用できます。
※正面から見て「引抜きつまみ」が左側になる方向にキャップを差し込みます。
|
 |
|
RoHS•UL
TPU
寸法図
詳細(PDF)
|
iPad, iPhone,
iPod(Touch, Classic, Nano)
Dockコネクタ用キャップ
対応確認済機種:[装着参考写真]
iPad, iPhone3, iPod Touch, iPod Classic, iPod Nano(旧)
※iPod TouchはDockコネクタ 部に強い傾斜と切欠きがあるため、キャップをはめた際少し緩めとなります。装着写真をご参照ください。
|
K |
民生用 デジタル光通信・音声コネクタ用 S/PDIFコネクタ用
|
240 |
|
 |

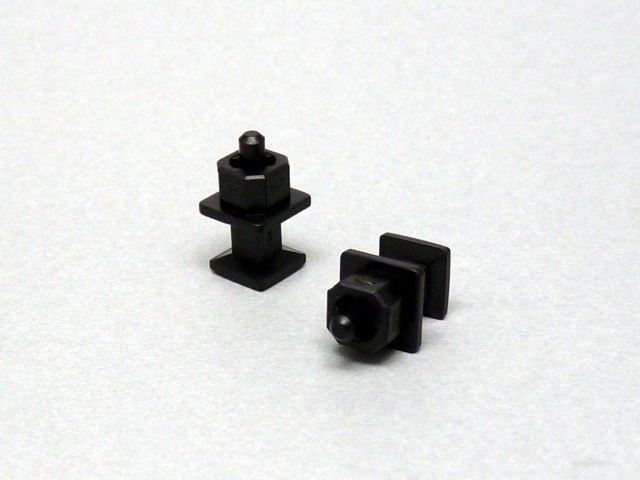

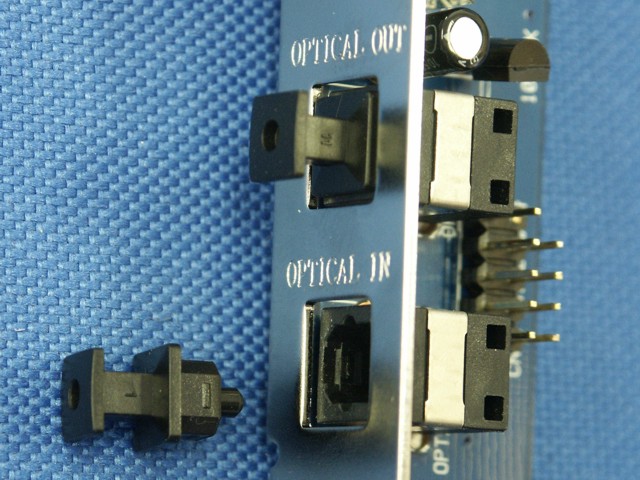

SPDSCAPK-B1
[4543340082405]
|
S/PDIF
光デジタル音声端子用キャップ[角型用]
(黒)つまみあり
[EIAJ
RC-5720,
JEITA CP-1212,
JIS C5974-1993 F05]
|
 |
|
RoHS•UL
ABS
寸法図
詳細(PDF)
|
PC, サウンドカード,
AVアンプ、ステレオ,
ゲーム機,
TOSLINK
|
K |
業務用 高速デジタル・光通信回線用
|
260 |
|
 |
SFPCAPK-B1
[4543340082603]
|
光ファイバ/高速通信トランシーバ用
SFP(Small Form-Factor Pluggable:小型フォームファクタプラグ)形状のケージ用キャップ
つまみあり
※通信モジュールの金属ケージ(挿入口)を塞ぐキャップです。
|
RoHS
PE
寸法図
詳細(PDF)
*
|
SFP式システムケージ採用機器
ネットワーク スイッチ
データセンター、サーバールーム
ネットワーク基地局用
|
K
注 |
262 |
|
 |

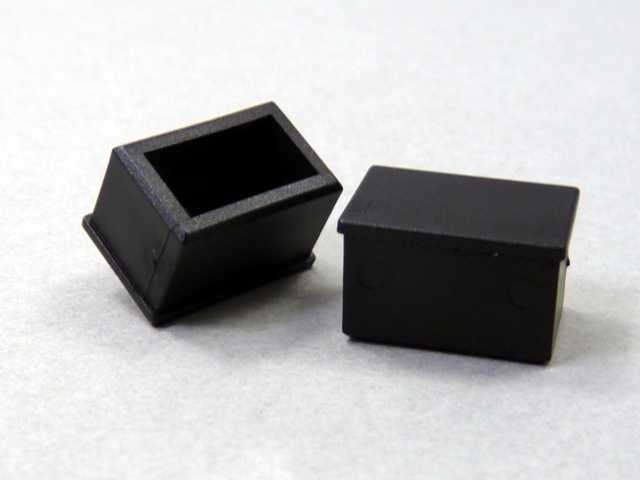

SFPCK-B0
[New]
[4543340082627] |
光ファイバ/高速通信トランシーバ用
(周辺機器側)キャップ つまみなし
SFP(Small Form-Factor Pluggable:小型フォームファクタプラグ)形状のケージ用キャップ
※通信モジュールの金属ケージ(挿入口)を塞ぐキャップです。
つまみなしタイプは、キャップをはずさない用途向け
|
PE |
|
K |
261 |
|
 |

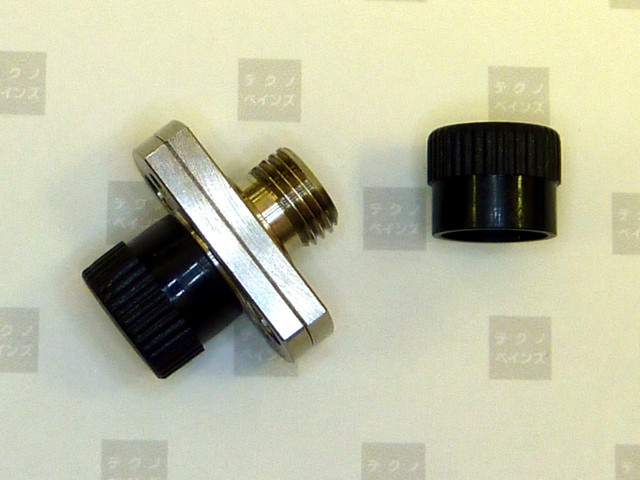

FCACAPK-B0
[4543340082610] |
JIS
C5970 F01形 単芯光ファイバコネクタ用
結合アダプタ側(FCコネクタ接続用)キャップ (黒)
柔軟なEVA複合素材により、軽く押し込むことで装着でき、はずす際は、まわしてはずしてください。
※キャップ内側の3本の突起により、コネクタのねじ山と勘合します。
※機器側コネクタ用キャップです。 光ファイバ・ケーブル側ではありません。
|
 |
|
RoHS
EVA、PE
寸法図
詳細(PDF)
|
FCアダプタ |
K |
ストレージ・ハードディスク用 (SerialATA
HDD)
|
110 |
|
 |

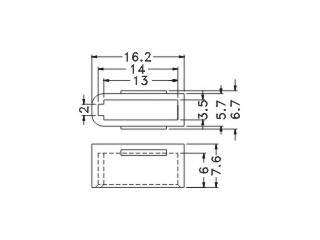

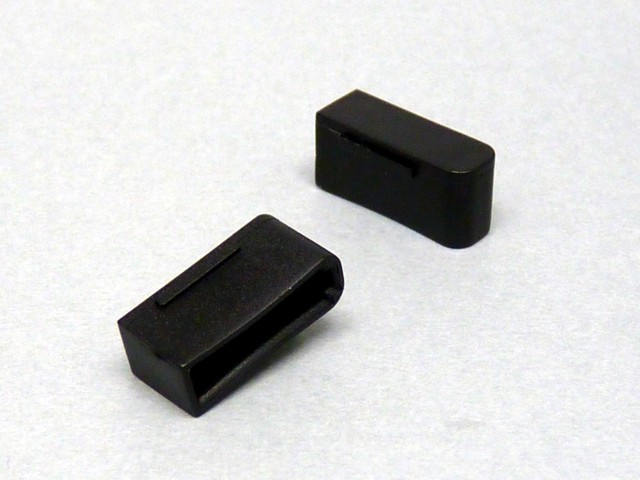

SATCAPK-B0
[4543340081101]
|
Serial ATA (SATA) I/F 内蔵用ハードディスク/DVD
ドライブ
信号ケーブル用キャップ
※シリアルATA信号ケーブルの先端コネクタ用です。 |
RoHS
PE
寸法図
詳細(PDF)
|
シリアルATA装置用
パソコン、サーバー
NAS、ハードディスク装置
|
K |
111 |
|
 |

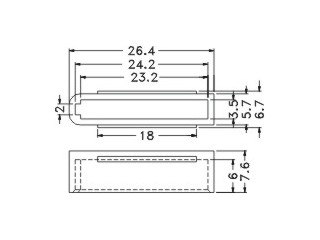

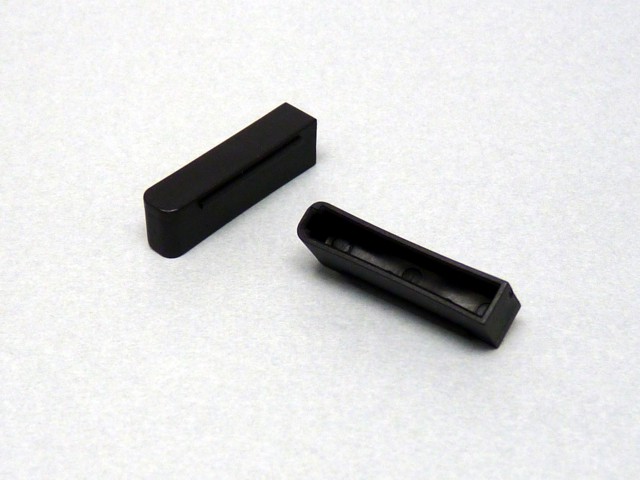

SAPWTCAPK-B0
[4543340081118]
|
Serial ATA (SATA) I/F 内蔵用ハードディスク/DVD
ドライブ
電源ケ−ブル用キャップ
※シリアルATA電源ケーブルの先端コネクタ用です。 |
RoHS
PE
寸法図
詳細(PDF)
|
シリアルATA装置用
パソコン、サーバー
NAS、ハードディスク装置
|
K |
112 |
|
 |

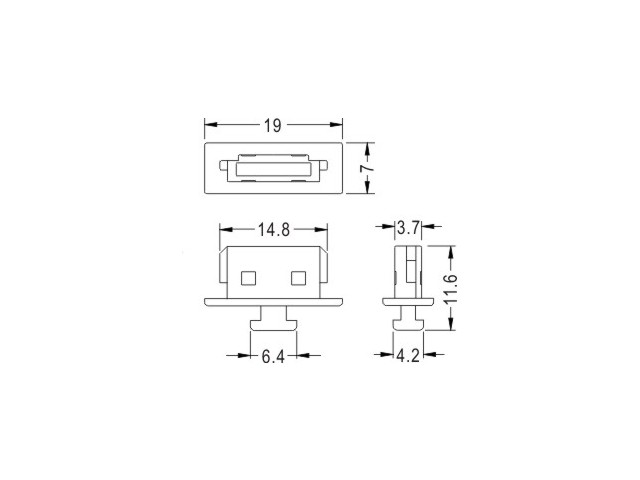

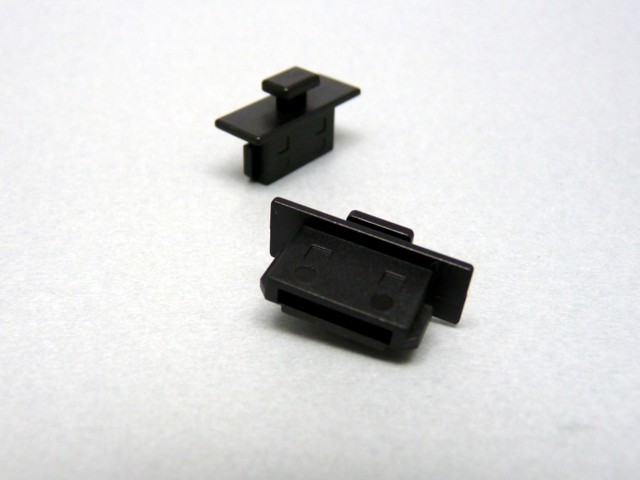

ESATCAPK-B1
[4543340081125]
|
External Serial ATA (eSATA) I/F
外部接続用ハードディスク/DVD ドライブ
外部信号コネクタ用キャップ つまみあり
※内蔵用SATAと外部接続用eSATAでは、コネクタが異なります。 |
RoHS•UL
ABS
寸法図
詳細(PDF)
|
外付けシリアルATA装置用
パソコン、サーバー、NAS等の
外付ハードディスクコネクタ用 |
K |
PC周辺デバイス電源用、低圧直流電源用
(HDD/DVD電源用 、ACアダプタ電源用)
|
360 |
|

|

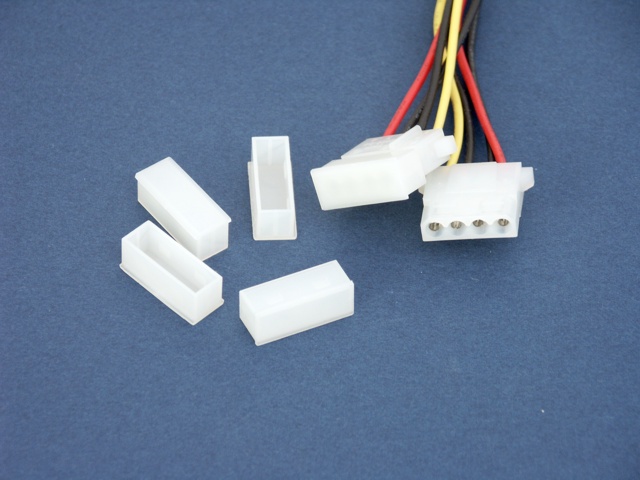

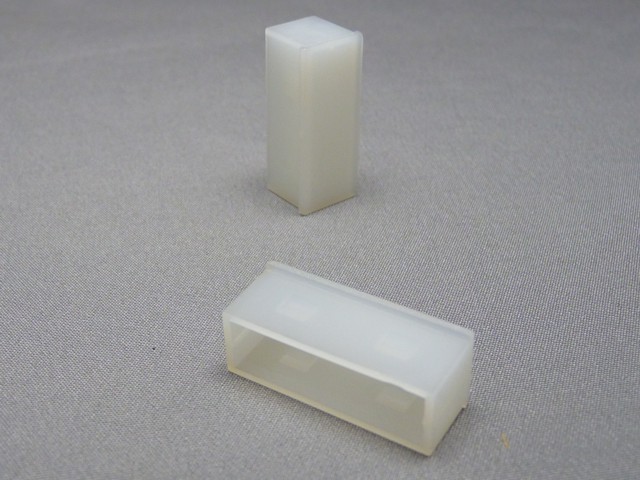

HDPWTCAPK-W0
[4543340083600]
|
PC内蔵 ハードディスク (HDD)、DVD 電源ケーブル用
4Pin電源コネクタキャップ(白)
※電源ケーブルの先端コネクタ用です。
|
 |
|
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
5/3.5インチ
HDD,DVD予備電源コネクタ
ショート防止用
PC内蔵電源
CD、CD-ROM
|
H |
361 |
|
 |

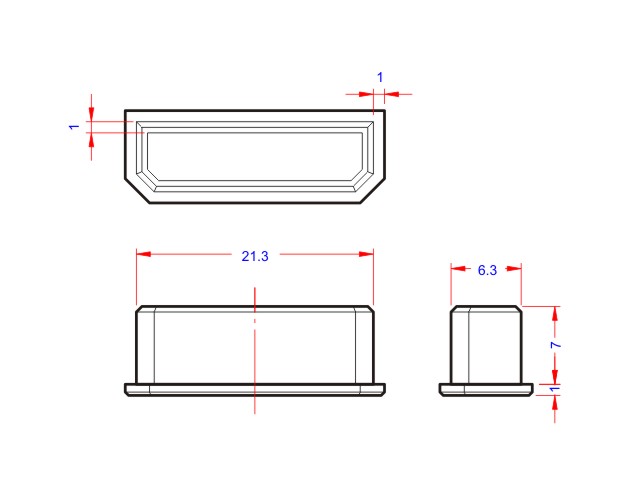

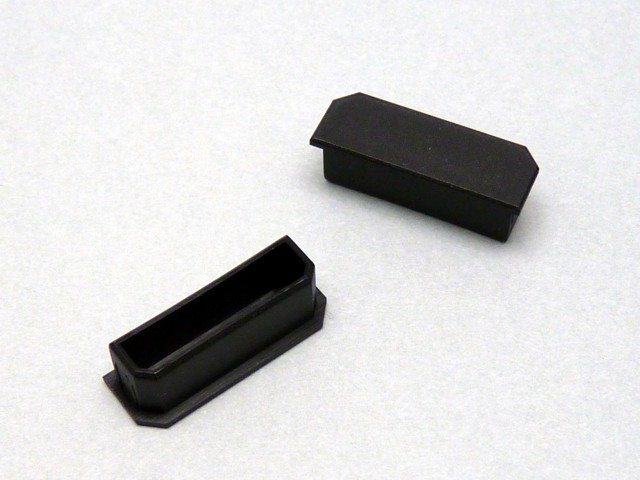

HDPWCAPK-B0
[4543340083617]
|
ストレージデバイス(HDD/DVD/CD等 ) IDEタイプ
装置内蔵ドライブ用
4Pinタイプ 機器側 電源コネクタキャップ (黒) |
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
5インチ ハードディスク
ドライブ(IDE)
3.5インチ ハードディスク ドライブ(IDE)
CD/CD-ROM, DVD(IDE)
|
H |
363 |
|
 |

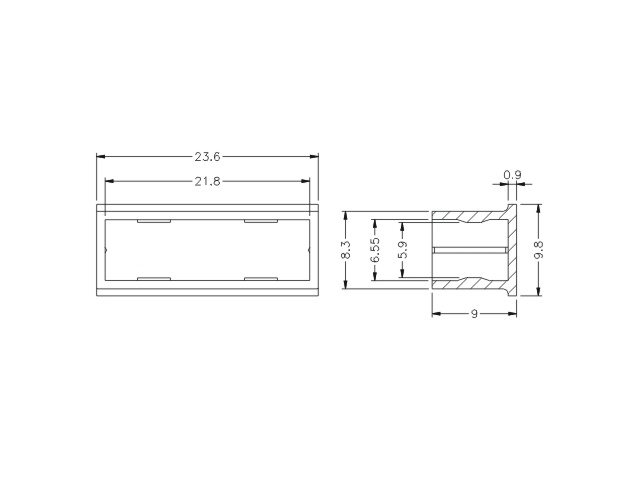

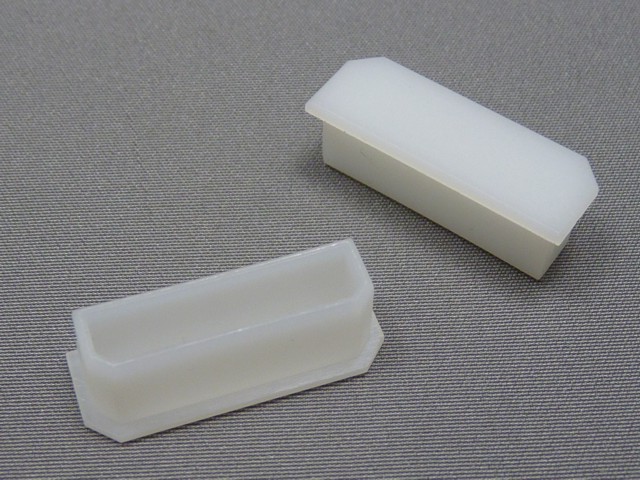

HDPWCAPK-W0
[4543340083631]
|
ストレージデバイス(HDD/DVD/CD等 ) IDEタイプ
装置内蔵ドライブ用
4Pinタイプ 機器側 電源コネクタキャップ (白) |
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
5インチ ハードディスク
ドライブ(IDE)
3.5インチ ハードディスク ドライブ(IDE)
CD/CD-ROM, DVD(IDE)
|
H |
361 |
|

|

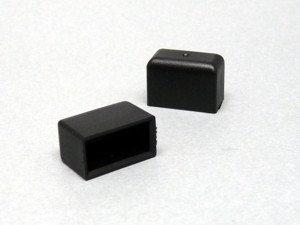

FDPWTCAPK-B0
[4543340083617]
|
PC内蔵 3.5インチ フロッピーディスク ドライブ(FDD) 電源ケーブル用
4Pin電源コネクタキャップ(黒)
※電源ケーブルの先端コネクタ用です。
|
RoHS•UL
Nylon66
寸法図
詳細(PDF)
|
3.5インチ
FDD予備電源コネクタ
ショート防止用
PC内蔵電源
|
K |
320 |
|
 |

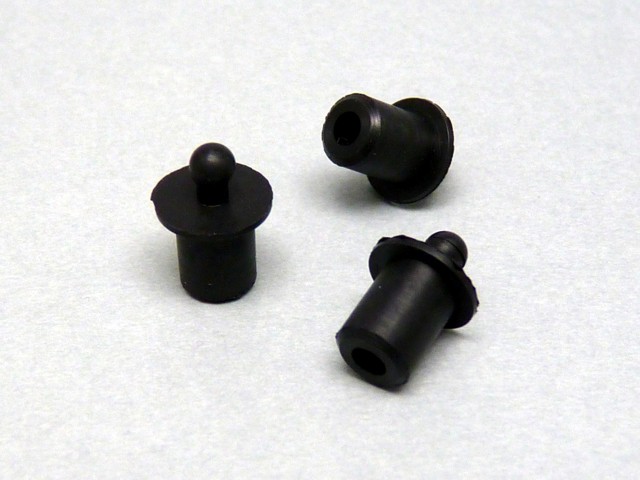

DCJ55CAPK-B1
[4543340083204]
|
5.5ΦDCジャック用キャップ
(黒) つまみあり
※DCジャック 機器側用のコネクタキャップです。
|
RoHS
天然ゴム
寸法図
詳細(PDF)
|
DC機器
ACアダプタ差込口用 |
K |
Serial ATA (SATA) I/F 内蔵用ハードディスク/DVD
ドライブ電源ケ−ブル用キャップはSAPWTCAPK-B0をご参照ください。
|
AC電源用
|
612 |
|
 |

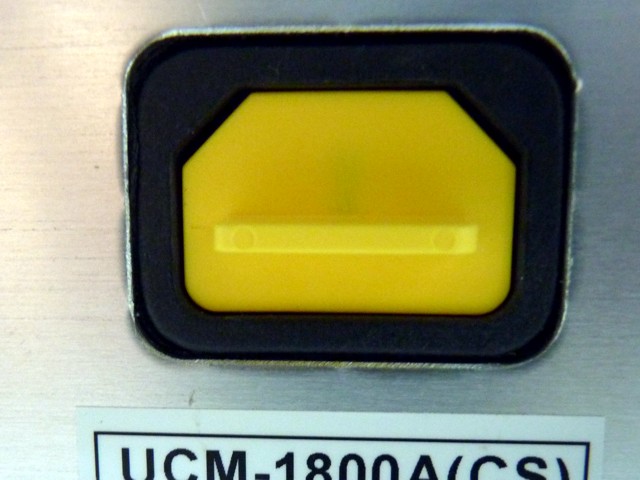

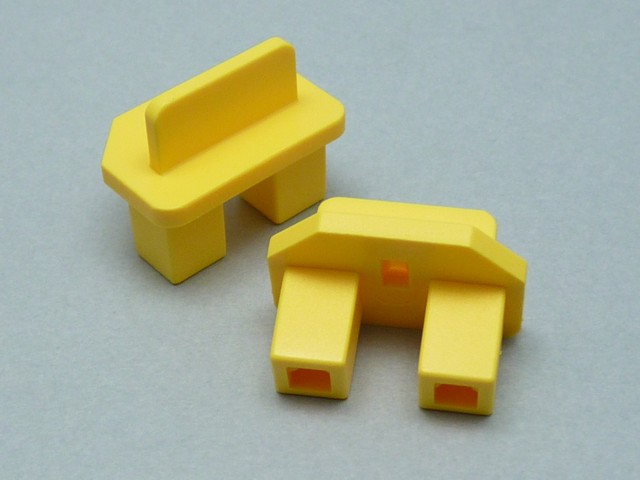

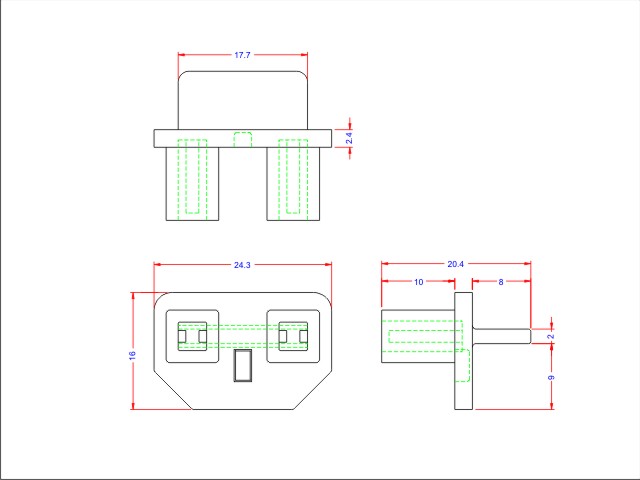

IA3SCAPK-Y1
[4543340086120]
|
PC等AC電源 入力インレット (3Pin ACインレット) ソケット側キャップ
(黄色) つまみあり
柔軟性の高いEVAとPEの混合素材を用いています。
※電源装置のAC入力側(アースつき3ピンACコード接続インレット用)のコネクタキャップです。
|
 |
|
RoHS
PE+EVA
寸法図
詳細(PDF)
|
PC、PC用電源装置
3Pinインレット形式電源ソケット機器
|
Q |
613
|
|
 |

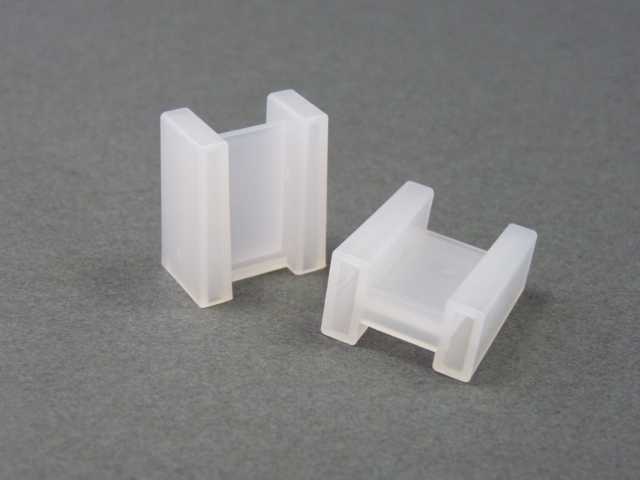

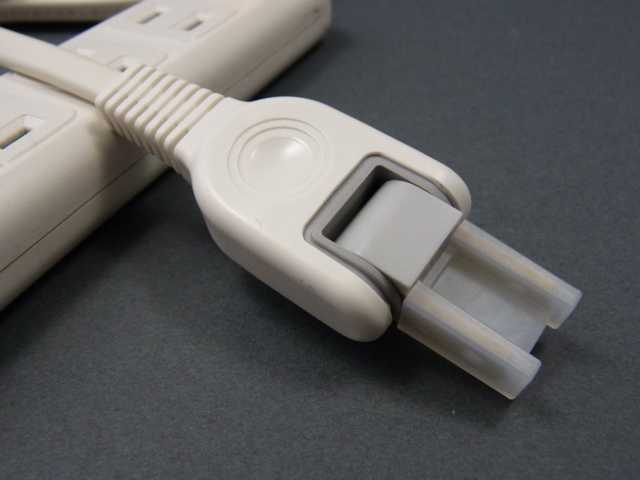

AC2PTCK-W0
[4543340086137]
|
2P ACプラグ先端用
※ACプラグ未使用時の製品保護用
|
 |
|
作成中 |
各種AC電源プラグ
家電製品 |
Q |
メモリカードスロット用 (SDメモリカード)
|
510 |
|
 |

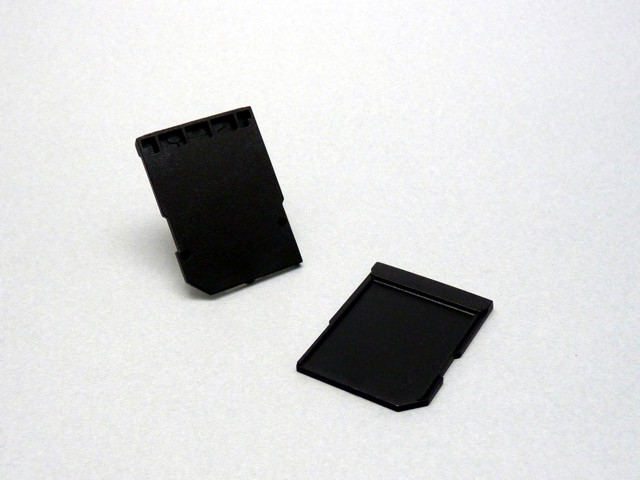

SDMCAPK-B0
[4543340085109]
|
SD/SDHC/SDXCタイプ メモリカード スロットカバー用
ダミーカード

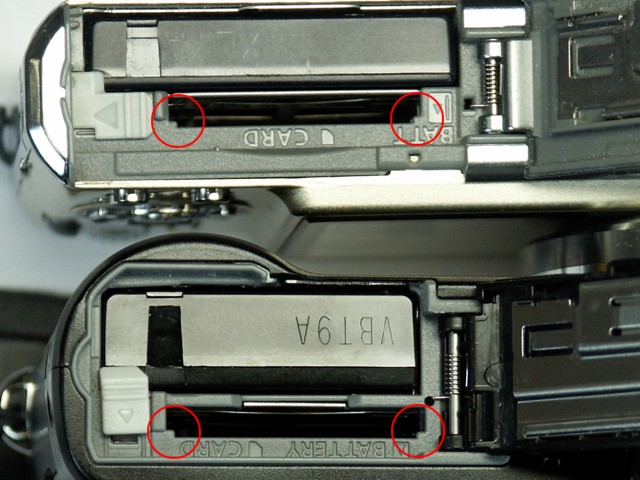

※機種依存性あり:メモリカードをメモリスリットの中に完全に挿入する装置で、メモリカード挿入口に逆挿入防止コーナーが設けられている機種(右写真例はPanasonic製デジカメ)では
、モデルによりご使用いただけない場合がございます。
|
 |
|
RoHS•UL
ABS
94HB
寸法図
詳細(PDF)
|
PC、ノートPC、PDA
デジカメ、デジタルフォトフレーム
SD, SDHCタイプメモリカード
|
H |
520 |
|
 |

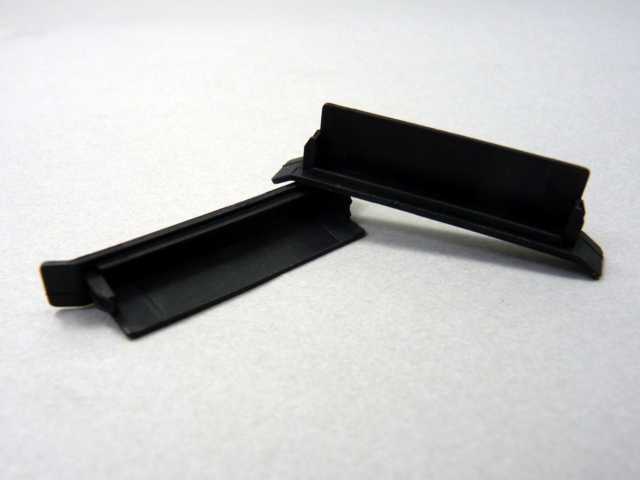

CFACK-B1
[New]
[4543340085208] |
コンパクトフラッシュメモリ用
(周辺機器側) キャップ (黒) |
 |
|
TPU |
開放型 CF コンパクトフラッシュ メモリ スロット |
Q |
デジタル映像機器用 VGA, DVIコネクタ用
|
220 |
|

|

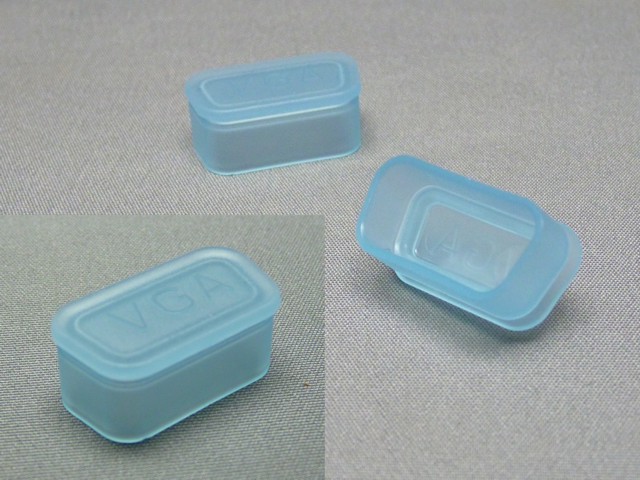

VGACAPK-BL0
(VGA名称入り)
[4543340082207]
|
VGAコネクタ用キャップ
D-Sub Mini 15Pinメスと同サイズ
(半透明薄水色)
※装置側用です。ケーブルのコネクタ用ではありません。
※キャップ表面に識別用名称「VGA」が入っています。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
VGA (装置側)PC側VGAコネクタ
LCD、CRT
|
*
H |
230 |
|
 |

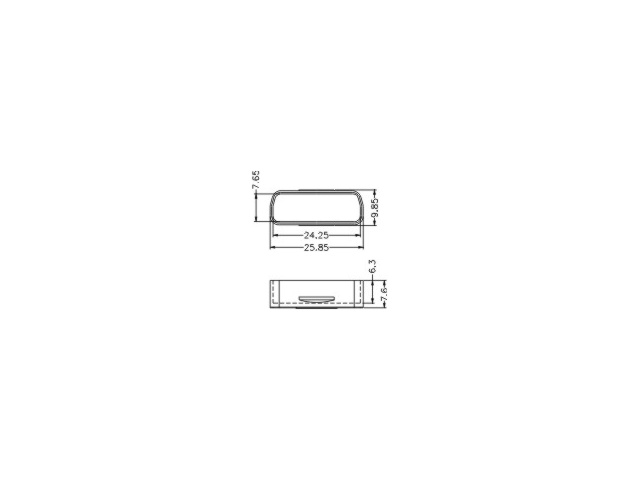

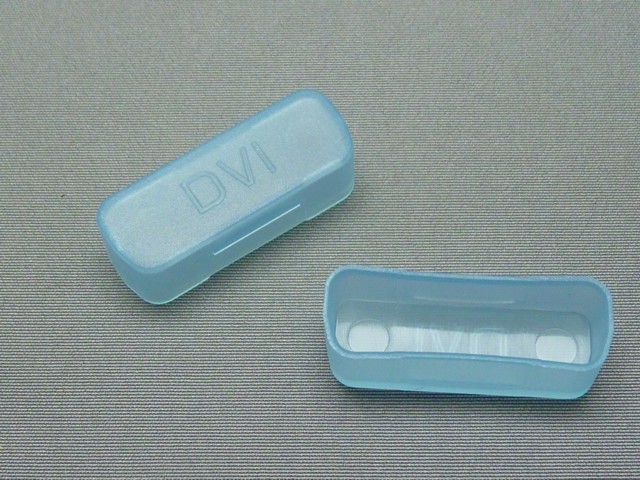

DVICAPK-BL0
(DVI名称入り)
[4543340082306]
|
DVIコネクタ用キャップ
(半透明薄水色)
[D-Sub 15Pinメスと、ほぼ同サイズ]
※装置側用です。ケーブルのコネクタ用ではありません。
※キャップ表面に識別用名称「DVI」が入っています。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
DVI-D(Digital 24Pin)
DVI-I(Integrated 29Pin)
DVI-A(Analog 29Pin)
※上記シェル外形は同一寸法
(装置側)
PC DVIモニタ出力
ビデオカード
|
H |
ミニュチュア デルタ リボン コネクタ 周辺機器、専用機器
|
471
|
|
 |

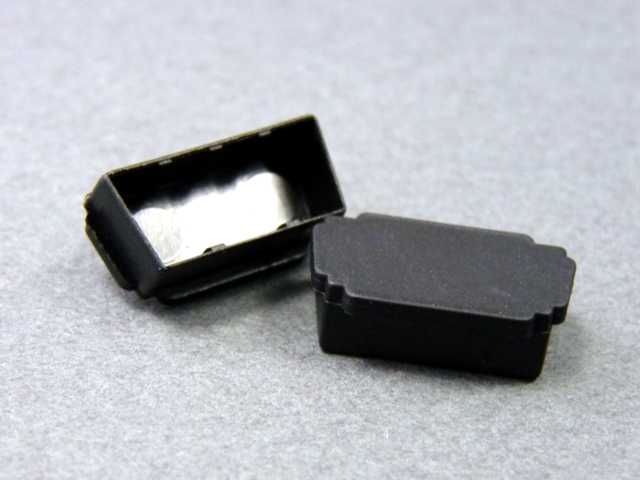

MDR20CK-B0
[4543340084713]
|
ミニュチュア デルタ リボン コネクタ 20Pin用(機器側)キャップ
(黒) |
作成中 |
ハーフピッチI/Oコネクタ |
K |
472
|
|
 |

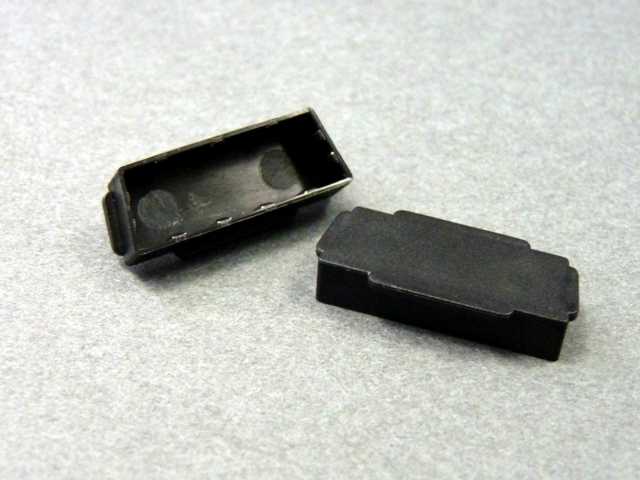

MDR26CK-B0
[4543340084720]
|
ミニュチュア デルタ リボン コネクタ 26Pin用(機器側)キャップ
(黒) |
作成中 |
ハーフピッチI/Oコネクタ |
K |
D-Subコネクタ 周辺機器、専用機器、RS232
用
|
※D-Subはオスコネクタ(M:Male)とメスコネクタ(F:Female)では外形寸法が異な
るため、キャップも別製品となります。
|
413 |
|

|

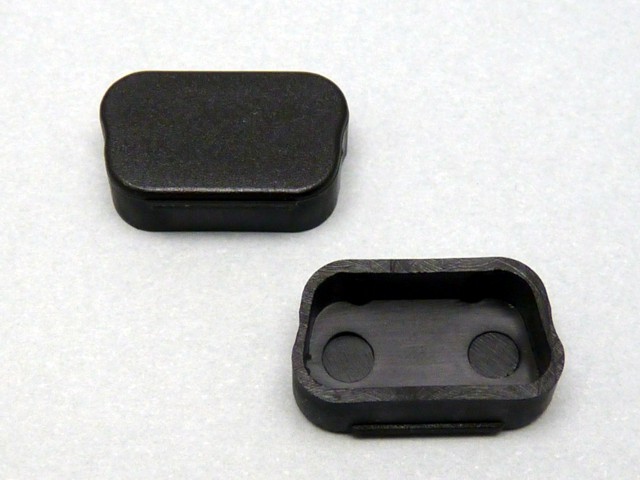

D9MCAPK-B0
[4543340084133]
|
D-Sub 9Pinオスコネクタ用キャップ
(黒)
[D-Sub Mini 15Pinオスと同サイズ]
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
RS-232
シリアル通信
PC, Modem,
ケーブル先端
VGA(ケーブル先端)
|
K |
412 |
|

|

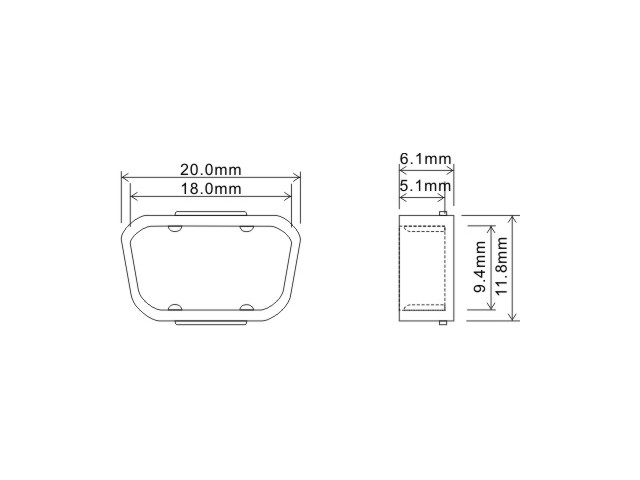

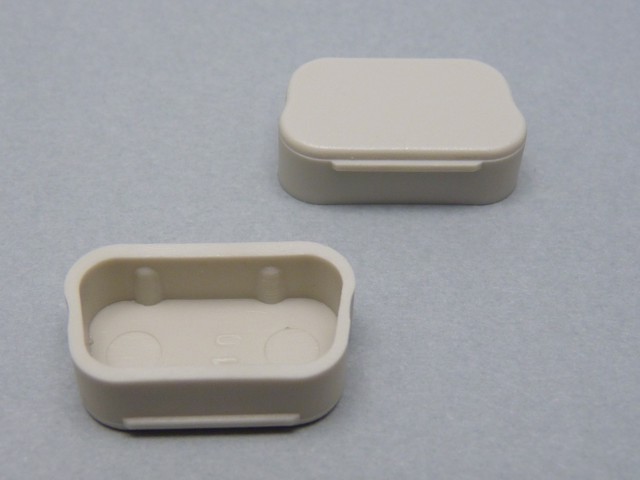

D9MCAPK-I0
[4543340084126]
|
D-Sub 9Pinオス/D-Sub Mini 15Pinオスコネクタ用キャップ
(アイボリー)
※D-Sub 9PinオスとD-Sub Mini 15Pinオス は同サイズです。
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
RS-232
シリアル通信
PC, Modem,
ケーブル先端
VGA(ケーブル先端)
|
K |
411 |
|

|

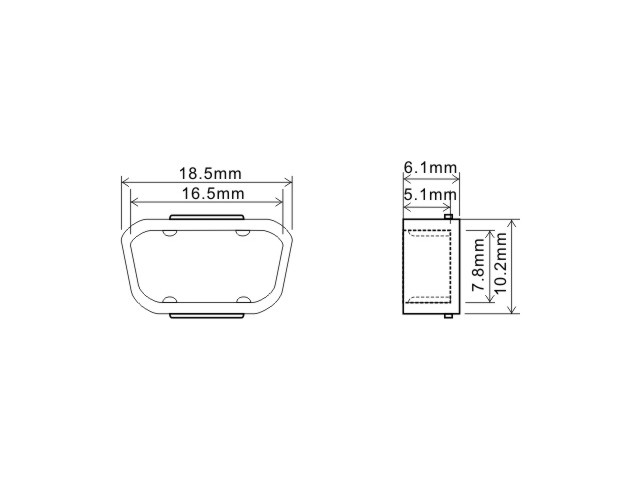

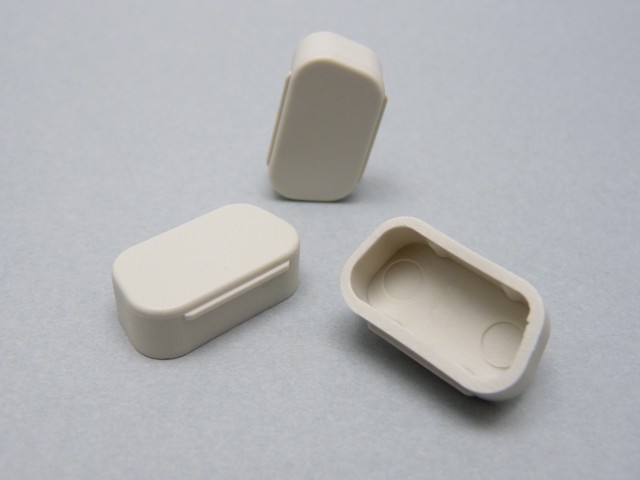

D9FCAPK-I0
[4543340084119]
|
D-Sub 9Pinメス/D-Sub Mini 15Pinメスコネクタ用キャップ
(アイボリー)
VGAコネクタ専用品VGACAPK-BL0もございます。
※D-Sub 9PinメスとD-Sub Mini 15Pinメスは同サイズです。
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
RS-232
シリアル通信
PC, Modem,
ケーブル先端
VGA(機器側)
|
K |
421 |
|
 |

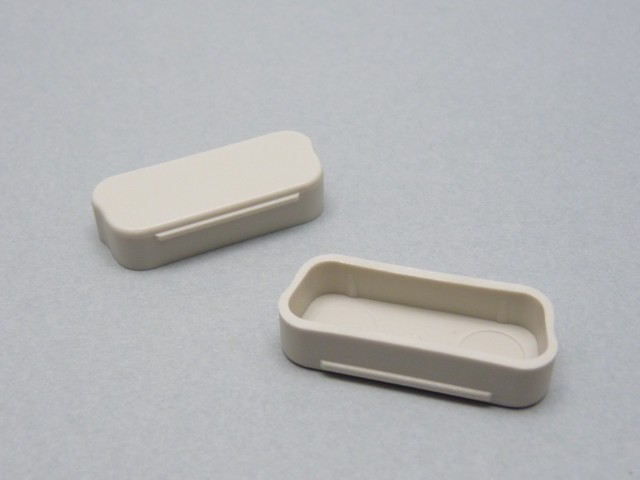

D15MCAPK-I0
[4543340084218]
|
D-Sub 15Pinオスコネクタ用キャップ
(アイボリー)
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
通信用,制御用 |
H |

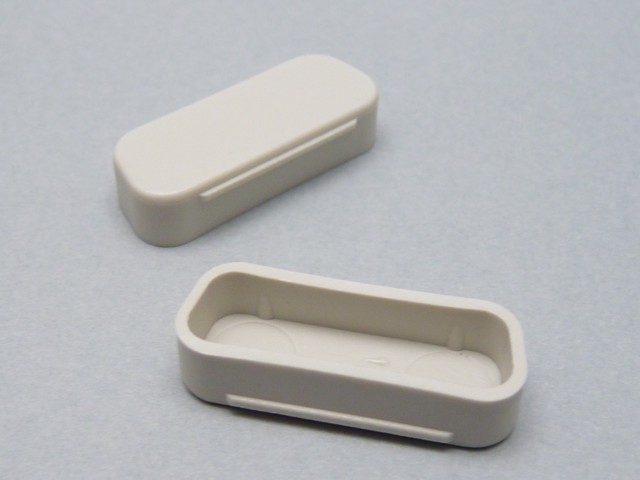

420 |
|
 |

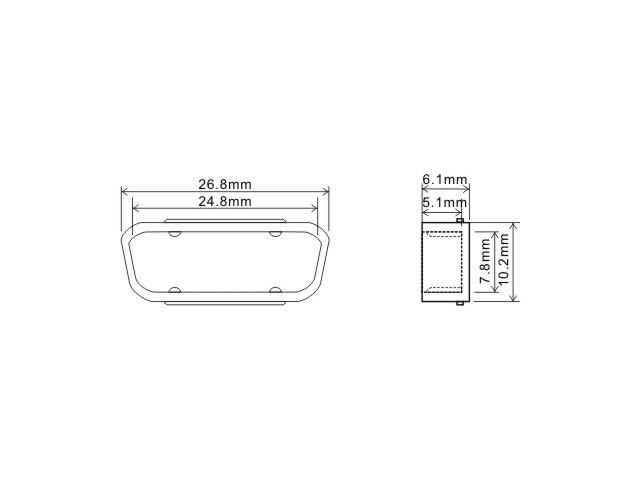

D15FCAPK-I0
[4543340084201]
|
D-Sub 15Pinメスコネクタ用キャップ
(アイボリー)
[DVIコネクタと、ほぼ同サイズ]
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
通信用,制御用
PCゲームポート (PC側)
PC98,旧MacのVideo |
H |
432 |
|
 |

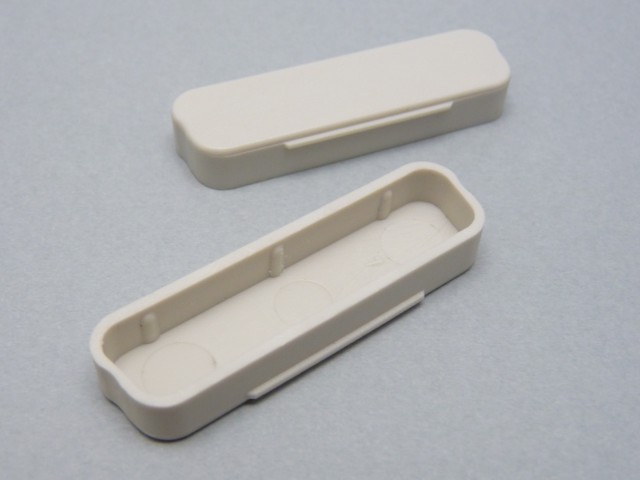

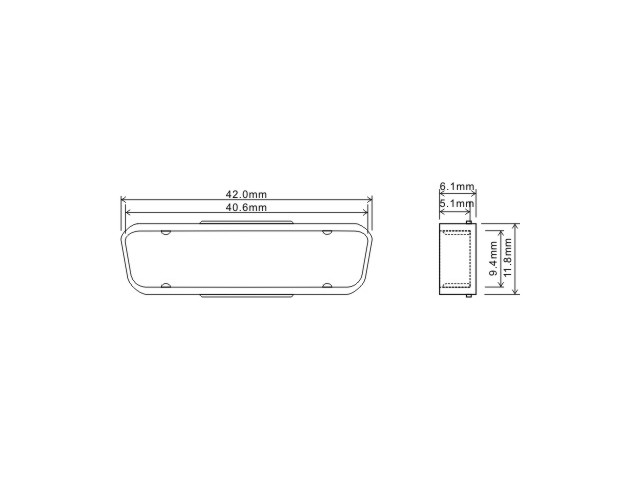

D25MCAPK-I0
[4543340084324]
|
D-Sub 25Pinオスコネクタ用キャップ
(アイボリー)
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
PCプリンタポート (ケーブル側)
RS-232、モデム、通信用
制御用 |
H |

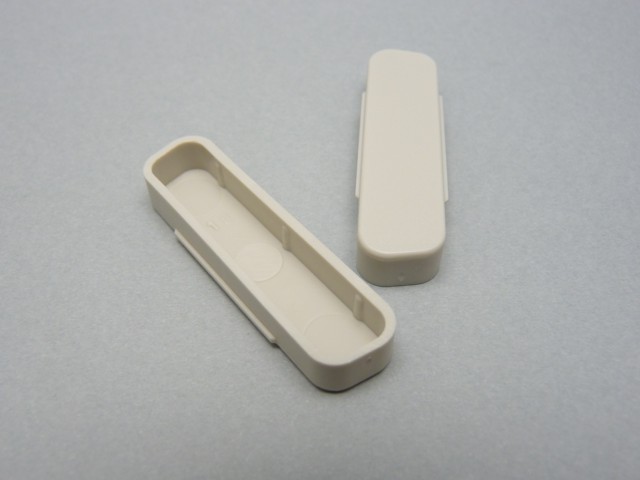

431 |
|
 |

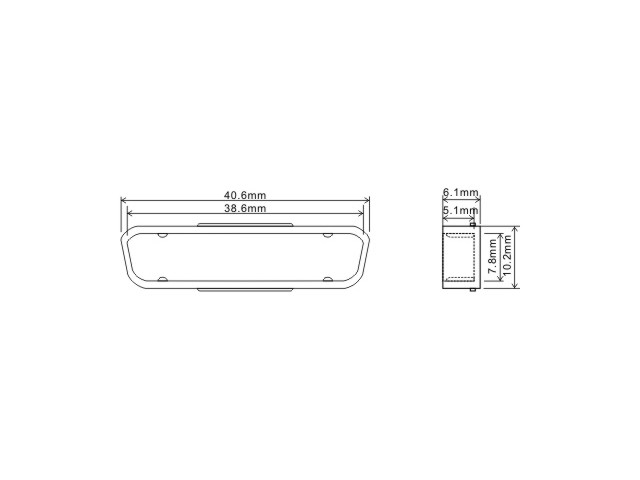

D25FCAPK-I0
[4543340084317]
|
D-Sub 25Pinメスコネクタ用キャップ
(アイボリー)
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS•UL
PP
寸法図
詳細(PDF)
|
PCプリンタポート (PC側LPT)
RS-232、モデム、通信用
制御用 |
H |
442 |
|
|
D37MCK-B0
[4543340084423]
|
D-Sub 37Pinオスコネクタ用キャップ
(ブラック)
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS
PE
寸法図
詳細(PDF)
|
制御機器用 |
Q |
441 |
|

|
D37FCK-I0
[4543340084416]
|
D-Sub 37Pinメスコネクタ用キャップ
(アイボリー)
※D-Subキャップはオス・メスでサイズが異なります。
|
RoHS
PE
寸法図
詳細(PDF)
|
制御機器用 |
Q |
430 |
|

|

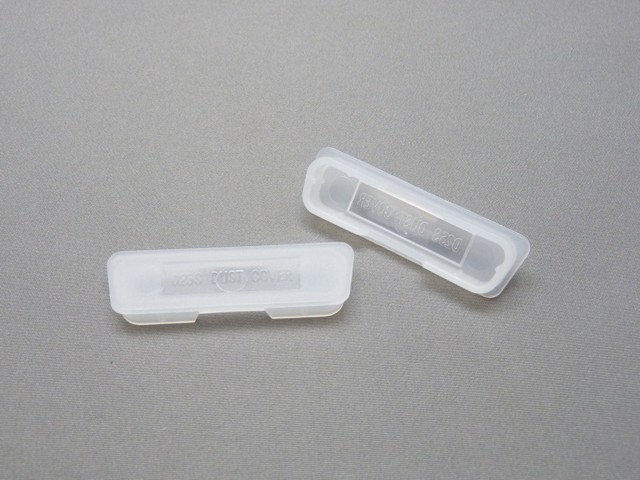

D25SCAPK-W0
(在庫限り)
[4543340084300]
|
D-Sub25Pin メスコネクタ用キャップ
(半透明)
※D-Subキャップはオス・メスでサイズが異なります。
|
詳細資料は
ありません。 |
LPT, COM(25Pin)
PC, Modem
※在庫限り
|
- |
不要ねじ穴・ホール 穴埋め用 |
※後付けオプション品取付用のねじ穴や、仕様変更などで発生した穴を塞ぎます。
ケース表面の美観・高級感が高まります。 ムダ穴からのホコリ、異物挿入など防ぎます。 |
650 |
|
 |

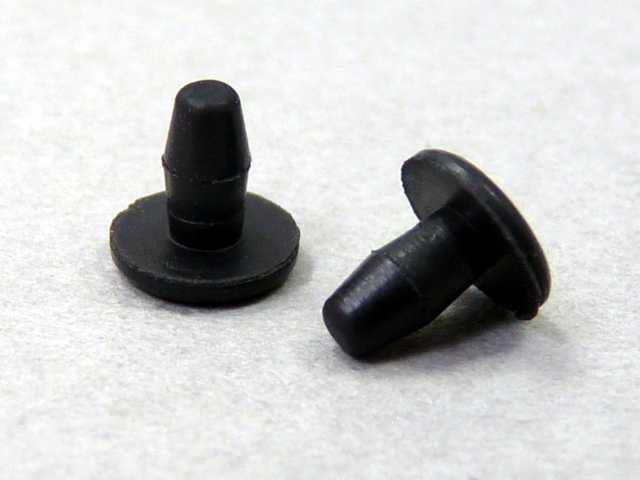

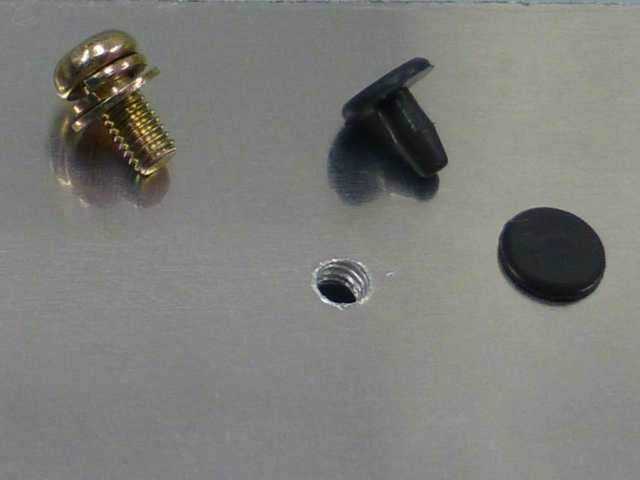

HPM30CK-B0
[New]
[4543340086502] |
M3 ねじ穴/丸穴 2.5Φ~2.6Φ 穴ふさぎ用キャップ
未使用のM3ねじ穴の化粧、塞ぎ、カバー用
※薄い板金のM3ねじ穴でバーリング等が無い場合、ねじ山が不足(規格外)すると抜けやすく
なります。 |
 |
|
EPDM |
オプション製品取り付け用のM3の化粧用キャップ
未使用ねじ穴、ムダ穴の目隠し用・隠蔽用 |
W |
651 |
|
 |

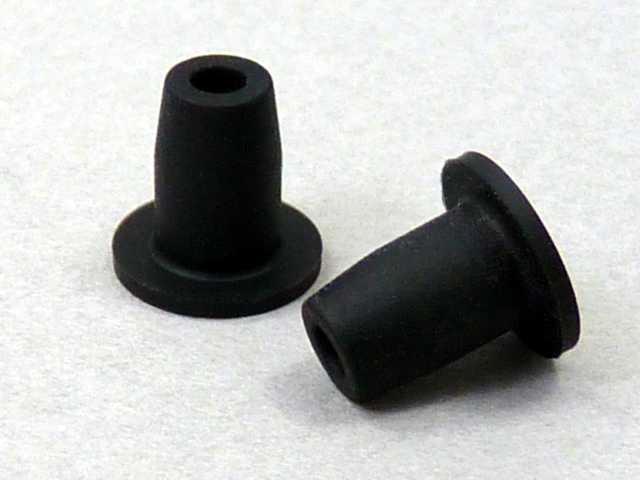

HPM60CK-B0
[New]
[4543340086519] |
5.5φ~5.8φ ねじ穴ふさぎ用キャップ |
Silicon
Rubber |
|
W |
