スマホなどのイヤホンジャックにアクセサリを取付るためのプラグ : AP35シリーズ
新製品 スマートホン・ 携帯電話機用 アクセサリ製造業者様向け イヤホン・ヘッドフォンジャックに差し込むアクセサリプラグ
テクノベインズオリジナル ： 2012年1月5日 販売開始
大きな流行を見せているスマートホンですが、ほとんどのスマートホンではストラップ取付穴がありません。
そのため、従来 携帯電話では一般的となった ストラップ用アクセサリなどを取り付けることができません。
アクセサリベースプラグAP35シリーズは、スマートフォンのイヤホンマイクを使用しないときに、スマートフォン上面や側面のイヤフォンジャックに差し込む
イヤホンキャップ（プラグ）です。
AP35を利用することで、従来のストラップ用アクセサリや直接アクセサリを取り付けることができます。
AP35を用いることで、製作が難しいプラグ部分が簡単に対応できますので、自由な飾り付けによりオリジナルなアクセサリ製造・販売が簡単に可能となります。
※AP35は、アクセサリをつけずに通常の3.5mmイヤホンカバーとしてもご使用いただけます。
※ストラップ用アクセサリは軽いものに限ります。落下防止としてはご使用できません。

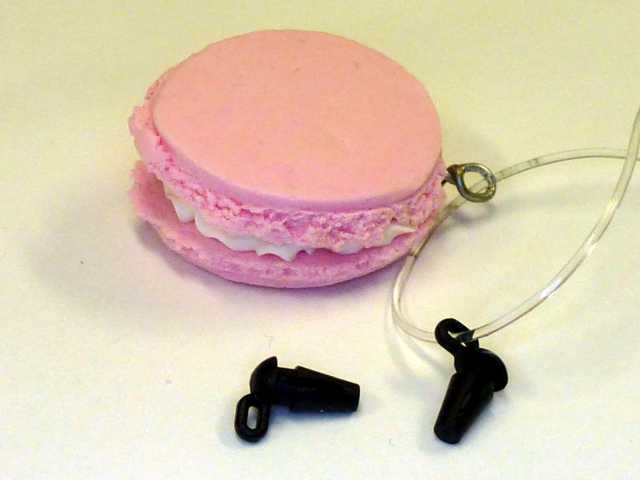

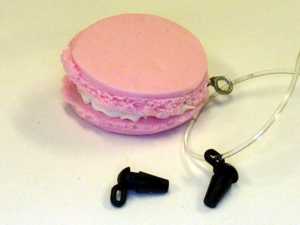

Type.A AP35ACT-B0 リングが付いたイヤフォンジャック用アクセサリプラグ
従来の携帯電話ストラップ用アクセサリに取り付けることで、スマホ用アクセサリとしても販売できます。
柔らかい樹脂でできているので、鞄やポケットで他の製品とこすれても、傷つけません。
ご使用でのご注意
※コネクタの構造上、イヤホンジャックには抜け防止ロック機構はありませんので、高価なアクセサリ、重いアクセサリ、ストラップなどにより機器本体をぶら下げたり、落下防止 としての用途にはご使用いただけません。
※リングに細いストラップをつけて勢い良く引き抜いたり、強い力を加えると、リング部の樹脂を破損する場合がございますのでご注意ください。
※長期間ご使用いただき樹脂に疲労が出てきた場合、新しいキャップにお取替えください。

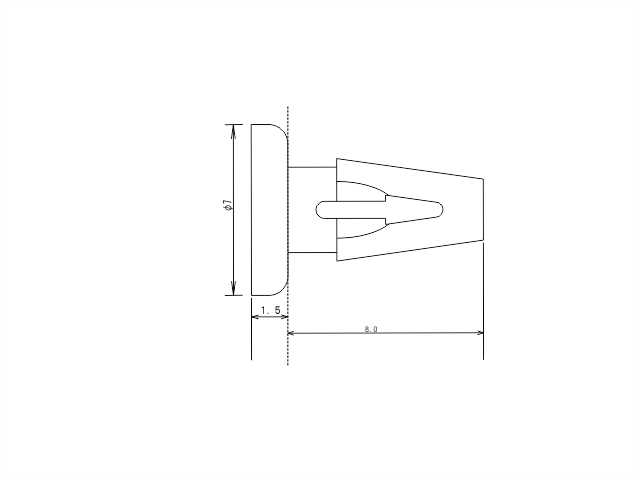

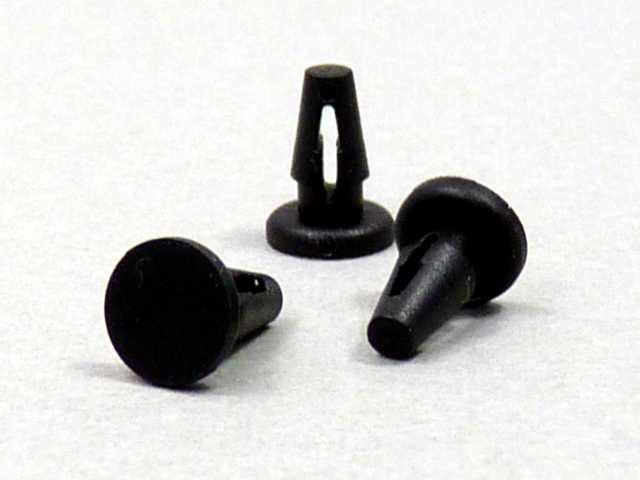

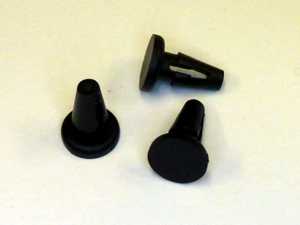

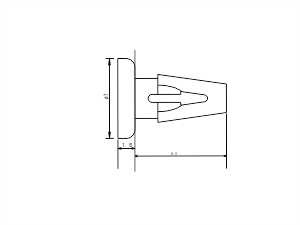

Type.B AP35BCT-B0 プラグ上面の直径7mmのトップ部に、スワロフスキーなどのアクセサリを接着取付けできるフラット面を持つイヤフォンジャック用アクセサリプラグ

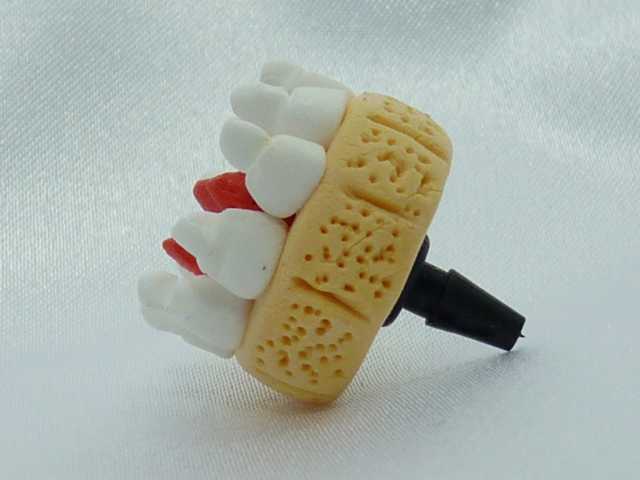

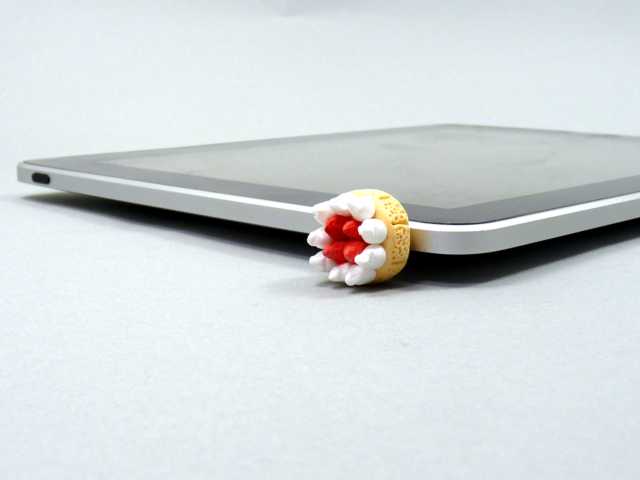

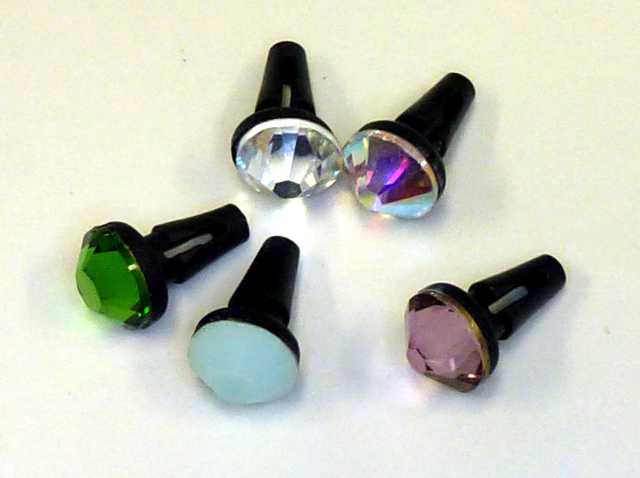

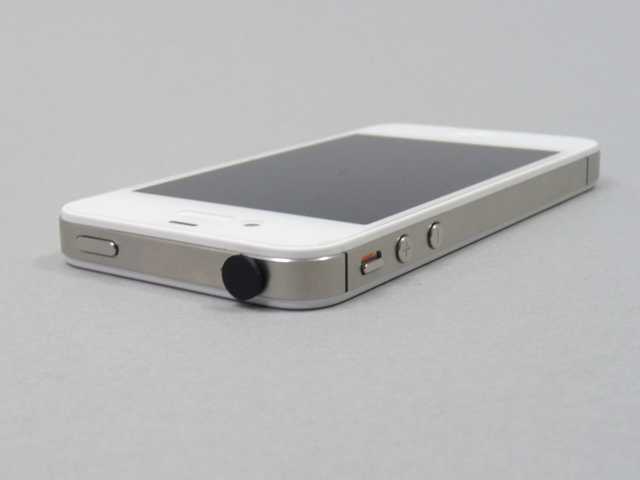

手作りアクセサリとAP35BCT-B0 iPadへの装着例 デコ用スワロフスキーで装飾 装飾なしAP35BCT-B0をiPhone4へ装着 ※差し込みプラグ部の形状（差し込み部）は両タイプとも同じです。
テクノベインズでは、このプラグを開発するにあたり、これまでのキャップノウハウから、方式や構造、素材までもこだわりました。
以下のような特徴を持ちます。
最近のイヤフォンジャックに対応し、繰り返して自由に抜き差しができるプラグです。
繰り返し使用するのに、はめやすく抜けにくい 軸自体でフィットする構造
イヤホン穴径や構造が微妙に異なるスマホに対して、イヤホンジャックの構造に左右されず、幅広い機種対応挿した状態でも機器動作に影響がない構造
iPadなどでは、イヤホンプラグに似せた形状のプラグをイヤホンジャックに挿し込むと、内蔵スピーカから音が出ません。
AP35シリーズは、イヤホンジャックに挿し込んだ状態でも、iPaｄ、スマートフォンやラジオの内蔵スピーカーがOFFにならない構造機器本体のイヤホンジャックを傷めない構造・素材
ストラップアクセサリが押されたり、横に引っ張られた場合、太いプラグやABSなど硬い素材の場合、本体コネクタを損傷する可能性があります。
プラグ部に弱い素材や硬い素材の場合、アクセサリ部への横方向の強い衝撃を受けると、軸折れが発生し、最悪イヤホンコネクタの使用ができなくなってしまいます。
AP35は軸部分だけがイヤホンジャックの中に落ち込まない構造
イヤフォンジャックの内部接点を傷つけにくい、電気的にショートしない・しなやかで強靭な素材
TypeAは紐付きアクセサリを取り付けられる小さなリングをプラグのトップに備えます。
イヤホンキャップにストラップ用の軽いアクセサリを取り付けられるように設計
手ではめやすく、抜きやすい。ストラップ用アクセサリでは抜けにくい。イヤホンジャックに無理な力がかからない
※小型の軽いストラップ用アクセサリを前提としています。
※強く引っ張ったり、極端に細いワイヤは、リングが切れる原因となります。Type.Bはアクセサリをプラグトップのフラット面に直接接着できるプラグです。
スワロフスキー系 のデコストーンとの接着との相性は良く、強力な接着が可能
振動に強い素材なので、瞬間接着剤など衝撃に弱い接着剤でも安定した接着
接着ベース部は直径 7mmの丸い平面で、ケースカバーとの相性も良好
※貼り付けるアクセサリ側素材により、接着ができないことがございます。事前に接着強度を評価・確認ください。
ご発注について
製造業者様向け商品は 500個入り/袋です。
上記標準品以外に100個、10個に分包した小袋入りもございます。[価格が異なります。]
価格等はテクノベインズまでお問い合わせください。お試し評価用セット [AP35BCT-B0×10個 ＋デコレーション用スワロフスキーΦ7×5個、接着剤[少量] を付属] を発売予定です。
付属のテスト用スワロフスキーやお手持ちのアクセサリなどを、実際に接着してお試しください。
本製品はテクノベインズのオリジナル開発製品です。
本製品をデコショップ等での販売、お客様の製品に組み込んだり、商品に添付して販売いただくことができます。
定価はオープンです。
アクセサリ製造業者様向け無償サンプル
AP35を用いた製品化をお考えの方へ、無償サンプル提供をいたします。[数量に制限がございます。]
メールもしくはお問い合わせフォームにて、 サンプルをご希望するAP35の種類をご記入の上、お送りするお客様情報や商品化する製品情報、生産計画などをお知らせください。
参考
ご注意
本製品は簡単に着脱が可能なプラグです。お客様の意図しない際にも、不用意に抜けてしまうことがございます。高価なアクセサリや、紛失できないものなどの取り付けにはご使用いただけません。
本製品を用いた事による、取り付けたアクセサリ、取り付けた機器への直接・間接的な損害などは一切保証いたしません。
本製品は消耗部材であり、耐久性を要する用途や生命に影響する医療機器などにはご使用いただけません。
本製品は柔軟性を持った樹脂素材で製造されているため、使用することで変形や摩耗等が発生することがございます。
本製品を使用することで、コネクタ内部へのチリ・埃の侵入を減らすことはできますが、JIS防塵規格は取得しておりません。
本製品は防水・防滴を目的とした用途ではご使用いただけません。
