接続ケーブル


プリンタや周辺機器などをパソコンと接続する接続ケーブルです。

プリンタ用ケーブル

注文番号 I/F コネクタ 結線 機能・その他
IN-9FF シリアル Dsub 9F⇔9F クロス インタリンククロスケーブル,BL-58RSII用

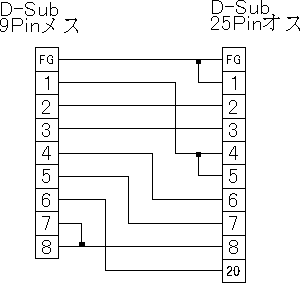

J232C-18 シリアル Dsub 25M⇔9F クロス BL-80RSII用

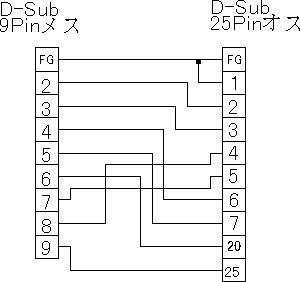

OI-C01 シリアル Dsub 25M⇔9F クロス エプソン製品用[EPSON推奨品]
RS-STAR-1 シリアル Dsub 25M⇔9F クロス TSP600/TSP700専用
232F-15 パラレル/シリアル Dsub 25M⇔25M   BL-58RII用、D-Sub25Pin全芯ストレート結線
JPC-18 パラレル Dsub 25M⇔セントロ36pin   BL-80RII用,TSP643C/TSP743C用,エプソン製品用
PRCB4N パラレル Dsub 25M⇔セントロ36pin   エプソン製品用,メーカ推奨品

その他ケーブル

注文番号 I/F コネクタ 機能・その他
PSKE-18 KBウェッジ Mini 6p⇔Mini 6p キーボード延長ケーブル1.8m
AAE-18 USB USB A⇔USB A USB A-A延長ケーブル1.8m
99MF18 シリアル Dsub 9M⇔9F シリアル延長ケーブル1.8m

全芯ストレート結線による延長ケーブルです。


参考資料

RS232信号 パソコンコネクタ信号表

9Pinコネクタタイプの信号アサイン

Pin番号 信号名

信号

内容 PC側からみたIN/OUT
1 CD Carrier Detect キャリア検出 Input
2 RXD Receive Data 受信データ Input
3 TXD Transmit Data 送信データ Output
4 DTR Data Terminal Ready データ端末レディ Output
5 GND Ground 信号グランド GND
6 DSR Data Set Ready データセットレディ Input
7 RTS Request to Send 送信リクエスト Output
8 CTS Clear to Send 送信可 Input
9 RI Ring Indicate リング表示 Input


25Pinコネクタタイプの信号アサイン

Pin番号 信号名 信号 内容 PC側からみたIN/OUT
1 FG Frame Ground フレームグランド  外皮シールド
2 TXD Transmit Data 送信データ Output
3 RXD Receive Data 受信データ Input
4 RTS Request to Send 送信リクエスト Output
5 CTS Clear to Send 送信可 Input
6 DSR Data Set Ready データセットレディ Input
7 GND Ground 信号グランド GND
8 CD Carrier Detect キャリア検出 Input
20 DTR Data Terminal Ready データ端末レディ Output
22 RI Ring Indicate リング表示 Input

同じD-Sub25Pinコネクタですが、WindowsPC、DOS/V PCは25Pin D-Subメスコネクタをもちいています。
PC98や周辺機器では25Pin D-Subオスコネクタを用いています。


参考
