インターリンクケーブル


今のようにネットワークが発達する前のMS-DOS6.2/Vの時、PCの標準ポート同士を接続してPCのファイルを送信するプログラムをマイクロソフトが作りました。
その際、そのプログラムで使用するクロスケーブルの仕様が決められました。
(インテルとマイクロソフトで決めたPCガイドラインPC99規格もあります。)
この仕様のクロスケーブルをインターリンクケーブルとよびます。
インターリンクは以下の形式があります。

シリアルポート用

  •  9Pinコネクタ - 9Pinコネクタ接続用
  • 25Pinコネクタ - 25Pinコネクタ接続用
  •  9Pinコネクタ - 25Pinコネクタ接続用

基本的にシリアルの全線相互クロス結線となっています。
型番は、テクノベインズで販売中もしくは販売していたケーブルのものです。

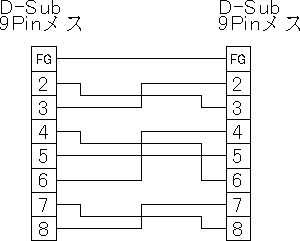

 9Pinコネクタ - 9Pinコネクタ接続用

型番:IN-9FF

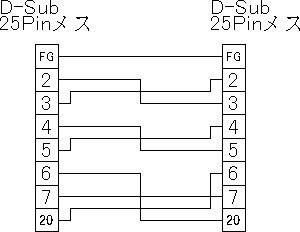

25Pinコネクタ - 25Pinコネクタ接続用

型番: IN-25FF

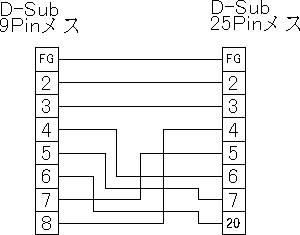

9Pinコネクタ - 25Pinコネクタ接続用

型番: IN-925FF

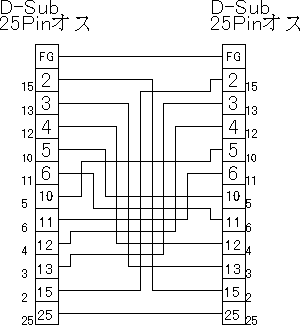

パラレルポート用

パラレルポートを用いて双方向通信を行うためのケーブルです。

型番:IN-25MM



※インターリンクの規格上では、シールド線(図中のFrameGround)結線の指示はありません。

参考
