DM-D110カスタマディスプレィ

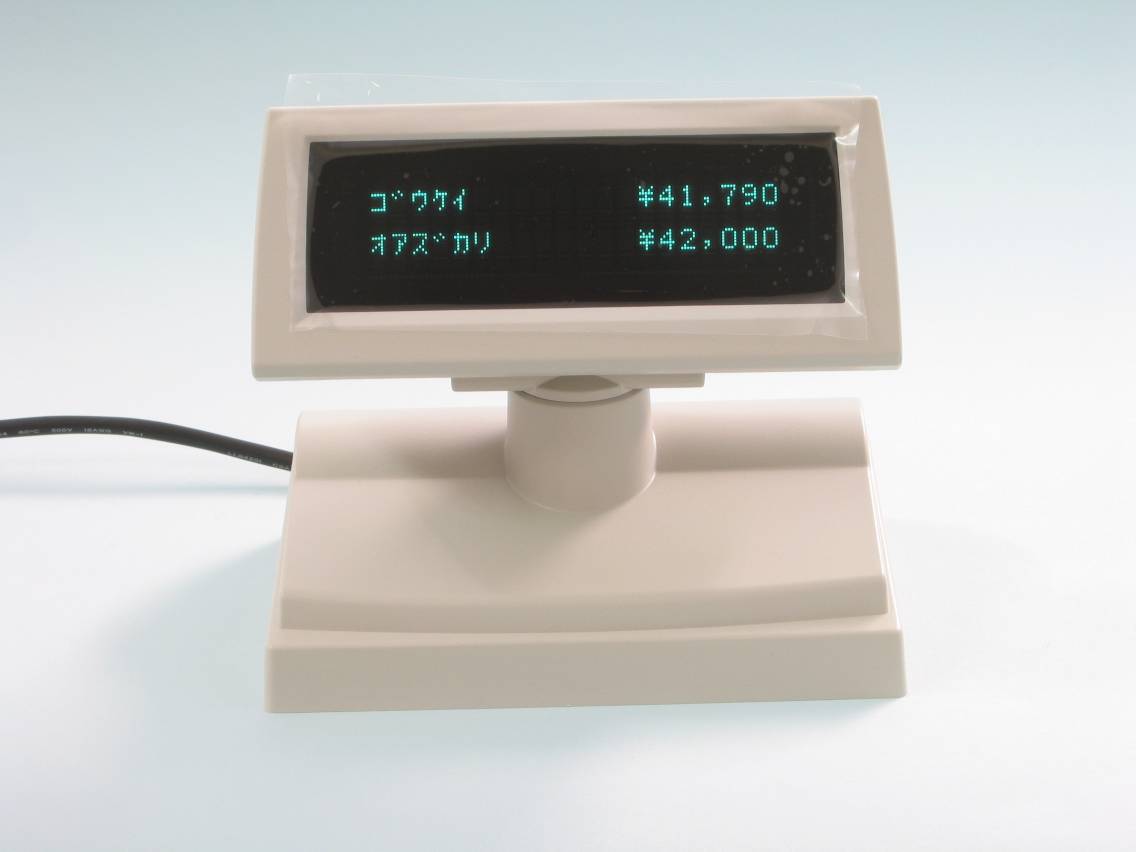

小型 - コンパクトでスマートなデザイン 20桁×2行のドットマトリクス表示 - 小型フォントにより、大型タイプと同じ文字数の表示ができます。(5mm×3.5mmのフォント) 表示装置の角度・高さの調整 - 広い角度からの認識が可能です。 表示パネルは上下左右見やすい角度に調節可能。延長ポール（別売り）で高さも調整ができます。 プリンタ用（別売り）電源を連結使用できます。 旧機種 DM-D101IIとハードウェア/ソフトウェア　コンパチブルです。

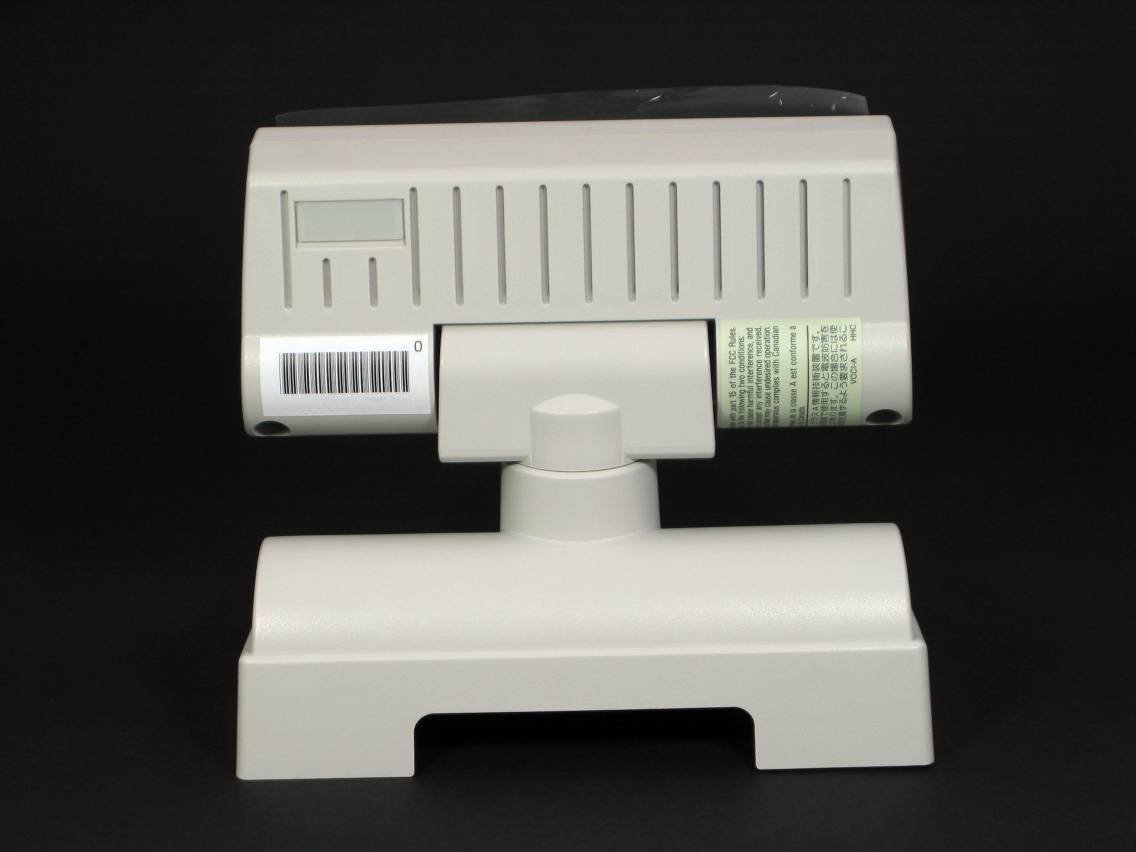

背面

表示方式 蛍光管表示 表示文字数 40文字(20桁×2行、5×7ドットマトリクス) 表示色 グリーン 輝度 690cd/㎡ 文字種 英数字95文字、国際文字32文字、グラフィック文字128文字×6ページ 文字構成 5×7ドットマトリクス、コンマ、ピリオド、アナウンシェータ 文字サイズ 3.5×5.0mm 文字ピッチ 5.2mm インタフェース RS-232C準拠 コネクタ D-SUB25(メス) 信頼性 MTBF20,000時間 電源電圧 24VDC±10% 消費電力 約2W 外形寸法 パネル 165(W)×50.5(D)×69(H)mm ベース部 165(W)×110(D)×63(H)mm 外形 165(W)×110(D)×135(H)mm 本体質量 約0.6ｋｇ チルト角度 最大48度(4段階) 水平回転角度 最大90度 EMI規格 ＶＣＣＩクラスA パワーサプライ PS-180、AC−170

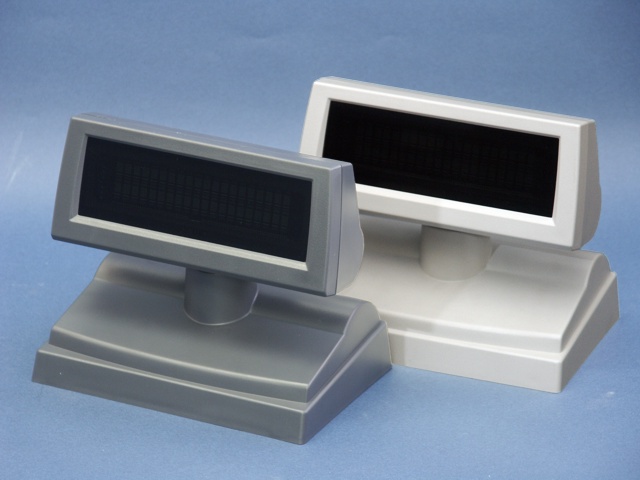

クールホワイトモデル(DM-D110ST) ダークグレイモデル(DM-D110STB)

ディスプレイ全体に小型（手のひらサイズ）なので、レジ周りが狭い場合に役立ちます。

ご購入は

テクノベインズショッピングサイトにて販売中です。

• ショッピングサイトはこちらです。
• カスタマディスプレイ
• DM-D110

Q&A

Q.DM-D110は本体サイズが小さいですが、表示は読みやすいですか？

A.DM-D110は装置全体が小型という点に重点を置いているようで、表示ユニットが小型なため、文字サイズはかなり小さい（3.5×5.0mm）です。

そのため、お客様から少し離れた位置にディスプレイを設置する場合、目の悪い方など少々読みづらいかもしれません。
設置面積を優先する場合はDM-D110を、それ以外は大きな文字のDM-D210,VFD2002Eなどをお勧めしています。

Q.カスタマディスプレイをAdvance Printer Driverから使用できますか?

A.英数文字に限り使用できます。下記をご参照ください。

EPSON Advanced Printer DriverからDM-D110STに表示を行う
