Techno Veins Web shopping PageVFD2002E カスタマディスプレイ



VFD(蛍光表示管方式) 20桁2行 英数カナ(ANK)表示 カスタマディスプレイ

VFD2002E(アイボリー),VFD2002E-B(ダークグレイタイプ)  人気定番商品です!!

VFD2002Eは、レジの商品名や釣銭、その他いろいろなメッセージを表示するディスプレイ装置です。

明るく、目にやさしく高級感がある、青緑の蛍光表示(VFD)方式です。
VFDは文字自体が発光しているので、LCD表示に比べ正面から以外でもコントラストが高く、くっきり見えます。

  • 20桁2行の半角英数カナ文字を表示。
  • 大型ドット マトリクスタイプのVFD表示器を使用。
    大きな文字(縦9mm * 横5.25mm)なので、離れた位置からでも見やすい表示。
  • ディスプレイパネルは、見やすい角度の調整可能。
  • 長さが異なる2種類の支持ポールが付属。
    組み合わせにより、見やすい高さに設置。(4段階の高さが選べます。)
  • EPSON DM-D101やCDF22VRSなど、多くのカスタマディスプレイのコマンド互換モードにより置き換えが可能。
  • パソコンや専用装置などのRS232Cシリアルインターフェースでパソコンと接続。
  • USBインターフェースの接続できるUSBコンバータが付属したVFD2002E/USBモデルも好評販売中。

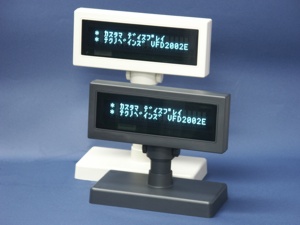

  • ボデイカラーがダークグレイのVFD2002E-Bが追加されました。

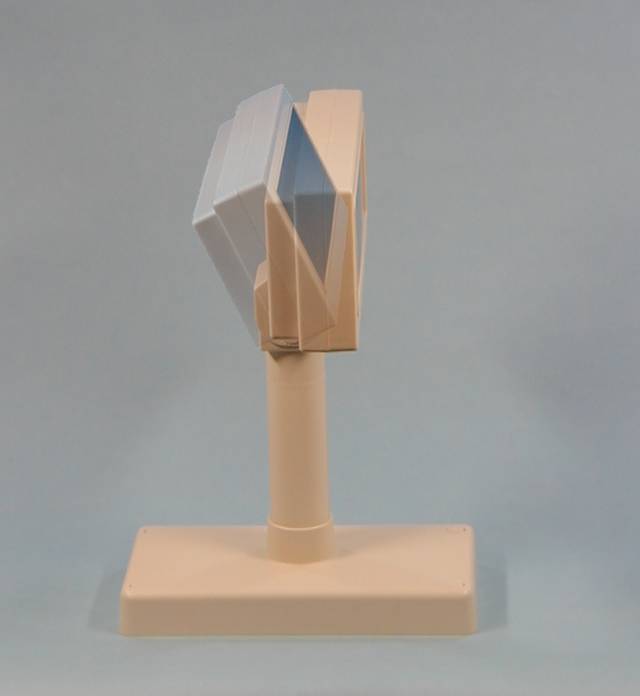

表示ユニットの角度がかえられます。

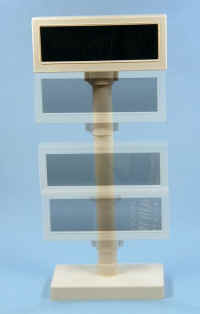

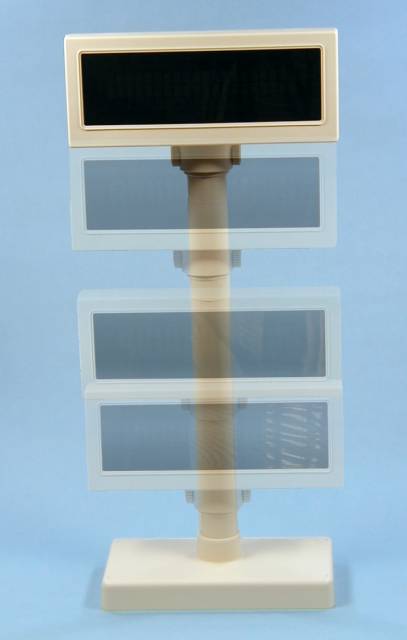

延長ポールで現場に合わせて
表示ユニットの高さがかえられます。
(標準付属)

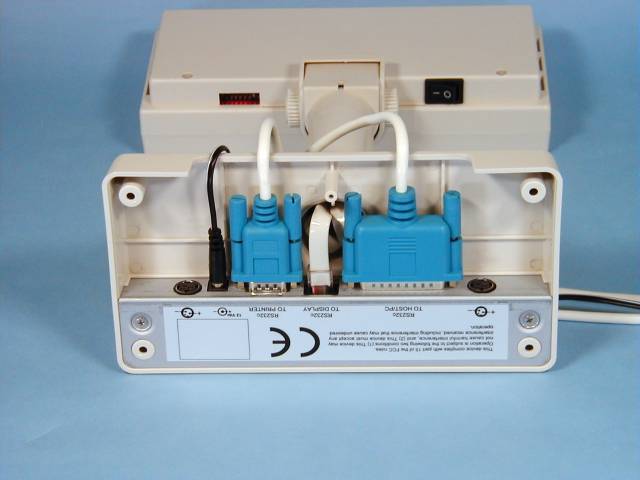

ベースユニット内部のコネクタ
左から電源、プリンタ、表示器、パソコン接続用
製品名 VFD2002E VFD2002E/USB
VFD2002E VFD2002E-B VFD2002E/USB VFD2002E-B/USB
本体色 アイボリー ダークグレイ アイボリー ダークグレイ
表示器 蛍光表示管 VFD (Vacuum Fluorescent Display)
表示色 Blue Green
輝度 350〜700cd/㎡
表示フォント 5(H)×7(V)ドット マトリックス
表示文字種 95英数、32国際(カナを含む)
表示文字寸法 5.25mm(W)×9mm(H)
表示数 20桁 2行
コマンド互換モード CDF22VRS, DSP800, DM-D101II/110, UTC/S, UTC/P, AEDEX, ULTIMATE, CD5220
供給電源 付属ACアダプタによる。  +12VDC (+9〜35V DC)
本体消費電力 3〜6W
インターフェース シリアルポート RS232 USB1.1(USB232-00付属)
コネクタ 内部結線用: 8Pinテレフォンジャック
パソコン接続用: RS232 D-Sub 25pinメス
メスプリンタ接続用: RS232 D-Sub 9Pin オス
寸法仕様 表示パネル 225mm(W)x 92mm(D)x 50mm(H)
支持ポール 382 or 298 or 160 or 74 mm(H) 33φ
支持台座 190mm(W)x 96mm(D)x 27mm(H)平面部
表示部可変角度 上下角度 最大45º
左右回転角度 最大340º
本体質量 約0.8kg
環境仕様 動作温度 +10℃〜+40ºC
保存温度 -10℃〜+50ºC
湿度 0%〜90%RH 結露無き事
付属品 支持ポール(長、短)、ACアダプタ、
接続ケーブル(PC側D-Sub9Pin)1.2m、
日本語マニュアル、
簡易表示ユーティリティ





データベースソフトなどから簡易的に表示を行う、簡易表示ユーティリティ(テクノベインズ製)をお付けしております。
自作ソフトなどからでも、簡単にカスタマディスプレイに表示が行えます。

※ご購入いただいたお客さまのために、VB6から使用する簡単な表示サンプルプログラム(テクノベインズ製、ソース付き) も別途ご準備しております。
ご希望の方は、メールにてお送りいたしますので、ご購入された製品のシリアル番号とお客さま名をご連絡ください。



Visual Basic 2008からVFD2002Eを操作するサンプルプログラムを公開しております。簡単に操作できます。


Windows 7対応について

テクノベインズの社内環境における動作試験では、VFD2002EをWindows 7 PCに接続して、添付ユーティリティソフトから動作することを確認しております。
参考:
Windows 7対応状況


互換コマンドモードについて

互換コマンドモードは、各社カスタマディスプレイ製品の基本的な(一部の)コマンドにたいして、擬似的に同様の動作を行うものです。
同じコマンドを使用した場合でも、仕様の違いにより、動作や表示結果が異なる場合があります。
特にハードウェアに依存する部分では動きが異なります。
互換コマンドモードでご使用いただく場合、あらかじめ動作のご確認をお願いします。

参考→ VFD2002E取扱説明書(PDF:458KB)



USBインターフェースについて

VFD2002E/USBモデルは、シリアルインターフェースのVFD2002Eに、USBインターフェースコンバータ(USB232-00)が付属します。
USB232-00をご使用いただくことで、ノートパソコンなどUSBインターフェースしかない環境でもVFD2002Eをご使用いただくことができます。
VFD2002Eをご購入後、ご使用環境が変更された場合にUSB232-00を後から別途ご購入いただくこともできます。
(USB232-00は、WindowsVistaでは、32ビット版OSのみ対応します。64ビット版OSではご使用いただけません。)


OPOSドライバでの動作について

製造メーカーからのOPOSドライバ供給はありません。
(互換コマンドモードとして、DM-D101II用OPOS ADKサンプルプログラムが正常に動作することは確認しました。
他のアプリケーションでの動作確認は行っておりません。)



プリンタの連結接続について

VFD2002Eを経由してESC/POS系レジプリンタ(シリアルインターフェース:19200bpsまで)を接続するハードウェア機能をもっています。
連結接続で動作するためには、OPOSドライバやお客様によりプリンタ及びカスタマディスプレイ をESCコマンドで切り替えて制御するプログラムを作成する必要があります。
連結動作を行う場合、プログラムからの制御が複雑になるため、プリンタ、カスタマディスプレイは個別にパソコン接続いただく方法を推奨しております。
(テクノベインズではプリンタ連結についての動作保障はしておりません。)

参考→ VFD2002EにDWB48MRS-2を連結接続での使用方法


電源起動時の表示について

VFD2002Eに電源を投入した直後、装置が正しく動作している場合、現在の設定モードが1回表示されます。
表示される設定モードとPC側の通信条件が異なっていないかをチェックすることで、開発時、設置時、トラブル時などに簡単な診断目安となります。

参考→ VFD2002E起動時の表示内容について



ご購入は

テクノベインズショッピングサイトにて販売中です。



在庫について

下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • VFD2002E
  • VFD2002E/USB



製品展示について

本製品は弊社ショースペースにて展示しております。
