VFD2002EにDWB48MRS-2を連結接続での使用方法
カスタマディスプレイVFD2002Eのプリンタ連結接続ポートに、シリアルインターフェースのキャッシュドロワDWB48MRS-2を連結接続して使用する方法をテストしました。
近年のPCはコストダウンのためにシリアルポート搭載数が少なくなってきています。
VFD2002EにはESC/Pタイプのプリンタを連結して使用するプリンタポートがあります。
このポートを 利用するには、切り替え制御によりが必要です。テクノベインズで接続実験を行いました。
 |
 |

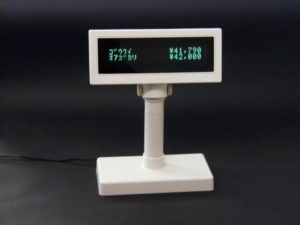

| VFD2002E | DWB48MRS-2 |
プリンタ連結接続コネクタ
プリンタ連結コネクタは9ピンのD-Subコネクタで、PCのシリアル出力と同じ信号になっています。
|
 |
||||||||||||||||||||||||||||

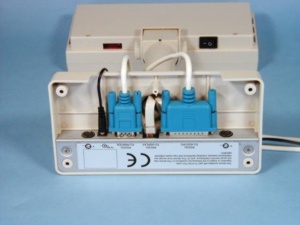

| 左のD-Sub9ピンコネクタがプリンタ連結 右のD-Sub25ピンコネクタがホストPC接続 |
PCが出力したデータは以下のように流れます。
PC データ
→
VFD2002E データ
→
ESC/P
プリンタ通常VFD2002Eの表示コマンドはプリンタへは出力されません。
「周辺機器の選択」コマンドで出力先をプリンタに変更すると、出力先を戻すかVFD2002Eがリセット（電源再投入）されるまでデータはプリンタへ出力されます。
PCからのコマンドは、一旦VFD2002Eが受け取り、プリンタに出力されます。
PC データ
←
ESC/P
プリンタプリンタからのリザルトはVFD2002E内部を通さずにPCへ返されます。
制御方法
VFD2002EはESC/pos, DM-D110 コマンド互換モードで動作させます。
VFD2002Eに連結ポートの切り替えコマンドである「周辺機器の選択」コマンドを用います。周辺機器の選択
以下のコマンドを送ることで、プリンタポートへ出力先が切り替わります。
ここでキャッシュドロワDWB48MRS-2を接続した場合の注意点ですが、DWB48MRS-2はハードウェア制御でないために
プリンタポートへ出力を行う前にVFD2002EのDTR制御を無効にする必要があります。その後続けてドロワオープンコマンドを出力します。
カスタマディスプレイの表示ボーレートにあわせてドロワコマンドを制御します。ドロワオープンコマンドに続けて、再び「周辺機器の選択」コマンドにより出力先をVFD2002Eに戻します。
具体例
Chr$(&H1F), Chr$(&H76), Chr$(1) ' DTR制御OFF {リセット後のDTR制御はONです。} Chr$(&H1B), "=1" ' VFD2002EのPrinterPort選択 ESC=1 ここでドロワオープンコマンド発行する Chr$(&H1B) & "=2" ' VFD2002EのDisplayPort選択 ESC=2

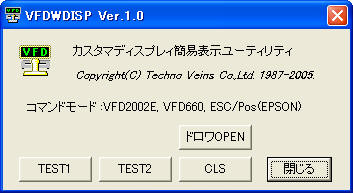

簡易表示ユーティリティ
VFD2002Eの表示ユーティリティに連結ドロワの制御を組み込んだものを作成しました。
vfdwdisp /OPEN でダイアログを表示せずに連結したドロワをオープンできます。
製品のページ
Last Update : 2011/09/09
