TM-L90

お薬手帳や、カルテ貼付用、覚書などにも最適！

EPSON純正の高保存全面ラベル（NTL080-ZHI） をご使用いただくことで、印刷後ラベルの長期間保存が可能。
オートカッター内蔵なので ラベル台紙を任意の位置でカットできます。
Advanced Printer Driver（高速Windowsドライバ）を使用することで、汎用のデータベース、表計算、ワープロソフトから印字ができます。

• ラベル、厚紙チケット、値札などが発行できる、漢字対応のサーマルラベルプリンタ。

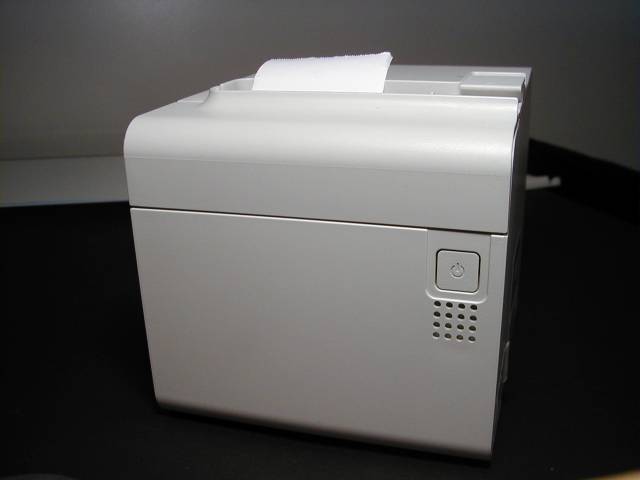

• 縦置き・横置き可能です。
• 小型本体なので、占有スペースが小さく、作業台や机の上にフィットします。
• 印字可能な紙厚は65〜150μm、厚紙のチケットやラベルにもスムーズに印字できます。
• 音の静かなラインサーマル印字方式。150mm/秒の高速印字です。
• 標準添付のロール紙スペーサーを装着すれば80/60/38mm幅のロール紙に対応。用途に合わせてお選びいただけます。
• 主要なバーコードに加え、二次元コード(PDF417、QRCODE、MAXICODE)の印字も可能です。*1
• 用紙交換はドロップイン方式で簡単に用紙交換が可能。
• フルカットできるオートカッター内蔵。任意の位置でカットが可能な全面ラベルにも対応。
• 専用2色印字用サーマルロール紙を使用すれば、黒と赤の2色印字もできます。
• 文字スムージング機能。
• 各種インターフェース対応機種があります。（RS232シリアル、パラレル、USB）
• 底面カバーで、ケーブルコネクタが露出しません。

• ラベル印字ユーティリティと電源がセットになった、ラベル作成セットモデルTM-L90LSP・TM-L90LSUもございます。
  →TM-L90とTM-L90LSP・TM-L90LSUラベルセットで用いているTM-L90はハードウェア仕様が異なります。 　　　←ラベル作成セットモデルは販売終了となりました。

TM-L90で通常ラベルを使用する

TM-L90の場合、用紙レイアウト自動設定によりラベルサイズ等を自動測定し、TM-L90内部の不揮発性メモリに用紙の情報を記録します。
この方法が使用できるのは、使用する用紙がラベル紙、レシート紙、ブラックマーク付レシート紙のいずれかです。

TM-L90でラベルを使用する

TM-L90で全面ラベルを使用する　

全面ラベルは切れ目のない(1ロールが1枚の長いラベルシール)サーマルラベル用紙です。
印刷後プリンタのオートカッターで切断することで、任意の長さのラベルを発行できます。
専用全面ラベルについてのみオートカッターでカットできます。
ラベル発行ごとに印刷内容が一定しない用途に最適です。

ご利用例：処方箋薬局の発行するお薬手帳、カルテ貼付用投薬内容・処置内容メモなど（高保存ラベルをご使用ください。）
全面ラベルの場合、通常ラベルと設定方法が異なります。下記をご覧ください。

TM-L90で全面ラベルを使用する

※専用ラベルは糊残りなど起こしにくい糊を使用し、実際にカットテストを繰り返した、メーカー純正製品です。
専用全面ラベル紙以外の糊が付いているラベル部分をオートカッターでカットすると、糊残りなどが発生し、カッター機構などプリンタに重大な障害を生じます。


ケーブル接続方法

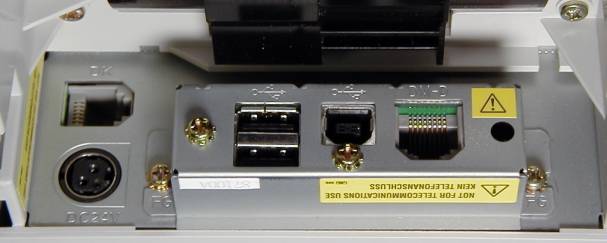

ケーブルはTM-L90底面のカバーをはずし、それぞれのコネクタに接続します。
底面カバーはネジ止めでなく、ラッチにて止まっています。下記の開け方を参考にして開けてください。
また、ケーブルを出す位置の切りかきを取り、蓋を戻します。

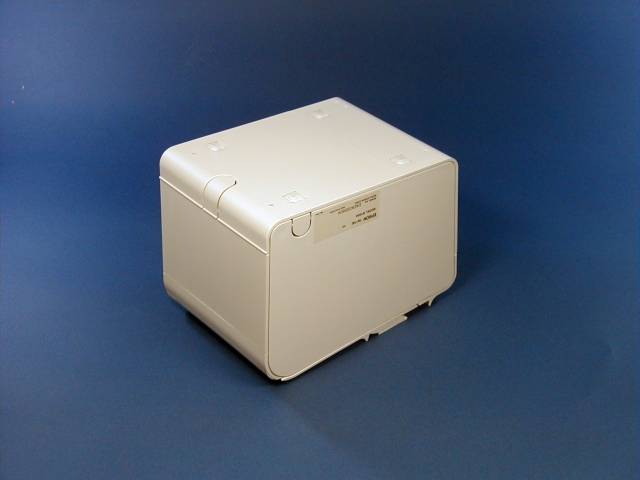

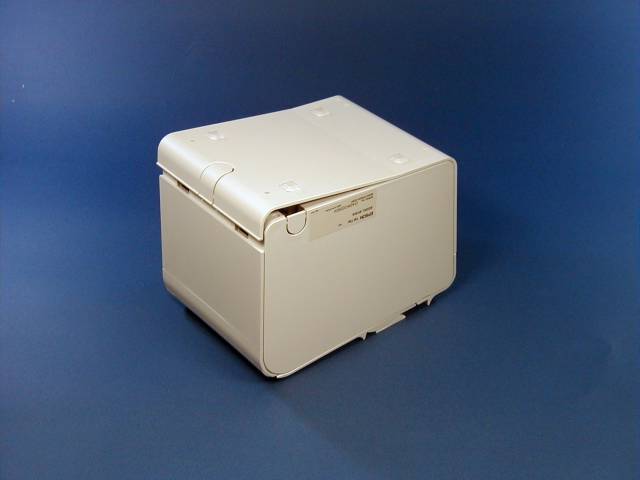

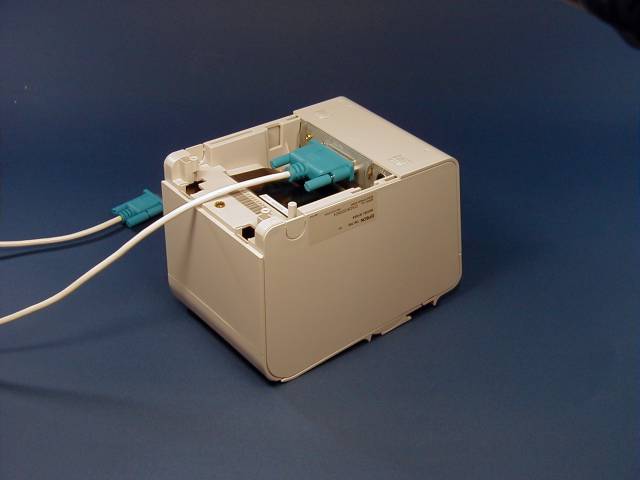

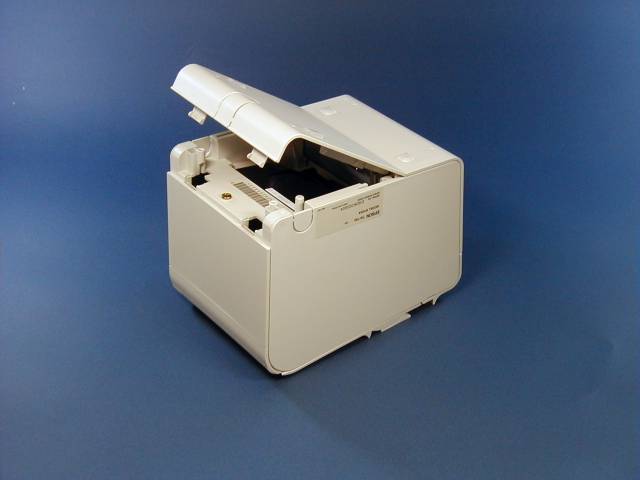

TM-L90を裏返します。	上記方向を上に押し上げます。	そのまま持ち上げると蓋ははずれます。	ケーブルを接続します。

USB I/F

USB/IFには2個のダウンストリームコネクタが準備されています。
バスパワーでの動作となりますので、供給電力は各々100mA以下でご使用ください。

紙交換方法

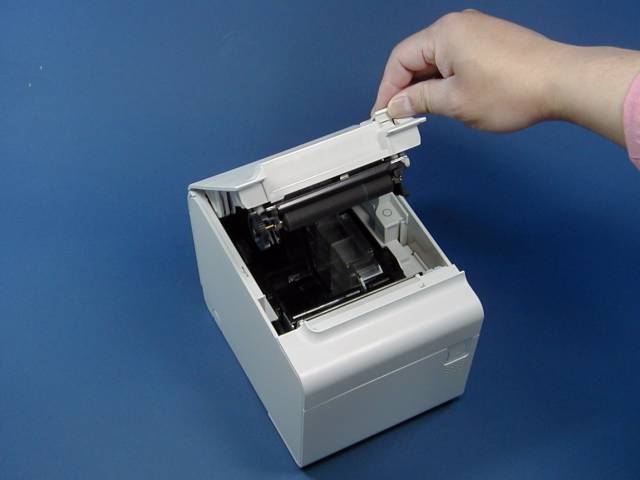

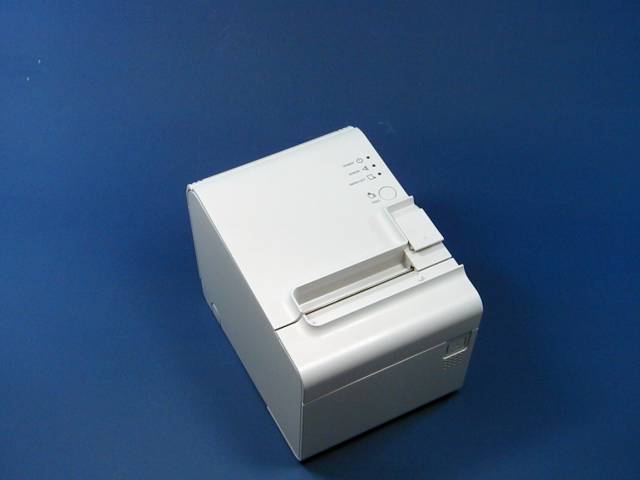

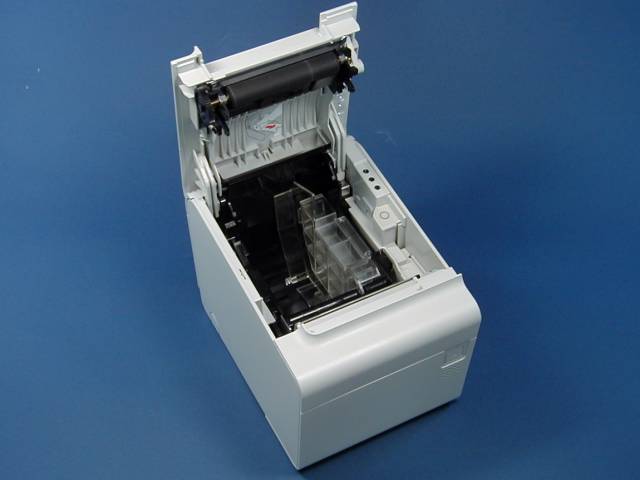

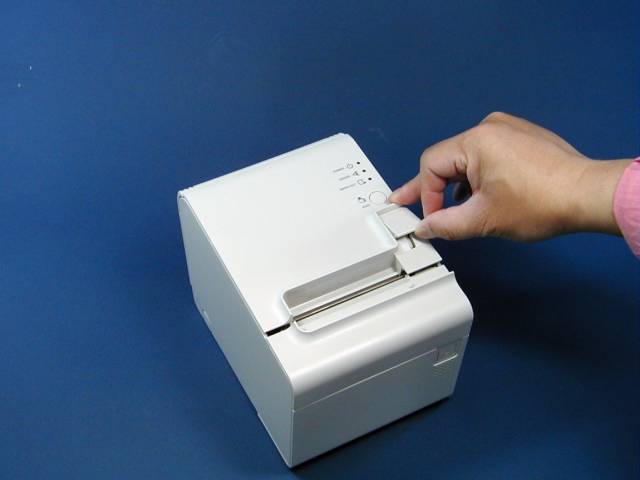

TM-T90	レバーを持ち上げる	蓋を持ち上げる	全開状態

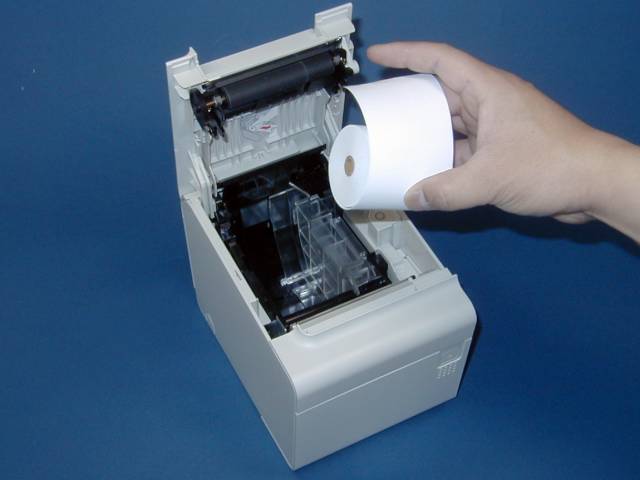

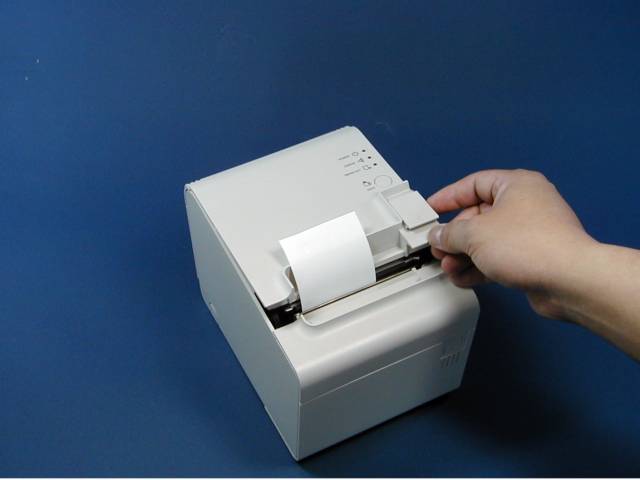

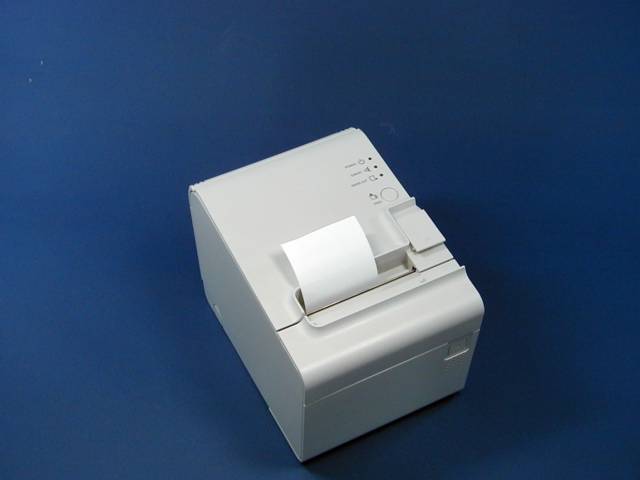

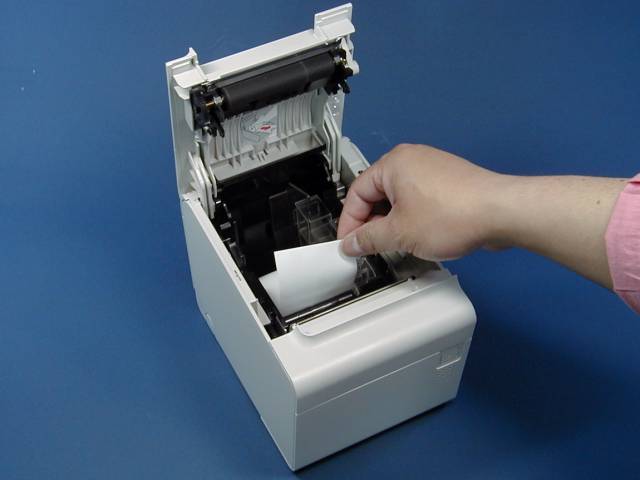

ドロップインで紙を入れる	紙の端を持ち上げる	蓋をする	カチッとロックさせる

印刷用サーマルラベルロール紙

製品にはご購入時サーマルラベルロール紙1巻が同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。

• ご注文方法

　

長期保存ラベルについて

医療関連（カルテ、医薬品ラベル）や業務ラベル（法定調書・伝票、保存帳票添付用、記録ラベル）などで、印字した感熱ラベルを長期保存される場合は、高保存タイプの感熱ラベルをご使用ください。
TM-L90用のEPSON純正サプライ品として、高保存仕様の全面ラベル（ラベル型抜き（ダイカット） されていない、切れ目のない1枚の長い巻きラベル）が1種でございます。
お薬手帳や処方箋ラベル添付用としてご利用いただいております。
また、上記以外の高保存感熱ラベルにつきまして、ダイカットや、それ以外の幅についても、特注ラベルとして作成が可能です。
テクノベインズまでお気軽にご相談ください。

高保存タイプは、ラベル用紙の仕様として10年保存です。
高保存タイプ感熱ラベルは、感熱用紙材のほか、粘着材が一般的なラベル用素材と比較して、長期保存条件において、印字に影響を与えにくいものとなります。
※保存性能は用紙メーカー仕様上における標準環境下での印字後の保存性能であり、量産される用紙個別の保存性能を保証するものではありません。
ご使用いただく/保存される環境などにより、ラベル印字後の保存性は異なります。

ご注意

すでに販売終了しておりますが、TM-L90とラベル作成ソフトとのセットモデルTM-L90LSP・TM-L90LSUに付属する専用TM-L90とは製品仕様が異なります。
ラベル作成セットモデルの専用TM-L90は日本語フォントを内蔵していません。
また、ラベル作成セットモデルTM-L90LSP・TM-L90LSUは、「EPSON Business Label Software」専用プリンタのため、他のアプリケーションからの印刷は動作保証外となります。

ご購入は

テクノベインズショッピングサイトにて販売中です。

• ショッピングサイトはこちらです。
• 業務用プリンタ
• TM-L90

　

製品展示について

本製品は弊社ショースペースにて展示しております。

参考

• メーカー製品情報
• EPSON製品の開発方法について
• レジプリンタ
• 接続ケーブル
• TM-T90 Advanced Printer Driver
• 周辺機器構成参考例
• EPSON OPOS ADK（OCXドライバ）のサンプルプログラムを動かしてみよう
• プリンタフォントを用いた印字プログラム開発の際の注意事項
• TM-L90LSシリーズ　ラベル作成ソフト使用方法
• TM-L90でラベルを使用する
• TM-L90で全面ラベルを使用する

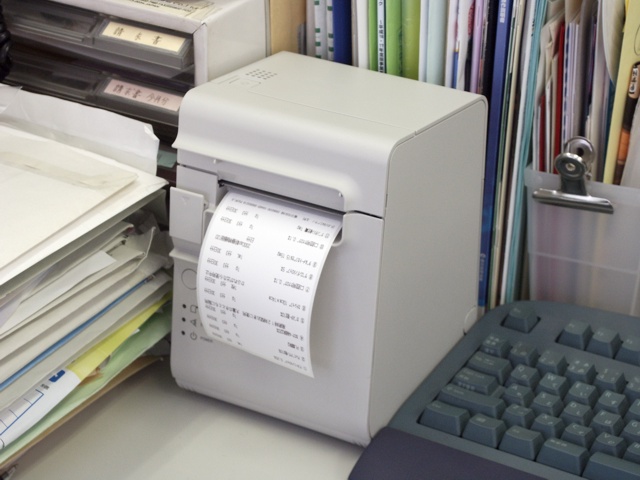

• PSLM 2のご紹介[TM-L90開発事例]
