TM-L90で全面ラベルを使用する


以下はTML90U101をWindowsXPで使用する場合の説明です。

TM-L90はサーマルラベルプリンタです。レシート発行の他に、ラベル発行を行うことができます。

ラベルプリンタとして使用する場合、通常は「TM-L90 Label」用ドライバをインストールしますが、全面ラベルを使用する場合は、「TM-L90 Receipt」用ドライバをインストールします。

全面ラベルにはブラックマーク(台紙裏の黒いマーク。ラベルの頭出し検出用)がありませんので、「TM-L90Label」で使用すると、ブラックマークを検出しようとして、ラベルをずっと送り続けてしまいます。



TM-L90のプリンタドライバをインストールする

1.EPSON Webサイトより、プリンタドライバをダウンロードしておきます。

http://www.i-love-epson.co.jp/dl_sas/index.htm

2.TMプリンタをPCに接続する前に、プリンタドライバのインストールを行います。

インストーラADT208J.exeを実行します。

「使用許諾契約に同意します」を選択し、「次へ」をクリックします。



ファイルを保存するフォルダを確認の上、「次へ」をクリックします。





「OSの選択」で、お使いのOSが選択されていることを確認し、「次へ」をクリックします。

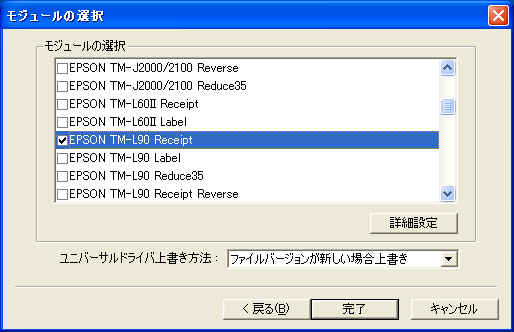

モジュールの選択を行います。全面ラベルを使用するにあたり、EPSON TM-L90 Receiptを選択します。

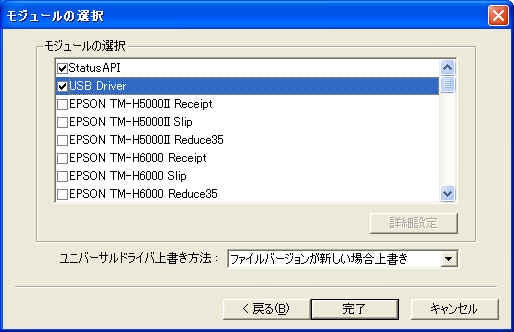

この例ではUSB I/F(TML90U101)を使用していますので、USB Driverも選択しています。

選択したモジュールを確認の上、「完了」をクリックします。

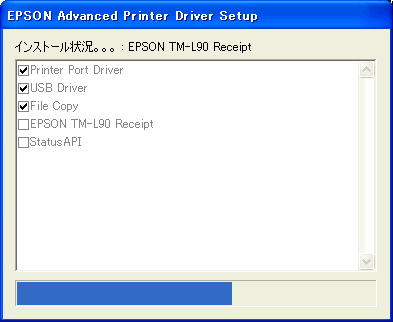

インストールが開始されます。



インストールが完了すると、上記の画面が表示されます。「はい」をクリックすると、PCが再起動します。各種設定を有効にするためには、PCの再起動が必要です。



TM-L90をPCに接続する

1.PC本体の電源を入れます。

2.ACアダプタ(PS-180・AC-170)を、TM-L90に接続します。

3.ACアダプタをコンセントに接続します。

4.USBケーブルのBコネクタを、TM-L90に接続します。

5.TM-L90の電源を入れます。

6.USBケーブルのAコネクタを、PCのUSBポートに接続します。



USBデバイスドライバのインストール

TM-L90を初めてPCに接続すると、「新しいハードウェアの検出ウィザード」が表示されます。

「一覧または特定の場所からインストールする」を選択し、「次へ」をクリックします。



「次の場所を含める」にチェックを入れ、「\EPSON Advanced Printer Driver\USB Driver」がある場所を指定、「次へ」をクリックします。



上記の画面が表示されますが、問題ありません。「続行」をクリックします。



「完了」をクリックして、インストールを終了します。



TML90U101が正常にインストールされていることを確認します。

スタート => マイコンピュータ マウス右クリック => プロパティ => ハードウェア => デバイスマネージャ => USBコントローラ

上記のように、「EPSON USB Controller for TM/BA/EU Printers」と表示されます。

いったんUSBデバイスドライバのインストールが完了すると、2回目以降は接続するだけで自動的にUSBドライバを読み込み、動作します。



ポートの設定方法

スタート => コントロールパネル => プリンタとその他のハードウェア => プリンタとFAX

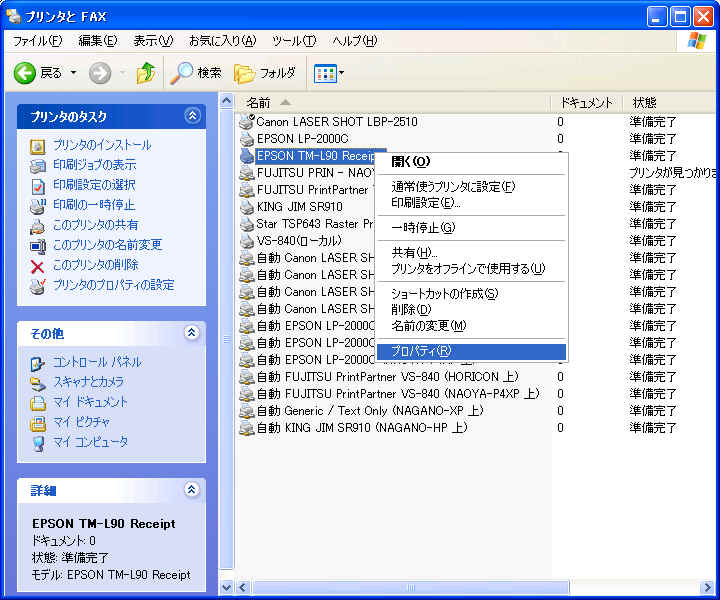

以下の画面が表示されます。

TM-L90 Receiptを選択、マウス右クリック => プロパティをクリックします。

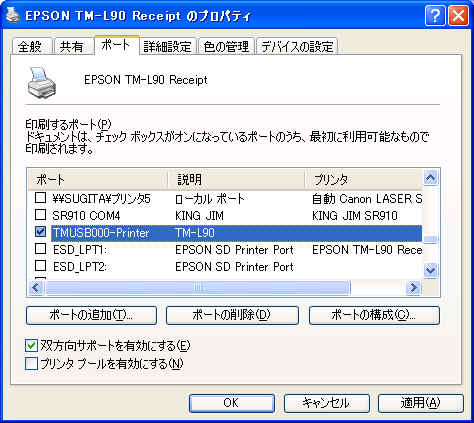

上記画面が表示されます。「ポート」タブを選択、ポートで、「TMUSB000-Printer」にチェックを入れます。

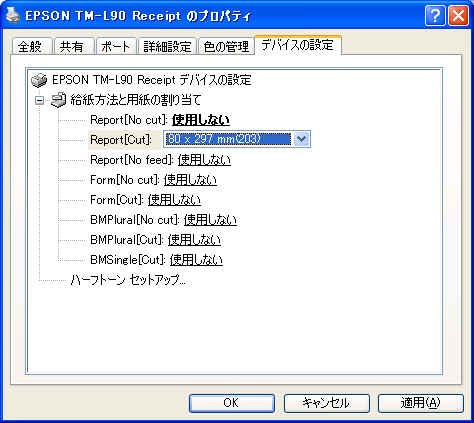

「デバイスの設定」タブのReport[Cut]欄で、使用するラベルサイズを選択します。

ここではNTL080-ZHIを使用しますので、80*297mmを選択します。

Report[Cut]以外は、「使用しない」に設定します。

上記設定後、「適用」をクリック、「OK」をクリックします。

これらの設定により、ドキュメントの最後でラベルをカットします。ラベルごとに必要な長さでカットしますので、ラベルが無駄になりません。



アプリケーションでの設定と印字

ここではWord2000から印字を行います。

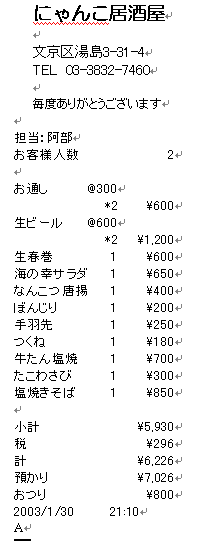

ダミーのドキュメントを用意します。

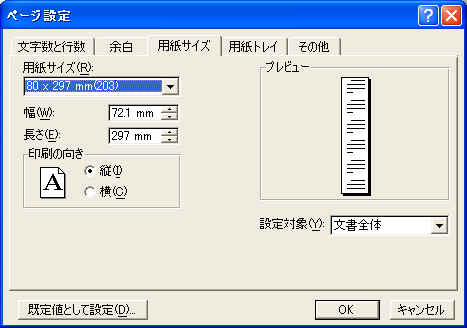

ファイル => ページ設定 => 用紙サイズタブ

「用紙サイズ」で「80*297mmを」選択します。

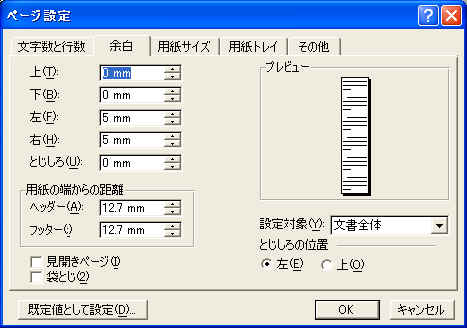

「余白」タブで、任意の余白を設定します。「OK」をクリックします。

印刷を実行します。ラベルが印字されます。ドキュメントの最後でラベルがカットされます。

ラベルごとに必要な長さでカットしますので、ラベルが無駄になりません。



参考



Last Update : 2011/09/09
