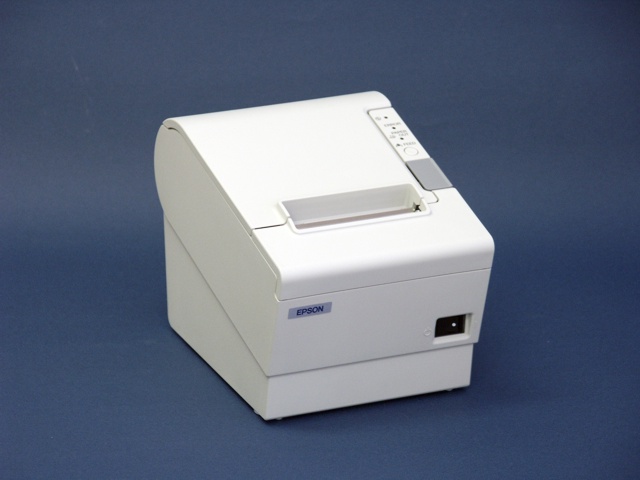

TM-T88IVシリーズ サーマルレシートプリンタ

• ドロップイン方式によりロール紙交換が容易
  使いやすさを追求したサーマルレシートプリンタ
• 80mm幅ロール紙モデルと、58mm幅ロール紙モデルを用意。
  ボディーカラーもクールホワイトとダークグレーの2カラーから選択が可能です。
• ロール紙をそのまま投げ込むだけで交換完了のドロップイン方式を採用。
  ヘッドクリーニングなどのメンテナンスも容易に行えます。
• ラインサーマル印字方式の採用により、静音高速印字
  （印刷速度：200mm/S、 従来機：150mm/S）を実現しました。
• 携帯電話などで大活躍の二次元バーコードであるQRコードに対応。
• レジでの美観、故障予防などに役立つケーブルコネクタカバーを標準添付。
• ページモードによりレシートを自由にレイアウトできます。
• ページモードにより64倍角までの文字サイズが選べ、しかもスムージング機能により、どのサイズでも美しい文字が印刷できます。
• ページコマンドのバーコードコマンドにより縦方向・横方向に印字できます。
  また白黒反転印字も可能ですので、お店のロゴやマークなど効果的に表現できます。
• TM-T88シリーズ　TM-T88IIIの後継機種です。従来機種TM-T88IIIとの機器互換性は非常に高いです。
  （旧機種との比較評価レポート by テクノベインズ技術部）
  Windows用プリンタドライバも新機種対応となっております。

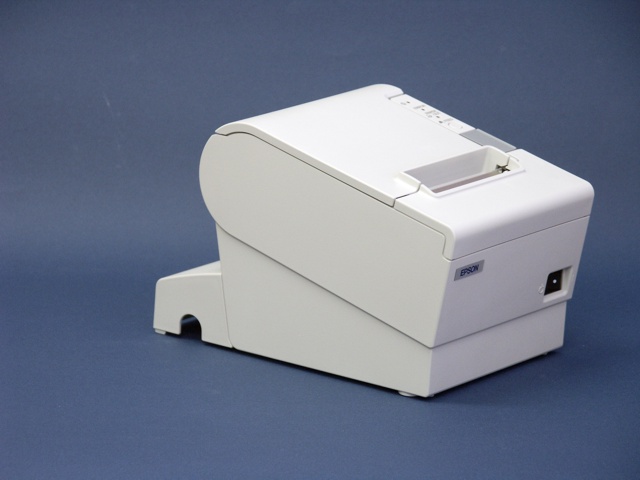

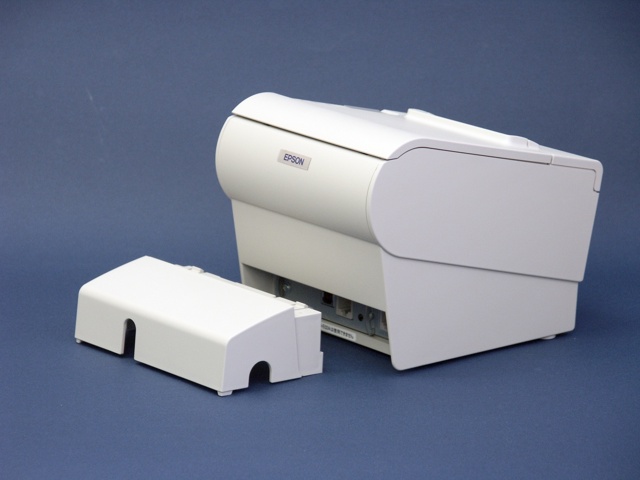

付属ケーブルコネクタカバー

用紙幅 型番 ボディカラー インターフェース 80mm TM-T884 クールホワイト RS232Cシリアル(D-Sub 25Pinメス） TMT884111 ダークグレイ TM-T884P クールホワイト 双方向パラレル （IEEE1284 Type B 36Pin） TMT884P871 ダークグレイ TMT884U481 クールホワイト USB 2.0 TMT884U521 ダークグレイ TMT884E491 クールホワイト 100Base-TX/10Base-T Ether Net TMT884E531 ダークグレイ TMT884W721 クールホワイト 無線LAN (IEEE 802.11b) ※無線LANタイプにつきましては、現在お取り扱いはしておりません。 TMT884W641 ダークグレイ 印字桁数：21/42/56桁（24×24dot[漢字]/12×24dot[フォントA] / 9×17 dot[フォントB]） 対応ロール紙： サーマル用紙 79.5±0.5mm×φ83.0mm（Max） 消費電力：約43W 用紙幅 型番 ボディカラー インターフェース 58mm TMT884021 クールホワイト RS232Cシリアル (D-Sub 25Pin メス） TMT884512 ダークグレイ TMT884P861 クールホワイト 双方向パラレル （IEEE1284 Type B 36Pin） TMT884P872 ダークグレイ TMT884U501 クールホワイト USB　2.0 TMT884U522 ダークグレイ TMT884E511 クールホワイト 100Base-TX/10Base-T Ether Net TMT884E532 ダークグレイ 印字桁数：15/30/40桁（24×24dot[漢字]/12×24dot[フォントA] / 9×17 dot[フォントB]） 対応ロール紙： サーマル用紙   57.5±0.5mm　×　φ83.0mm（Max） 消費電力：約34W [電源、接続ケーブルは、本体とは別売です。] 共通仕様 印字方式 ラインサーマル ヘ ッ ド 仕 様 印字ドット密度 180dpi×180dpi  (7.1 dot/mm) 印字幅 80mm仕様：72mm(512dots)、58mm仕様：50.8mm(360dots) 印字桁数 80mm仕様：21桁（漢字）, 42桁(フォントA), 56桁(フォントB) 58mm仕様：15桁（漢字）, 30桁(フォントA), 40桁(フォントB) 文 字 仕 様 フォント 24×24（漢字） / 12×24(フォントA)　/　9×17(フォントB) 文字サイズ 1.41（W）×3.39（H）mm　/　0.99（W）×2.4（H）mm　/　3.39（W）×3.39（H）mm 文字種 英数字95文字、国際文字37文字、拡張グラフィック文字128文字×11ページ、 漢字JIS第一・第二水準6879文字、特殊文字845文字 バーコード規格 UPC-A, UPC-E, JAN8(EAN8), JAN13(EAN13), CODE39, CODE93, CODE128(EAN128), ITF,CODABAR(NW-7),QRCODE 受信バッファ 4Kバイトまたは45バイト シリアル通信速度 2400, 4800, 9600（デフォルト）, 19200, 38400, 57600, 115200bps (RS232Cシリアルモデルのみ)　DIPSWでは4800〜38400のみ設定可能 印字速度 最大200mm/S (高速グラフィック印字最大200mm/S) オートカッタ パーシャルカット（左端1点切り残し） 電源電圧 24V DC±7% 別売り電源PS-180・AC-170を使用 信 頼 性 寿命 オートカッタ：150万カット MCBF （メカニズム）5,200万行 MTBF 36万時間 騒音 約55ｄB （Bystander position) オートカット動作を含む 温度 動作時：5℃〜45℃、保存時：-10℃〜50℃（用紙を除く） 湿度 動作時：10%〜90%RH、保存時：10%〜90%RH（用紙を除く） 外形寸法 145(W)×195(D)×148(H)mm 本体質量 約1.8kg EMI規格 VCCI クラスA 別売オプション　[電源、接続ケーブル類は本体に付属していません。] AC電源・ 電源ケーブル PS-180・AC-170 [AC電源・電源ケーブルは別売] RS232シリアル接続用ケーブル Dsub25M⇔9F OI-C01 メーカー推奨品 パラレル接続用ケーブル Dsub25M⇔セントロ36pin PRCB4N メーカー推奨品 JPC-18 汎用 USB接続用ケーブル USB A⇔USB B USBCB2 メーカー推奨品 2AB-18 汎用

紙交換方法

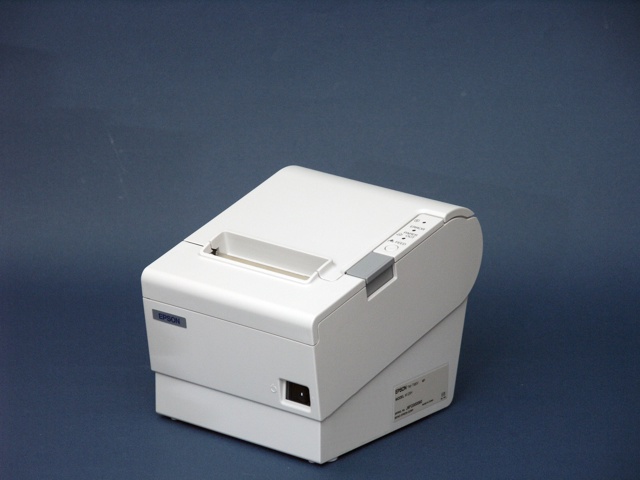

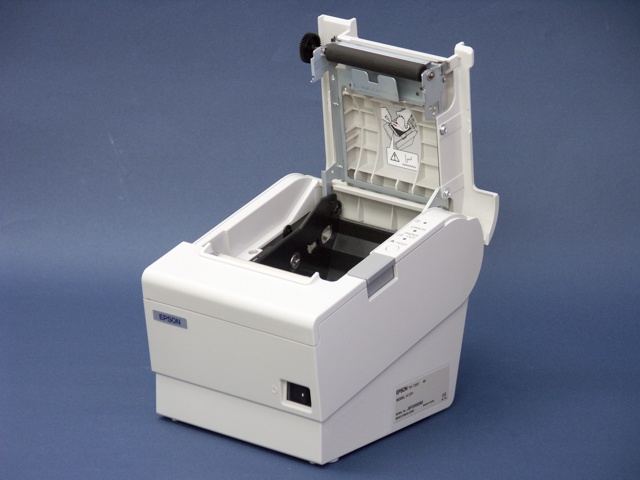

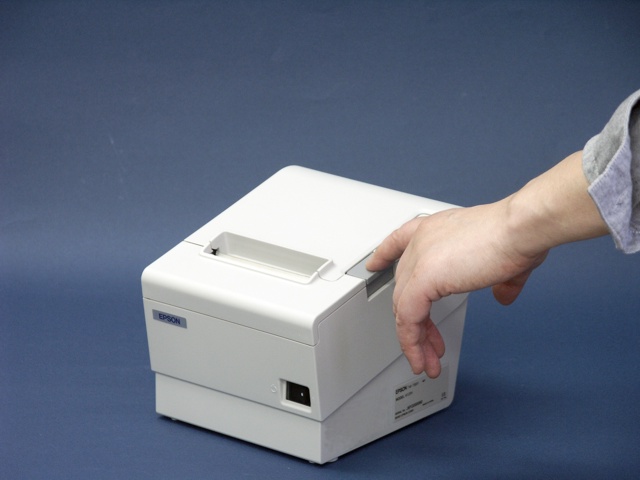

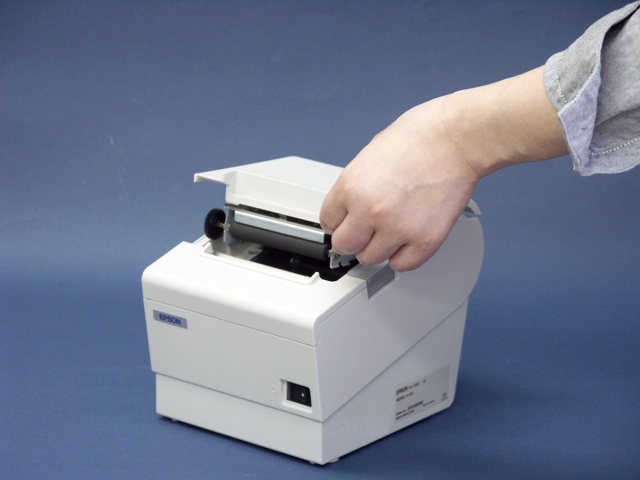

TM-T88IV	ボタンを押す	蓋を持ち上げる	全開状態(80mmモデル)

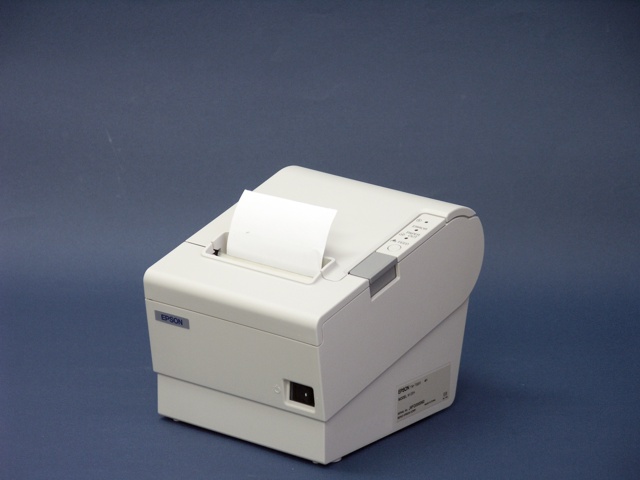

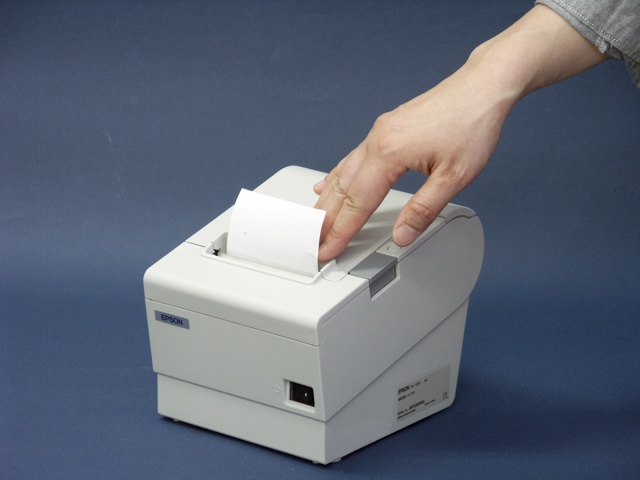

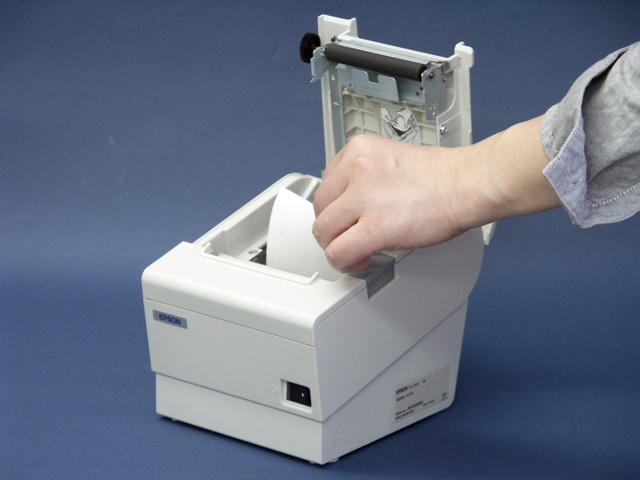

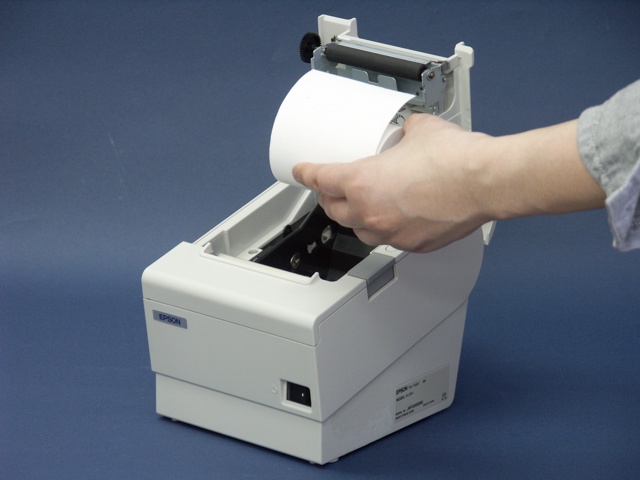

ドロップインで紙を入れる	紙の端を持ち上げる	蓋をする	カチッとロックさせる

サーマルロール紙を入れる際は、向きを間違えると印刷面が裏となるために印刷されません。
また巻き込み等による故障の原因となりますのでご注意ください。

印刷用サーマルロール紙

製品にはご購入時サーマルロール紙1巻きが同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。

• レシート用 サーマル ロール紙価格表

組み合わせると便利な商品

最近のサーマルプリンタは動作が非常に静かなため、キッチンプリンタなどでご使用の場合は、印刷出力に気がつかないことがあります。
PRNBLBは、レジプリンタのドロワ出力信号を用いて電子ブザーを鳴らし、印字結果をお知らせするアラーム装置です。
