ネットワーク対応VFDディスプレイ VFD86F-LAN
開発・製造：テクノベインズ

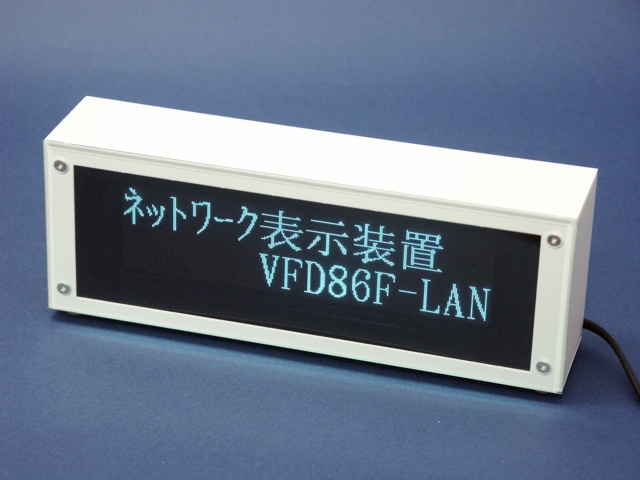

VFD86F-LANディスプレイユニットは
、イーサネットに接続し、離れた場所のパソコンから文字を表示するディスプレイ装置です。
高密度ドットマトリクス方式VFD（蛍光表示管）*1を用いた美しい表示は、室内での情報表示や案内表示において最適です。
離れた場所からでも良く見える、最大文字高41mmの大きな文字表示が可能です。[32ドット倍角表示]
- 幅広い発光スペクトルを持つ蛍光表示管VFD(Vacuum Fluorescent Display)は、室内の落ち着いた雰囲気に調和します。
- 内蔵32ドット漢字フォントにより、美しい漢字文字表示。 漢字8桁2行 全角・半角およびANK文字対応。
- 内蔵16ドット漢字フォントにより、多く文字を表示可能。 漢字16桁4行 全角・半角およびANK文字対応。
- 縦、横それぞれ2倍角、4倍角による拡大文字表示 （32ドットフォントは縦2倍角まで） 最大文字サイズ：2桁1行対応
- メッセージスクロール表示機能により、電光ニュースやメッセージボード・広告などのスクロール表示。
- 会議室予約システムや施設管理システムなどのソフトウェアに組み込んでの運用、本部からのリアルタイムでの情報発信やデータ表示に最適です。
- 10/100Base-T プロトコルスタック機能搭載イーサネットコントローラ(NIC)内蔵により、外部コントローラ無しでダイレクトにネット接続。
イーサネットLANケーブルと電源を接続するだけで、簡単に接続ができ、複数のVFD86F-LANを制御できます。- オプション金具により、壁掛やDINレールへの取付に対応。
- Windows XP用表示ユーティリティ付属。 画面ボタンに設定したメッセージを表示できます。
表示例もご覧ください。

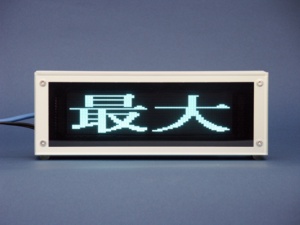

 1文字 83mm×41mmの大きな文字表示も可能 [32ドットフォント横4倍縦2倍角表示] |
|
||||||||||||||||||||||||||

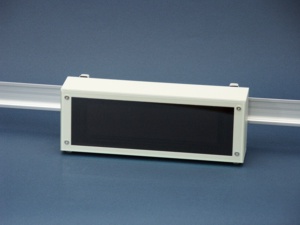

 オプション金具によるDINレール取付 |
|||||||||||||||||||||||||||

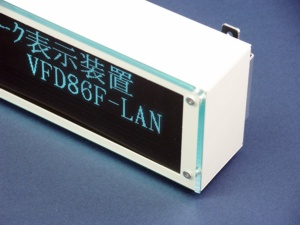

 正面からは透明、側面からはアクセントがついた ガラスエッジ加工のフロントアクリルパネル |
主に屋内用の装置で、高級感のある表示として用いられています。
利用例
- 会議室入口に壁掛設置： 予約・空き室表示
- ホテルや会議場で机において： 講演会の講師・題目・時間表示、式場案内
- コンサート、ピアノ発表会： 演奏者・曲目表示
- オフィスセキュリティ： 管理されたロッカーやPC端末など、使用許可された担当者名表示による不正行為の抑止効果
- DINレールに取り付けて： 工場の生産目標数表示、工程指示、生産実績表示、QC
- 学校・大学教室： 講座名、時間、試験会場、休講、掲示板として
- 市役所、区役所、出張所などの窓口対応表示、担当者氏名、お知らせ・ニュース表示
- 病院、調剤薬局にて： 顧客受付、患者受付、薬窓口、順番表示、待ち時間表示、お知らせ・ニュース表示、電光メッセージ
- 焼きたてパン： 焼きたてパン販売時間、 お勧めパン
- 店舗の売上向上のセールスツールとして： 棚広告、E-POP、タイムセールスの商品、金額、メッセージ表示
- 居酒屋、回転寿司： 待ち時間、お勧め、注文表示、精算枚数
- レンタルスタジオ： 予約表示、持ち時間、終了のお知らせ
- CTI： 電話状況表示、発信者名表示
- サーバー管理： ネットワーク障害の表示、トラフィック量の表示
今、必要とするメッセージを表示することができ、また状況に合わせて表示を変更・変化させることで、
販売現場での売上向上、販売促進などにも最適な表示装置です。また、集めたデータやPCソフトにて計算した結果を表示できるので、混雑予想や待ち時間、仕上がり時間などにもご利用いただけます。
表示ソフト
 |
 |

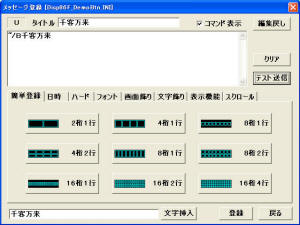

| ボタンを押すとメッセージが表示されます。 | ボタンに表示する内容を登録します。 簡単登録により、簡単にメッセージ表示できます。 コマンドを使用することで、細かな表示設定が行えます。 |

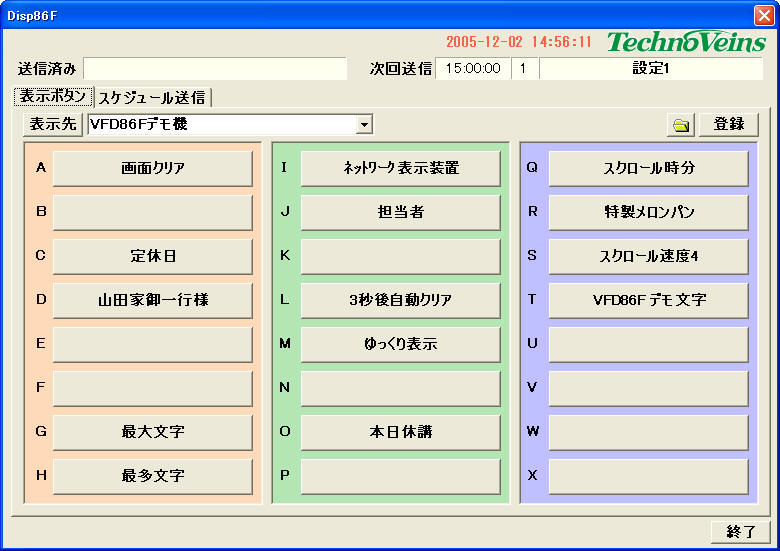

表示ソフトDispVFDは、Windows 7で使用できる表示プログラムです。
画面に表示されたボタンにメッセージを割り付けることができるので、簡単に表示装置を使用することができます。
DispVFDは8台までのVFD86F-LANにメッセージを送ることができます。
TVLP12など、タッチパネルLCDと組み合わせると、さらに便利にご使用いただけます。
また、スケジュール送信機能を用いると、指定した時間に表示ソフトDispVFDからメッセージを自動的に送信できます。
スケジュール設定ファイルを読み込む/切り替えることで、いろいろなシーンに合わせた自動表示を行うことができます。例
- 平日の表示設定
- セール特売日の表示設定
- 月曜日の時間割表示
- XX製造の作業工程指示
ソフト開発・SI様や自社でプログラムを作成されるお客さまのために、制御用として、表示ソフトSendVFDもございます。
表示ソフトSendVFDは、データベースやExcelなどからでも簡単に使用することができます。
表示メッセージを引数として渡す実行形式のプログラムで、実行後終了します。
ダイアログ等の表示を伴わずに実行できますので、他のソフトウェアからVFD86F-LANにメッセージを表示できます。
パラメータとしておよび表示コマンド（DispVFDと共通）を加えることで、書式等を設定することができます。

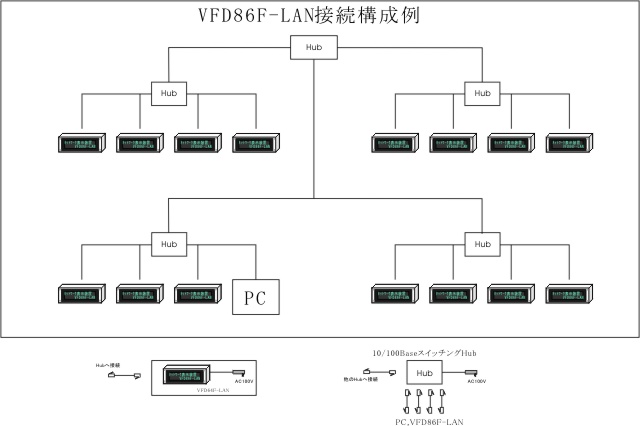

ネットワーク構成・設置について
いろいろなVFD86F-LANの設置運用については、VFD86F-LAN設置についてをご覧ください。
その他
システムインテグレータ様用のソフトウェアと組み合わせてシステムでご販売いただけるように、弊社ソフトウェア等の付属しない組み込みモデルVFD86F-LAN(EM)も準備しております。こちらは、組込用の特別仕切り価格にて販売しております。
金具本体、取付金具などの特注対応も承っております。
製品および表示ソフトにつきまして、ご要望・ご質問等などがございましたら、お気軽にテクノベインズまでお問合せください。
パッケージ版表示ソフト以外の表示機能対応や表示装置を利用した管理プログラムなどにつきまして、別途プログラム開発もお受けしております。
テクノベインズまでお気軽にご相談ください。
sales@technoveins.co.jp 電話:03-3832-7460 担当:阿部・高久
