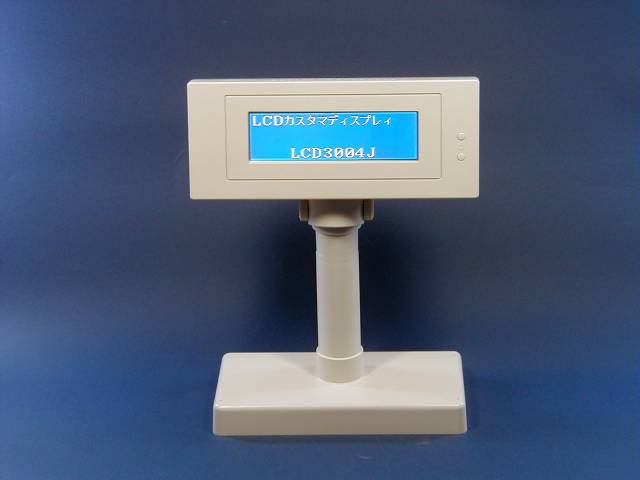

漢字カスタマディスプレイ ＬＣＤ3004Ｊ |
バックライトＬＣＤタイプ カスタマディスプレイ
ＬＣＤ3004Ｊは、商品名や釣銭、各種メッセージなどを表示する表示装置です。
30桁4行の半角英数カナ文字または15桁の漢字を表示できます。また、縦倍表示により上下２行での表示も可能です。
文字表示は見やすい白色で、背景色は鮮やかな青色バックライトです。

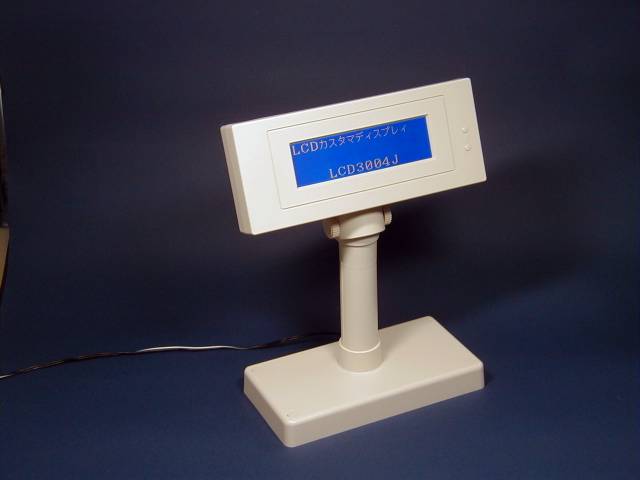

大きな文字（漢字：縦8.44mm * 横8.44mm）なので、すこし離れた場所からでも見やすい表示機です。またディスプレイユニット自体の、上下左右の角度調整もできます。
長さが異なる2種類の支持ポールが付属しています。
ポールの組み合わせ調節することにより、見やすい高さに設置できます。（4段階の高さが選べます。）パソコンや専用装置などのRS232Cシリアルインターフェースでパソコンと接続します。
USBインターフェースに接続できるUSBコンバータ(USB232-00)が付属したＬＣＤ3004Ｊ/USBモデルもあります。
漢字フォントＲＯＭ内蔵なので、キャラクタコードを送ることで漢字表示ができます。
案内装置、各種制御装置などパソコンを使用できない用途でも漢字によるメッセージ表示機としてご利用いただけます。
(組み込み用途は別途御問い合わせください。)
|
|
※文字寸法は表示フォントサイズでなく、フォント枠としての最大サイズを示します。 |
||||||||||||||||||||||||||||||

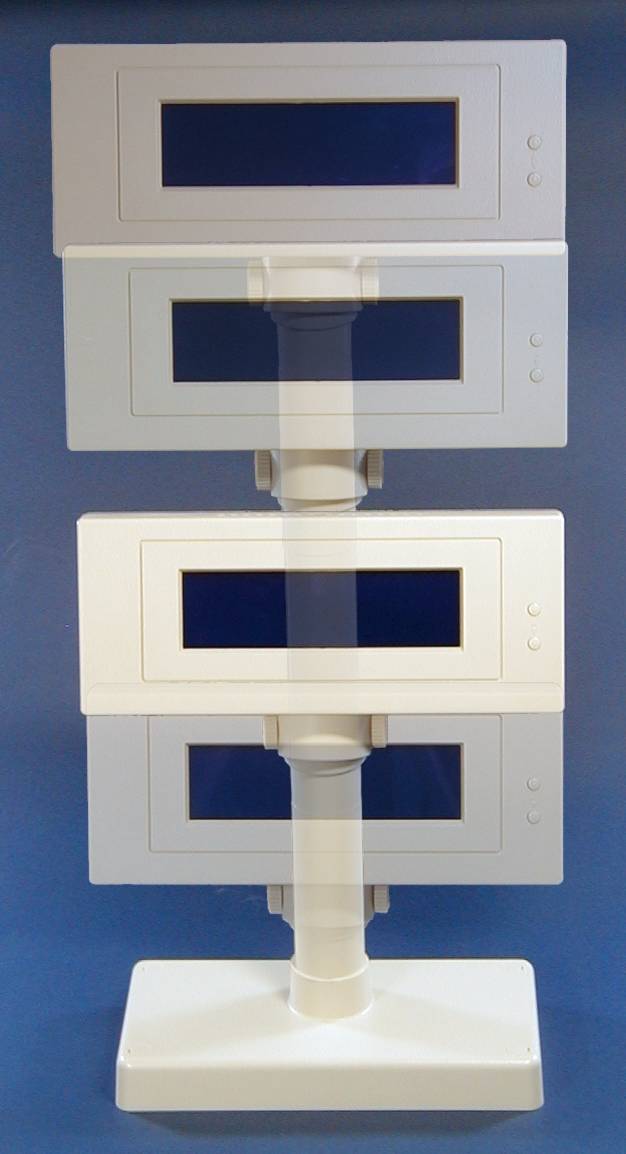

 延長ポールで４段階の高さが選べます。 |
ご利用例
以下の表示例のように、漢字表示ができますので、多くの場面でご利用いただけます。
また、ネットワークに接続することで、離れた場所や各種システムの表示装置としてご利用いただけます。
 |
 |
 |
 |

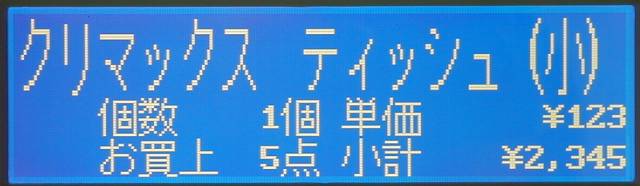

| レジの商品表示 縦倍角、全角半角混在例 |

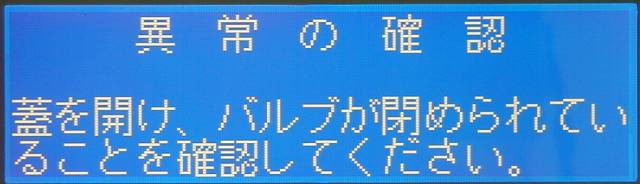

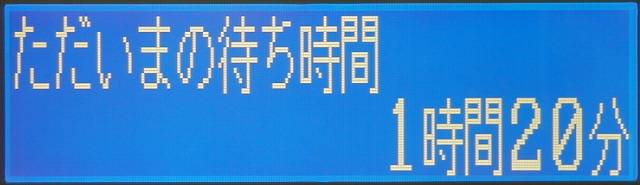

制御装置の日本語によるエラー表示例 | 待ち時間表示 上下２行とも縦倍角表示例 |

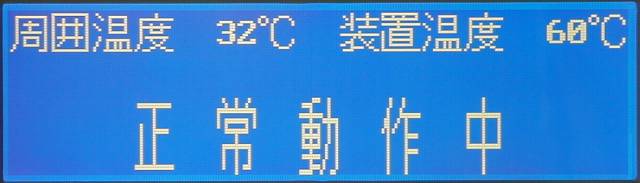

制御装置の状態表示 下行のみ縦倍角 |
 |
 |
 |
 |

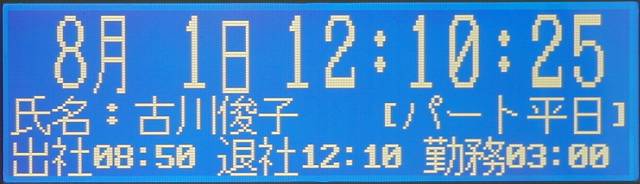

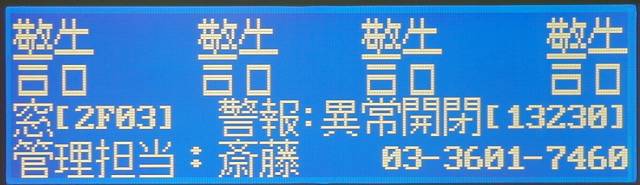

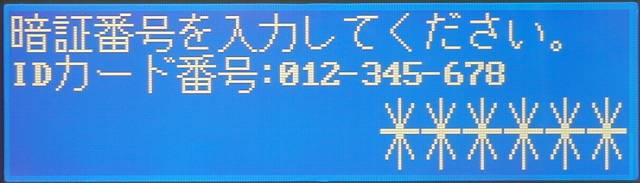

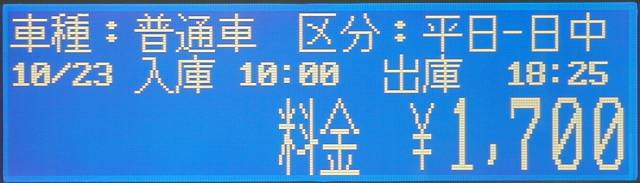

| セキュリティ装置の表示 | タイムカードシステム | 駐車料金 | 暗証入力 |
 |
 |
 |
 |

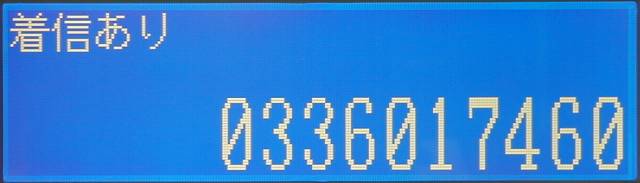

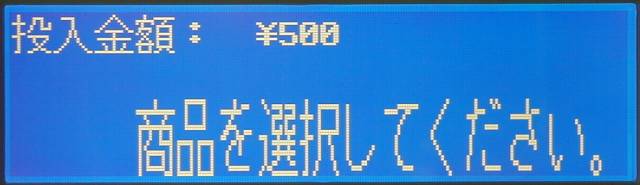

| 自動販売機などに | 入口での自動受付対応 | 電話着信表示 | 販売予告表示 |
 |
 |
 |
 |

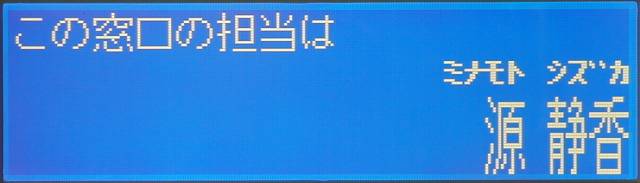

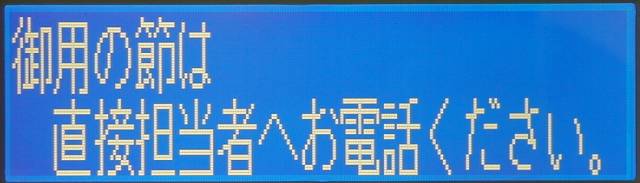

| 応対窓口の表示 現在の担当や休憩表示など |

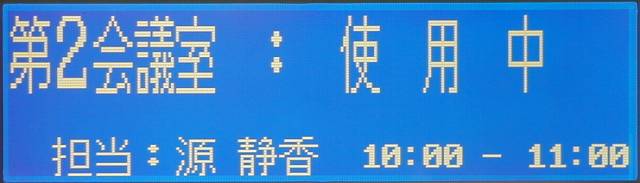

会議室予約システム コンピュータ連動表示に |

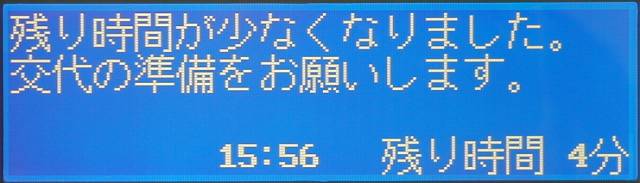

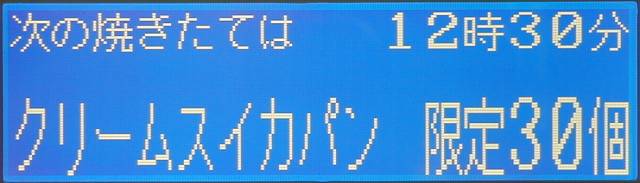

システムタイマーと組み合わせ、残り時間を表示 | 商品名や商品説明表示 |
表示４行のうち、上２行または下２行の縦倍角文字による表示機能により、見やすい表示レイアウトができます。
全角文字および半角文字は混在表示が可能です。
表示方法
Windowsのデータベースソフトなどから簡易的に表示を行う、LCDDISP簡易表示ユーティリティ（テクノベインズ製）をお付けしております。（お使いのアプリケーションの内部コード処理方法によっては漢字がうまく処理できない場合もあります。）
また、商品添付のVB6サンプルソフト（ソース付き）をご参照の上、LCD3004J専用表示コマンドを用い、ご自分でシリアルポートから制御することもできます。
OLEPOSには対応していません。
ご購入・在庫について
新規受注は終了しました。(2006/05/15)
製品展示について
本製品は弊社ショースペースにて展示しております。
参照
- カスタマディスプレイ
- VFD2002Eカスタマディスプレイ
- LCD3004J取扱説明書（PDF380KB)
- LCD3004J簡易表示ユーティリティ
- VFD2002EをExcelで使用する解説
- ネットワーク対応漢字ディスプレイ VFD25664F-E
- ネットワーク対応VFDディスプレイ VFD86F-LAN
本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
Last Update : 2011/09/09
