パソコン接続用
キャッシュドロワ
- パソコンレジやPOSなどで、主にパソコンなどのコンピュータと連動して使用するキャッシュドロワです。
- 本体サイズ、収納できる金種や接続インターフェースなどにより、いろいろな機種がございます。
| 発売元 | ドロワ 機種名 |
前面 | 紙 幣 |
貨 幣 |
幅 (mm) |
奥 行 (mm) |
高 さ (mm) |
重 量 (㎏) |
インターフェース | HOST側 コネクタ |
電 源 | 本体色 | ケーブル | 鍵 | 備 考 |
| TVC | DWT35SDK | 板金 | 3 | 5 | 350 | 405 | 104 | 4.4 | DKD | モジュラ | 不要 | ホワイト | 付属 | ◎ | コイントレイ分離、紙幣貨幣収納仕切可変 オプションのコインカップにて2紙幣7貨幣対応可能 |

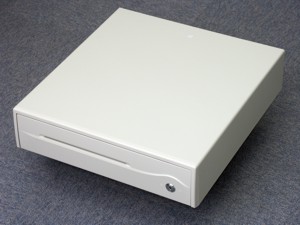

| DWB48MRS-2 | プラ | 4 | 8 | 420 | 442 | 111 | 9 | RS232 | Dsub9F | 付属 | アイボリー | 付属 | ◎ | ドロワオープンプログラム付、シリアル接続、前面紙幣スリット付、コイントレイ分離、紙幣貨幣収納仕切可変 | |
| DWE48MDK | 板金 | 4 | 8 | 410 | 415 | 130 | 6.5 | DKD | モジュラ | 不要 | クリーム | 付属 | ◎ | エプソン、スター、CBM式DKDポート接続、前面紙幣スリット付、コイントレイ分離、紙幣貨幣収納仕切可変 | |
| DWB48MDK | プラ | 4 | 8 | 420 | 442 | 111 | 9 | DKD | モジュラ | 不要 | アイボリー | 付属 | ◎ | エプソン、スター、CBM式DKDポート接続、前面紙幣スリット付、コイントレイ分離、紙幣貨幣収納仕切可変 | |
| エプソン | DSA-35EDIII | 板金 | 3 | 5 | 330 | 460 | 104 | 7 | DKD | モジュラ | 不要 | アイボリー | 付属 | ◎ | エプソン式DKDポート接続、レジ電源PS-170内蔵可能 |
| DMA-48EDIII | 板金 | 4 | 8 | 405 | 480 | 112 | 7.5 | ||||||||
| DLA-58EDIII | 板金 | 4 | 6 | 440 | 460 | 117 | 8.5 | ||||||||
| CMI | CB72III | 板金 | 3 | 5 | 330 | 415 | 105 | 5.6 | DKD | モジュラ | 不要 | アイボリー | 付属 | ◎ | スター式ＤＫＤポート接続 コイントレイ分離、紙幣貨幣収納仕切可変 |

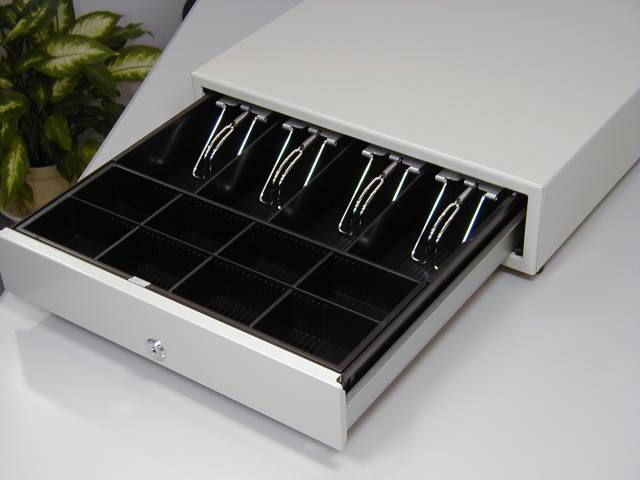

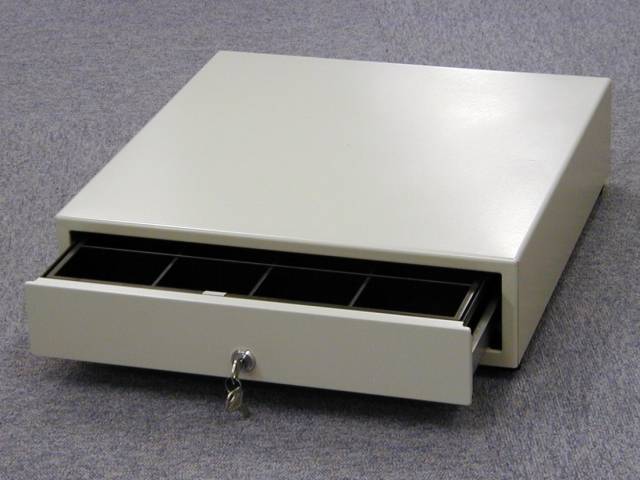

| CB82III-6 | 板金 | 4 | 6 | 404 | 423 | 113 | 7.6 | ||||||||
| CB82III-8 | 板金 | 4 | 8 | 404 | 8 | ||||||||||
| Ｏ Ｋ テ ク ノ |
OC330P-B | 板金 | 3 | 5 | 330 | 415 | 90 | 7.5 | 非連動 | なし | なし | アイボリー | 不要 | ○ | パソコン非連動押ボタンによる開放 |
| OC330P-S | DKD | モジュラ | 不要 | 付属 | ○ | エプソン・スター式ＤＫＤポート接続 | |||||||||
| OC330P-WK | RS232 | Dsub9F | 内蔵 | 付属 | ◎ | Windows用、シリアル接続 | |||||||||
| OC405P-B | 板金 | 4 | 6 | 410 | 415 | 114 | 5.8 | 非連動 | なし | なし | アイボリー | 不要 | ○ | パソコン非連動 | |
| OC405P-S | DKD | モジュラ | 不要 | 付属 | ◎ | エプソン・スター式ＤＫＤポート接続 | |||||||||
| OC405P-WK | RS232 | Dsub9F | 内蔵 | 付属 | ◎ | Windows用、シリアル接続 |
前面
- プラ： プラスチック製 化粧パネル
- 板金： 塗装もしくはメッキ板金
鍵
- ◎： 鍵による強制オープンおよびロック可能
- ○： 鍵による強制オープン
電源
- なし： 電気的回路を使用していません｡
- 不要： ドロワ用電源は不要
- 付属： 外部電源付属
- 内蔵： ACケーブルが出ています。
DKDポート
- ドロワキックドライバインターフェース接続用コネクタ
- エプソンやスター精密のレジ用プリンタに装備されています｡（機種によります｡）
- エプソンとスター精密ではインターフェース仕様が異なります｡（DKDインターフェースについてを参照）
PC側コネクタ
- DSub9F： DSubコネクタ9Pinメス
- DSub25F： DSubコネクタ25Pinメス
OKテクノ社のシリアルドロワ用はケーブル付属になりました。（2001/02/28）
DWS48MRS-2,DWB48MRS-2：テクノベインズが輸入・発売元です。テクノベインズ製ソフトウェアが添付されています。
DWE48MDK,DWB48MDK：テクノベインズが輸入・発売元です。
DWS48MRS-2、DWE48MDK、DWB48MRS-2、DWB48MDKは、弊社にて技術サポートを行っております。
本表はお客様の購入の参考資料としてテクノベインズで独自に調査作成したものです。各製品を比較可能にするために、メーカ公表の表現と異なる場合があります。また、メーカ公表値が無い数値や記述については、実測において行われています。本表は製品の仕様を保証するものではありません。メーカの都合により、仕様は予告無く変更される場合があります。従いまして、本書は参考用としてお使いください。
MSC・トップ（タカシュー）社のドロワ取り扱いは終了しました。
参考
