DWE48MDK

ドロワ接続(DKD)キャッシュドロワ
本体製造:台湾
DWE48MDKは現在の在庫にて販売終了いたします。
DKDタイプキャッシュドロワの新規ご購入は新製品DWB48MDKをご利用ください。

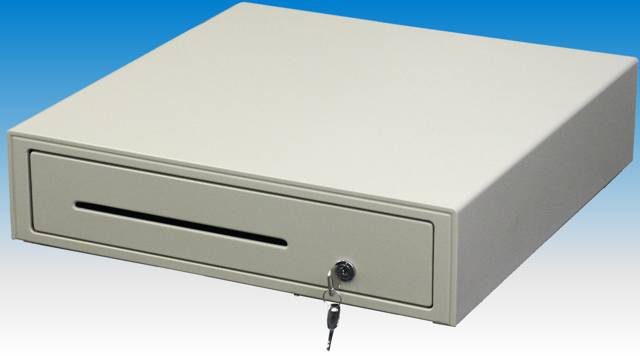

  • dwe48mdk_bb.jpg (30177 バイト)DWE48MDKはEPSON、スター精密、CBMなど多くのメーカーのレジプリンタのドロワインターフェース(DKD)に接続して使用するキャッシュドロワです。
  • 従来ドロワより構造や部品を見直すことでコストダウンしました。
  • ドロワオープンのプリンタコマンドを送ることで、トレイを開くことができます。
  • コインや紙幣のサイズは調整可能なトレイを採用しています。
  • 前面スリットからドロワを閉じた状態でコイントレイの下へ紙幣を入れることができます。
  • ドロワオープンセンサスイッチに対応しています。

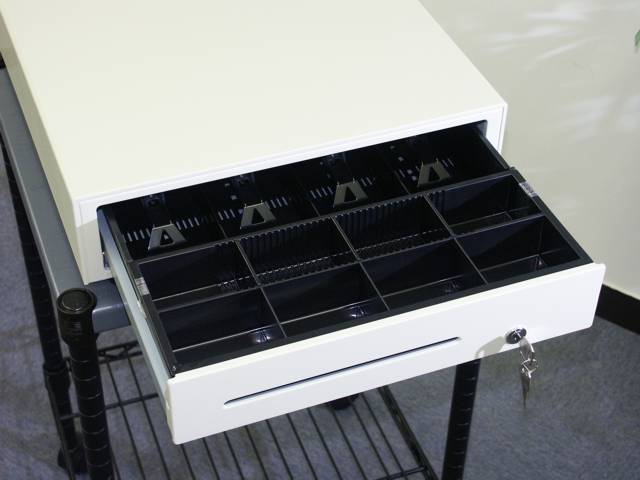

開いたところ

製品名 DWE48MDK
紙幣 4ブロック(調整可能)
貨幣 8ブロック(前列固定、後列調整可能)
貨幣トレイ 分離可能
寸法 410mm
奥行き 415mm
高さ 130mm
質量 本体 約6.5kg
インターフェース レシートプリンタDKDドロワインターフェース
EPSON、スター精密、CBMレシートプリンタ対応
接続コネクタ ドロワ底面からケーブル直出し 先端:モジュラージャック RJ12
電源 不要
本体色 クリーム
強制開放 付属の鍵による、底面レバー(カバーつき)
2個付属
左:強制オープン、中央(鍵が縦状態):PC制御、右:ロック
その他 前面紙幣スリットつき


ドロワトレイをはずす


背面



対応レシートプリンタ機種

EPSON TM-T90シリーズ、TM-T88IIIシリーズ、TM-T88IIシリーズ、TM-T80シリーズ、その他DKD対応のEPSONレシートプリンタ
スター精密 TSP600シリーズ、TSP700シリーズ、その他DKD対応のスター精密レシートプリンタ
CBM CBM100、その他DKD対応のCBMレシートプリンタ



組み合わせると便利な商品

最近のサーマルプリンタは非常に静かなためキッチンプリンタなどでご使用の場合は、印刷出力に気がつかないことがあります。
PRNBELAは、レジプリンタのドロワ出力信号を用いて電子ブザーを鳴らし、印字結果をお知らせするアラーム装置です。



トレイ調整

tray_adjust1.jpg (30165 バイト) tray_adjust2.jpg (17018 バイト) tray_adjust3.jpg (13548 バイト) tray_adjust4.jpg (13987 バイト)
コイントレイの仕切りを持ち上げる コイン仕切り 紙幣仕切り 紙幣押さえバー

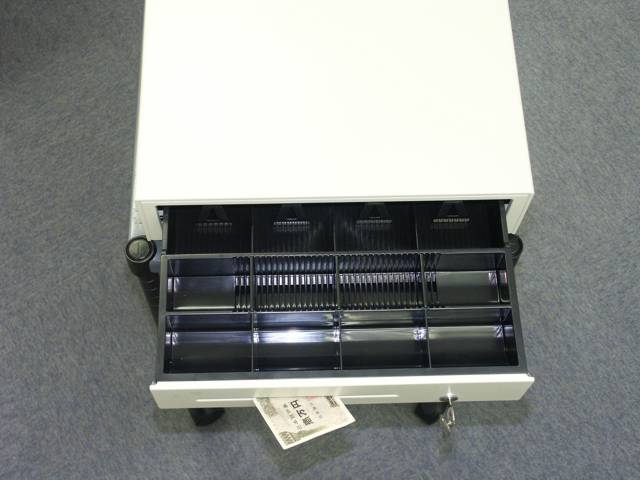

コイントレイの後列(前列は固定)及び札入れ部仕切り、紙幣押さえは幅の調整可能です。
仕切りを移動することで、使いやすいサイズに調整することができます。
仕切りやバーは、ラッチ付きのはめ込み式ですので、特別な工具無しで変更ができます。

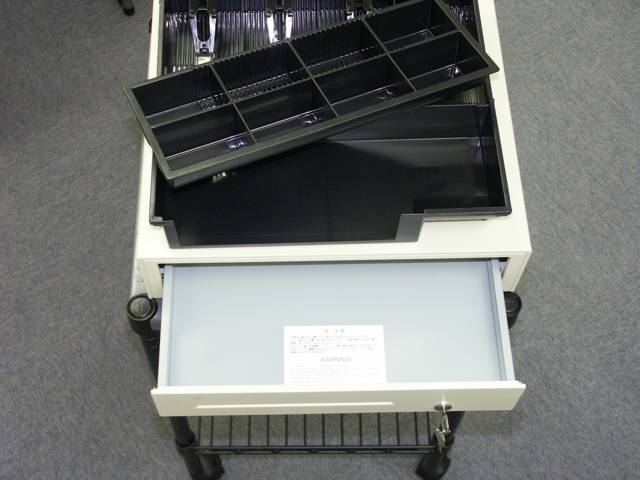

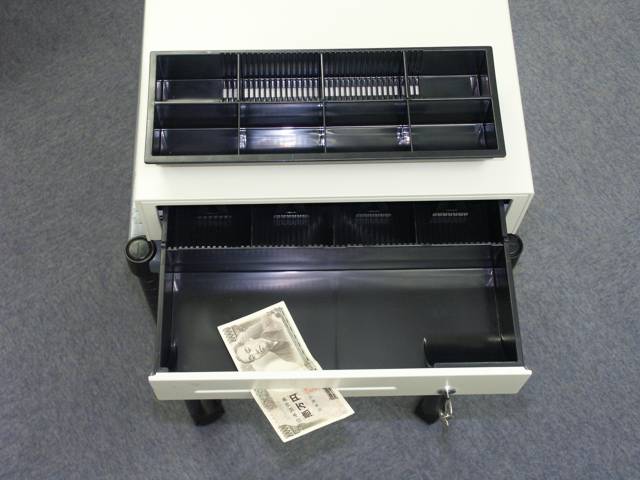

コイントレイとドロワ前面スリット


コイントレイは紙幣トレイから分離できます。

ドロワ前面スリットはコイントレイ下に直結しています。
たくさんの紙幣をコイントレイ下に入れてドロワを使用した場合、お札の厚みでコイントレイが持ち上がり、開閉時トラブルを発生することがあります。コイントレイ下をご使用される場合、たくさんの紙幣などを入れないよう、充分にご注意ください。



制御方法

本製品は、プリンタを通して制御を行います。
制御方法はプリンタにより異なりますので、各プリンタの説明書をご覧ください。



接続ケーブルについて

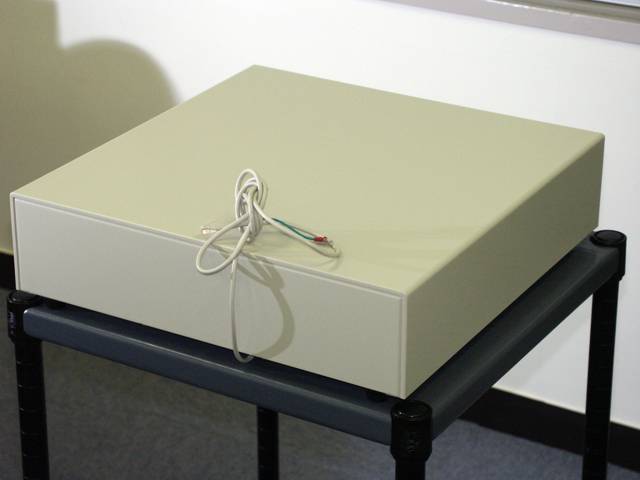

レジプリンタへ接続するケーブルがドロワ本体から直接引き出されています。
電源はプリンタから制御信号として供給されるため、ドロワとしての電源は必要ありません。

DKD接続ケーブル 配線情報
モジュラージャック RJ12 ケーブル長約120cm



ピン番号 信号
1 ドロワー本体FG
2 ソレノイド(-)
3 マイクロスイッチ SW1
4 ソレノイド(+) [+24V 30Ω*1]
5 N.C
6 マイクロスイッチ SW2

参考 : DKDインターフェースについて

*1:弊社実測値(直流抵抗)



Q&A

Q.DWS48MRS-2とDWE48MDKとの違いは?

A.DWS48MRS-2はシリアルインターフェースで制御します。
DWE48MDKはレジプリンタによりドロワ内部のソレノイドを直接駆動します。
構造的にDWS48MRS-2よりローコストに設計されており、ドロワ前面もスチールにてできています。(DWS48MRS-2はプラスチック樹脂)

Q.サンプルプログラムは付属していますか?

A.DKDインターフェースのドロワ制御はプリンタから行うため、制御方法はプリンタやドライバーソフトなどにより異なります。
ドロワには制御プログラムやドライバー等のソフトウェアの添付はありません。
ご使用になるプリンタやドライバーソフトのドロワ制御方法をご参照ください。

Q.ドロワオープンセンサースイッチはついていますか?

A.DWE48MRSはドロワオープン検知スイッチはついていますので、スイッチ対応アプリケーションやOLE-POSプリンタドライバで接続したプリンタから制御可能です。



在庫について

DWE48MDKは現在の在庫にて販売終了いたします。
DKDタイプキャッシュドロワの新規ご購入は新製品DWB48MDKをご利用ください。

下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • DWE48MDK

製品展示について

本製品は弊社ショースペースにて展示しております。


説明書


参考



本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。

Last Update : 2011/09/09
