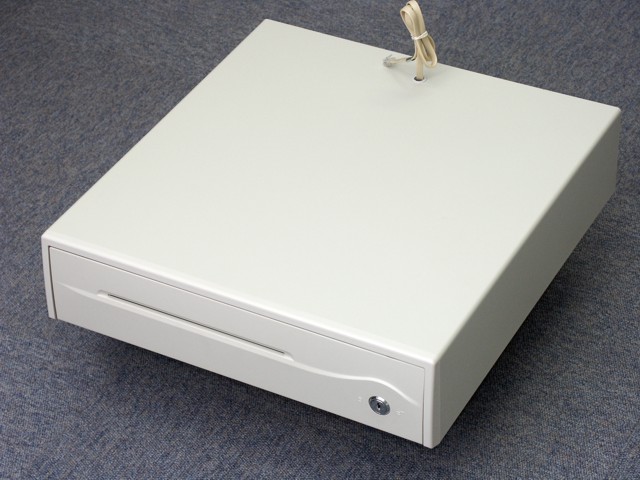

DWB48MDK

ドロワ接続(DKD)キャッシュドロワ
本体製造:台湾
  • DWB48MDKはEPSON、スター精密、CBMなど多くのメーカーのレジプリンタのドロワインターフェース(DKD)に接続して使用するキャッシュドロワです。
  • シンプルでスタイリッシュな、高級感あるフロントデザインです。
  • ドロワオープンのプリンタコマンドを送ることで、トレイを開くことができます。
  • コインや紙幣のサイズは調整可能なトレイを採用しています。
  • レジ操作が必要ないチケットやクーポン券などを、ドロワを開かなくとも前面スリットから入れることができます。
  • OLE-POSで使用するドロワオープンセンサスイッチに対応しています。

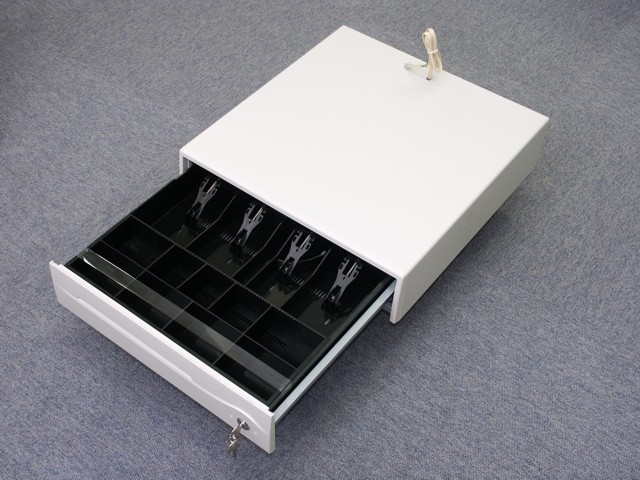

開いたところ

製品名 DWB48MDK
紙幣 4ブロック(調整可能) 予備仕切り1枚、札押さえ1個付属
貨幣 8ブロック(前列固定、後列調整可能) 予備仕切り1枚付属
貨幣トレイ 分離可能
寸法 420mm
奥行き 442mm [コネクタ含まず]
高さ 105mm [111mm:ゴム足含む]
質量 本体 約9kg
インターフェース レシートプリンタDKDドロワインターフェース
EPSON、スター精密、CBMレシートプリンタ対応
接続コネクタ ドロワ上面からケーブル直出し 約55cm 先端:モジュラージャック RJ12
電源 不要
本体色 アイボリー
強制開放 付属の鍵による
2個付属
左:ロック、中央(鍵が縦状態):PC制御、右:強制オープン
その他 前面紙幣スリットつき

ドロワトレイ

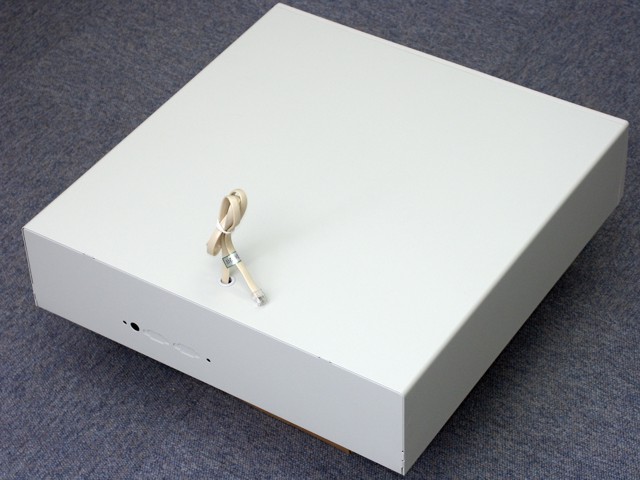

背面(DKDケーブル)



対応レシートプリンタ機種

EPSON TM-T90シリーズ、TM-T88IIIシリーズ、TM-T88IIシリーズ、TM-T80シリーズ、その他DKD対応のEPSONレシートプリンタ
スター精密 TSP600シリーズ、TSP700シリーズ、その他DKD対応のスター精密レシートプリンタ
CBM CBM100、その他DKD対応のCBMレシートプリンタ



組み合わせると便利な商品

最近のサーマルプリンタは非常に静かなためキッチンプリンタなどでご使用の場合は、印刷出力に気がつかないことがあります。
PRNBELAは、ドロワ出力信号を用いて電子ブザーを鳴らし、印字結果をお知らせするアラーム装置です。



トレイ調整

tray_adjust1.jpg (30165 バイト) tray_adjust2.jpg (17018 バイト) tray_adjust3.jpg (13548 バイト) tray_adjust4.jpg (13987 バイト)
コイントレイの仕切りを持ち上げる コイン仕切り 紙幣仕切り 紙幣押さえバー

コイントレイの後列(前列は固定)及び札入れ部仕切り、紙幣押さえは幅の調整可能です。
仕切りを移動することで、使いやすいサイズに調整することができます。
仕切りやバーは、ラッチ付きのはめ込み式ですので、特別な工具無しで変更ができます。



コイントレイとドロワ前面スリット

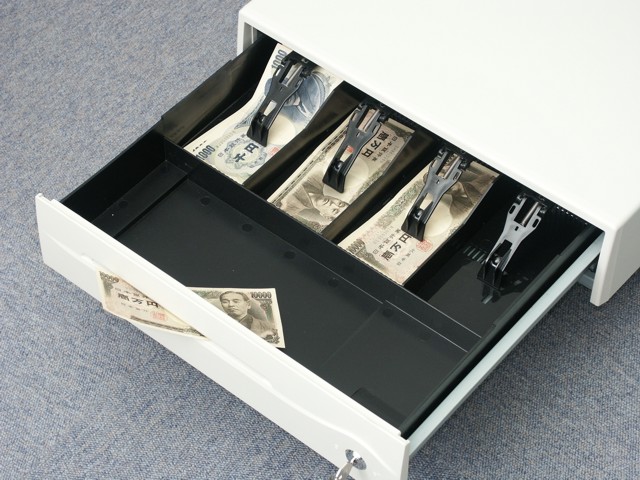

コイントレイを取り付けた(通常)状態 コイントレイは紙幣トレイから分離できます。

ドロワ前面スリットはコイントレイ下に直結しています。
たくさんの紙幣をコイントレイ下に入れてドロワを使用した場合、お札の厚みでコイントレイが持ち上がり、開閉時トラブルを発生することがあります。コイントレイ下をご使用される場合、たくさんの紙幣などを入れないよう、充分にご注意ください。



トレイカバー&トレイセット[別売りオプション]

トレイを単体で取り扱う際に便利なカバーです。
DWB48Mシリーズ専用のカバーです。
鍵により不用意にカバーが外れなくなっています。(トレイカバーは防犯目的では使用できません。)
→ DWB48Mシリーズキャッシュドロワ用トレイカバー をご覧ください。


制御方法

本製品は、プリンタを通して制御を行います。
制御方法はプリンタにより異なりますので、各プリンタの説明書をご覧ください。



接続ケーブルについて

レジプリンタへ接続するケーブルがドロワ本体の天板面から直接引き出されています。
電源はプリンタのDKDコネクタから制御信号として供給されるため、ドロワとしての電源は必要ありません。

DKD接続ケーブル 配線情報
モジュラージャック RJ12 ケーブル長約55cm



ピン番号 信号
1 ドロワー本体FG
2 ソレノイド(-)
3 マイクロスイッチ SW1
4 ソレノイド(+) [+24V]
5 N.C
6 マイクロスイッチ SW2

参考 : DKDインターフェースについて



Q&A

Q.TM-T88IIIなどEPSON製プリンタに接続したいのですが、EPSON製のキャッシュドロワと互換性/違いはありますか?

A.インターフェース的には同じDKDタイプですので、互換性があります。
寸法等やデザイン、価格は異なりますので設置面積やご使用用途により機種をご選択ください。

  DWB48MDK/テクノベインズ DMA-48EDIII/EPSON
サイズ 幅420×奥行442×111高さ 幅405×奥行480×112高さ

Q.DWB48MRS-2とDWB48MDKとの違いは?

A.DWB48MRS-2はシリアルインターフェースで制御します。
DWB48MDKはレジプリンタによりドロワ内部のソレノイドを直接駆動します。
構造的にDWB48MRS-2と同じ仕様で、高級感あるドロワです。

Q.サンプルプログラムは付属していますか?

A.DKDインターフェースのドロワ制御はプリンタから行うため、制御方法はプリンタやドライバーソフトなどにより異なります。
ドロワには制御プログラムやドライバー等のソフトウェアの添付はありません。
ご使用になるプリンタやドライバーソフトのドロワ制御方法をご参照ください。

Q.ドロワオープンセンサースイッチはついていますか?

A.DWB48MDKはドロワオープンを検知するスイッチがついています。[EPSONドロワと同じ結線仕様です。]
EPSONプリンタなどに接続し、OLE-POSプリンタドライバで使用可能です。
(スイッチ未対応のドロワは、EPSON OLE-POSプリンタドライバから使用できません。)



在庫について

現在在庫切れです。次回入荷は未定です。

  • DWB48MDK



製品展示について

本製品は弊社ショースペースにて展示しております。


説明書


参考
