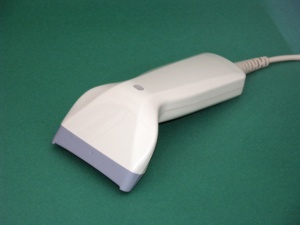

95mm幅バーコード対応 CCD バーコード スキャナ [販売終了]
キーボードウェッジ / USB インターフェース

CMX85R-PS, CMX85R-USB

CCDイメージセンサにより、初めてのお使いの方でも、簡単にバーコードが読みます。業務で必要とされる、下記特徴を持っています。

最大4cmの距離まで離れてバーコードが読めます(読取深度0-40mm) 。

透明外袋やブリックパッケージ/立体パッケージなどの内側にあるバーコードなど、スキャナを接触させることができないバーコード でも読めます。

最大95mm幅までのバーコードを読み込み。

スキャナをバーコードから離すことで、読取口の幅を超えた、幅が広いバーコードを読むことができます。
宅配便、EMS伝票など幅広バーコードも読み込めます。

  • 各種バーコードを自動的に判別、高速・正確にバーコードを読込みます。
  • LED点灯動作時でも最大電流125mAと、省エネルギーを実現しました。 (CMX85R-PS)
  • 特別な電源や外部装置は不要。Windowsパソコン(DOS/V*1PS/2)のキーボードコネクタ(CMX85R-PS)またはUSBコネクタ(CMX85R-USB)に接続します。
  • 読み込みに特別なソフトウェアは必要ありません。キーボードからの入力と同じようにバーコードを入力でき、キーボードと併用もできます。
  • 読み込んだバーコードが正しい場合、バーコードデータ+設定したターミネータコードを出力します。(設定を変更できます。)
  • 読み込むバーコードの種類を個別に選択できます。
  • 読み込んだバーコードの前後にASCIIコードを付加できます。
  • ノートブックPCをご使用の場合、外部キーボード併用されなくとも、本機からキーボードIDを発行することができます。
  • メニューシートにより読込み条件を設定できます。また、設定内容は内部EEPROMに保存されます。

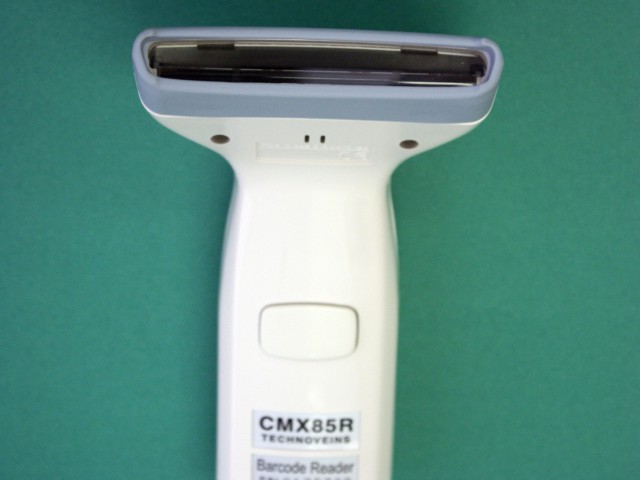

スキャナ読取口


商品名 CMX85R-PS CMX85R-USB
対応パソコン Windowsパソコン(PS/2) USBインターフェース対応パソコン
接続コネクタ MiniDIN 6Pin USB"A"
読取バーコード JAN/ EAN/ UPC/ Interleaved 2 of 5(ITF)/
 CODABAR(NW-7)/CODE39/ CODE128/
Industrial 2 of 5/Matrix 2 of 5/China Post 2 of 5/
MSI Plessey/UK Plessey/IATA/Telepen/
CODE32/ CODE11/CODE93/
読取深度 0〜40mm (最小幅0.38mm,PCS=0.9)
読取口幅 80mm
読取幅 最大95mm
PCS値 0.3以上
電源 DC5V±5%(パソコン本体より供給)
消費電流 読取時:105〜125mA,
 待機時:100μA
読取時:115〜135mA,
 待機時:10〜15mA
読取確認 ブザー音(音量調整)およびLEDランプ
インターフェース キーボードウェッジ USB
光源 赤色LED 660nm
読取センサ CCDイメージセンサ2048ピクセル
分解能 0.127mm
走査速度 100スキャン/秒
ケーブル 約1.7mストレート
本体寸法 約 166 × 90 ×68.4 mm(左図参照)
(握部水平状態のとき)
本体質量 本体165g
温湿度条件 動作時: 0〜50℃ 10〜90% 結露なきこと
付属品 接続ケーブル、日本語マニュアル

外形図



バーコードを用いた入荷商品管理などの業務プログラムも、テクノベインズにて開発を承っております。
TM-L90など小型プリンタを用いた、業務用バーコードラベル発行プログラムなど御気軽にご相談ください。[開発事例]


別売りオプション

ホルダー HOLDER-03





交換用接続ケーブル


CBL85T-PS


CBL85T-USB

CMX85Rにはお買い求めの際、接続する機種にあわせた接続ケーブルが1本付属しております
バーコードスキャナ接続ケーブルは消耗品としてあつかえるように、ユーザーの方が簡単に交換できるように設計されております。また、ケーブル交換及び設定シートにより、インターフェースを変更(PS/2←→USB)することができます。

ケーブルトラブルや接続するパソコンが変更された場合、交換用ケーブルをお求めいただくことで、簡単に保守ができます。(PS/2からUSBへの接続は、ケーブルの先にCOV-KBUSBを接続いただいてもご使用できます。)



ご購入は

本商品は販売終了いたしました。



Q. CMXシリーズをIBMのノートPCにキーボードI/Fで接続しましたが、データが入力できません。
A.  CMXシリーズを汎用的なDOS/Vノートパソコンに接続する際、ノート用の設定を行うことで、通常ノートパソコンでも使用できます。
IBMのパソコンは、通常のDOS/Vパソコンと仕様が若干異なるため、モデルによっては、ノート用の設定を行っても使用できない場合があるようです。

  • 使用可能を確認済み        Think Pad240
  • 使用不可能の報告あり        Think Pad380D


Q. CMXシリーズUSB I/Fモデルを、Macで使用できますか?
A. 製造メーカーからの情報によりますと、下記シリーズのMacで動作したという報告があがっています。
    動作確認された機種:

  • G4 Cube Mac OSX
  • G4 Cube Mac OS9.2
  • iMac 400MHz with Mac OS9.1
  • iMac 266 Mhz with mac OS8.6
  • G3 233Mhz, OS9.2

※テクノベインズではMac製品は取り扱っておりませんので、Macでの動作について検証しておりません。
貸出機がございますので、ご購入前にご評価ください。
