新発売

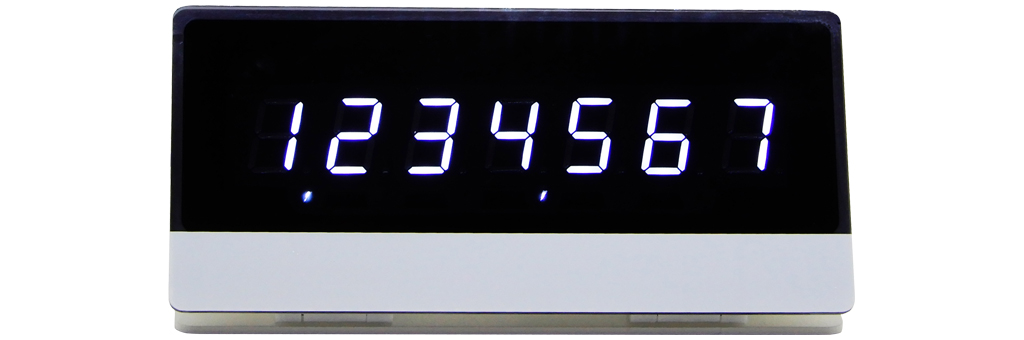

7桁数字LEDディスプレイ　LEDND7-UW

4桁数字LEDディスプレイ　LEDND4-UW

製造・販売元：テクノべインズ

カタログダウンロード
Windows OS 動作対応表
ご購入はこちら

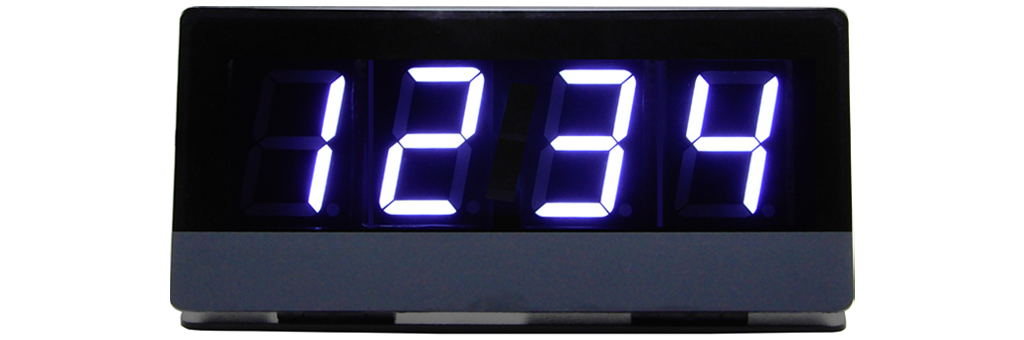

LEDディスプレイ LEDNDシリーズ LEDディスプレイ LEDND7W-UW LEDディスプレイ LEDND4B-UW


特徴

卓上で使用できるコンパクトサイズでスタイリッシュな4桁・7桁のLEDディスプレイです。
無線LANまたはUSBCOMで制御します。
数字、ピリオド、－（マイナス）、スペース、アンダースコア、一部アルファベットの表記が可能です。

4桁ディスプレイは中央にコロン表示が可能で時計モードがございます。
7桁ディスプレイは3桁ごとにカンマが点灯し金額表示等に適しています。

アプリケーション

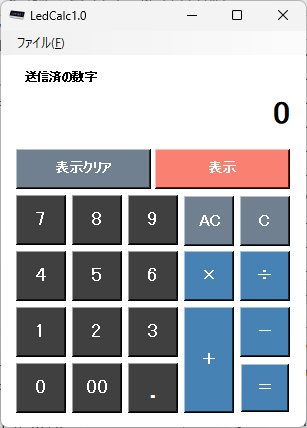

■ Windows用ユーティリティ LedCalc

本ユーティリティを使用することで、マウス操作 or キーボード入力で任意の数値や計算結果の値を本体へ表示することができます。
また、お客様が開発されたプログラムからユーティリティを実行させ表示を行うこともできます。
パラメータを付けて実行させることでLedCalcを画面上に表示させることなく表示を行えます。

LedCalcをプログラムから実行させ表示させる例

7桁数字LEDディスプレイ ユーティリティ

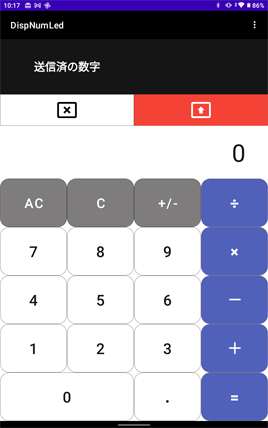

■ Android用表示アプリ DispNumLed

本アプリを使用することで、任意の数値や計算結果の値を本体へ表示することができます。
日本語と英語の表記切り替えが可能です。

Play ストアから「DispNumLed」を検索しインストールしてください。
7桁数字LEDディスプレイ Androidアプリ

コマンド対応


設定ユーティリティ

LEDNDシリーズは、USBCOM、無線LAN接続に対応しています。
ご利用前に設定ユーティリティで最初に設定を行う必要がございます。

設定ユーティリティの詳細
7桁数字LEDディスプレイ ユーティリティ

用途

■順番待ちの呼び出し番号表示

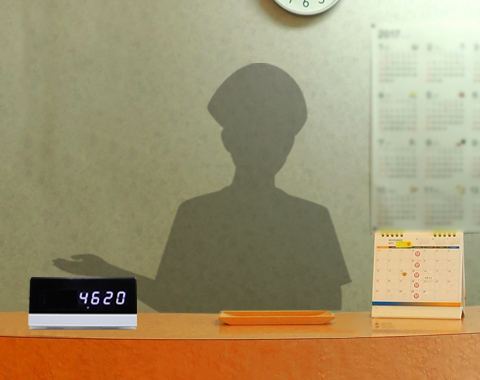

■診療所・クリニック・カウンター・換金所などで金額表示

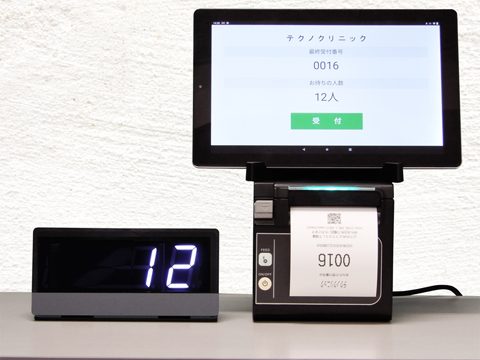

LEDND4-UW 順番待ち呼び出し番号表示
LEDND7-UW カスタマディスプレイ

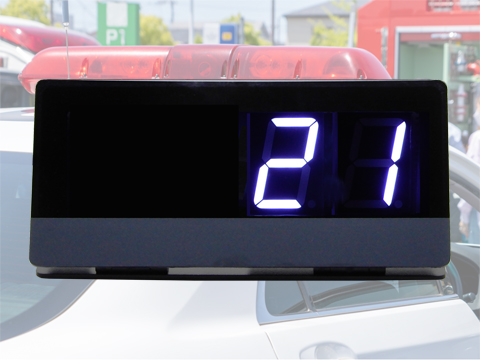

■110番・119番受理件数表示

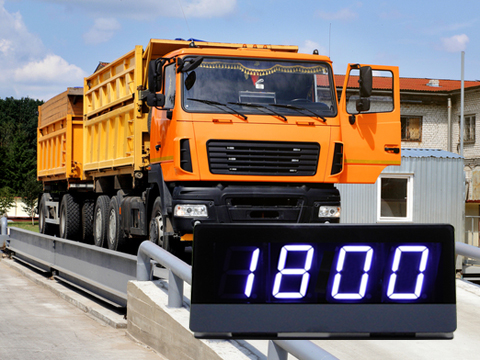

■トラックスケール・秤量システムで重量や金額を表示
110番/119番通報件数表示
LEDND7-UW カスタマディスプレイ

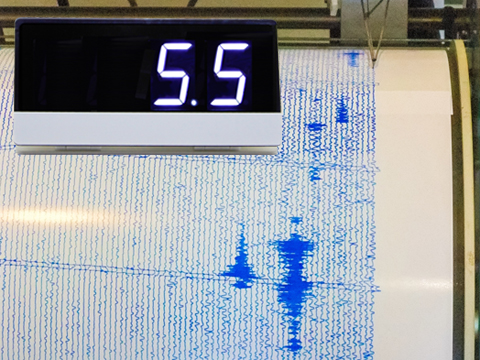

■震度・マグニチュード、騒音、振動などの表示

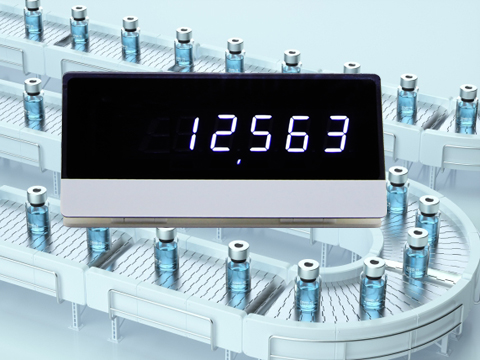

■工場の製造数・不良品数・作業番号・レーン番号を表示
震度・マグニチュード表示
LEDND7-UW カスタマディスプレイ

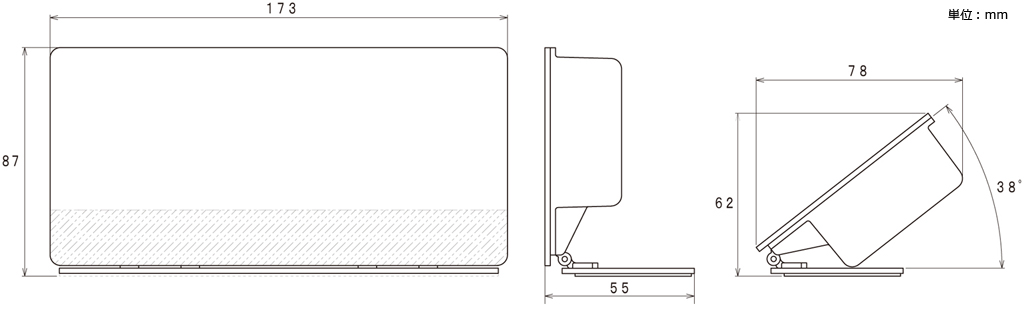

本体寸法・LED表示寸法

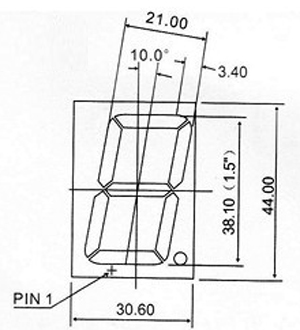

LEDND4用1.5インチLEDモジュール寸法

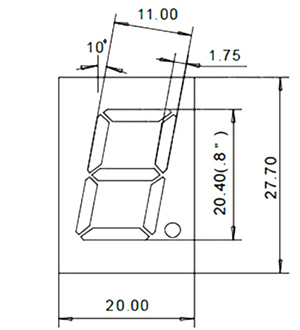

LEDND7用0.8インチLEDモジュール寸法


製品仕様

LEDND4W-UWLEDND4B-UWLEDND7W-UWLEDND7B-UW
表示桁数4桁7桁
表示素子白色、7セグメント1.5インチLED
縦44ｍｍ×横30.6ｍｍ×4桁		白色、7セグメント0.8インチLED
縦27.7ｍｍ×横20ｍｍ×7桁
本体色ホワイトブラックホワイトブラック
インターフェース無線LAN 、USB COM（準拠）、有線LAN ※1
USBCOMドライバはこちらからダウンロードできます。
CP210xユニバーサルウィンドウズドライバを選択してください。
表示エリアサイズ横143ｍｍ × 縦27.7ｍｍ
電源電圧DC 5V（MicroUSBコネクタから供給）
輝度4段階調整 ※2
最大消費電力1.7W（全点灯時）1.2W（全点灯時）
外形寸法幅173mm × 奥行56.5mm × 最大高さ86.5mm
傾斜角度前方3度、後方38度
本体質量380g320g
動作温度動作時：5～45℃
通信条件【無線LAN】IEEE802.11b/g/n(2.4GHz)、セキュリティ：WPA/WPA2
【USBCOM】通信速度115200bps、パリティなし、データビット8ビット、フロー制御RTS/CTS
付属品USBケーブル（2ｍ）、背面カバー、ケーブル止めクランプ

※1  有線LANで使用する際は、オプションの外付け有線LANアダプタLUCA-01および電源アダプタPWLNC01が必要です。
※2  LEDND4(4桁モデル)をUSBCOMかつ輝度を最大の4段階目で使用する場合は、オプション電源アダプタPWLNC01が必要です。

オプション　PWLNC01、LUCA-01、壁掛け金具

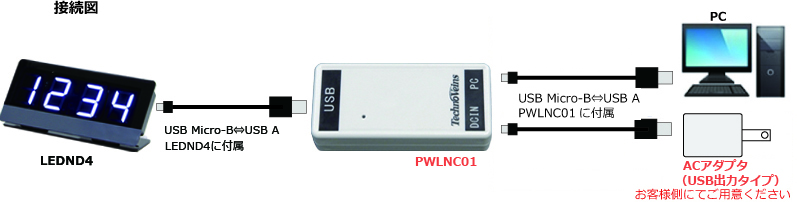

電源アダプタPWLNC01

4桁モデルのLEDND4をUSBCOMで使用し、輝度を最大の4段階目で使用される場合のみPWLNC01が必要です。
無線LANで使用される場合は、最大輝度でもPWLNC01は不要です。また、7桁モデルLEDND7にも不要です。

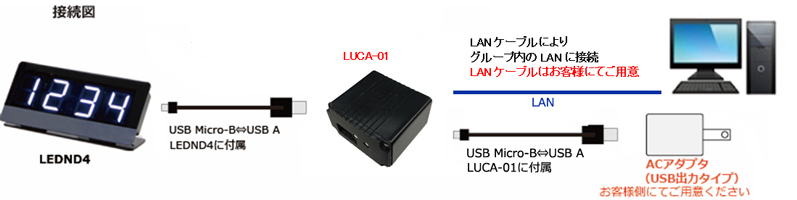

外付け有線LANアダプタLUCA-01

付属のUSBケーブルでLUCA-01に接続し、有線LANでの使用が可能になります。
※4桁モデルのLEDND4のみ最大輝度で使用する場合は、PWLNC01も必要になります。
※LAN接続の状態でLEDND4/LEDND7の本体設定は行えません。設定される場合、先にUSBCOMでPCと接続し設定を行う必要があります。

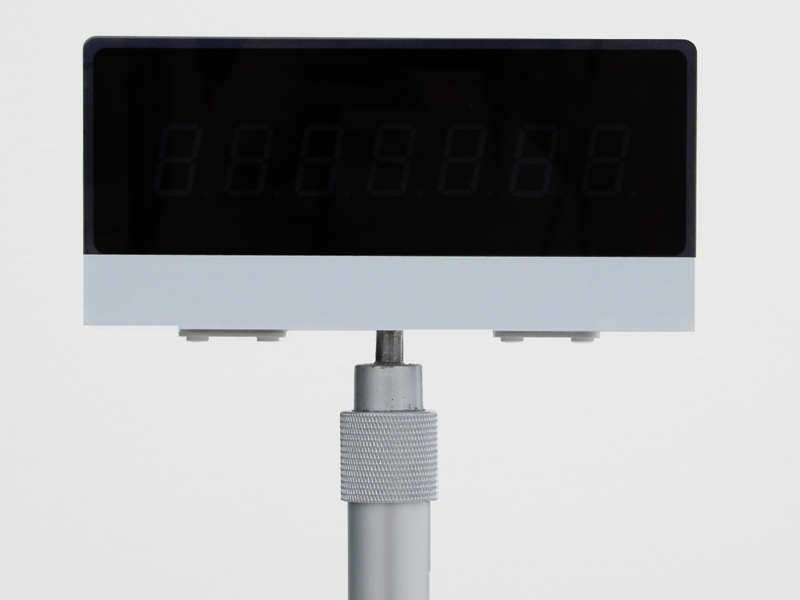

壁掛け金具（ポール設置用ネジ穴付き）

壁掛けまたはポールに取り付けて運用することができます。
ポール取付用のネジ穴は、カメラ用三脚ネジと同じ1/4インチネジです。
カメラ用の小型三脚や同規格のネジ山がついたポールやスタンドに使用することができます。
数字LEDディスプレイ　LEDNDシリーズ用スタンド
