LEDNDをLAN接続するための方法

全体の接続方法

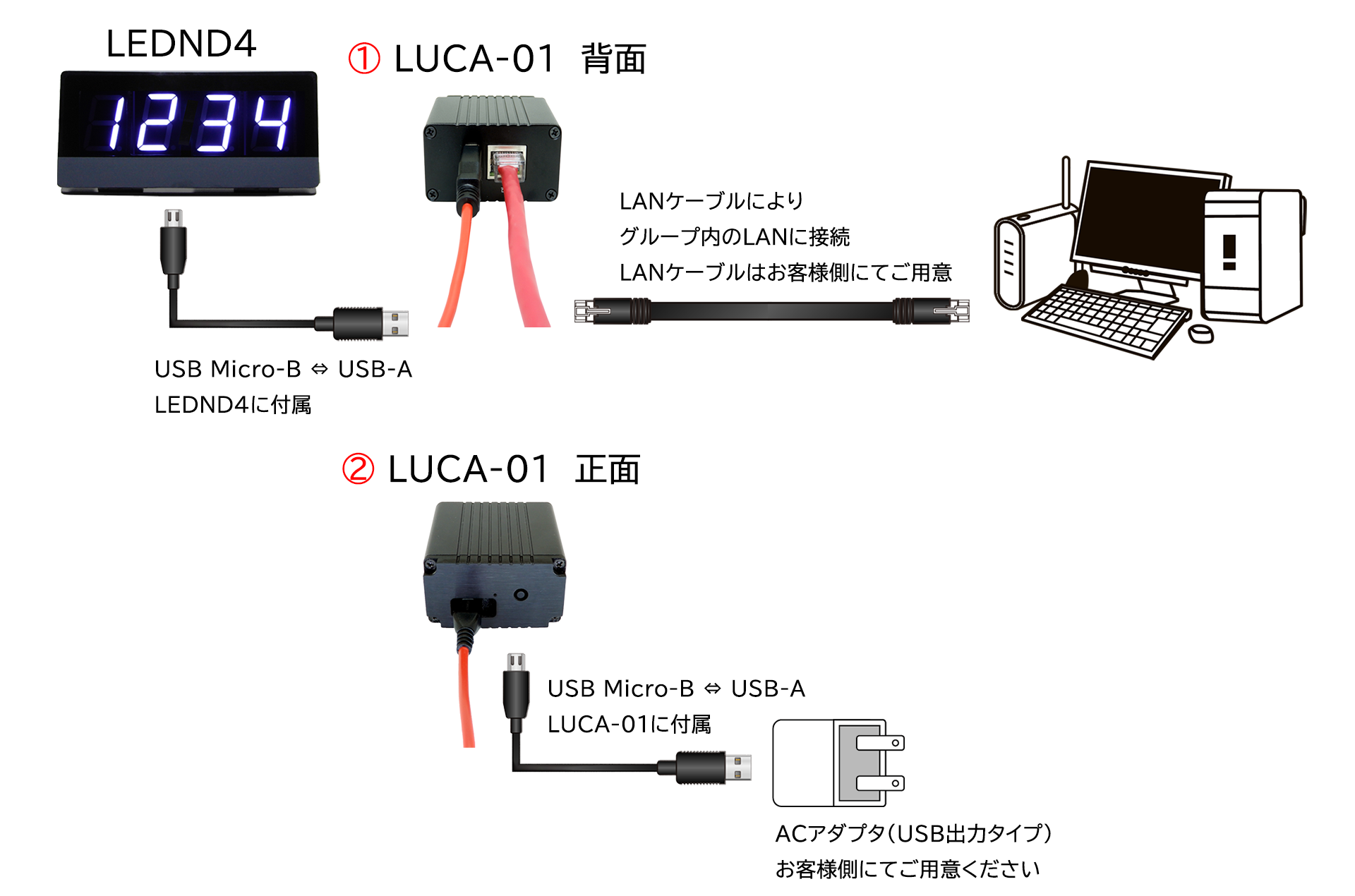

以下の図のように接続します。
  1. LUCA-01 背面にLEDND4 接続用USBケーブルと、LANケーブルを接続します。
  2. LUCA-01 正面にAC アダプタ接続用USB Micro Bケーブルを接続します。
※LANケーブル及びACアダプタにつきましては、お客様にてご用意ください。
※ACアダプタを使用する場合、2A以上対応のものを使用して下さい。

ユーティリティソフト「LedCalc」による表示方法

本製品は7桁、4桁数字表示の2機種がございます。インターフェースは有線LANコンバーターを使用するため、USB COMを使用します。
LedCalcのインストールに関しましては、LEDND ユーティリティソフト取扱説明書を参照してください。

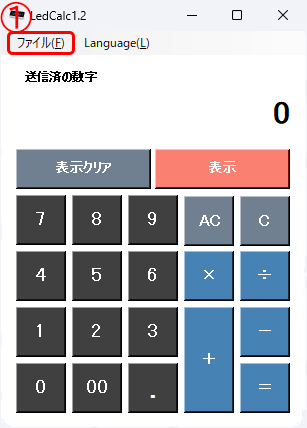

インストール後LedCalcを立ち上げると、図１のダイアログが表示されます。
図１
  1. 「ファイル」-「設定」をクリックすると図２の設定画面が表示されます。
図２

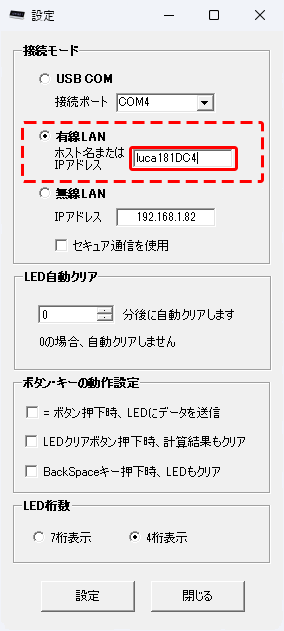

接続モードでは有線LAN を選択し、入力欄にホスト名またはIP アドレスを入力します。

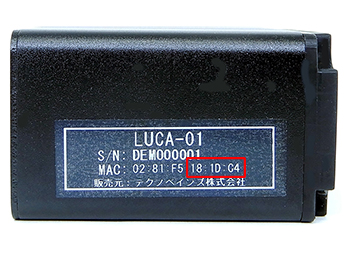

ホスト名を入力する場合、図３のLUCA-01本体側面に貼られたラベルにあるMAC アドレスの後ろ6文字分を以下の様に入力します。

図３

luca＜MACアドレスの後ろ6 文字＞
例えば図３のMAC アドレスを使用すれば
luca181DC4
となります。
入力が終わりましたら設定ボタンをクリックします。
完了ダイアログに「設定しました。」と出てくるので「OK」ボタンをクリックし、終了ボタンをクリックして、図１のダイアログに戻ります。
数字ボタンの「１」「２」「３」「４」をクリックしその後、表示ボタンをクリックします。初回の場合1～2 秒後にLEDND表示機に「１２３４」が表示されれば、LEDND の動作は正常です。
以上でLEDND をLAN 接続するための説明を終わります。
