LedCalcをプログラムから実行させ表示

パラメータについて

コマンドラインや、お客様が開発されたプログラムなどから「LedCalc.exe」にパラメータを付けて起動すると、ダイアログを表示せずにLEDNDシリーズを制御できます。
半角文字で指定します。例えば以下のようにパラメータを付加させて、メッセージをLEDNDに送ります。

LedCalc.exe "1,234,567"

パラメータを付加しない場合、LedCalc.exeのダイアログが表示され、ボタンにより数字を送信できます。
使用するパラメータ以下の通りです。

パラメータ	内容
/TEST	設定した桁数に応じて、LEDNDに以下の値を表示します。 4桁表示設定の場合、「1,234」 7桁表示設定の場合、「1,234,567」
"任意の文字列"	ダブルクォーテーションで任意の文字列を囲みます。指定可能な文字は以下です。 0,1,2,3,4,5,6,7,8,9 ハイフン,ピリオド,スペース,アンダースコア,カンマ(7桁のみ),コロン(4桁のみ) A, C, E, F, H, J, L, P, U, b, c, d, h, i, n, o, r, t, u, y （7セグメントで表現できる一部のアルファベット）
/CLS	LEDNDの表示をクリアします。
/SET-D	Dの後に4または7を指定します。 4の場合、入力した値が4桁より大きい場合、5桁以降を切り捨てます。 7の場合、入力した値を7桁より大きい場合、8桁以降を切り捨てます。例：LedCalc.exe /SET-D4 /TEST
/SET-I	Iの後にLEDNDのIPアドレスを指定します。例：LedCalc.exe /SET-I192.168.1.199 "1,234,567" 無線LAN ポートとして接続します。
/SET-S	Sの後に0または1を指定します。 0の場合、https通信を使用しません。 1の場合、https通信を使用します。例：LedCalc.exe /SET-S1 "1,234,567"
/SET-P 接続ポート /SET-P 接続ポート -H ホスト名またはIPアドレス	シリアルポートとして接続する場合、Pの後にCOMポート名を指定します。例：LedCalc.exe /SET-PCOM3 "1,234,567" オプションの外付けアダプタにより、有線LANポートとして接続する場合、Pの後ろに LAN と指定し、続けてHの後ろにホスト名または IPアドレスを指定します。例：LedCalc.exe /SET-PLAN-Hxxxxxx "1,234,567" ※xxxxxx は、ホスト名または IPアドレスを示す。
/SET-C	Cの後に0～255の値（分）を指定します。 0の場合、自動でLEDNDを消灯しません。 1～255の場合、LEDNDにデータを送信後、指定した分が経過すると自動でLEDNDを消灯します。例：LedCalc.exe /SET-C5 "1,234,567"

※ SETパラメータは、/TEST、"任意の文字列"、/CLSの前に付加して使用します。 SETパラメータを複数指定する場合、以下のようにハイフンで区切って送信します。

例では本製品のIPアドレスは「192.168.1.251」、ドメイン名は「example.local」に設定されているものとします。
LedCalc.exe /SET-PCOM5-D4-C5 "1,234,567"
LedCalc.exe /SET-I192.168.1.251-S1-C2 "1,234,567"

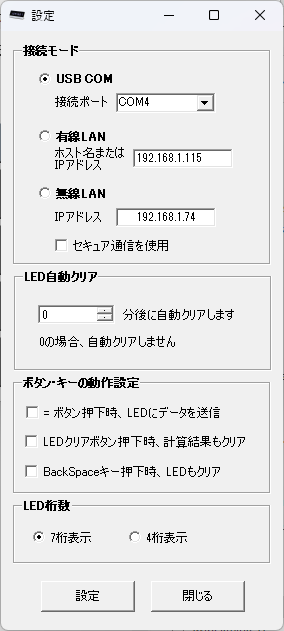

※ SETパラメータを指定していない場合、以下のLedCalcアプリの設定画面で設定した値が使用されます。

VBAでの使用例

Excelワークシートに「表示」ボタン、「クリア」ボタンを配置。各ボタン押下時にマクロを実行させます。
以下は、USB COM接続の場合です。

LEDND Windowsアプリ LedCalc VBAから実行する場合のサンプル画面


'表示ボタン押下時
Sub Disp()
  Shell "C:\VBA\LedCalc.exe ""1,234,567"""
End Sub

'クリアボタン押下時
Sub Clear()
  Shell "C:\VBA\LedCalc.exe /CLS"
End Sub

以下は、無線LAN接続の場合です。


'表示ボタン押下時
Sub Disp()
  'IPアドレスが 192.168.1.250 の場合
  Shell "C:\VBA\LedCalc.exe /SET-I192.168.1.250 ""1,234,567"""
End Sub

'クリアボタン押下時
Sub Clear()
  'IPアドレスが 192.168.1.250 の場合
  Shell "C:\VBA\LedCalc.exe /SET-I192.168.1.250 /CLS"
End Sub

以下は、オプションの外付けアダプタによる有線LAN接続の場合です。


'表示ボタン押下時
Sub Disp()
  'IPアドレスが 192.168.1.250 の場合
  Shell "C:\VBA\LedCalc.exe /SET-PLAN-H192.168.1.250 ""1,234,567"""
End Sub

'クリアボタン押下時
Sub Clear()
  'ホスト名が luca0123 の場合
  Shell "C:\VBA\LedCalc.exe /SET-PLAN-Hluca0123 /CLS"
End Sub
