特徴

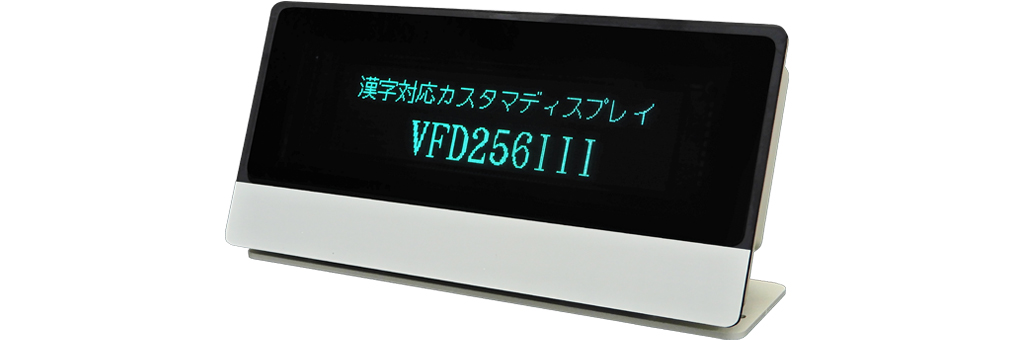

視認性の高い蛍光表示管(VFD)を使用した、漢字表示対応カスタマディスプレイです。
32ドット全角8文字×2行、16ドット全角16文字×4行など、10種類の表示モードによる文字表示が可能です。
漢字フォント(16,32Dot)も内蔵していますので、直接漢字表示ができます。
また、パソコンから簡単に表示が行えるユーティリティソフトが付属しています。
お客様のプログラムから呼び出して表示を行える実行ファイルもご用意。
レジ・医療機関向け会計システム、会議室・講義室のメッセージ表示、工場で生産数表示、秤量システムなど、見やすい文字表示で様々な現場でご使用いただけます。
32ドット全角8文字×2行、16ドット全角16文字×4行など、10種類の表示モードによる文字表示が可能です。
漢字フォント(16,32Dot)も内蔵していますので、直接漢字表示ができます。
また、パソコンから簡単に表示が行えるユーティリティソフトが付属しています。
お客様のプログラムから呼び出して表示を行える実行ファイルもご用意。
レジ・医療機関向け会計システム、会議室・講義室のメッセージ表示、工場で生産数表示、秤量システムなど、見やすい文字表示で様々な現場でご使用いただけます。
アプリケーション
VFD256ⅢをPCから表示を行うには、以下の3通りの方法がございます。
① お客様のプログラムから実行ファイルを呼び出して表示
② DLLを使用して表示
③ ユーティリティVFD256DISP3で表示
① お客様のプログラムから実行ファイルを呼び出して表示
② DLLを使用して表示
③ ユーティリティVFD256DISP3で表示
① お客様のプログラムから実行ファイルとして呼び出す
VFD256DISP3は、お客様が開発されたプログラムから実行させ表示を行うことができます。パラメータを付けて呼び出すことで、VFD256DISP3のダイアログを表示せずに制御できます。
② DLLを使ってVFD256Ⅲに表示
DLLをお客様のプログラムに組み込むことで、VFD256Ⅲに表示することが可能です。
.Net Framework4.5以上対応。
DLLから表示する方法は、VFD256サンプルプログラム説明書をご覧ください。
③ ユーティリティVFD256DISP3で表示
VFD256DISP3を用いてメッセージの表示を行えます。表示モードは10通りから選択できます。
メッセージは最大50個まで登録ができ、VFD256DISP画面上のボタンを押すことでメッセージが表示されます。
VFD256ⅡとVFD256Ⅲの相違点
| VFD256Ⅱ | VFD256Ⅲ | |||
|---|---|---|---|---|
| 表示フォント | 16/24/32/48/64ドット | 16/32/48/64ドット | ||
| 表示モード | 13通り | 10通り | ||
| インターフェース | USB HID / USB COM | USB COM ドライバのインストールが必要です。 | ||
| 本体USBコネクタ | USB Micro-B | USB Type-C | ||
| 輝度 | 最小625cd/㎡、最大1250cd/㎡ | 350cd/㎡（Min）、800cd/㎡（Typ） | ||
| 消費電力 | 最大7W | 最大5.7W | ||
| 付属品 | USBケーブル、ケーブル留めクランプ | ゲーブル留めクランプ | ||
| オプション | 電源ユニットPWLNC01 | 各USBケーブル、電源ユニットPWLNC01 | ||
VFD256ⅡからVFD256Ⅲに置き換える場合の変更点
文字サイズ
VFD256Ⅲは文字サイズを、16ドット/32ドット/48ドット/64ドットで表示可能です。
16ドット 全角16文字表示 文字サイズ約7mm×7mm32ドット 全角8文字表示 文字サイズ約13mm×13mm
48ドット 全角5文字表示 文字サイズ約20mm×20mm
64ドット 全角4文字表示 文字サイズ約27mm×27mm
用途ごとに1～4行表示が可能です。(文字サイズにより表示可能な行数は異なります）
オプション
電源連動制御ユニットPWLNC01

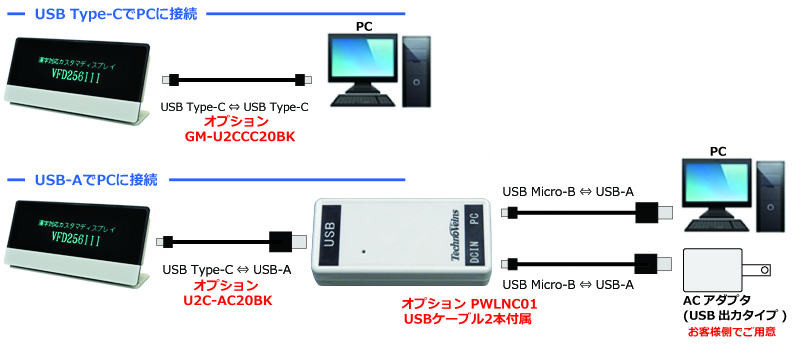

VFD256ⅢをUSB Type-CでPCと接続する場合、PWLNC01は不要です。
USB-Aで接続する場合は、PWLNC01の使用をお勧めします。
※VFD256Ⅲはケーブルが付属しておりません。オプションをご購入いただくか、お持ちのUSBケーブルをお使いください。
※PWLNC01にはUSB Micro-B⇔USB-Aケーブルが2本付属します。
※USB Type-C⇔USB-Aケーブルを使用する場合、2A以上対応のケーブルを使用し、PCに直接接続して下さい。USB HUBでのご利用はお控えください。
※ACアダプタはオプションのご用意がございませんのでお客様でご用意ください。
オプションUSBケーブル
■GM-U2CCC20BK
エレコム製USB Type-C ⇔ Type-Cケーブル、黒色、2m
■U2C-AC20BK
エレコム製USB Type-C ⇔ USB-Aケーブル、黒色、2m
壁掛金具（ポール設置用ネジ穴付き）

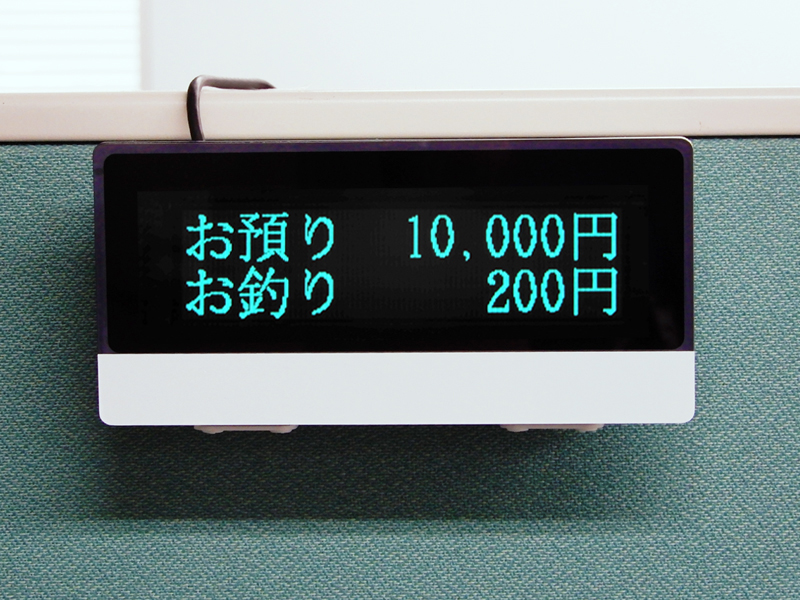

壁掛けまたはポールに取り付けて運用することができます。
ポール取付用のネジ穴は、カメラ用三脚ネジと同じ1/4インチネジです。
カメラ用の小型三脚や同規格のネジ山がついたポールやスタンドに使用することができます。
ポール取付用のネジ穴は、カメラ用三脚ネジと同じ1/4インチネジです。
カメラ用の小型三脚や同規格のネジ山がついたポールやスタンドに使用することができます。
本体寸法
製品仕様
| VFD256ⅢW-VCOM | VFD256ⅢB-VCOM | |
|---|---|---|

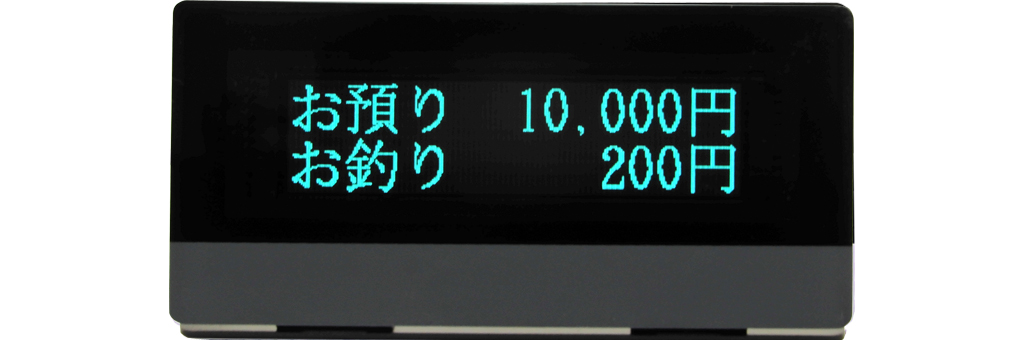

| 本体色 | ホワイト | ブラック |
| 表示器 | 蛍光表示管VFD | |
| 表示色 | Green（Blue-Green) | |
| インターフェイス | USB COM USBCOMドライバはこちらからダウンロードできます。 CP210x Universal Windows Driversを選択してください。 | |
| 表示フォント | 漢字フォント 16、32ドット 半角/全角 | |
| 表示文字種 | ANK、Shift-JIS | |
| 表示エリアサイズ | 表示部サイズ 横115mm × 縦28.7mm | |
| 表示ドット | 横256ドット×縦64ドット | |
| 表示モード | ・最大文字数 4桁×1行(64ドットフォント) ・最大行数 32桁×4行(16ドットフォント) 10種類の表示モードより選択可能 | |
| 輝度 | 350cd/㎡(min)、800cd/㎡(Typ) | |
| 電源電圧 | DC5V（USB Type-Cコネクタから供給） | |
| 消費電力 | 最大5.7W（1.13A） | |
| 外形寸法 | 幅173mm × 最大奥行78mm × 最大高さ87mm | |
| 傾斜角度 | 前方3度、後方38 度 | |
| 本体質量 | 約366g（ケーブル含まず） | |
| 通信条件 | 通信速度115200bps、パリティなし、データビット8ビット ストップビット1、フロー制御RTS/CTS | |
| 温湿度条件 | 動作時: 5～45℃、保管時:-10～50℃ 湿度20％～85％ 結露無きこと | |
| 対応OS | Windows 10（32/64bit)、Windows 11 | |
| 付属品 | ケーブル留めクランプ ※1 | |
| オプション | 各USBケーブル、PWLNC01（PC連動電源制御ユニット）※2 | |
※1※2、USBケーブルは付属しておりません。お手持ちのUSBケーブルをご使用いただくか、オプションケーブルをお買い求めください。
