VFD256ⅢをLAN接続するための方法

全体の接続方法

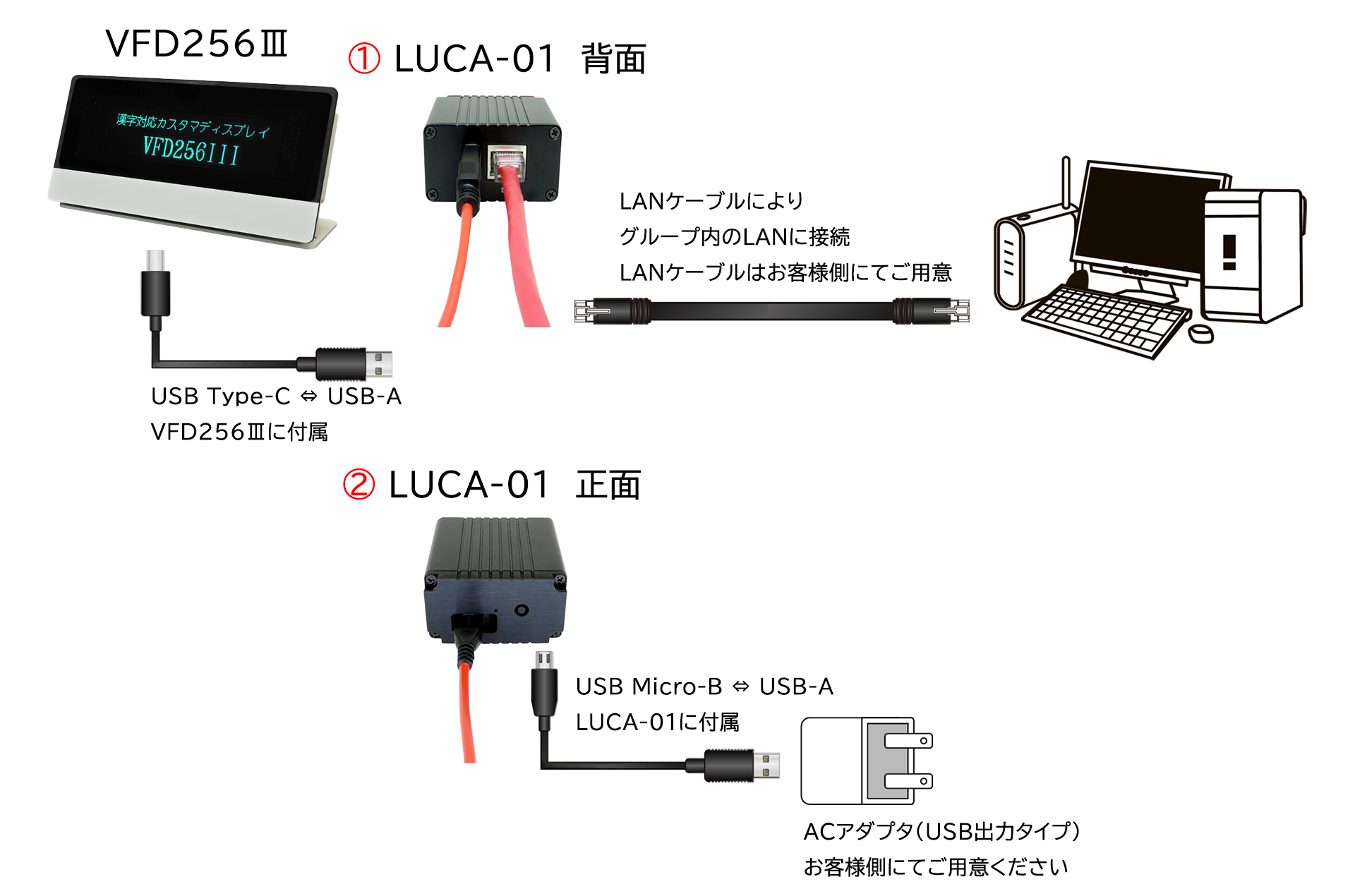

以下の図のように接続します。
  1. LUCA-01 背面にVFD256Ⅲ接続用USB ケーブルとLAN ケーブルを接続します。
  2. LUCA-01 正面にAC アダプタ接続用USB Micro Bケーブルを接続します。
※LAN ケーブル及びAC アダプタにつきましては、お客様にてご用意ください。
※AC アダプタを使用する場合、2A以上対応のものを使用してください。
※USB ハブなどを経由する場合、VFD256Ⅲが文字を表示できないことがあります。
その場合、弊社別売りの電源制御ユニットPWLNC01をご使用ください。

ユーティリティソフト「VFD256DISP3」による表示方法

本製品のインターフェースは有線LAN コンバーターを使用するため、USB COMを使用します。
VFD256DISP3 のインストールに関しましては、VFD256Ⅲユーティリティソフト取扱説明書を参照してください。

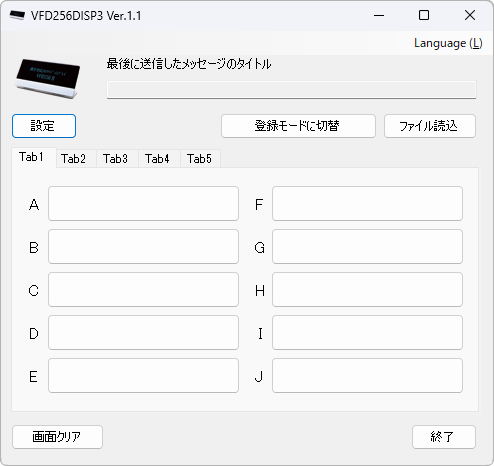

インストール後VFD256DISP3 を立ち上げると、図1 のダイアログが表示されます。
図１
  1. 「ファイル」-「設定」をクリックすると図２の設定画面が表示されます。
図２

接続ポートでは LAN を選択し、ホスト名またはIP アドレス欄にホスト名を入力します。

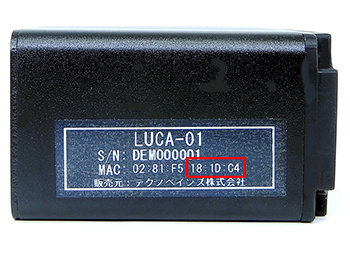

ホスト名は図３のLUCA-01本体側面に貼られたラベルにあるMAC アドレスの後ろ6文字分を以下の様に入力します。

図３

luca＜MACアドレスの後ろ6 文字＞
例えば図３のMAC アドレスを使用すれば
luca181DC4
となります。
入力が終わりましたら「表示テスト」ボタンをクリックします。初回の場合1～2秒後にVFD256Ⅲ本体にサンプル文字列が表示されれば、動作は正常です。
以上でLEDND をLAN 接続するための説明を終わります。
