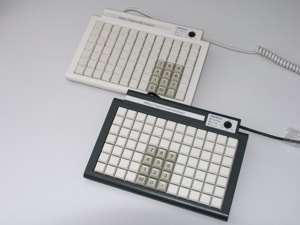

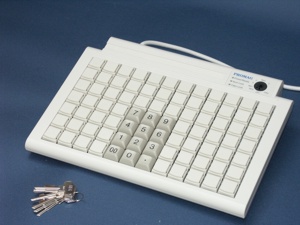

  プログラマブルキーボード KB840Aシリーズ |
KB840Aはキーレイアウトを自由に設定できるキーボードです。
洗練されたデザインで、
レジやCAD、各種制御など、専用キーボードとして最適です。
-
キー数84キー。
-
全8ポジションの鍵付きスイッチもキーコードを割り当てできます。
-
1×2や2×2キートップを使用できます。
-
各キー最大111ストローク（333Byte）まで割当可*1。
-
キーレイアウト作成はWindowsPCで行います。
-
キーボードとして、パソコンに接続します。
-
作成したキーコードテーブルの転送は、PCの キーボードインターフェース（PS/2ポート）から行いますので、特別な書き込み装置を準備する必要はありません。
-
KB840Aから設定を読み出せます。レイアウトをプリンタで印刷、簡単にラベルを作成できます。
新モデルKB840Aは、キーコードテーブルをキーボードインターフェースから転送する方式です。
（従来モデル、KB840はRS232インターフェースから転送）
プログラマブルキーボードについては、こちらのQ&Aをご覧ください。
| 製品名 | KB840A-PS | KB840AB-PS | |
|---|---|---|---|
| 本体色 | 白 | 黒（ダークグレイ） | |
| パソコン接続コネクタ | PS/2 | ||
| キースイッチ | チェリータイプメカニカルキースイッチ | ||
| キ ー ス イ ッ チ 性 能 |
接点抵抗値 | 最大200mΩ標準20mΩ | |
| バウンス時間 | 5mS | ||
| 設計接点寿命 | 2000万回 | ||
| キー作動力 | 60±20g(1×1キー) | ||
| キーピッチ | 19.05mm | ||
| キーストローク | 4mm | ||
| キー数 | 84キー | ||
| プログラム設定 | 各キー最大111キーコード*1 | ||
| ロールオーバー | 疑似Nキーロールオーバー | ||
| 電源供給方法 | キーボードコネクタより供給 | ||
| 付属品 | キートップ（ テンキー,1×2,2×1,キー引抜工具） Windows用キー設定プログラムCD-ROM （Windows2000/XP） 日本語取扱説明書 |
||
| 消費電力 | DC5V 100mA | ||
| 動作温度 | 5〜45℃ | ||
| 保存温度 | -10〜60℃ | ||
| 湿度 | 10〜90%（結露なきこと） | ||
| 寸法 | 幅260mm×奥行190mm×高さ43mm | ||
PS/2ポートによるキーレイアウトの書込み
キーレイアウト書き込みは、PS/2インターフェースから行います。
レイアウト転送を終了すると、通常のキーボードと同様に動作します。
参考：コンビネーションキー
キートップについて
 |
 |
 |

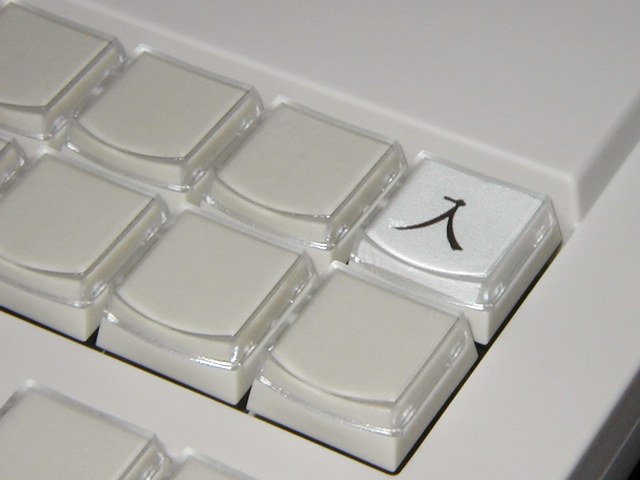

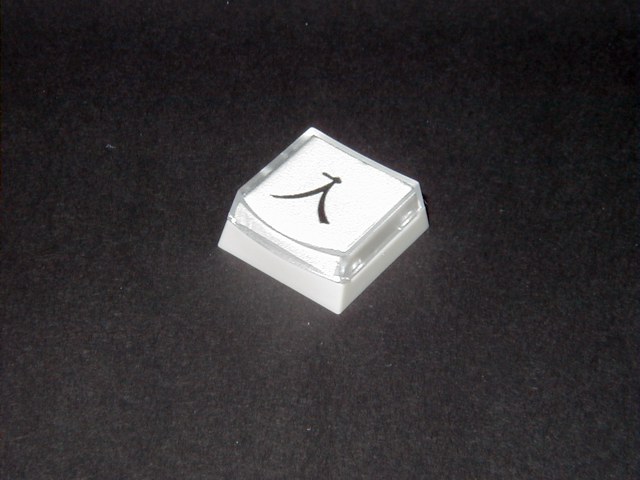

| クリアキーキャップをはずしたところ | 文字を入れたキートップ | キーボードにセット |
キートップは透明キャップ（クリアキーキャップ）構造となっており、割り付けた内容をプリンタで印刷し、キートップ内に挿入できます。
 |
 |
 |

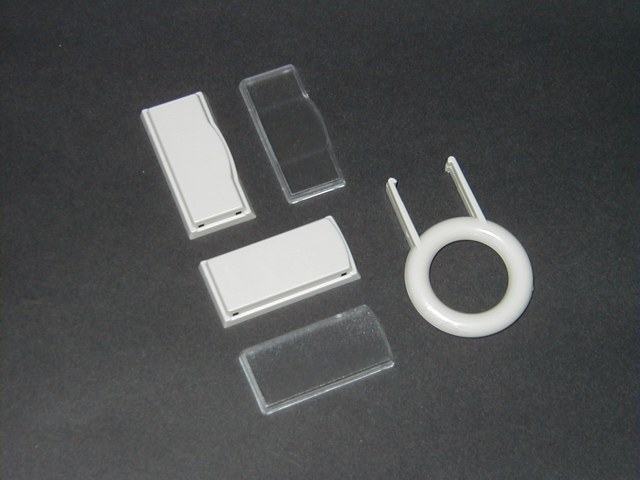

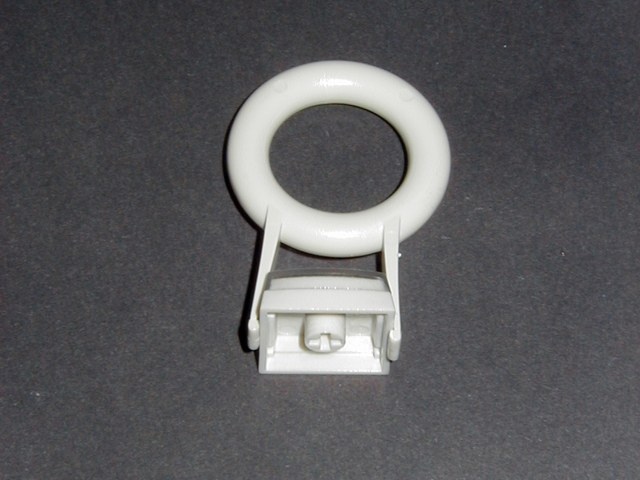

| 本体付属セット | プラッカー[キートップ引き抜き工具] | 別売キートップ：2ｘ１、2x2、1x2 |
本体すべてのキーには標準のキートップ（1ｘ1：KTPA11）が付属しております。
横倍(2x1：KTPA21H)キートップ、縦倍(1x2：KTPA12V)キートップ、プラッカーが各々1個および数字キートップ（テンキー）1セットが付属しております。

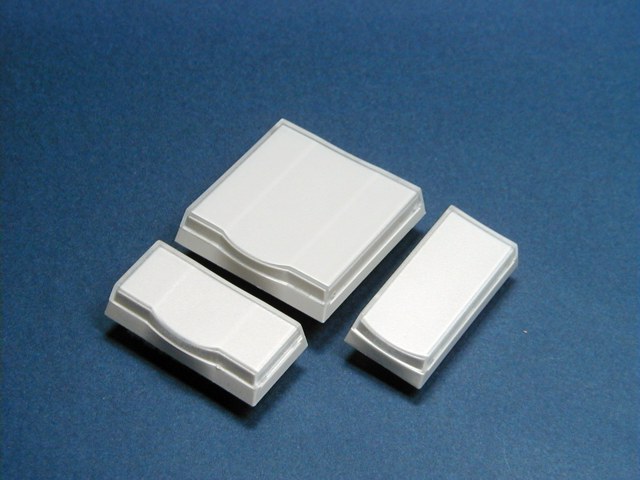

キートップは、横倍(2x1：KTPA21H)、縦倍(1x2：KTPA12V)、縦横倍(2x2：KTPA22)のキートップを別売りオプションとして準備しております。
キートップ用テンプレートの作成
キートップはクリアキーキャップを用いており、キャップ内にテンプレート（文字シート）を挿入できます。
キートップを作成する方法は、付属キー割付ユーティリティからプリンタから印刷できます。
自由に色や自分好みにしたい場合は、ご自分でワープロなどで作成することも可能です。
また、手書き等で作成する際の切り抜き枠や背景色をつけたテンプレートを準備いたしました。
簡易テンプレートのページからダウンロードいただき、プリンタで印刷することでテンプレートとしてご利用いただけます。
OEM出荷/特注キートップ
ご発注ロットが500台以上の場合、工場にてあらかじめ印刷テンプレートをキートップに挿入した状態での出荷を承ります。
500台未満のロットにつきましては、個別にご相談ください。
また、色付けしたキートップやキートップへの印刷等は特注対応となります。
 色付けしたキートップ |
 KB20Aへの実装 |
 クリアキャップをはずした状態 |
Windows Vistaについて
本プログラマブルキーボードは、64ビット版VistaPCでキーボードとしての動作は確認されておりますが、添付の割付ソフトは、64bit版のVistaでは動作しません。
64ビット版Vistaにキーボードを接続する前に、Windows XPや、32ビット版VistaPCによりあらかじめキー割付を行っておくことで、ご使用いただくことができます。
参考： Windows Vista対応状況
キーストローク
*1 PS/2キーボードインターフェースでは、キーボードから１文字を出力する場合、複数のキーストロークを組み合わせて出力します。通常のキーの場合、キーを１回押した時点で１つのキーストロークを発生し、キーを離した時点で2つのキーストロークを発生します。KB840では、１つのキーに割り当てられる最大文字数はキーストロークの組み合わせにより変化します。シフトキーなどを使用すると、各キーを押したことでキーストロークを発生しますので、設定できる文字数は少なくなります。
ご購入は
テクノベインズショッピングサイトにて販売中です。
- ショッピングサイトはこちらです。
- プログラマブルキーボード
在庫について
下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。
- KB840A-PS
- 縦倍キートップKTPA12V(1セット10個入り)
- 横倍キートップKTPA21H(1セット10個入り)
- 縦横倍キートップKTPA22(1セット10個入り)
標準外製品
コンソール用途など、標準仕様以外でのキーボードについては、テクノベインズまでご相談ください。
また、ご発注数量がまとまる場合、キーボード本体色としてダークグレイでの対応もお受けいたします。

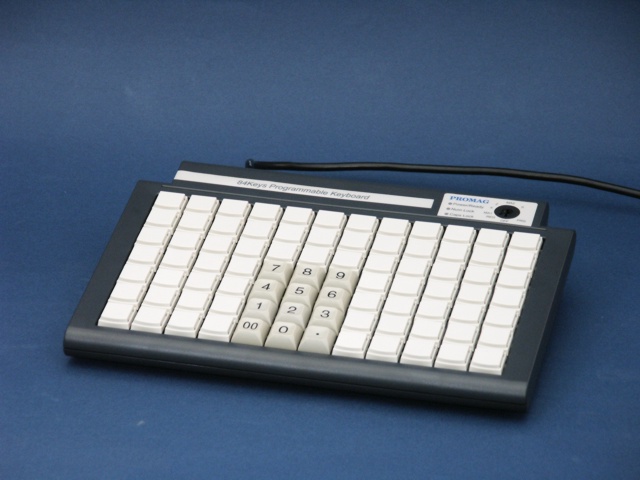

KB840AB-PS(本体色：ダークグレイ)
製品展示について
本製品は弊社ショースペースにて展示しております。
