ネットワーク対応VFDディスプレイ VFD86F-LAN 構成例

いくつかの代表的な構成例を示します。

基本的には通常のネットワーク機器と同じですが、各PCからソフトウェア制御が行えるようにVFD86F-LANは固定アドレスとしています。
設置については、通常のネットワーク機器を利用できます。
また、取り付け方法としては、そのまま置いてご使用いただいたり、オプション金具で壁にかけたり、DINレール取り付けなどが可能です。

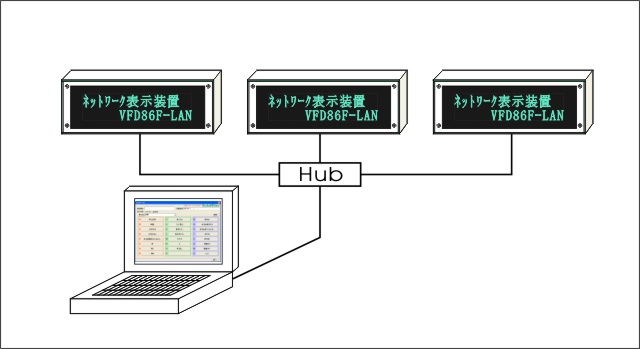

小規模で一般的な設置例です。1台のHubに1台のPCをそれぞれ固定アドレスで運用しています。
複数の表示を1台のPCで制御します。
シンプルな構成のため、店舗での案内や広告表示など専用表示機として設置しての運用にも適しています。

ホテルや会議場での会議・展示会・講演会の出席受付や案内表示など、一時的/仮設での使用の際にも便利な構成例です。
来場者への受付案内表示、講演や休憩時間などの案内、また来場受付時にバックヤードや控え室へ来場者名を表示することで、担当者へ対応の呼び出しするなどに利用できます。

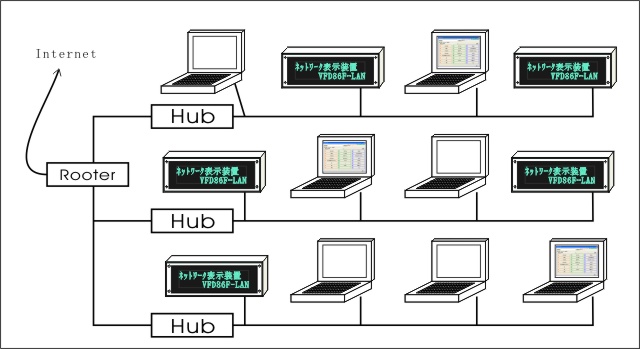

一般的にすでに設置されているネットワークに接続する例です。
ルーターを介してインターネットに接続されている既設ネットに設置します。

この場合、下記設定方法のようにVFD86F-LANの固定アドレスを、グループ内IPでルータのDHCP（例の場合）が配信しない(衝突しない)アドレスに設定します。この設定により、コントロールPCはグループ内のどのPCからでも接続することができます。
VFD86F-LANは1台から設置が可能です。
この例では、複数のVFD86F-LANと、複数のコントロールPCが存在します。

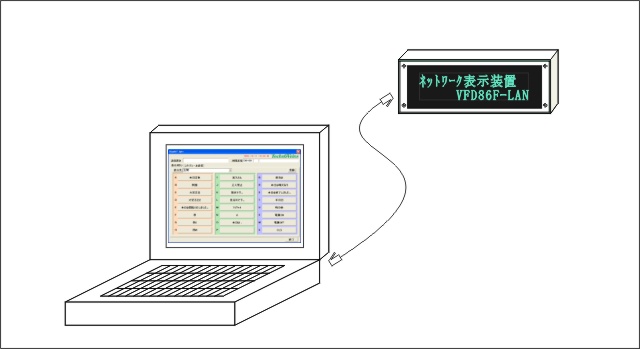

もっとも小さな構成例です。
PCを表示用のコントローラとしてご利用いただき、表示専用としてご使用される場合、ネットワークポート直結でのご利用が可能です。
この例では、1台のノートパソコンとVFD86F-LANをクロスケーブルで直結しています。
（通常ネットワークHubを使用する場合は、ストレートケーブルを使用します。）
この例ではネットワーク内にDHCPサーバがありませんので、PCおよび、VFD86F-Eともに固定IPでの運用となります。

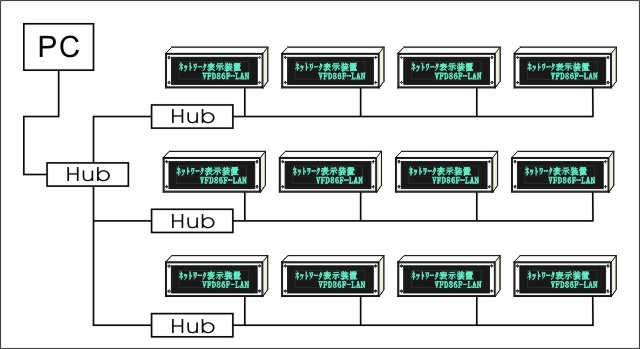

複数のVFD86F-LANをローカルネットワーク構成を行う例を示します。
セキュリティ関連で使用する場合などには、単独で運用できるローカル配線をお勧めします。
下記例は1台のコントロールPCと複数台のVFD86F-LANをローカルネットワークに使用した例です。
10/100Base-TのネットワークHubに接続を行いますので、各Hubと接続装置はスター状に結線します。
この例ではネットワーク内にDHCPサーバがありませんので、PCおよび、VFD86F-Eともに固定IPでの運用となります。
会議室や教室、客室など複数の部屋や設置グループでご使用される場合、各単位毎にスイッチングHubを設置されると良いでしょう。
ネットワーク機材は市販の製品が利用できます。
