小型キャッシュドロワ DWC35SML [販売終了]

簡単操作・コンパクトな　手動式小型キャッシュドロワ

POSやレジとの連動は不要です。

お客様の操作のみで簡単に開くことができるので、自由な御利用が可能です。

●トレイ前面を軽く押すと、トレイが開く、プッシュオープンタイプ
　パソコンやプリンタとは接続せずに、機械的にトレイが開きます。
　　（パソコンやプリンタと連動する場合は、レジプリンタ接続（DKD）タイプ　キャッシュドロワ　DWT35SDKをご利用ください。）

●省設置面積。　幅(350mm)、奥行き(350mm)、高さ(86mm)　と、3方向とも小型設計
  レジカウンタなどへの設置の際、自由度があります。

●現行紙幣サイズに対応した、3札5コイン収納の小型トレイを新たに開発

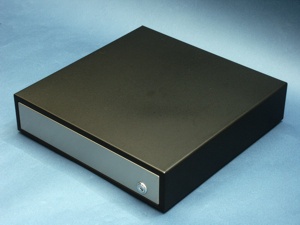

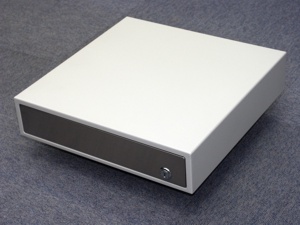

●本体は白色（アイボリー）と黒色（ブラック）の２モデル
　前面は、美しく、丈夫で錆びにくいステンレスタイプ

　

幅が狭く(350mm)、奥行きも短く(350mm)、高さも低い(86mm) コンパクトな設計
標準サイズのドロワを使用できない店舗・売店 、小さなカウンター台への組み込み、大きなドロワが不要な業種などに適します。

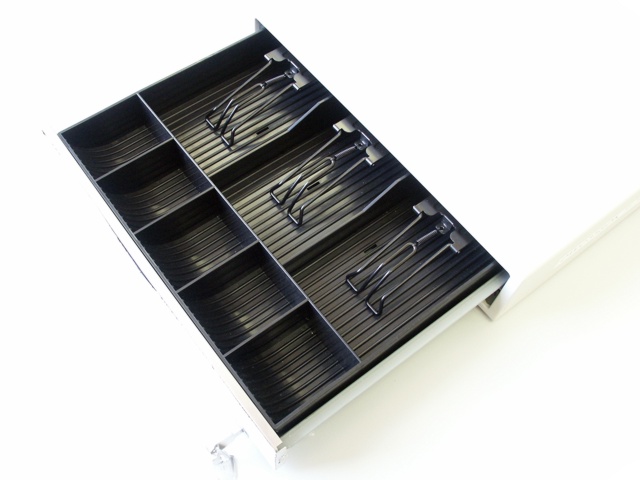

国内流通紙幣のサイズに対応した新型マネートレイ(Ver2.0)
貨幣部は、コインが取り出しやすい底面が手前にカーブした形状です。
※マネートレイの紙幣、コインのブロックは一体成型です。コインブロックの分離や間仕切りの移動はできません。

鍵により、手動開放及び簡易ロック^※が可能
※キャッシュドロワは、金庫のように強固な防護機構は持ちません。鍵によるロックは、レジの開放を一時的に制限するなど、簡易的な用途でご使用となります。

1円や5円のつり銭設定がない業種にお勧めします。
紙幣3種・貨幣5種類の小型固定トレイです。
※全金種のつり銭が必要な業種や、多くのつり銭を収納する必要がある場合、4札8コイン対応の標準サイズドロワをお奨めします。
（1万円札、5000円札、2000円札、1000円札　計4札。　500円硬貨、100円硬貨、50円硬貨、10円硬貨、5円硬貨、1円硬貨　計6貨幣）

　

仕様

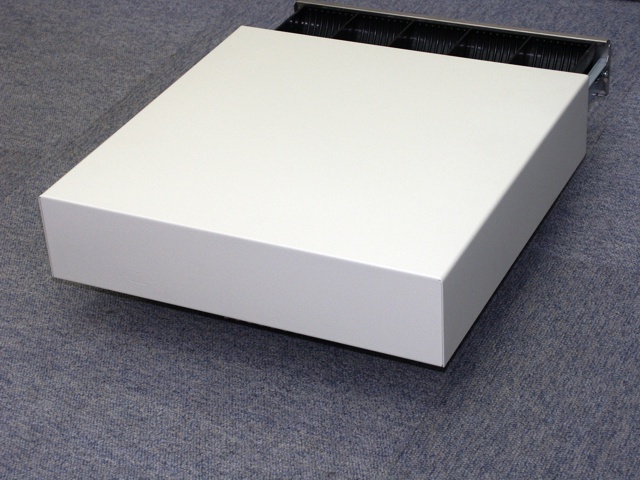

新開発の　3札　5貨幣　小型マネートレイ (Ver2.0) 札押さえは、丈夫なスチールワイヤ製 　 背面もすっきりしています。 突起物やケーブルコネクタが背面に無いので、 奥行きのないカウンター内部設置にも最適です。

製品名 DWC35SML DWC35SML-B 本体、ケーブル色 アイボリー ブラック マネートレイ 紙幣 3ブロック 貨幣 5ブロック ※マネートレイは一体成型です。各間仕切りは固定です。 また、コインブロックだけの分離はできません。 本体寸法 幅 350mm 奥行 350mm　（鍵突起を含まず） 高さ  86mm　（ゴム足含む） インターフェース なし 電源 不要 開放 前面プッシュ、付属のカギ カギ 2本付属

現在販売品中の小型キャッシュドロワ製品の寸法比較(参考)

弊社販売中の小型ドロワ2機種（DSA-35EDIII、DWC35SMLと同形状のDWC35SDK）で寸法を比較してみました。
DSA-35EDIIIは、ドロワ後部に電源装置を収納できる空間を持っているため、奥行きが長くなっています。
（DSA-35EDIIIのお取扱い状況に変更はございません。今後も引き続きご購入いただけます。）

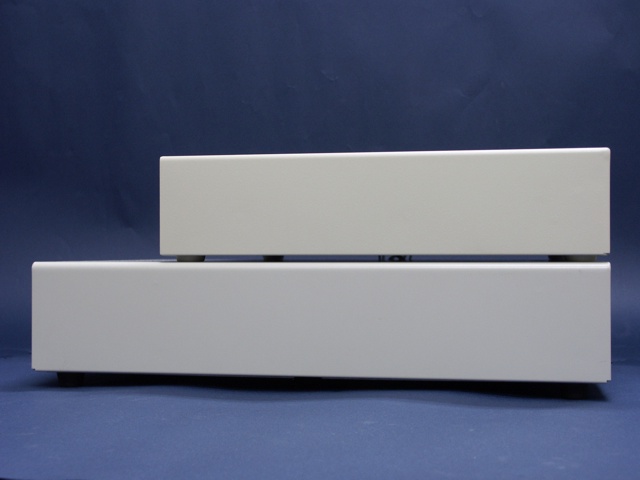

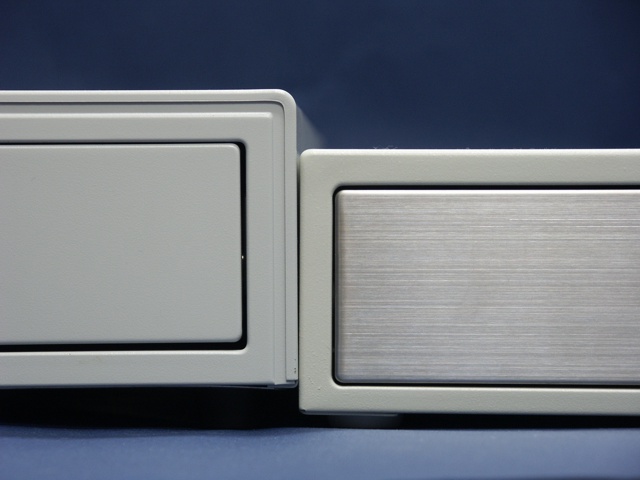

高さ比較（高さはゴム足含む） 右：DWC35SDK(86mm) 左：DSA-35EDIII(104mm)	幅比較 上：DWC35SDK(350mm) 下：DSA-35EDIII(330mm)	奥行き比較 上：DWC35SDK(350mm) 下：DSA-35EDIII(460mm)

販売について

本モデルの販売は終了いたしました。
(2011/08/01)

Q & A

Q. 従来のPOSやレジなどプログラムと連動できますか？

A. 本機は手動動作のみで動作するためにプログラムと連動して自動で開くことはできません。
但し、お客様が自由なタイミングで手動で開くことができますので、いずれの場合でもキャッシュドロワとしてご利用はできます。
連動動作をご希望の場合、レジプリンタ接続（DKD）タイプ　小形キャッシュドロワ　DWC35SDKなどの機種をご検討ください。

Q. 旧サイズの大型紙幣は対応していますか?
A. 昭和59年まで発行されていた旧1万円紙幣は、 現行紙幣よりサイズが大きいため、札トレイへの収納はできません。

※日銀C券と呼ばれる二世代前の形式(旧サイズ)の紙幣は、銀行流通終了から20年以上経過(日銀支払いは昭和61年1月で停止）したので、
　現時点で大型紙幣がレジで使用される考慮は不要と判断しております。

参考：紙幣の切り替え
　昭和33年12月〜　1万円札(C券)　174×84mm    聖徳太子の1万円 （ここまでは大型紙幣）
　昭和59年11月〜　1万円札(D券)　160×76mm    福沢諭吉の1万円 （ここから小型紙幣への切り替え）
　平成16年11月〜　1万円札(E券)　160×76mm    福沢諭吉の1万円（現行 の紙幣）
　

特注品について

ご発注の数量がまとまる場合、標準品以外の特注仕様（12Vのソレノイドなど）につきましてはご相談ください。
