小型キャッシュドロワ DWC35SDK
レジプリンタ接続（DKD）タイプ発売元：テクノベインズ
 |
 |
コンパクトな小型キャッシュドロワが新登場!!
●省設置面積。 幅(350mm)、奥行き(350mm)、高さ(86mm) と、3方向とも小型設計
レジカウンタなどへの設置の際、自由度があります。
●現行紙幣サイズに対応した、3札5コイン収納の小型トレイを新たに開発
●本体は白色（アイボリー）と黒色（ブラック）の２モデル
両モデルとも、前面は、美しく、丈夫で錆びにくいステンレスタイプ
●EPSON、スター精密、CBMなどのレシートプリンタに接続して使用
レジプリンタにドロワオープンのコマンドを送信することでトレイが開きます。
●ドロワオープン検知センサ機能 （EPSON ドロワ互換仕様）

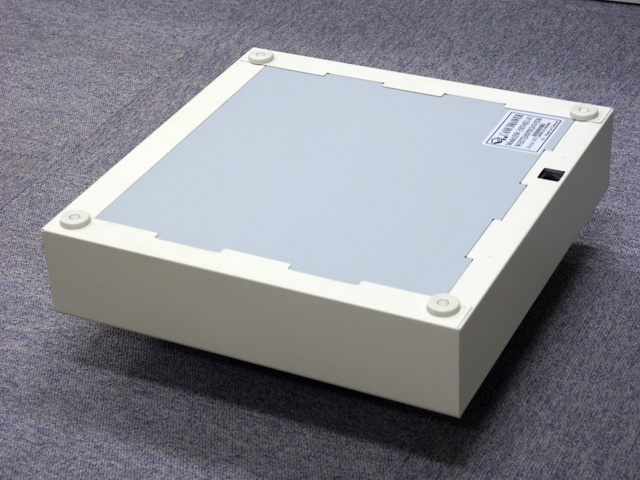

●ケーブルコネクタを底面に配置し、背面はすっきり
幅が狭く(350mm)、奥行きも短く(350mm)、高さも低い(86mm) コンパクトな設計

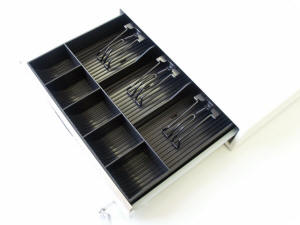

標準サイズのドロワを使用できない店舗・売店 、小さなカウンター台への組み込み、大きなドロワが不要な業種などに適します。国内流通紙幣のサイズに対応した新型マネートレイ(Ver2.0)
貨幣部は、コインが取り出しやすい底面が手前にカーブした形状です。
※マネートレイの紙幣、コインのブロックは一体成型です。コインブロックの分離や間仕切りの移動はできません。鍵により、手動開放及び簡易ロック※が可能
※キャッシュドロワは、金庫のように強固な防護機構は持ちません。鍵によるロックは、レジの開放を一時的に制限するなど、簡易的な用途でご使用となります。接続ケーブルはコネクタ接続であるため、異なるケーブル長への対応やケーブル破損時の交換も容易です。

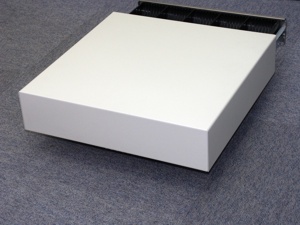

※現在販売中の多くのDKDタイプドロワでは、ケーブルは本体から取り外せません。接続コネクタを底面に配したことで、背面もすっきり
※奥行きのないカウンタ内部に収納する場合も邪魔になりません。また、ケーブルやコネクタが壁に押されて故障する心配もありません。
※お客様側へレジ（ドロワ）背面を向けて使用する場合でも、ケーブル/コネクタが露出しないので、美観がよく、トラブルが少ない。1円や5円のつり銭設定がない業種にお勧めします。
紙幣3種・貨幣5種類の小型固定トレイです。
※全金種のつり銭が必要な業種や、多くのつり銭を収納する必要がある場合、4札8コイン対応の標準サイズドロワをお奨めします。
（1万円札、5000円札、2000円札、1000円札 計4札。 500円硬貨、100円硬貨、50円硬貨、10円硬貨、5円硬貨、1円硬貨 計6貨幣）
仕様
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
対応機種
|
||||||||
制御方法
本製品は、プリンタに接続し、プリンタ経由で制御を行います。制御方法はプリンタにより異なります。
各プリンタの説明書をご覧ください。
弊社にて、EPSON Printerへの接続及び、EPSON OPOSドライバからの動作は確認しております。（開放センス対応）
[EPSON対応でないドロワは、EPSON OPOSドライバを使用したPOSレジでは使用できません。テクノベインズ販売中のDKDタイプドロワは、すべてEPSON OPOS ADKで動作することを確認しております。]
現在販売品中の小型キャッシュドロワ製品の寸法比較(参考)
弊社販売中の小型ドロワ2機種（DSA-35EDIII、DWC35SDK）で寸法を比較してみました。
DSA-35EDIIIは、ドロワ後部に電源装置を収納できる空間を持っているため、奥行きが長くなっています。
（DSA-35EDIIIのお取扱い状況に変更はございません。今後も引き続きご購入いただけます。）
 |
|
 |

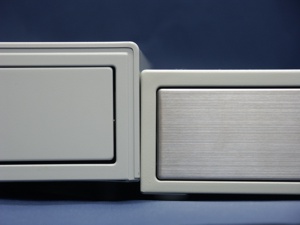

| 高さ比較（高さはゴム足含む） 右：DWC35SDK(86mm) 左：DSA-35EDIII(104mm) |

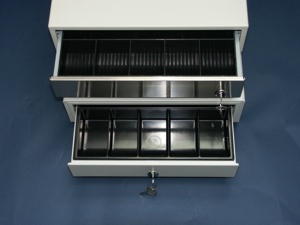

幅比較 上：DWC35SDK(350mm) 下：DSA-35EDIII(330mm) |

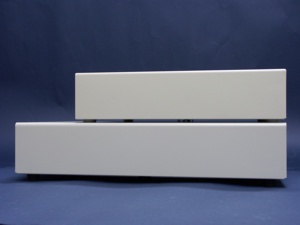

奥行き比較 上：DWC35SDK(350mm) 下：DSA-35EDIII(460mm) |
在庫について
下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。
- DWC35SDK
- DWC35SDK-B
製品展示について
本製品は弊社にてごらんいただけます。
マイナーチェンジのお知らせ
内部マネートレーが、札幅固定タイプから、札幅設定タイプに変更されました。札幅設定タイプは、3札のブロック構成のみとなります。
また、これにあわせて札押さえがスチールワイヤータイプに変更となりました。
（2007年夏出荷モデルより。）
Q & A
Q. 従来のキャッシュドロワから置き換えはできますか?
A. 現在ご使用いただいているキャッシュドロワが、EPSONやスター精密など、レジプリンタ連動のDKDタイプインターフェースをご使用されている場合、
ほとんどの場合で、モジュラジャックを差し替えていただくことで接続が可能です。
（本キャッシュドロワは24V仕様, ドアステータス対応タイプです。）
設置場所につきましては、お客さまの環境をご確認ください。Q. OPOS ADKから認識はされますか?
Q. 旧サイズの大型紙幣は対応していますか?
A. はい。本ドロワは開閉時に正しくステータス応答するため、OPOSを用いたソフトウェアからでもご使用いただけます。
A. 昭和59年まで発行されていた旧1万円紙幣は、 現行紙幣よりサイズが大きいため、札トレイへの収納はできません。※日銀C券と呼ばれる二世代前の形式(旧サイズ)の紙幣は、銀行流通終了から20年以上経過(日銀支払いは昭和61年1月で停止）したので、
現時点で大型紙幣がレジで使用される考慮は不要と判断しております。参考：紙幣の切り替え
昭和33年12月〜 1万円札(C券) 174×84mm 聖徳太子の1万円 （ここまでは大型紙幣）
昭和59年11月〜 1万円札(D券) 160×76mm 福沢諭吉の1万円 （ここから小型紙幣への切り替え）
平成16年11月〜 1万円札(E券) 160×76mm 福沢諭吉の1万円（現行 の紙幣）
特注品について
ご発注の数量がまとまる場合、標準品以外の特注仕様（12Vのソレノイドなど）につきましてはご相談ください。
