Techno Veins Web shopping PageIT3800シリーズ
ハンドヘルド リニア イメージャ
製造:ハンドヘルドプロダクツ社(米国)
IT3800LX-12,IT3800LR-12,IT3800VHD-12IT3800,IT3800PDF-12
IT3800LR-ESD,IT3800VHD-ESD
  • バーコードスキャナとして最も重要であるバーコードの読取易さを比較した場合、ハンディタイプではトップクラスの製品です。
    レジ業務などには最もお勧めの製品です。
  • 新方式の明るく鮮明なＬＥＤ光を直線状に照射（エイミングライン）することで、読み取りエリアがはっきりわかり、従来のＣＣＤスキャナに比べバーコード読込みがいっそう簡単になっています。
  • 最高速270デコード/秒の高速スキャナエンジン搭載しています。
  • 美しくデザインされた外観は、従来のバーコードスキャナのイメージを大きく変えました。
  • 厳しい作業環境に適合するように、堅牢で耐久性のある構造設計をはじめ、滑り防止用ラバーグリップなど、実際の現場での操作性を重視し設計されています。
  • マルチインターフェース機能により、接続ケーブルを取り替えスキャナ設定を変更することにより、同じ本体にてキーボード接続またはUSB接続に設定できます。（USBインターフェースは、2000年以降の出荷モデルより対応しています。）
  • IT3800LXは読取範囲を長距離用（IT3800LRの約1.75倍）に合わせて変更したモデルです。
    レジなど商品にバーコードを接近して読ませる場合は、IT3800LR-12をお勧めします。
    伝票やダンボール箱など大きいバーコードを離して読みこみを行う場合は、IT3800LX-12をお勧めします。
  • IT3800PDFは通常のバーコードのほか、二次元バーコードPDF417を読むことができます。
  • IT3800シリーズには、ケース素材に導電性カーボンを混合し、静電気放電による事故防止を考慮した特殊用途用のIT3800LR-ESD,IT3800VHD-ESDもございます。
    静電気を嫌う精密機器組み立て現場などでのご使用に最適です。
    また、同機はクラス１００のクリーンルームでの運用を考慮したパッケージで納品されますので、半導体などの工場などでの使用にも最適です。（本体色は黒になります。）

お知らせ

弊社からお求めの場合、パソコンとの接続ケーブルを1本無償にてお付けいたします。

  • IT3800LR-PSの場合、IT3800LR-12とCBLWA-PS-Yがセットになります。
  • IT3800LR-USBの場合、IT3800LR-12とCBLWA-USBがセットになります。

　

バーコードを用いた入荷商品管理などの業務プログラムも、テクノベインズにて開発を承っております。
TM-L90など小型プリンタを用いた、業務用バーコードラベル発行プログラムなど御気軽にご相談ください。[開発事例]

　

用途例

流通・物流
POS・受発注・入出庫・在庫管理
製造業
棚卸・ピッキング・工程進捗管理
公共・金融
検針・料金支払い

製品型番

IT3800LR-12(ロングレンジ)
IT3800VHD-12(高分解能)
IT3800PDF-12(PDF417)
IT3800LR-ESD(ESD対策品ロングレンジ)
IT3800VHD-ESD(ESD対策品高分解能)

IT3800 Front view

IT3800 Rear View

IT3800LR-12

　

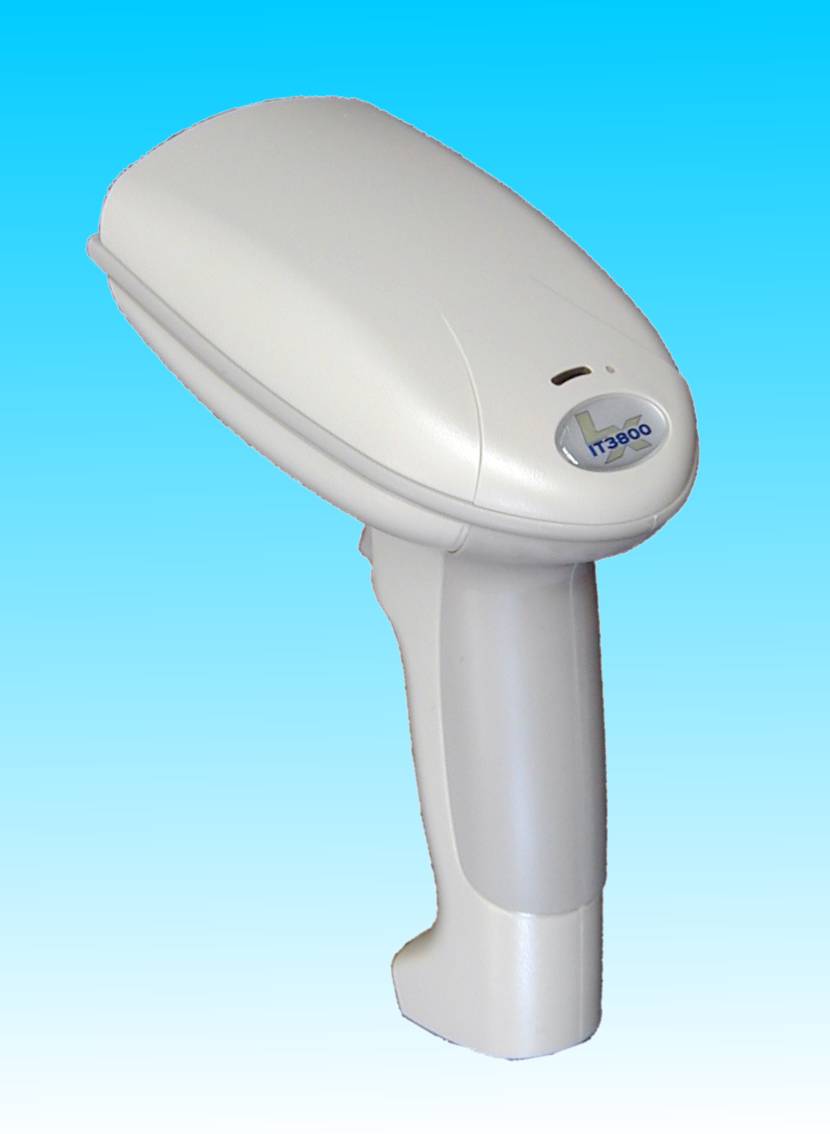

IT3800LX LogoIT3800LX-12
光学的仕様
製品名 IT3800LX-12 IT3800LR-12 IT3800VHD-12 IT3800PDF-12
光源 630nm 可視光　赤色LED
受光素子 3648エレメント　リニア　イメージャー
読み取り距離 38mm〜356mm(UPC<0.33mm>コードの場合) 25mm〜203mm(UPC<0.33mm>コードの場合)
読み取り幅 距離229mmの時152mm(バーコード) 距離203mmの時127mm(バーコード)
分解能 距離140mmの時
0.165mm		 距離88mmの時
0.127mm		 距離88mmの時
0.076mm		 距離88mmの時
0.128mm(バーコード)
0.168mm(PDF417)
スキュー角 ±30º
ピッチ角 ±15º
水平移動速度 127mm/Sec
MRD値 30%Min
走査速度 67,135,270スキャン/Secの選択可能
読み取り速度

270デコード/Sec(Max)
　
外形寸法
長さ

135mm　
高さ 152mm　
幅 79mm　
本体質量 180g(本体のみ)
本体

ポリカーボネイト/ABS混合、UL-94V0
　
電源仕様
電源電圧

5VDC±10%
消費電流 動作時 待機時 スリープ時 突入電流
　 270Scan/Sec 275mA 125mA 5μA 400mA
135Scan/Sec 180mA 125mA 5μA 400mA
67Scan/Sec 150mA 125mA 5μA 400mA
電源ノイズ

Max 100mV(ph-pl), 10 to 100KHz
　
耐環境性
動作温度 0℃〜＋50℃
保存温度 -36℃〜+60℃
湿度 0〜95%（非結露）
落下衝撃 1.53mの高さよりコンクリートへ25回落下後正常動作
振動 5G/20〜300Hzまで耐震
耐静電気

15KV(非破壊)
MTBF 100,000時間(MIL-HDBK-217F)
　
規格
IT3800LX,LR,VHD
対応バーコード		 Codabar, Code39, ITF, Code25, Matrix25,Code11,Code128,UPC, EAN, JAN
IT3800PDF
対応バーコード		 Codabar, Code39, ITF, Code25, Matrix25,Code11, Code128,UPC, EAN, JAN, PDF417
規格取得

FCCクラスB、CE EMCクラスB、IEC60825-1、LED安全規格クラス1,UL

別売オプション

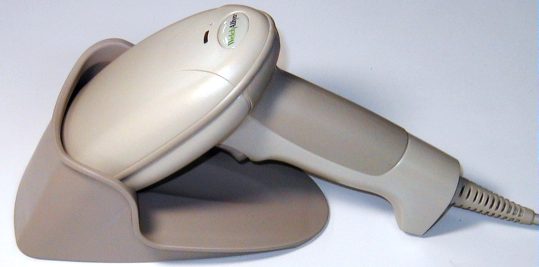

ホルダー 38HOLDER 拡大図

　

IT3800 38HOLDERFull.jpg (16425 バイト)

　

写真はIT3800LR-12です。
現在IT3800にはホルダーを1個無償でお付けしております。

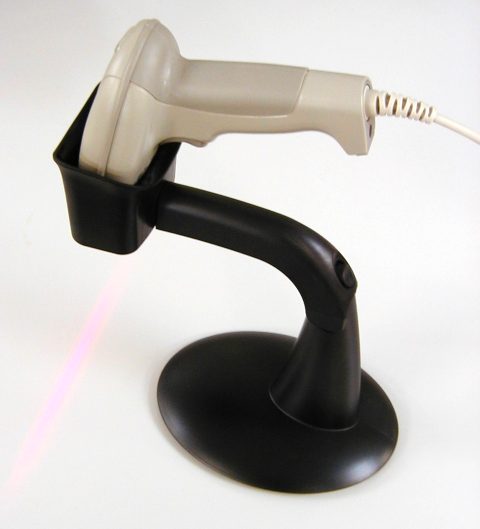

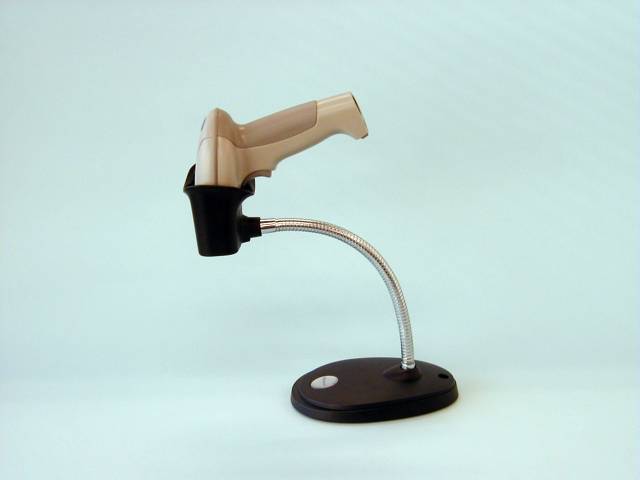

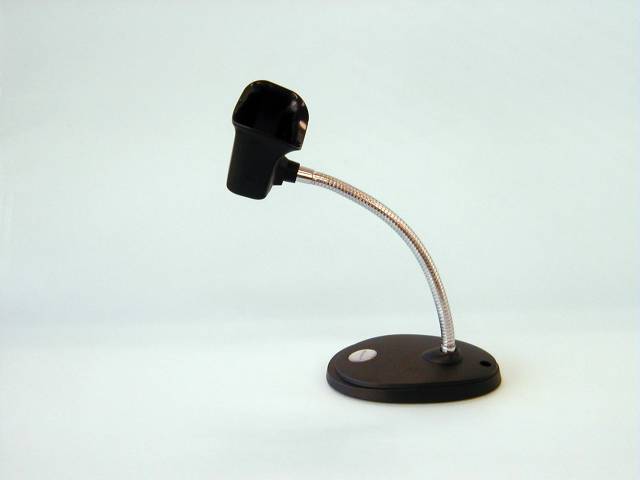

HFSTAND4


ハンドフリースタンドを使用するとIT3800を手に持たずに、バーコードをスキャンエリアに差し出すことで読み込みます。（スタンドのみの写真）
※2003/01出荷分からハンドフリースタンドはユニスタンドからHFSTAND4になりました。

※標準的なRS232シリアル接続の場合、ホスト側コネクタピンに電源が含まれていません。そのため、コネクタに外部から電力を供給する必要があります。接続機器から+5V電源が供給できない場合、別途電源をご準備ください。（スキャナ本体に電源は付属していません。別売りオプションにてAC電源またはキーボード電源ブランチケーブルを販売しております。）

※キーボードインターフェースは漢字コードを直接入力できません。
IT3800PDFでPDF417コード中に漢字コードが含まれる場合、使用するデータ中に漢字コードが含まれる場合は、シリアルインターフェースでご使用ください。

　

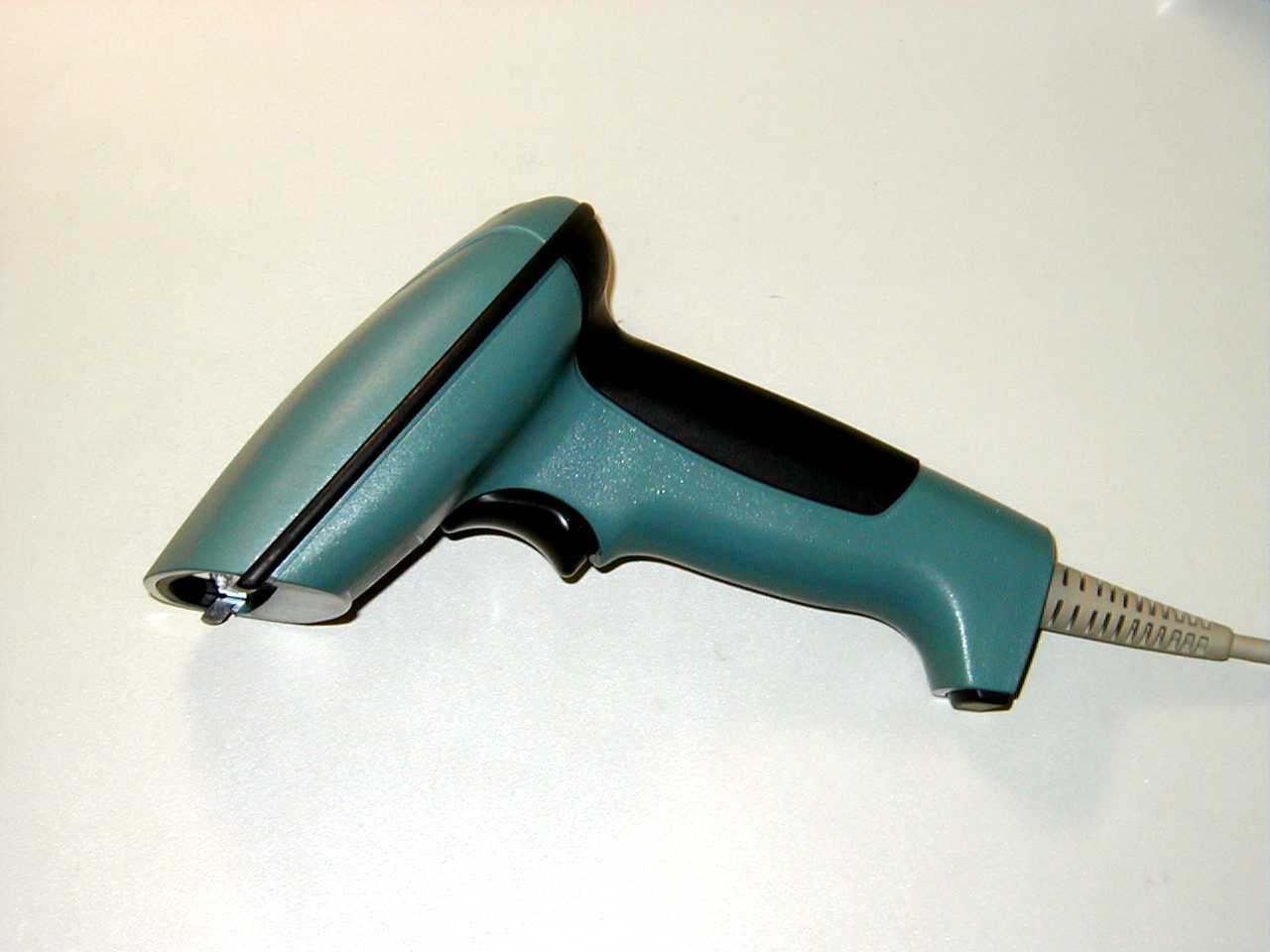

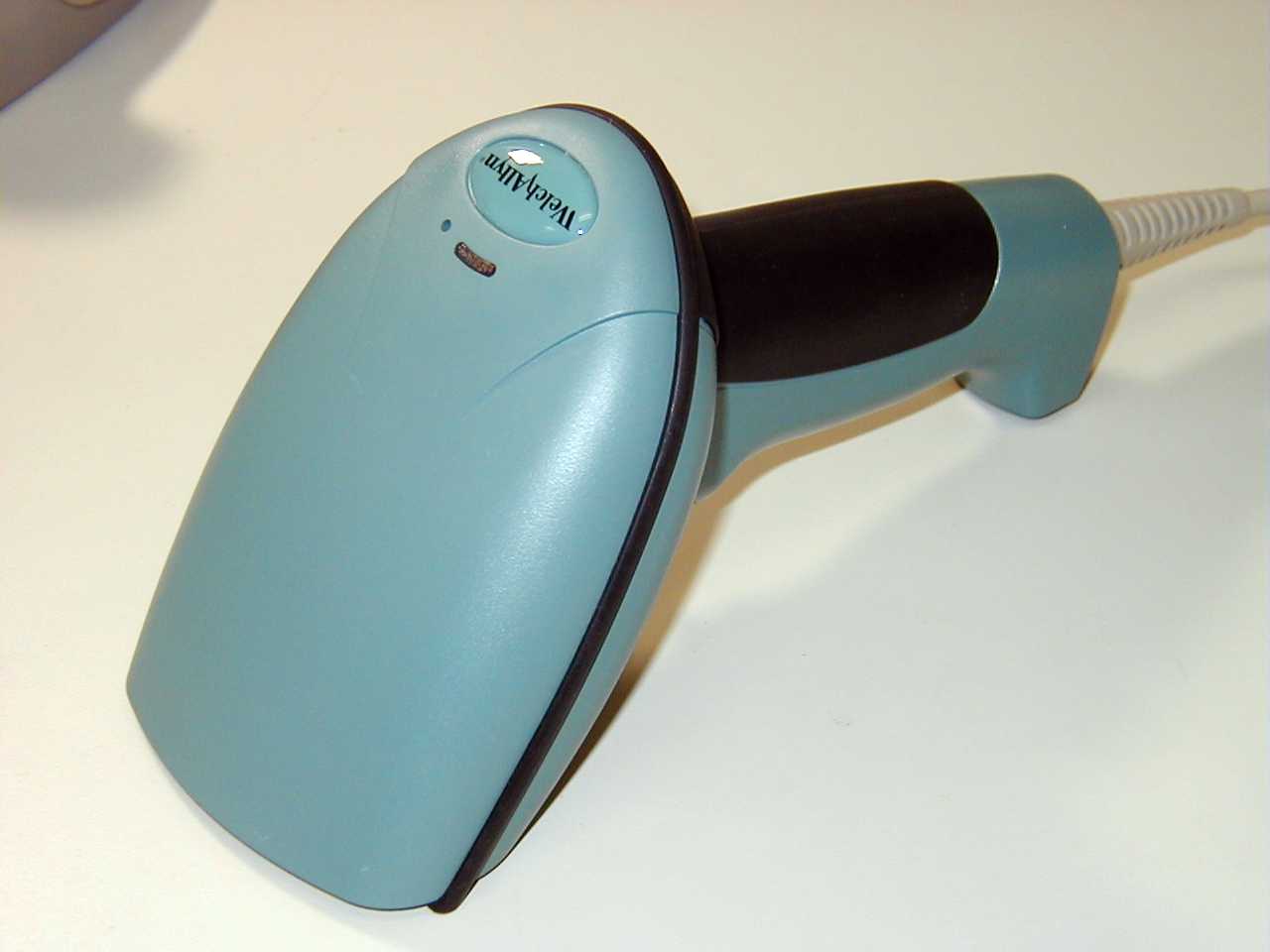

写真はIT3800VHD

　


IT3800VHDは本体色が深緑色になります。

　

外部電源

シリアルインターフェース機種および２次元バーコード対応機種は外部から電源を供給する必要があります。
ケーブル使用にあわせ２種類のコネクタータイプがあります。
（2003年１月出荷から外部電源は下記のタイプに変更となりました。）

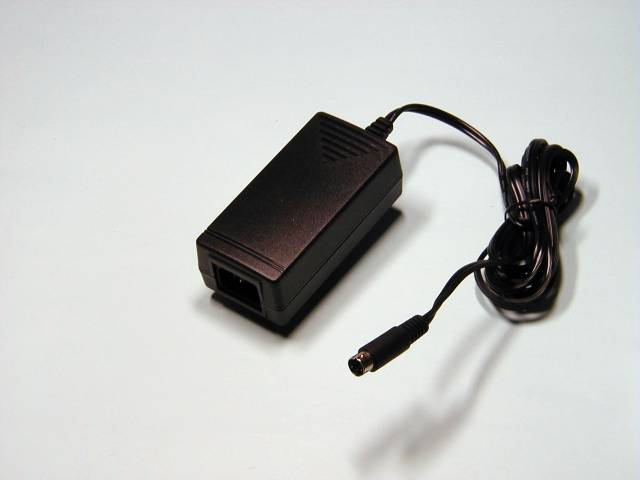

IT-3800用 PS5U-41

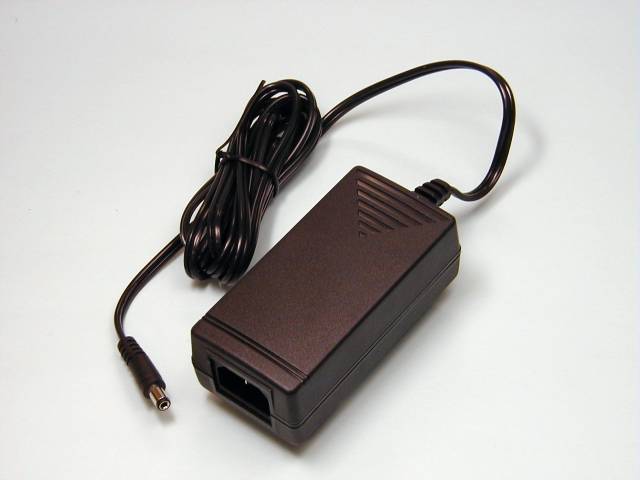

MiniDINタイプ外部電源		 IT4410用 PS5U-11
DCジャックタイプ外部電源

　

接続ケーブル（保守用）

弊社からお求めの場合、パソコンとの接続ケーブルを1本無償にてお付けいたします。また、従来どうり、交換や機種変更用にケーブル単品での販売も継続いたします。

・DOS/Vディスクトップパソコン

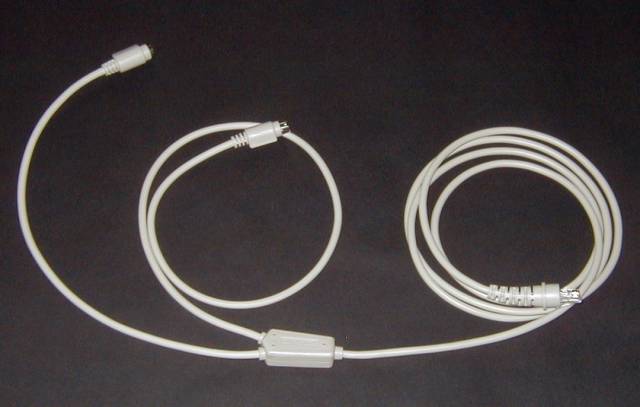

CBLWA-PS-Y
標準ケーブル。スキャナと外部キーボードをブランチ接続できます。[ストレートケーブル]
ケーブル色：ベージュ
ケーブル長：約2.4m
キーボード接続用Yケーブル

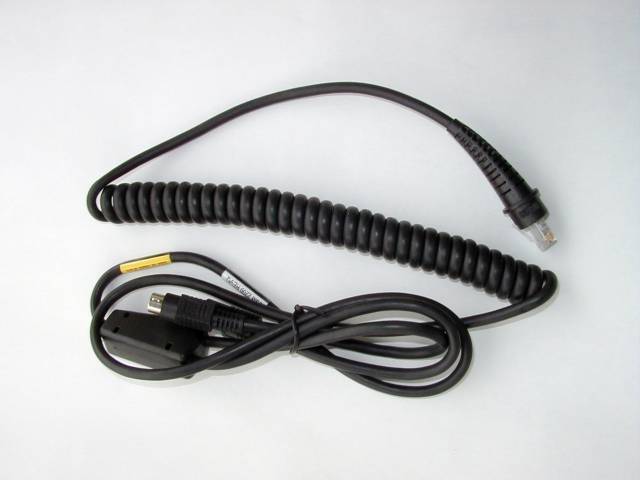

CBLWA-PS-Y-C
スキャナと外部キーボードをブランチ接続できます。[カールケーブル]
ケーブル色：ブラック
ケーブル長：約1.4m 最大約2.5m

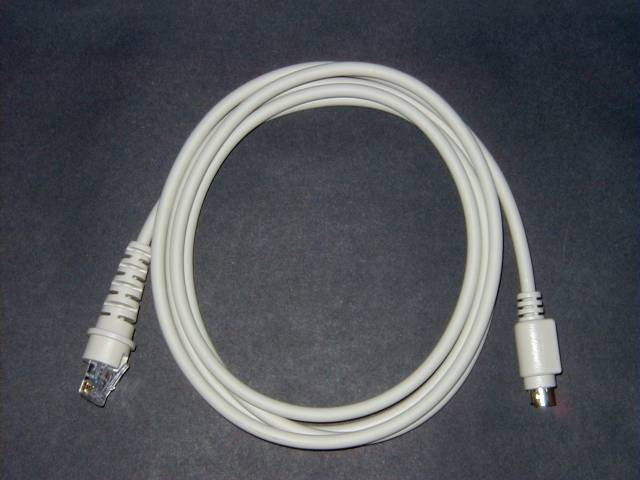

CBLWA-PS-NOTE
スキャナのみを接続できます。[ストレートケーブル]
ケーブル色：ベージュ
ケーブル長：約1.7m

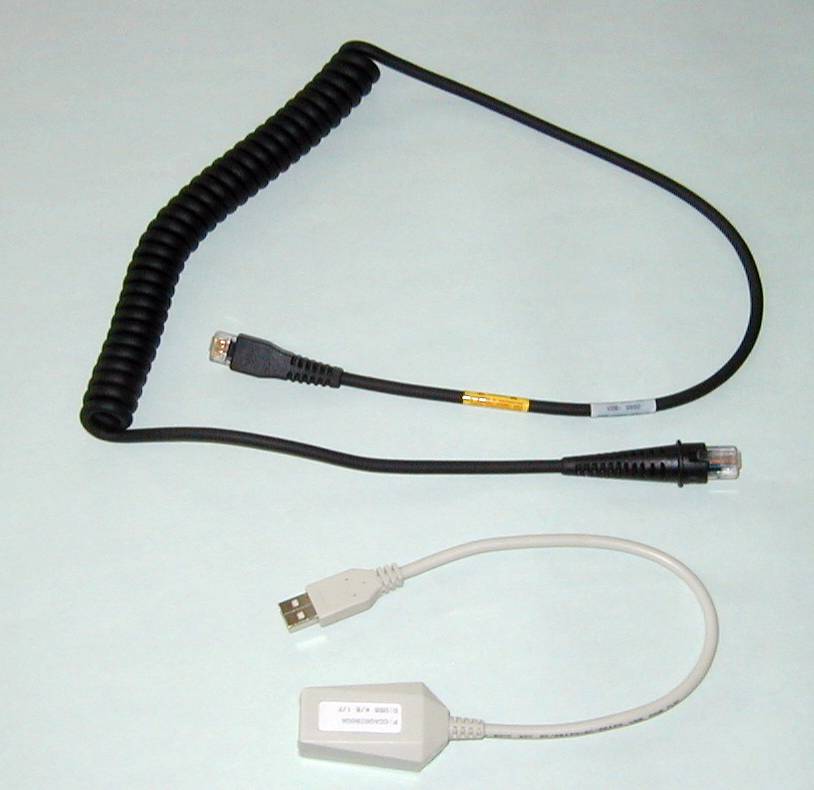

CBLWA-USB
ケーブル中にUSBアダプタが入ります。[カールケーブル]
ケーブル色 ： ブラック
アダプタ部 ： ベージュ
ケーブル全長：約1.2m 最大約2.3m

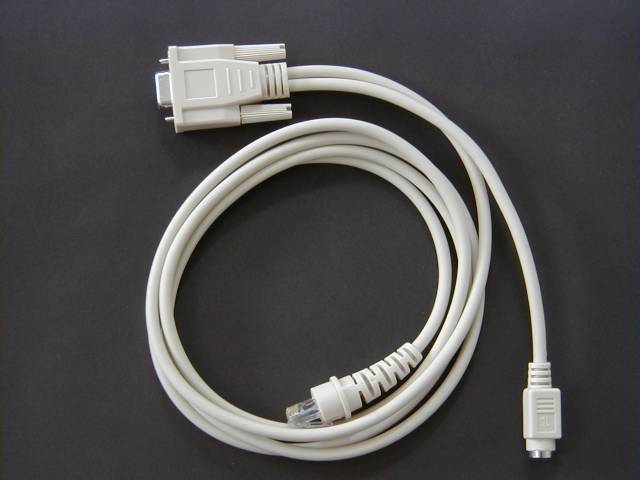

CBLWA-RS9F
D-Sub 9Pinメスコネクタ[ストレートケーブル]
ケーブル色：ベージュ
ケーブル長：約1.7m
４ピンDC電源入力

CBLWA-RS9F-C6
D-Sub 9Pinメスコネクタ[カール6mケーブル][特注扱い]
ケーブル色：ブラック
ケーブル長：約6m
４ピンDC電源入力
CBLWA-RS9FDC
D-Sub 9Pinメスコネクタ[ストレートケーブル]
ケーブル色：ベージュ
ケーブル長：約1.7m
DCジャック電源入力

※RS232接続の場合、別途電源が必要になります。
※上記ケーブル長は弊社で抜き取り計測を行ったものです。ケーブル長は商品ごとで長さに多少ばらつきがあります。厳密に正確な長さを必要とする場合は本値は使用しないでください。

　

IT3800LR-12,IT3800VHD-12は接続及び動作確認用無料貸出しを行っております。

　

USBインターフェースモデルの注意点

IT3800XX-USBをPCに接続した場合、US（米国）キーボードとして動作します。
CODE39,CODE128などでバーコードデータに記号文字が含まれている場合、IT3800XX-USBのUSBコントローラはUS配列でのキーコードを発生するため、日本語OS環境では正しく動作しません（記号がUS配列の文字となってしまう）。
ご使用されるバーコードがCODE39,CODE128などで、バーコードデータに記号文字が含まれている場合、IT3800XX-PSタイプ、USB接続の場合はIT3800XX-PSタイプ＋COV-KBUSBをご使用ください。

　

ご購入は

テクノベインズショッピングサイトにて販売中です。

　

在庫について

下記モデルにつきましては弊社標準在庫商品です。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

  • IT3800LR-12
  • IT3800LX-12
  • IT3800PDF-12
  • HFSTND4

　

製品展示について

本製品は弊社ショースペースにて展示しております。

　

参考情報

　

ハンドヘルドプロダクツ社について

本商品製造会社であるハンドヘルドプロダクツ（Hand Held Products）社は、ウエルチアレン(Welch Allyn)社のバーコード事業部が独立分社した会社です。
ウエルチアレン社製バーコード関連製品につきましては、現在はすべてハンドヘルドプロダクツ社から供給されています。
テクノベインズ株式会社は、ハンドヘルドプロダクツ社の1次代理店です。

バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBで接続する機器はすべてのパソコンで動作するとは限りません。OS、BIOS、ハードウェアの条件などによっても動作状況は異なります。弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。

本表は製品の仕様を保証するものではありません。上記数値はハンドヘルドプロダクツ社パンフレットの「テストチャートによる評価データから」の転載です。メーカーの都合により、仕様は予告無く変更される場合があります。
