Microsoft Visual Studio 2010 Visual Basic で作成 したLAN接続で、ソケット通信を行うためのDLLファイルを使用したサンプルソースファイルを用意しております。
DLLファイルを使用する際の参考にしてください。
※内容は予告なく変更される場合がございます




DLLファイルのクラス、メソッドについて

■ Public Function SendCmd(ByVal Cmd As String, ByVal reqStatus As Boolean, ByVal sendIP As String, ByVal numSetPort As Integer) As String関数


クラス名： Communication

引数：
Cmd： String型。送信文字列（コマンド）を格納する。
reqStatus： Boolean型。送信のみの場合「False」、送受信の場合「True」を指定。
sendIP： String型。LAN接続するIPアドレスを格納する。
numSetPort： Integer型。ポート番号を格納する。

関数の戻り値：
SendCmd： String型。受信データを返す。
機能：LEDN41-LANにデータを送信する準備を行う。

■ Private Function SendTcpClient(ByVal SendIP As IPEndPoint, ByVal byteSend As Byte(), ByVal reqStatus As Boolean) As Byte()


クラス名： Communication

引数：
SendIP： IPEndPoint型。IPアドレスとポート番号を格納する。
byteSend： Byte配列型。送信データを格納する。
reqStatus： Boolean型。送信のみの場合「False」、送受信の場合「True」を指定。

関数の戻り値：
SendTcpClient： Byte配列型。受信データを返す。

機能： LAN接続でソケット通信を行う。送信後、受信する。

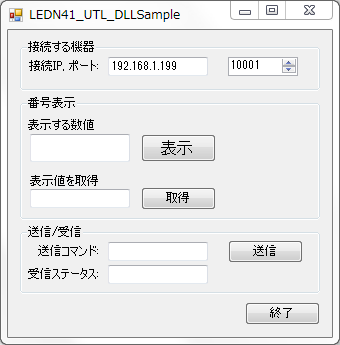

サンプルプログラム　

■ 接続IP、Port

接続するLEDN41-LANのIPアドレスとポートを入力します。この例では、192.168.1.199と10001を記入しています。ご使用の環境に合わせて設定してください。



■ 表示

LEDN41-LANに表示する数値、-、半角スペースを入力し、表示ボタンをクリックするとLEDN41-LANに入力した値が表示されます。



■ 送信/受信

「送信コマンド」のテキストボックスにコマンドを手入力し、送信ボタンをクリックすることで各種設定が行えます。また、受信データがある場合には「受信ステータス」のテキストボックスにステータスが返ってきます。



■ サンプルソース
Imports System.Net
Imports System.Net.Sockets
Imports System.Text.Encoding
Imports System.Text
Imports System.Threading

Public Class FrmMain

　' DLLのクラスをインスタンス化
　Public Cmm As New LEDN41_CL.Communication

　' LEDN41からの文字列を格納する変数
　Dim ReceiveCommand As String = ""

　Private Sub SendDispBtn_Click(sender As System.Object, e As System.EventArgs) Handles SendDispBtn.Click
　　' DLLのソケット送受信関数を呼ぶ
　　ReceiveCommand = Cmm.SendCmd("D" + TextBox1.Text, True, txtSetIP.Text, NudSetPort.Value)
　　err_msg() 'エラーメッセージ処理
　End Sub

　Private Sub TakeBtn_Click(sender As System.Object, e As System.EventArgs) Handles TakeBtn.Click
　　Dim i As Integer = 0
　　Dim n As Integer = 0
　　Dim last_dsp() As String
　　Dim txt As String = ""

　　' メインフレームをディスエーブル
　　frmMainEnableDisable(False)
　　' DLLのソケット送受信関数を呼ぶ
　　ReceiveCommand = Cmm.SendCmd("LD", True, txtSetIP.Text, NudSetPort.Value)
　　' メインフレームをイネーブル
　　frmMainEnableDisable(True)

　　'LDコマンドが成功すると、LDnnnn&で文字列が返ってくるので、&とLDを削除してテキストボックスに表示させる
　　'受け取った文字列を配列に&を探し、格納、格納した配列から&を削除する
　　last_dsp = ReceiveCommand.Split("&"c)

　　'受け取った文字列にエラーがないか探す
　　For Each Str As String In last_dsp
　　　If Str.Contains("LD") Then
　　　　txt = Str
　　　ElseIf Str.Contains("^") Then
　　　　MsgBox("オーバーフローエラー")
　　　　Exit Sub
　　　ElseIf Str.Contains("?") Then
　　　　MsgBox("パラメータエラー")
　　　　Exit Sub
　　　End If
　　Next

　　'文字列からLDを消し、テキストボックスに表示
　　LastDispValue.Text = txt.Replace("LD", "")
　End Sub

　Private Sub btnSend_Click(sender As System.Object, e As System.EventArgs) Handles btnSend.Click
　　' メインフレームをディスエーブル
　　frmMainEnableDisable(False)
　　' DLLのソケット送受信関数を呼ぶ
　　TxtBxReceive.Text = Cmm.SendCmd(TxtBxSendCom.Text, True, txtSetIP.Text, NudSetPort.Value)
　　' メインフレームをイネーブル
　　frmMainEnableDisable(True)
　End Sub

　Private Sub err_msg()
　　Dim msg(1) As String

　　For i = 1 To ReceiveCommand.Length
　　　If Mid(ReceiveCommand, i, 1) = "^" Then
　　　　msg(0) = "オーバーフローエラー" + vbCrLf
　　　ElseIf Mid(ReceiveCommand, i, 1) = "?" Then
　　　　msg(1) = "パラメータエラー" + vbCrLf
　　　End If
　　Next

　　If msg(0) <> "" Or msg(1) <> "" Then
　　　MsgBox(msg(0) + msg(1))
　　End If
　End Sub

　' 主に受信処理時にボタンなどをクリックできないようにディスエーブルする
　Private Sub frmMainEnableDisable(ByVal flag As Boolean)
　　If flag Then
　　　Me.Enabled = True
　　Else
　　　Me.Enabled = False
　　End If
　End Sub

　' プログラムの終了
　Private Sub btnEnd_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles btnEnd.Click
　　End
　End Sub

End Class



対応OS :
Windows7 32bit版、64bit版、Windows8 32bit版、64bit版
Windows8.1 32bit版、64bit版、Windows10 32bit版、64bit版


製品LEDN41-LANご紹介のページはこちらです。
