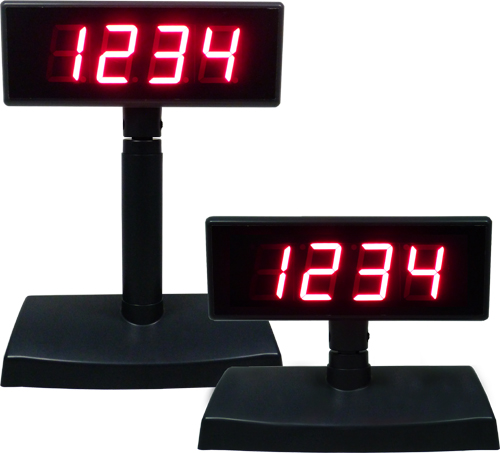

スピーカー内蔵4桁数字表示LEDネットワークディスプレイ
LEDN41-LAN

カタログダウンロード
Windows OS 動作対応表
ご購入はこちら


販売終了しました。

■ネットワーク接続
 同じネットワーク環境内であれば、PCから離れた場所や別の階に
設置したLEDN41に表示可能。プログラムを組まなくてもすぐにお使い
いただける表示用ユーティリティ付属。

■スピーカー内蔵
 本体にスピーカーを内蔵。表示切替時やタイプアップ時に音でお知らせ。

■RTC内蔵
 本体にリアルタイムクロック内蔵。PC設定後は、
LANに接続しなくても日時やカウント表示を継続。

※1 ACアダプタは接続しておく必要があります

製品特徴

LEDN41-LANをPCから表示を行うには、以下の3通りの方法がございます。

① ユーティリティで表示
② お客様のプログラムから実行ファイルを呼び出して表示
③ お客様のプログラムから制御コマンドを送る

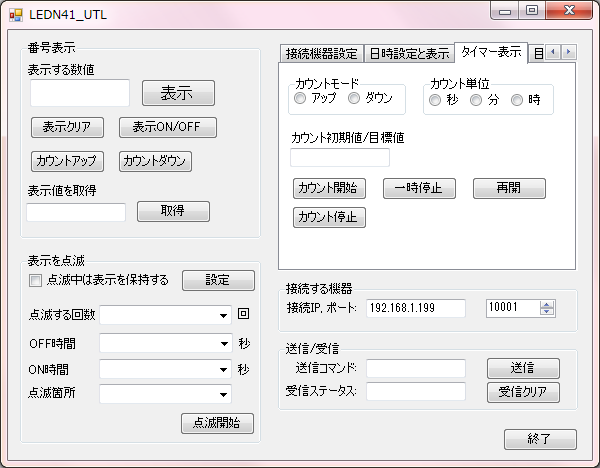

①ユーティリティLEDN41_UTLで表示
付属のWindowsユーティリティソフトLEDN41_UTLにより、プログラムを組まなくてもLEDN41に表示を行えます。

②お客様のプログラムから実行ファイルとして呼び出す
お客様のプログラムからユーティリティを実行ファイルとして呼び出し、LEDN41に表示を行います。
パラメータを指定して呼び出した場合、PC画面上にLEDN41_UTLのダイアログは表示されません。



③お客様のプログラムから実行ファイルとして呼び出す
お客様のプログラムから制御コマンドを送ることでLEDN41に表示を行います。ソケット通信(IPアドレスとポート番号により通信先の指定)を行うためのDLLファイルが付属しています。

DLLを使用したサンプル例





■IPアドレスの変更について
DS Manegerを使用してLEDN41-LANのIPアドレスを設定する場合、WindowsのFire wallにDS Manegerを登録しないと設定できない場合がございます。
DS ManagerにLANドロアが表示されない場合はこちらをご参照ください。

主な機能

●4桁数字表示
4桁までの数字を表示できます。(固定数表示)

●タイマー機能
PCの日付と時刻を反映し、LEDN41-LANに時計機能を保持することができます。

●カウントダウン・カウントアップ
秒、分、時、日の単位で、カウントダウンやカウントアップを行えます。
カウント中はPCからLEDN41を外してスタンドアロンでの動作も可能です。
※ACアダプタは常に接続しておく必要があります。

●サウンド機能
カウント機能のタイムアップ時に音を鳴らすことができます。
また、お客様のプログラムにサウンドのコマンドを組み込んでいただくと、表示切替時や
特定の数値に達した際に音を鳴らすなど、様々な使い方が可能です。


主な用途

●様々な番号の表示に
・順番待ちシステムの呼出番号を表示
・診察番号表示
・待ち時間表示
・騒音(dB)・振動数値表示
・座席やテーブル番号表示
・作業台番号、棚番号、工場内のレーン番号表示
・在庫数表示
・検査結果数値表示

●イベントのカウントダウン・カウントアップ
・プレゼンや会議などの発表者の持ち時間をカウントダウン
・オリンピックやスポーツ大会やイベントまでの時間または日数をカウントダウンできます。
   イベント開催まであとXX時間 など。


音源・スピーカー

LEDN41に内蔵されている音源(ピンポン、アラーム音)を実際にお聞きいただけます。


■ピンポン
■アラーム音

※LEDN41に登録しているピンポーンとアラーム音以外の音源にもオプションで対応が可能です。

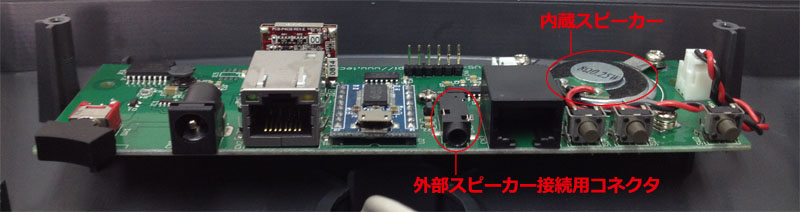

ベーススタンド裏のインターフェース基板部にスピーカーを搭載しております。
内蔵スピーカーの音量は、無/小/中/大の4段階調整が可能です。

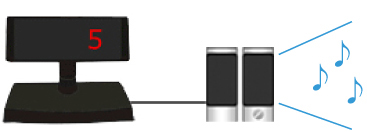

また、スピーカージャックを持っているので、必要に応じて外部スピーカーを接続できます。

接続方法

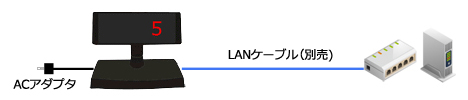

LAN接続
HubやルータにLANケーブルを接続して制御します。
PCのLANボートに直接接続する場合、LANケーブルはクロスケーブルをご使用ください。


参考 Arduino（アルデュイーノ）を使用してLEDN41を表示

Arduinoにイーサネットモジュールを接続し、AruduinoからLEDN41を制御する方法を弊社ブログに掲載しました。

テクノベインズブログ ArduinoからLEDN41を表示させてみた

製品仕様

LEDN41-LAN
表示部赤色、7セグメントLED　縦45mm× 横26mm ×4桁
表示キャラクタ数字 、ブランク、ハイフン
音（鳴動）内蔵 2 音 (ピピピ音・ピンポン音)
設置場所デスクトップ、天井
傾斜角度最大30度
水平回転角300度
インターフェース10/100Base-T Ethernet (RJ45)
制御方法ソケット通信で制御
対応OSWindows 7(32/64bit), 8(32/64bit), 8.1(32/64bit), 10(64bit)、11
寸法表示部： 幅230mm×高さ85mm×奥行き42mm
ベーススタンド： 幅235mm×高さ47mm×奥行き115mm
質量表示部および台座　：約592g、固定板：310g、ポール：短29g、中70g、長42g
電源ACアダプタ（12V 1A）
消費電力待機時：約3.6W(0.3A)
最大消費電力：約7.2W(0.6A)
動作温度-5 ～ 40℃
動作湿度10 ～ 85%
付属品表示ユーティリティ、延長ポール3本、ACアダプタ、スタンド底板、ネジセット




左から高さ182.5mm、312.5mm、427.5mm、557.5mm
延長ポールを使って高さを調整


大きなLED表示
