カスタマディスプレイDM-D70

■型番

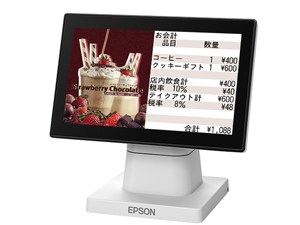

DM-D70W201（ホワイト）

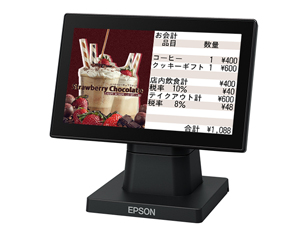

DM-D70B211（ブラック）

7インチカラー液晶採用、JPEG・PNGの画像表示に対応。
OPOS制御も可能な進化したカスタマディスプレイ。

カラー液晶カスタマディスプレイが生み出す新しい価値

7インチ・カラー液晶の表現力

1,620万色のカラー表示が可能。キャンペーン告知や店内告知などのJPEG・PNGデータを表示可能。

DM-D70B211

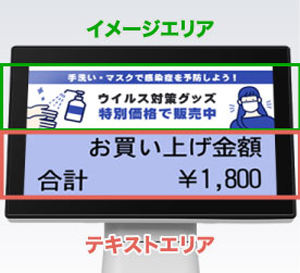

イメージと会計情報の同時表示対応

10パターンの画面分割可能。イメージデータと会計情報を表示可能。お会計中も情報発信が可能に。

DM-D70B211

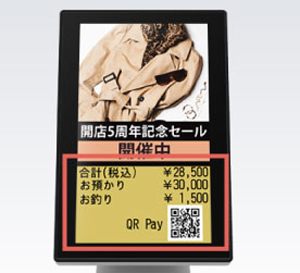

QRコード表示可能

テキストエリアにQRコード表示可能。お買い上げ情報に連動して表示させるなどアイデアが広がります。

DM-D70B211

7インチの大画面でこのコンパクトさ。幅広い用途に合わせてレイアウト自由自在。

表現の幅が広がる7インチカラー液晶採用。用途に合わせて表示部の横置き・縦置きが可能。
フットスペースも109×109ｍｍと設置場所を選びません。

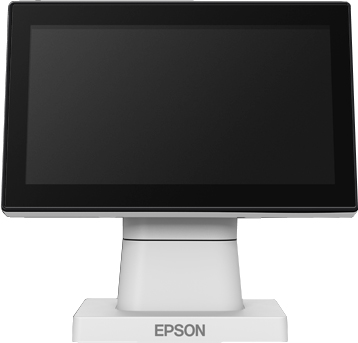

横置き

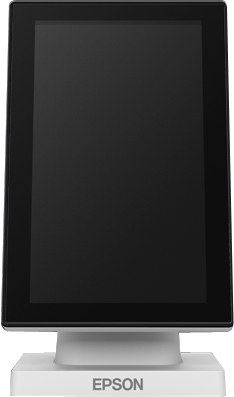

縦置き

コンパクトな設置面積（109×109mm）

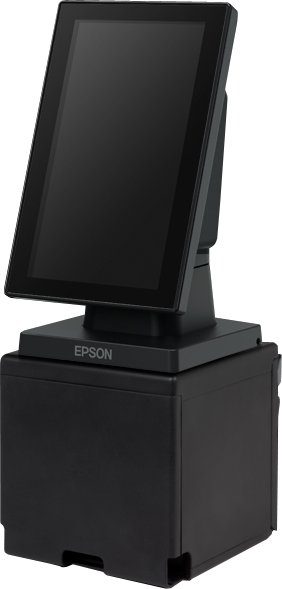

※TM-m30シリーズと組み合わせたイメージ

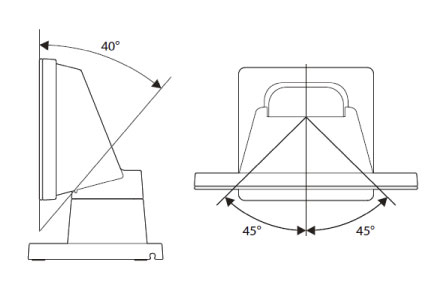

設置後に左右中央から45°、上下40°の角度調整が可能
視野角は上下120°、左右150°(横置き時：標準値)
（注）視野角とはコントラスト比10:1以上になる角度です。階調反転しないで見える角度とは異なります。

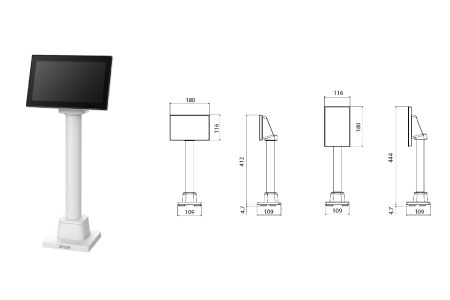

オプションの延長ポールユニット（DP-70）を使用して高さを出すこともできます。

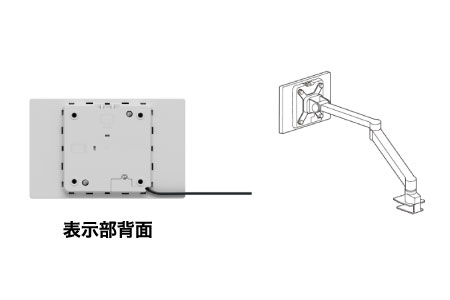

VESA規格（75×75mm）に対応
市販のVESA規格に対応した壁掛け金具やアームスタンドなどに取り付けが可能です。

標準モード

対応機種
TM-T70Ⅱ-DT2、TM-T88Ⅵ-DT2、TM-ｍ30Ⅱ-S、TM-m30Ⅱ-SL、TM-m30Ⅱ-H、TM-T88Ⅶ

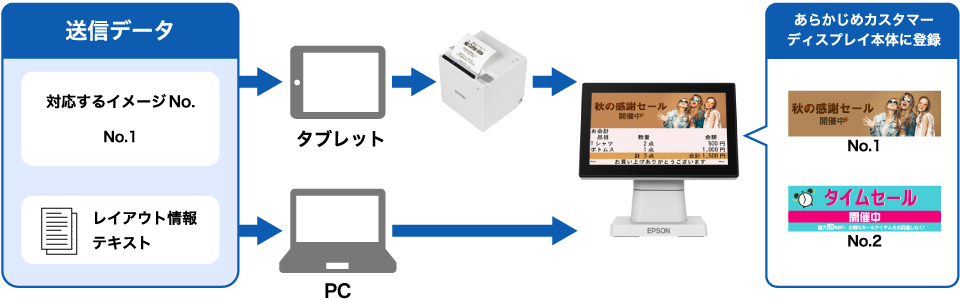

標準モードの制御イメージ

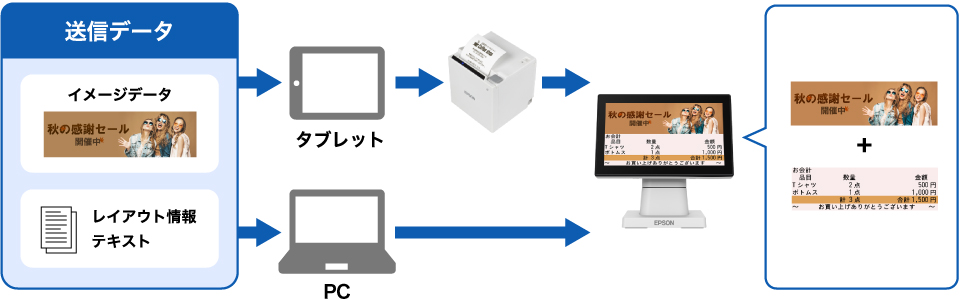

■全データ都度送信パターン

カスタマーディスプレイに表示したい情報（レイアウト・テキスト・イメージデータ）をまとめて都度送信します。

■画像データ保存型

あらかじめカスタマーディスプレイ本体に画像を登録しておき、呼び出したい画像Noのみを都度送信し表示します。

桁行固定モード

対応機種
TM-T70Ⅱ-DT2、TM-T88Ⅵ-DT2、TM-ｍ30、TM-ｍ30Ⅱ、TM-ｍ30Ⅱ-S、TM-m30Ⅱ-SL、TM-m30Ⅱ-H、TM-T88Ⅶ

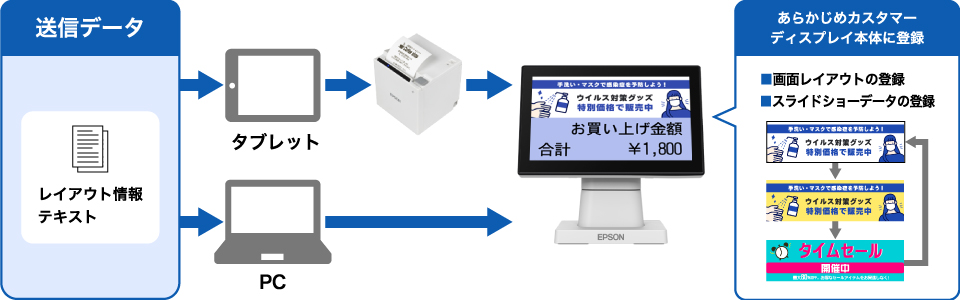

既存互換型（桁行固定モード)の制御イメージ

桁行固定モードを利用すれば、当社の既存カスタマーディスプレイ用に作成された　アプリケーションに大幅な修正を加えずにDM-D70をご利用いただくことが可能です。
予めユーティリティで画面レイアウトの初期値を設定しておき、アプリケーションからはテキストを送るだけで既存機種と同等の文字表示が可能です。

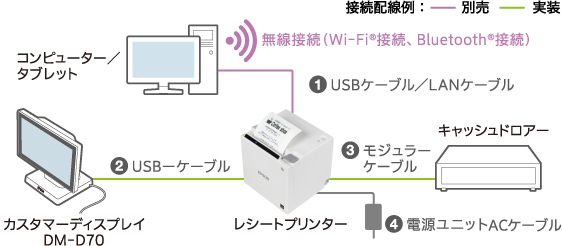

接続配線図

製品仕様

	DM-D70W201	DM-D70B211
本体色	ホワイト	ブラック
サイズ	7インチ（表示エリア　154.08×85.92ｍｍ）
表示方式	TFT LCD
画素数	800×480 pixel
表示色	1,620万色
画素ピッチ	0.1926（横）×0.179（縦）mm
輝度	300cd/m²
コントラスト比	500:1
視野角	横置き時：上 +下 120°、左 +右 150° （標準値）
表示文字数	■横置き（標準モード）英数字：44桁×13行（最大）漢字：22桁×13行（最大） ■横置き（桁行固定モード）英数字：20 桁 x 2 行、32 桁 x 2 行、32 桁 x 3 行、32 桁 x 4 行、42 桁 x 8 行漢字：10 桁 × 2 行、16 桁 × 2 行、16 桁 × 3 行、16 桁 x 4 行、21 桁× 8 行 ■縦置き英数字：22 桁 × 19 行（最大）漢字：11 桁 × 19 行（最大）
表示文字種	英数字95文字、国際文字18セット、拡張グラフィックス文字128文字×39ページ ■Shift_JIS選択時：漢字JIS第一・第二水準（JIS X 0208-1990）6,879文字、特殊文字845文字 ■Shift_JIS-2004選択時：漢字JIS第一・第二・第三・第四水準（JIS X 0213：2004）11,208文字、特殊文字１文字 ■UTF-8選択時：日本語11,209文字、簡体字中国語28,553 文字、繁体字中国語13,502文字、韓国語8,224文字
文字コード	JIS、Shift_JIS、Shift_JIS-2004、UTF-8
画像ファイルフォーマット	JPEG 規格：ベースライン方式、ピクセルフォーマット 4：2：2(水平）または　4：2：0 大きさ(幅）　偶数ピクセル PNG 色深度　8ビットカラータイプ：トゥルーカラー画像、もしくはトゥルーカラー＋アルファチャンネル画像インターレース：非対応
バーコード	2次元コード（QRコード）
インターフェイス	USB Type-A（USB 2.0 High/Full speed、約60cm ケーブル実装済み）
電源	USBバスパワー
信頼性	寿命43,800時間（LCDバックライト寿命）
電源電圧	DC 5V±5％
消費電力	動作時：0.5A（最大）
VESA規格	75×75mm(VESA75)
外形寸法	横置き　180×109×165.2mm(W×D×H) 縦置き　116×109×197.2mm(W×D×H)
質量	約0.93Kg
チルト角度	最大40°
水平回転角度	中央から最大45°
EMI規格	VCCI　クラスA
直接続可能プリンタ	TM-m30Ⅱ-H（注1）、TM-m30Ⅱ-S（注1）、TM-m30Ⅱ-SL（注1）、TM-T88Ⅵ-DT2（注2）、TM-T70Ⅱ-DT2（注2）、TM-m30Ⅱ（注3）（注4）、TM-m30（注3）、TM－T88Ⅵ（注3）、TM－T88Ⅶ（注4）（注5）

（注1）ご利用には、プリンター本体に最新ファームウェアを適用してご利用ください。
（注2）・PC-POS 用のアプリケーションソフトを開発する場合、TM-T88Ⅵ-DT2、TM-T70Ⅱ-DT2 に標準でインストールされているEPSON Advanced Printer Driver for DM-Dは本製品に対応していません。 EPSON Advanced Printer Driver 6 for DM-D70をダウンロードして使用してください。EPSON OPOS ADK /EPSON OPOS ADK for .NET をご利用の際は最新Verをインストールしてください。
・TM-DT ソフトウェアを使ったアプリケーションソフトを開発するためには、「TM-DT ソフトウェア Ver.5.10 以降」にバージョンアップが必要です。
（注3）・標準モードは使用できません。桁行固定モードでご利用可能です。
・ePOS-Device XML の機能を使ったアプリケーションソフトを実行する場合は、DM-D70 Utility を使用して、ePOS-Device XML modeの設定を、［DM-D70］から［DM-D30］に変更してください。また、表示レイアウトの設定を桁行固定モード、桁数 x 行数として 20 桁 x2 行を選択してください。
・DM-D70 Utilityを使用する場合は、本製品を直接コンピューターに接続してください。本製品がプリンターに接続された状態では、DM-D70 Utilityは使用できません。
・Epson TM Utilityは使用できません。DM-D70 Utility を使用してください。
（注4） TM-m30ⅡとTM-T88ⅦにDM-D70を接続するにはUSB ケーブルにフェライトコア（同梱されている場合のみ）を取り付けてください。フェライトコアはできるだけプリンター本体に近づけて取り付けてください。また、DM-D70接続中はUSBポートを使用するため、、無線LANユニット（OT-WL06）を使用した無線LAN接続はできません。
（注5） TM-T88Ⅶとコンピューターをシリアル接続、またはパラレル接続している場合にはDM-D70は桁行固定モードのみとなります。TM-T887ⅦとPCまたはタブレットとUSBまたは有線LAN接続した場合、DM-D70は標準モード/桁行固定モードに対応します。

Last Update :2023/03/09

本商品の、その他のキーワード：釣銭表示機、液晶カスタマディスプレイ、金額表示機、レジ表示機
