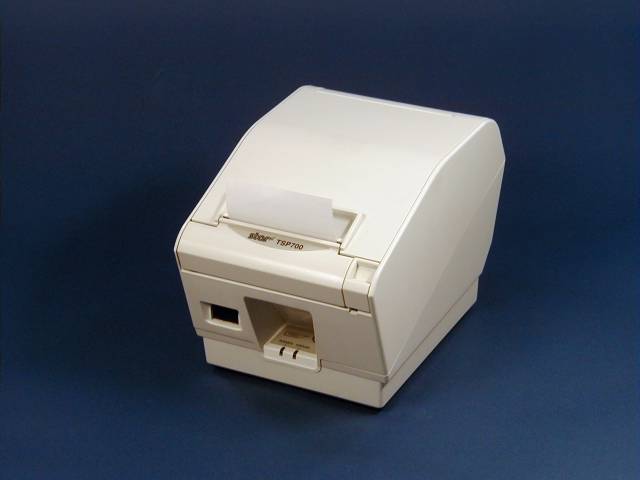

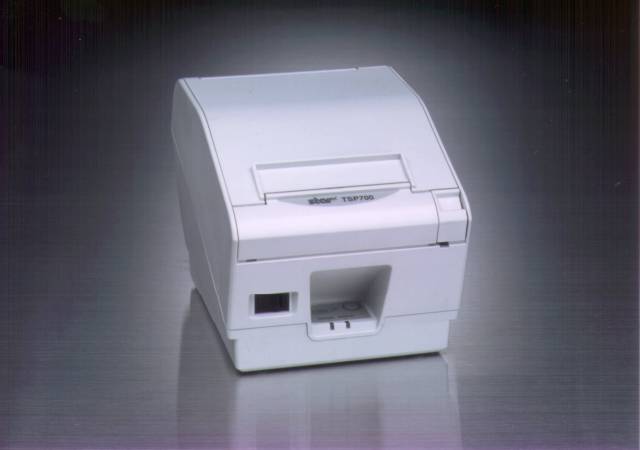

TSP700シリーズ 高速サーマルプリンタ

• 180mm/秒の高速印字!
• 80/82mm用紙対応 (58mmは出荷時対応)
• ドロップイン方式によりロール紙のセットが簡単
• Windows95/98/NT4.0/2000/XP対応ドライバを用意
• ラスタードライバ対応により高速印字が可能（パラレル、USBモデル）
• チケット、ラベル印字対応
• 壁掛け金具(オプション)により、壁掛け設置も可
• STAR, ESC/POSエミュレーションモード搭載
• 各種インターフェース対応モデルがあります。
  シリアルインターフェース（TSP743D）
  パラレルインターフェース（TSP743C)
  USBインターフェース（TSP743U)
• インターフェースボードを別売りネットワーク用内蔵インターフェースボード(IFBD-HE03)と交換することで、イーサネット・ネットワークにTSP643を直接接続できます。

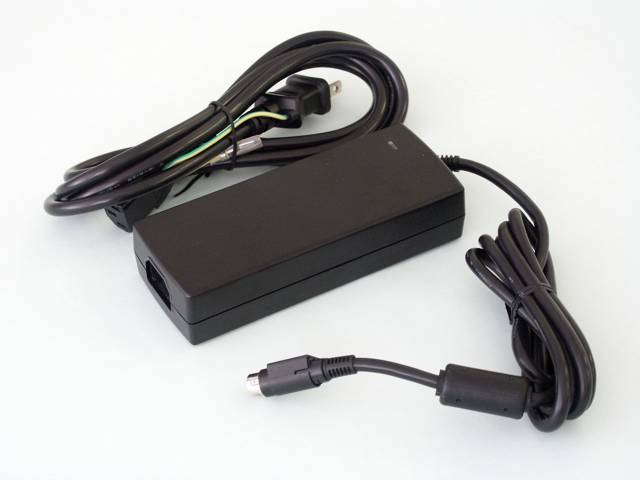

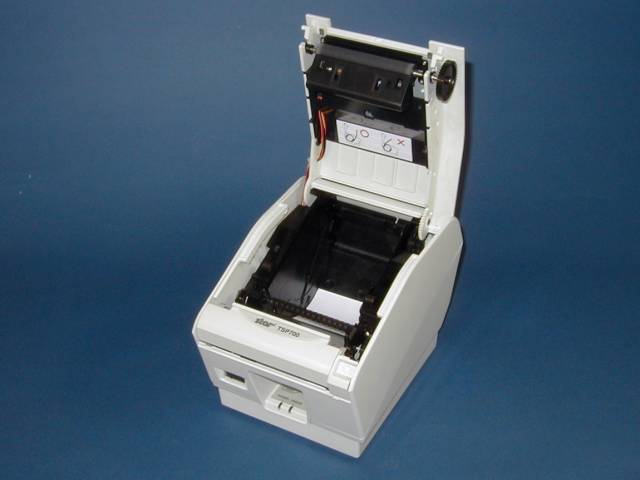

TSP700シリーズ 開けた状態 別売りAC電源PS60L-24A

製品名 TSP743D TSP743C TSP743U インターフェース シリアル（RS232) パラレル USB1.1 印字方式 ダイレクトラインサーマル印字 用紙幅 80,82mm ロール巻き径：最大100mm (58mmは出荷時対応) 文 字 仕 様 印字構成 サイズ(W×H) 英数字12×24ドットフォント(1.5mm×3.0mm) IBMグラフィックス 12×32ドットフォント(1.5mm×4.0mm) 半角漢字12×24ドット(1.5mm×3.0mm) 全角漢字24×24ドット(3.0mm×3.0mm) 印字桁数 最大53桁(12×24ドットフォント) 最大26桁(24×24漢字フォント) 文字種 英数字,拡張グラフィックス,国際文字,JIS第一/二水準漢字 バーコード規格 UPC-A/E,JAN/EAN-8/13,ITF,CODE39,CODE93,CODE128,CODABAR 解像度 8ドット/mm(203dpi) データバッファ 約8Kバイト 印字速度 最大180mm/秒 オートカッター フルカット、パーシャルカット(中央1点残し) 寿命100万回カット（指定紙） 電源電圧 DC24V±10% 消費電力 約48W MCBF 6000万行 外形寸法 147(W)×213(D)×148(H)mm 本体質量 約1.7kg(ロール紙含まず) 外部機器 キャッシュドロワ 24Vソレノイド駆動端子

Windowsドライバについて

スター精密のサポート＆サービスページ→ダウンロードサービス→小型プリンタからダウンロードできます。

また、同ページからはソフトウェアのほか、製品仕様書・取扱説明書やコントロールコードガイドブック等もダウンロードできます。

紙の交換方法

ドロップイン方式なので大変簡単です。

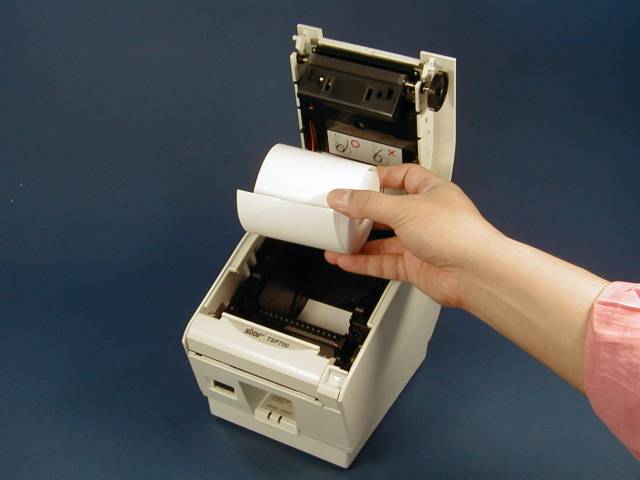

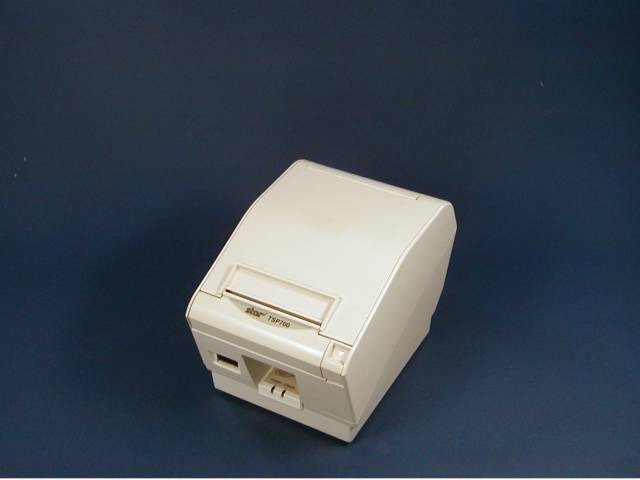

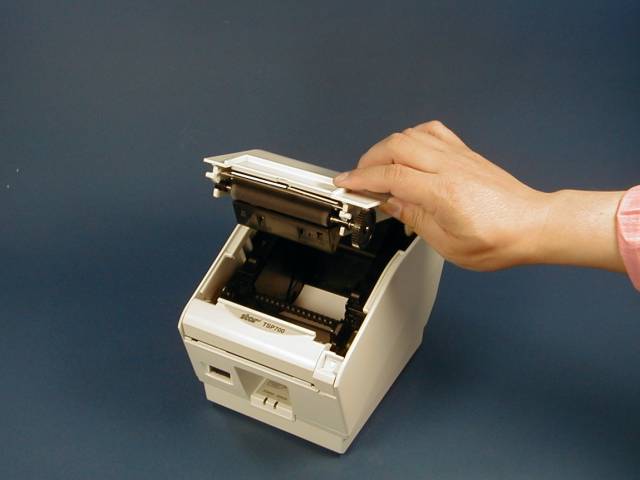

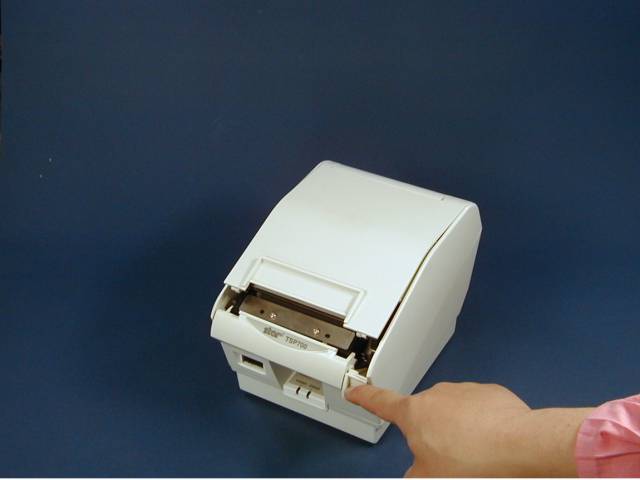

TSP700	オープンレバーを押し下げる	上カバーが持ち上がるので開く	紙を入れる（ドロップイン）

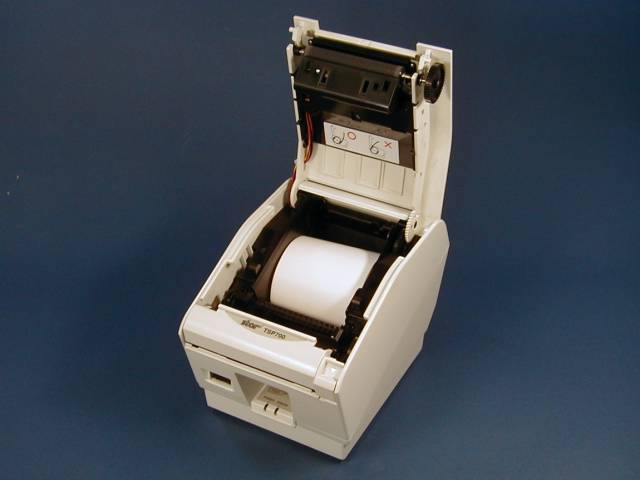

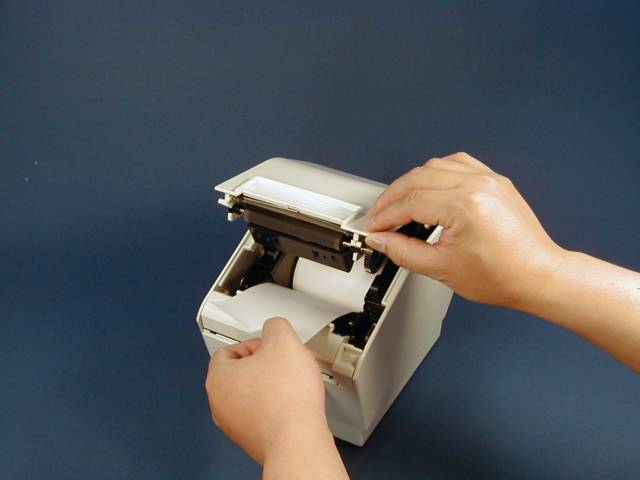

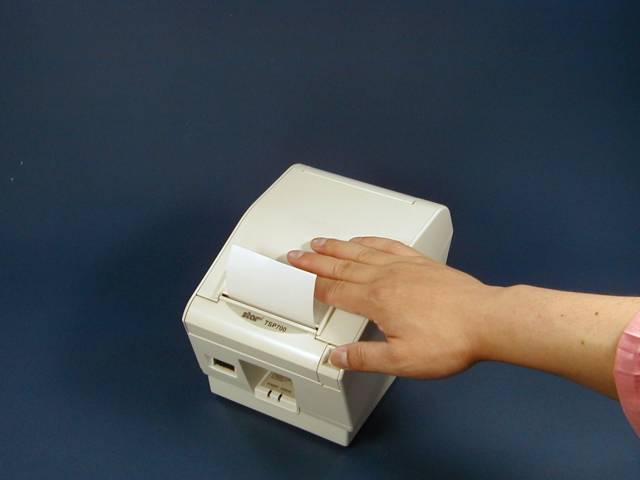

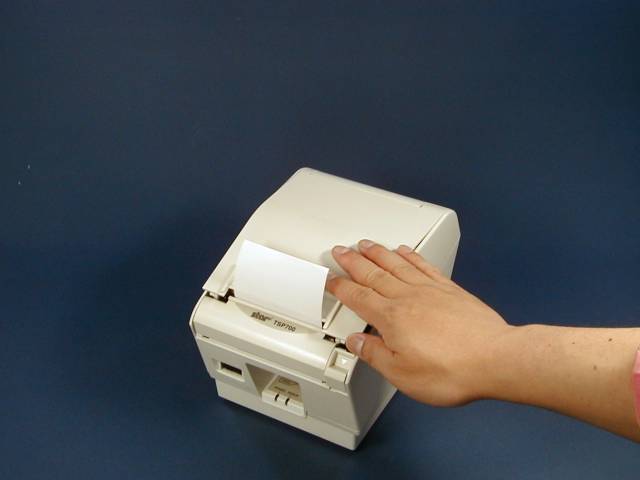

紙が入った状態	紙の端を引き出す	蓋をしめる	カチッとロックするまで押し込む

印刷用サーマルロール紙

製品にはご購入時サーマルロール紙1巻きが同梱されています。
消耗品ですのでプリンタと同時に予備のロール紙をご購入されることをお勧めいたします。
ロール紙につきましては、下記のページをご覧ください。

• レシート用 サーマル ロール紙価格表

　

オプション金具[別売]

壁掛け金具	縦置きスタンド

ご購入は

テクノベインズショッピングサイトにて販売中です。

• ショッピングサイトはこちらです。
• 業務用プリンタ
• TSP700

在庫について

本モデルにつきまして、メーカー在庫となります。
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

• TSP743D(シリアルインターフェース)
• TSP743C(パラレルインターフェース)
• TSP743U(USBインターフェース)
• PS60L-24A

用紙幅について

本機の用紙幅は基本的に80mmですが、出荷時設定により58mmへの対応も可能です。
ただし、弊社にて内部設定を変更する必要がありますので、ご注文時にご相談ください。

　

参考

• TSP643 スターラインモードドライバ
• スターTSP643Uラスタモードドライバ、WinXPでのインストール
• レジプリンタ
• TSP600 コンパクトサーマルプリンタ
• 接続ケーブル
• 周辺機器構成参考例


本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
