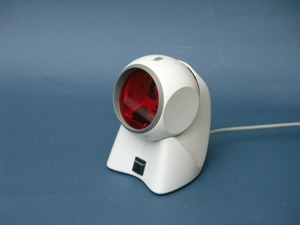

  MS7120 OrbitTM |
MS7120-USB,MS7120-PS
製造:Metrologic(米国)
- 斬新、機能的、ハイセンスなデザイン
- 赤色(675nm)レーザ光線によるオムニスキャン方式（4行×5方向）により、読み取りの際にバーコードの方向を気にする必要がありません。
- 各種バーコードを自動的に判別し読み込みます。
- コンパクトなボディに高性能(1200スキャン/秒)エンジンを搭載しています。
- センサーにより自動的にバーコードを読み込むことができます。
- スキャナ読込ヘッドを上下方向３０度まで可変できます。

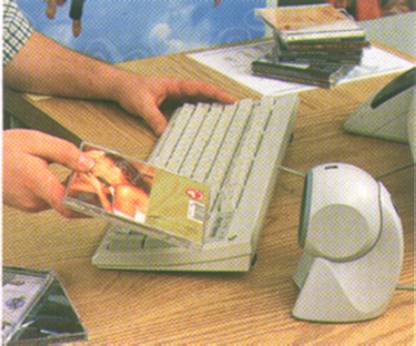

- 軽量・小型なので、離れたバーコードの場合、スキャナを片手で持ってバーコードを読み取ることもできます。
- スキャナ本体にコントローラを内蔵しているので、外部のインターフェースボックスは不要です。
- Windowsパソコンのキーボードコネクタに連結接続します。(MS7120-PS)
スキャナ接続のための特別な入力ソフトは必要ありません。もちろん通常のキーボードも併用できます。 - USBインターフェースにより、ヒューマンデバイスとして認識され、キーボードと同様に使用できます。(MS7120-USB)
- 正しくバーコードを読み込むと、キーボードから入力されたようにバーコードデータ+リターンを出力します。
- 読み込むバーコードの種類を設定できます。
- 書籍用2段バーコード読み取りに対応しました。（2003年夏モデル以降）
- 簡易データエディット機能
- メニューシートにより、読み込み種類などスキャナ機能の設定ができます。
設定内容は内部EEPROMに保存されます。
| バーコードを用いた入荷商品管理などの業務プログラムも、テクノベインズにて開発を承っております。 TM-L90など小型プリンタを用いた、業務用バーコードラベル発行プログラムなど御気軽にご相談ください。[開発事例] |
| 商品名 | MS7120-PS | MS7120-USB |
|---|---|---|
| 対応パソコン | Windows ・ DOS/Vパソコン | |
| 接続コネクタ | MiniDIN 6Pin/DIN 5Pin両用 | |
| 読取バーコード | JAN, EAN, UPC, Interleaved 2 of 5(ITF), CODABAR(NW-7), CODE39, FULL ASCII CODE39, CODE93, CODE11, MSI-Plessey, CODE128, etc | |
| 読取深度 | 0 - 216mm(8.5インチ)[設定による] | |
| 読取幅 | 最大60mm(直前時) 最大105mm(距離216mm時) |
|
| PCS値 | 0.35Min | |
| 電源 | DC5V±5% | |
| 消費電流 | 動作時220mA | |
| 読取確認 | ブザー音7種およびLEDランプ | |
| インターフェース | PCキーボードウェッジ | USB |
| 光源 | 赤色レーザダイオード 675nm±5nm CDRH:Class IIa/EN60825-1:1994/all:1996 Class 1 レーザ出力 : 0.681mW(Peak) |
|
| 分解能 | 最小バー幅 0.13mm | |
| 走査速度 | 1200スキャンライン／秒 | |
| 走査方法 | 多方向読み取り オムニディレクショナル 全２０ライン（4行×5方向） |
|
| 読取角度 | Roll:360º, Pitch:60º, Yaw:60º | |
| ケーブル | ストレート約2.1m | |
| 質量 | 本体380g | |
| 温湿度条件 | 動作時: 0〜40℃ 5〜95% 保管時:-40〜60℃ 5〜95% いずれも結露なきこと |
|
| 外乱光 | 450footcandles | |
| 付属品 | ACアダプター、パソコン接続ケーブル、マニュアル | |

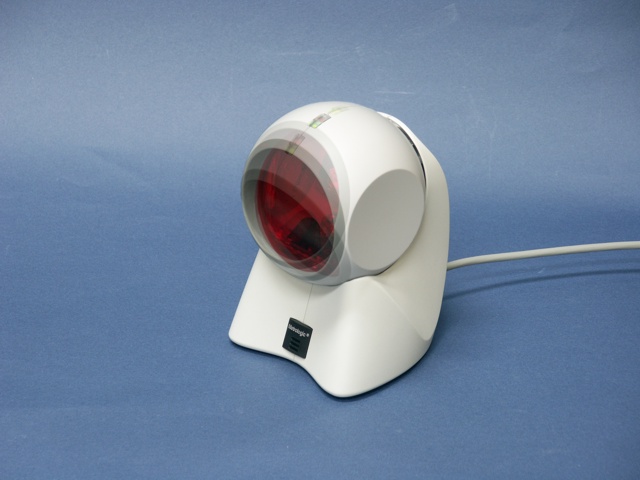

スキャナヘッドは上下に角度を可変できます。

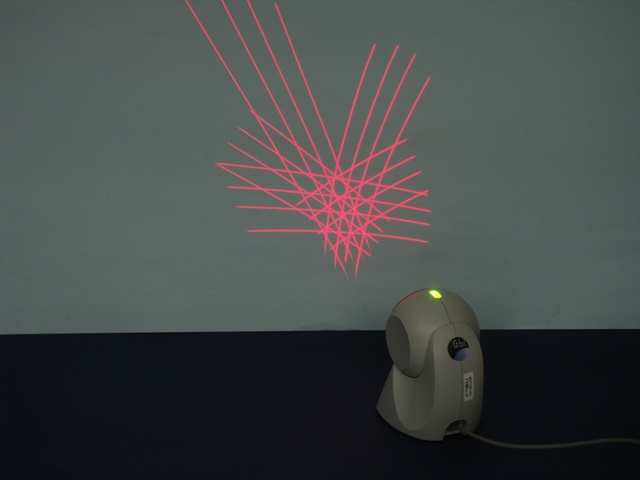

オムニスキャンのビームパターン
MS7120-PSは接続及び動作確認用無料貸出しを行っております
ご購入は
テクノベインズショッピングサイトにて販売中です。
製品展示について
本製品は弊社ショースペースにて展示しております。
参考
- MS7120 Orbitの書籍用二段バーコード読取りについて
- レーザ バーコード スキャナ製品
- CCD バーコード スキャナ 製品
- Techno Veins Products
- 定期刊行物コード（雑誌）について
ご注意とお願い：
バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBインターフェースによりキーボード接続する機器は、すべてのパソコンで動作するとは限りません。
PS/2インターフェースについては仕様として明確な規格がないため、PCによりインターフェースの設計基準が異なります。
USB HIDインターフェースの場合、リピートなどの機能はOS側で処理されるために、OSが異なる場合、動作結果が異なります。
また、OS、BIOSなどソフトウェア、ハードウェアや電源の条件などによって、動作状況は異なります。
弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。
本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
