超小型オムニスキャナ (製品名 : QuantumT)
MS3580-USB,MS3580-PS
製造:Metrologic(米国)


超小型・軽量  業務用レーザバーコードスキャナ

バーコードの向きを気にせず読み取り。
赤色(650nm)レーザ光線によるオムニダイレクショナルスキャン方式(4行×5方向)

コンパクトなボディに 搭載された高性能エンジン(1650スキャン/秒) 。

片手でもらくらく、手持ち読み取りも対応。
軽量(170g)・小型なので、重量物や大きな商品はスキャナ本体を手持ちしてスキャンできます。

新規格のバーコード読み取りにもいち早く対応。
共通コードとなるRSS-14, RSS Limited, Expanded RSSなど対応

  • 各種バーコードを自動的に判別し読み込みます。
  • 読込時に、バーコードデータ+リターン(標準設定時)を出力します。
  • 読み込むバーコードの種類を設定できます。
  • 書籍用2段バーコード読み取りに対応

  • Ir(赤外線)センサーにより自動的にレーザーを制御します。(感知エリア2段階設定)
  • 読込ヘッドを上下方向に可変できます。(写真参照
  • スキャナ本体にコントローラを内蔵しているので、外部のインターフェースボックスは不要です。
  • Windowsパソコンのキーボードコネクタに連結接続します。(MS7120-PS) 通常のキーボードも併用できます。
  • USBインターフェースにより、ヒューマンデバイスとして認識され、キーボードと同様に使用できます。(MS7120-USB)

  • 簡易データエディット機能
  • メニューシートにより、読み込み種類などスキャナ機能の設定ができます。
    設定内容は内部EEPROMに保存されます。



製品展示について

本製品は弊社ショースペースにて展示しております。



バーコードを用いた入荷商品管理などの業務プログラムも、テクノベインズにて開発を承っております。
TM-L90など小型プリンタを用いた、業務用バーコードラベル発行プログラムなど御気軽にご相談ください。[開発事例]

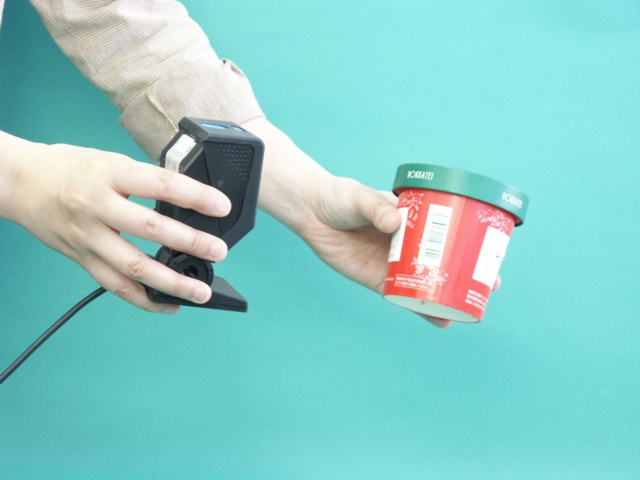

小さく軽いので、女性でも
片手で楽に使えます。

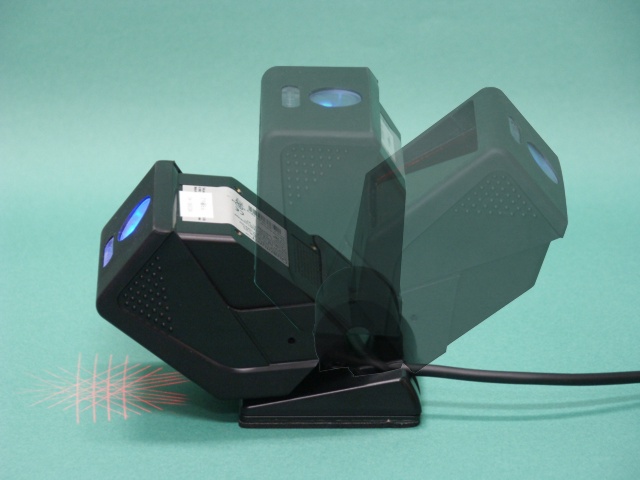

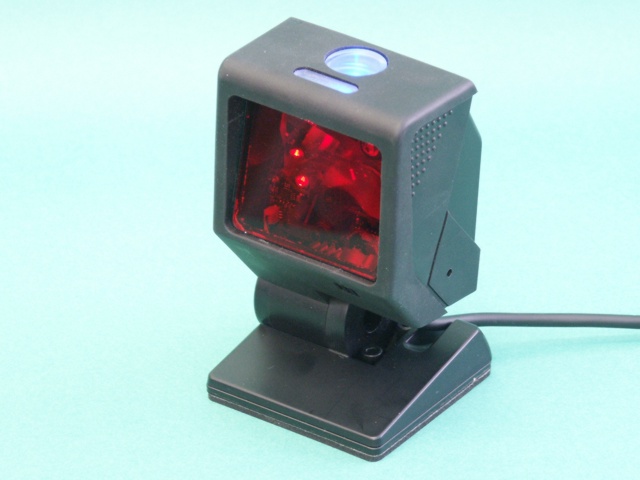

スキャナヘッドは使いやすい
角度に調節できます。

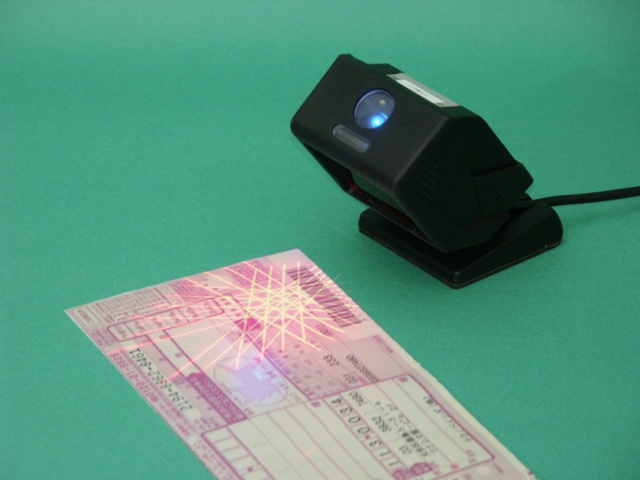

スキャナを置いた状態で、
書類のバーコード読込

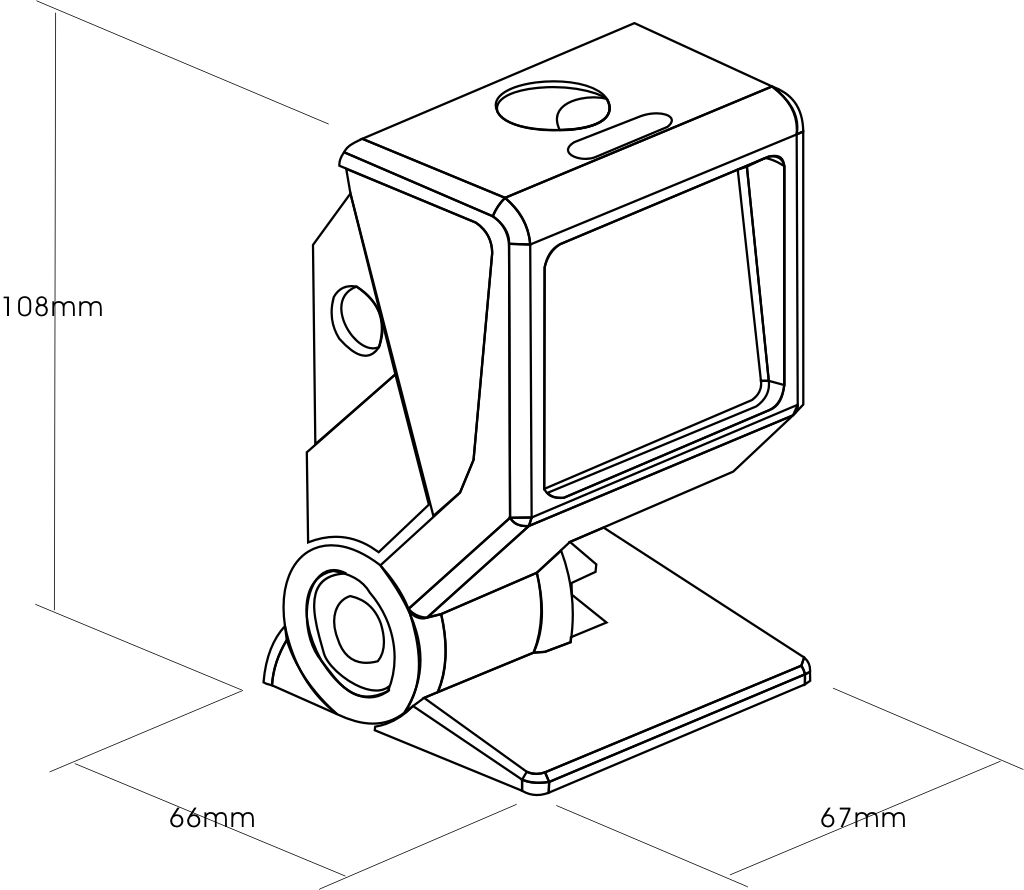

外形寸法図

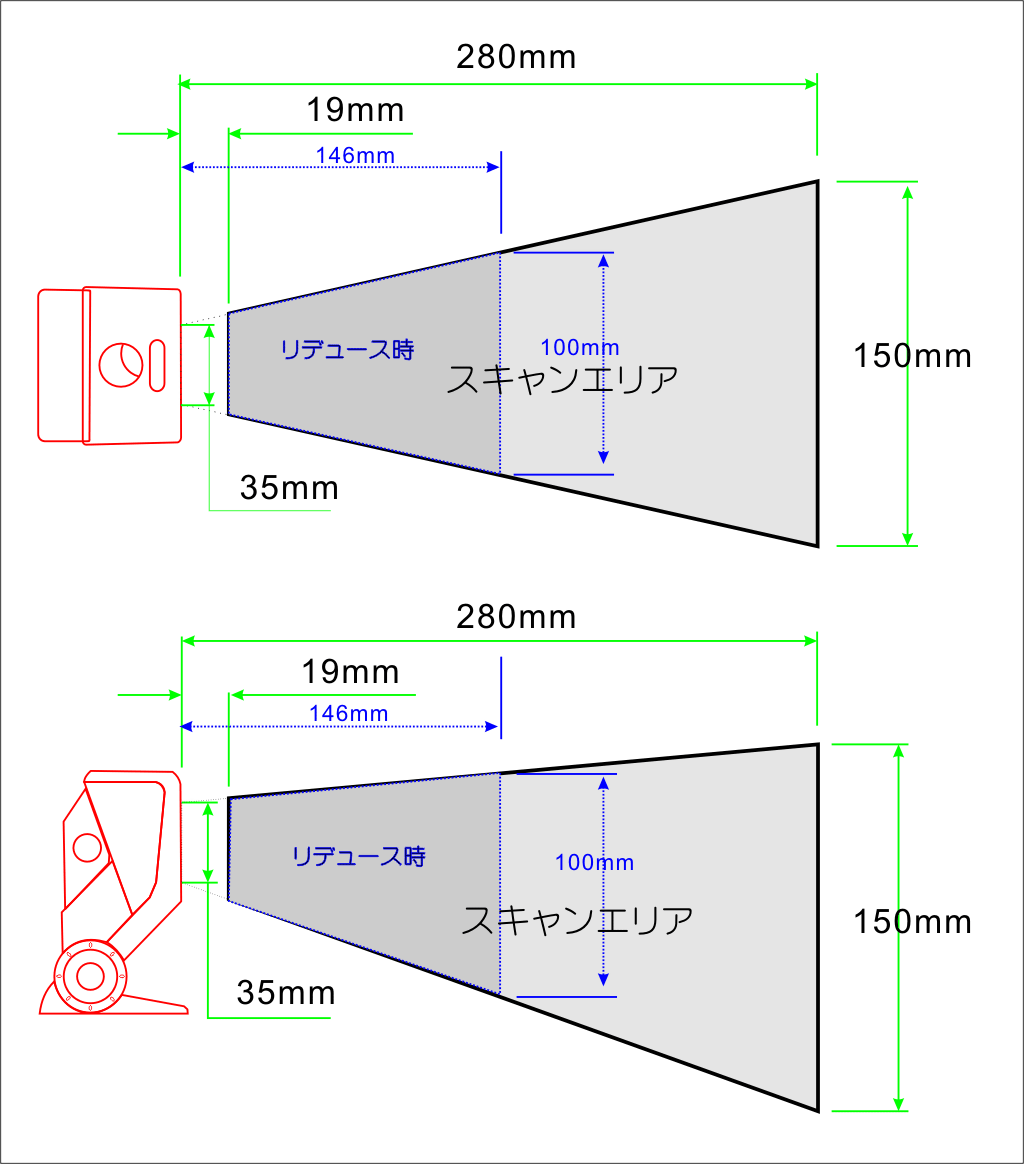

読取深度 チャート
商品名 MS3580-PS MS3580-USB
対応パソコン Windowsパソコン USBキーボード対応製品
接続コネクタ MiniDIN 6Pin/DIN 5Pin両用コネクタ USBコネクタ
読取バーコード JAN, EAN, UPC, EAN128, Interleaved 2 of 5(ITF), CODABAR(NW-7), CODE39, FULL ASCII CODE39, CODE93, CODE11, MSI-Plessey, CODE128,
RSS-14, RSS-14 Limited, RSS-Expanded, etc
読取深度 19 - 273mm (分解能0.33mm時)[基本設定時]
読取幅 最大30mm(距離25mm)、最大150mm(距離279mm時)
※読取深度、読取幅は分解能で異なります。
PCS値 0.35Min
電源 DC5V±5%
消費電流 動作時220mA
読取確認 ブザー音7種およびLEDランプ
インターフェース PCキーボードウェッジ USB
光源 可視光レーザダイオード 650nm
Class 1; IEC60825-1:1993/A1:1997+A2:2001
Class 1;EN60825-1:1994/A11:1996+A2:2001
レーザ出力 : 1.1mW(Peak)
分解能 最小バー幅 0.13mm
走査速度
オムニダイレクショナル: 1,650 スキャンライン/秒
ラスター: 320 スキャンライン/秒
シングルライン: 80 スキャンライン/秒
走査方法 多方向読み取り オムニダイレクショナル
全20ライン(4行×5方向) *写真参照
読取角度 Roll:360º, Pitch:60º, Yaw:60º
ケーブル ストレート約2.1m
サイズ 108(H) * 67(D) * 66(W) mm *外形図参照
質量 本体170g
温湿度条件 動作時: 0〜40℃ 5〜95%
保管時:-40〜60℃ 5〜95%
いずれも結露なきこと
外乱光 450footcandles
付属品 ACアダプタ*1、パソコン接続ケーブル、マニュアル
*1:ACアダプタが必要な機種のみに付属します。
MS3580-USBには、ACアダプタは接続できません。MS3580-USBの動作電流は100mAを超えますので、USB-Hubを用いる場合、セルフパワーでご使用ください。
 日本語設定マニュアル



テクノベインズ 製品リポート

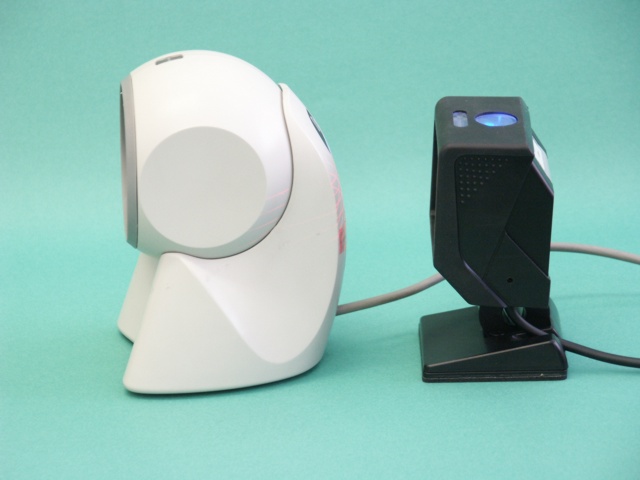

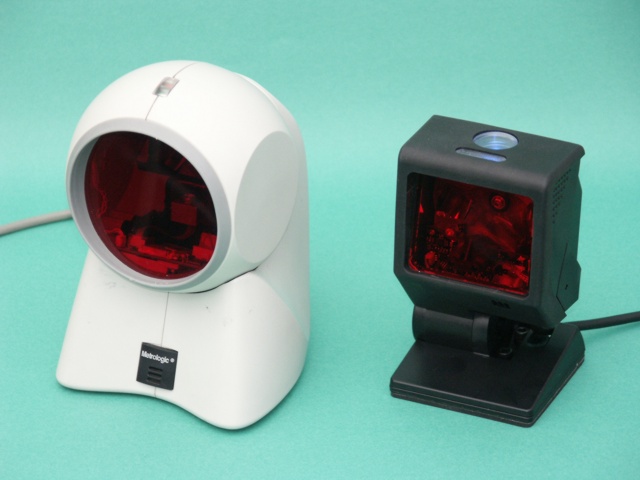

OrbitとQuantum

小さいです。

超小型軽量で、小型オムニスキャナOrbitと比べても、さらに小型です。

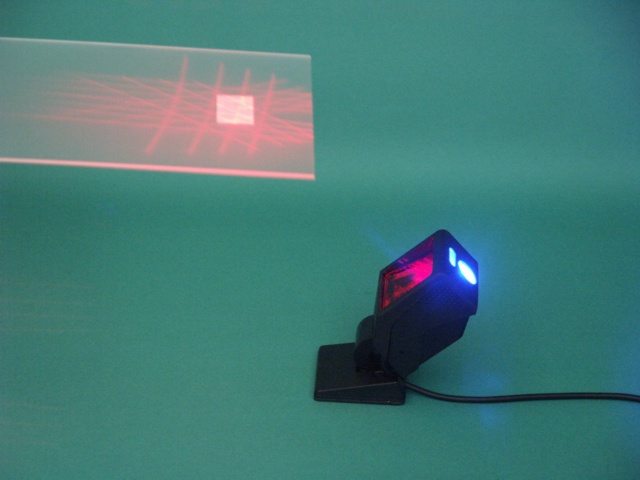

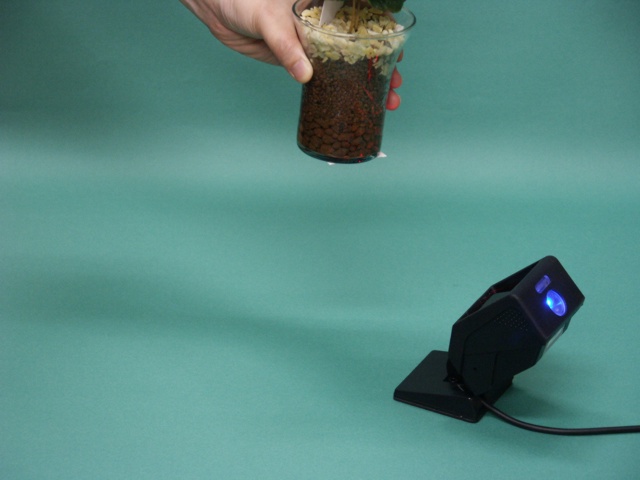

上方向に傾けての読込テスト


商品底面バーコードも読めます。
(透明板を底面側からスキャンしています。)

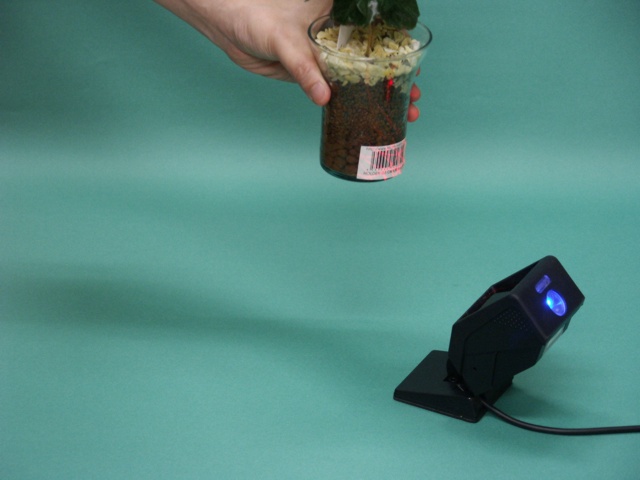

傾けられない商品も、
側面読み取りができます

トレイの裏面や底面の
バーコードも読めます。

従来の小型オムニスキャナOrbitと比べ、スキャナヘッドは広い範囲の角度調整でき、またどの角度にも自由に調整可能となりました。
最大角度に調整したときでも、安定度の高いスタンドにより、平面に置いただけで(固定をしなくとも)倒れません。
(上記写真も、そのままおいてあるだけです。) スキャナを上を向けて置くことで、 傾けることができないお刺身や惣菜など、トレイ商品の底面バーコードのスキャンもできます。(照明など外乱光の影響もあります。)

モード切替スイッチを押すことで、設定されたスキャンモードに切り替えられ、モード切替スイッチのダブルクリックか設定タイムアウト(5,10,15秒)で通常モードへ戻ります。

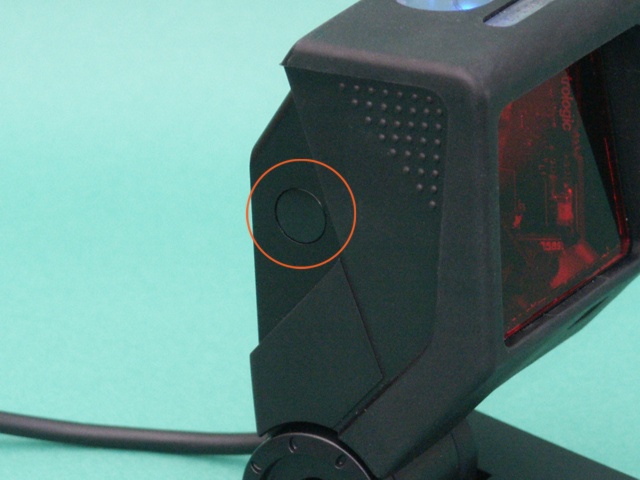

モード切替スイッチ
CodeGate読込トリガ

通常読込とスイッチで切替えた際のスキャンモードを、上記3モードからそれぞれ設定できます。
初期値では、モード切替スイッチを押すことでシングルラインモードとなります。
このモードは、複数のバーコードが集まった設定シートなどを読取る際に大変便利です。

モード切替スイッチは、設定によりコードゲートとしても機能し、最初にレーザービームをバーコードに当てておき、ボタンを押した時点で読み取りを行うことができます。 間隔が狭い設定シートを読むとき、目的外のバーコード読み取りを防ぐことができます。



ご購入は

テクノベインズショッピングサイトにて販売中です。



Q. MS3580を実際に見たいのですが?

A. QuantumT MS3580-USBの評価 機をテクノベインズに準備いたしました。
評価機は弊社ショースペースでご覧いただけるほか、商品の購入をご検討されているお客様にお貸し出し(1週間)を行っております。
ご希望のお客様は、テクノベインズまでお気軽にお問合せください。


参考考



ご注意とお願い:
バーコードスキャナ・プログラマブルキーボードなど、PS/2やUSBインターフェースによりキーボード接続する機器は、すべてのパソコンで動作するとは限りません。
PS/2インターフェースについては仕様として明確な規格がないため、PCによりインターフェースの設計基準が異なります。
USB HIDインターフェースの場合、リピートなどの機能はOS側で処理されるために、OSが異なる場合、動作結果が異なります。
また、OS、BIOSなどソフトウェア、ハードウェアや電源の条件などによって、動作状況は異なります。
弊社ではモデルにより評価機をお貸し出ししております。あらかじめ動作確認くださいますようお願いいたします。

本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
