2011年発売商品 |
| |
|

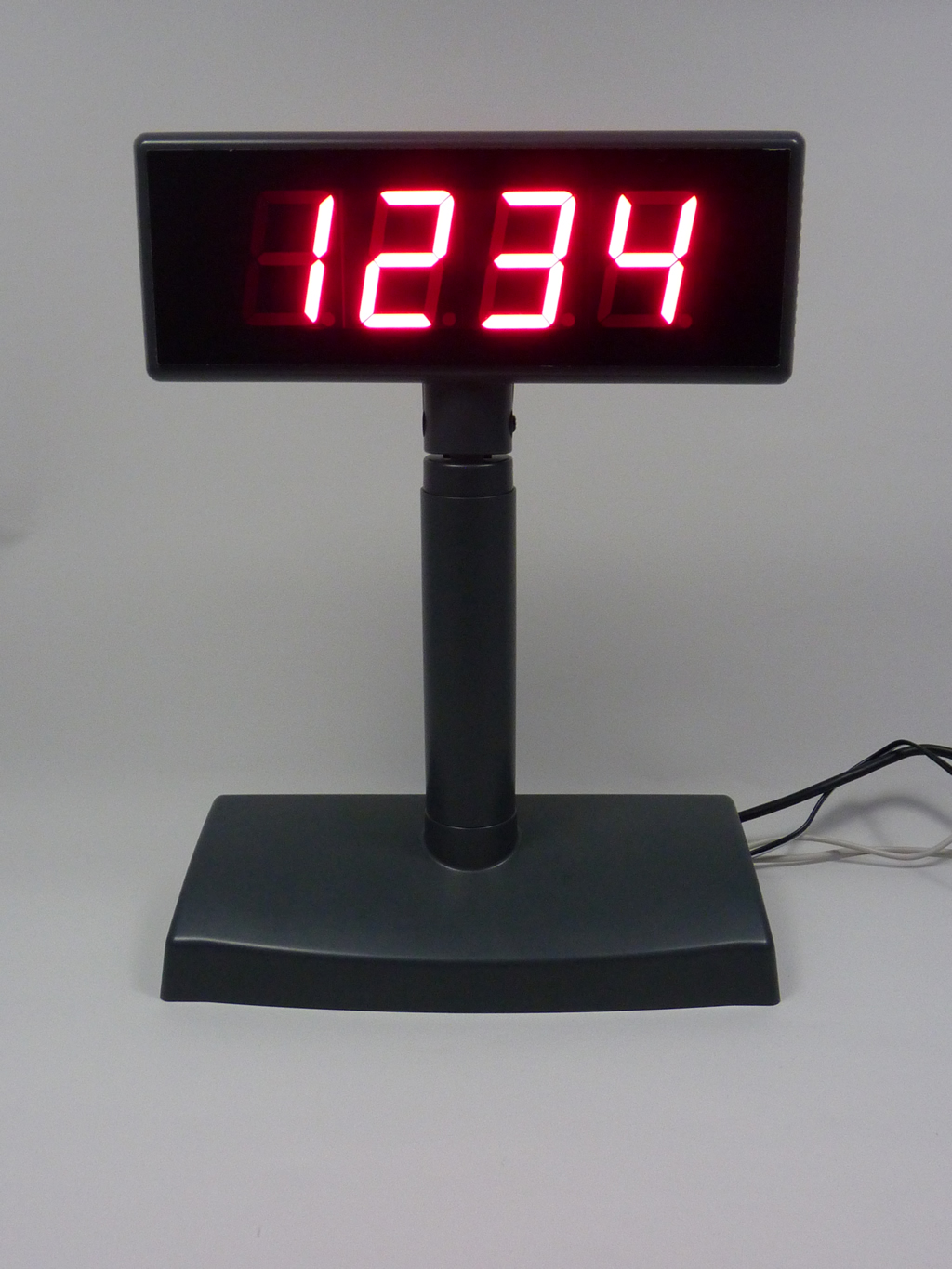

ＬＥＤディスプレイ LED841シリーズは、文字高45mmの赤色LEDを採用。
高コントラストで、視認性に優れ、離れた場所からでもハッキリ見えます。
本製品は、PCのコントロールプログラムから 最大4桁の数字を表示することができます。
受付の順番待ちなど、番号や数字の表示装置として幅広い用途に最適です。
|
| |
|

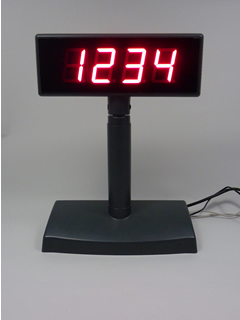

LEDディスプレイ
LED841シリーズ |
|
 |
| |
|
| ■付属ソフトでパソコンから簡単に表示
Windows用ユーティリティ ソフトウェアDispLedをご利用いただくことで、数字表示を簡単に行うことができます。
本製品をパソコンのシリアルポートに接続し、ご利用が可能です。（USBコンバータ、LANコンバータ付属モデルもございます。）
起動後にシリアル通信の設定を行うことで、すぐに数字を表示することができます。
任意の４桁数字表示のほか、タイマー、カウントダウン表示、実時間など非常に多機能な表示ソフトが付属します。
詳しくはこちら DispLedソフトウェア
Windows XP以降、Windows 7対応
|
 |
| |
|
| |
■パソコン プログラムを作成し
て数字表示
制御コマンドを送ることで、４ケタ数字の表示が簡単に表示できます。
無料で配布されているVisual Basic Expressなど利用すると、LED841で簡単に数字表示システムの作成ができます。
順番待ち、専用数字表示用など各種プログラムからご使用いただけます。
参考： VB2008から大型7セグメントLEDディスプレイ
LED841 にメッセージを表示する |

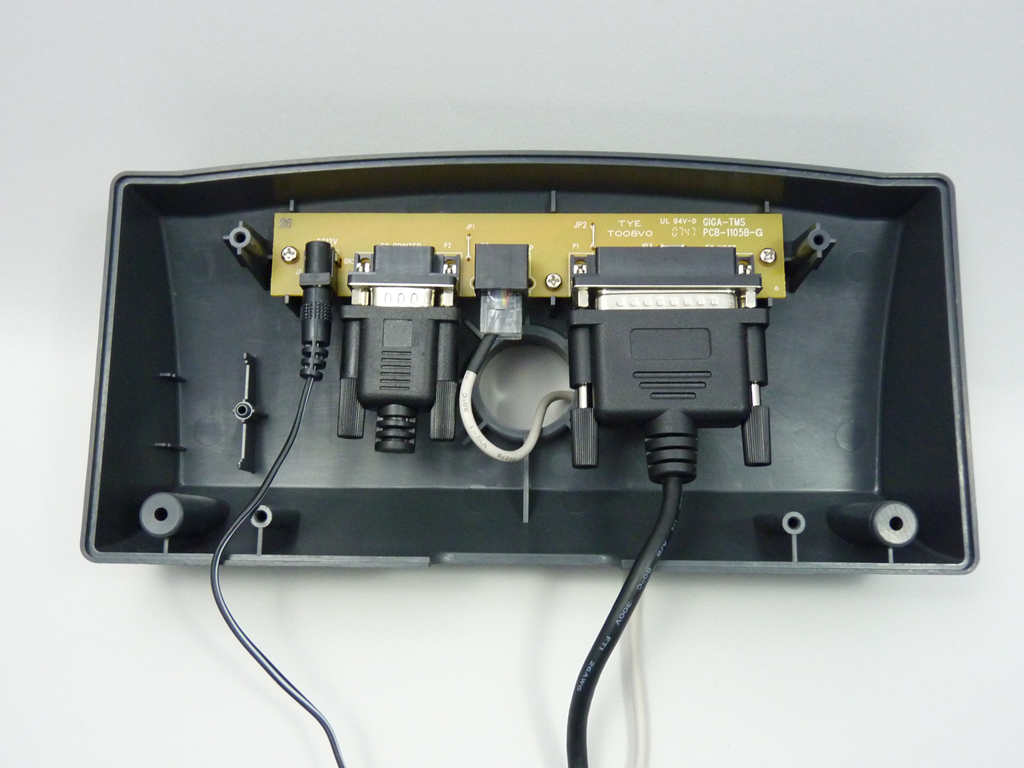

ベーススタンドの底（裏面）、インターフェース部
|
|
|
| ■離れた場所から
でも見やすい表示
表示素子に高輝度大型赤色７セグLEDを使用しています。
コントラストが高く、明るい表示により、よく目立ち、くっきりと表示されます。
特に待合席など、離れた位置からでもハッキリと見えます。
受付カウンタなどにそのまま設置いただける美しいデザインです。
|
|
|

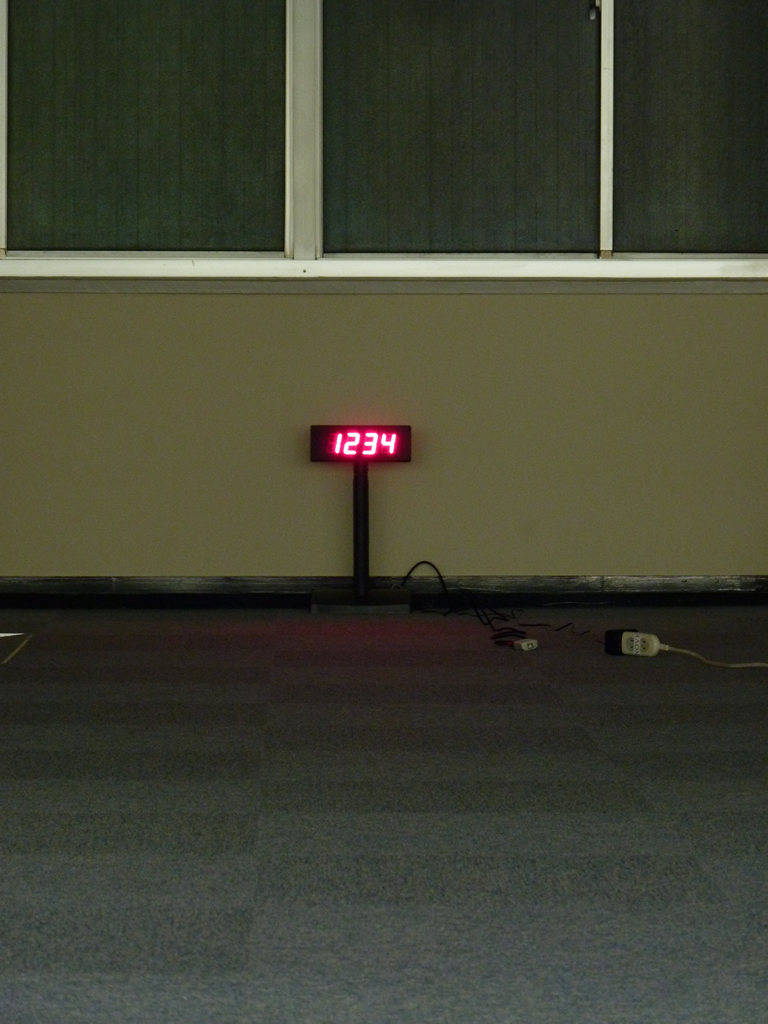

約7m離れての撮影
|
|
| |
|
|
|

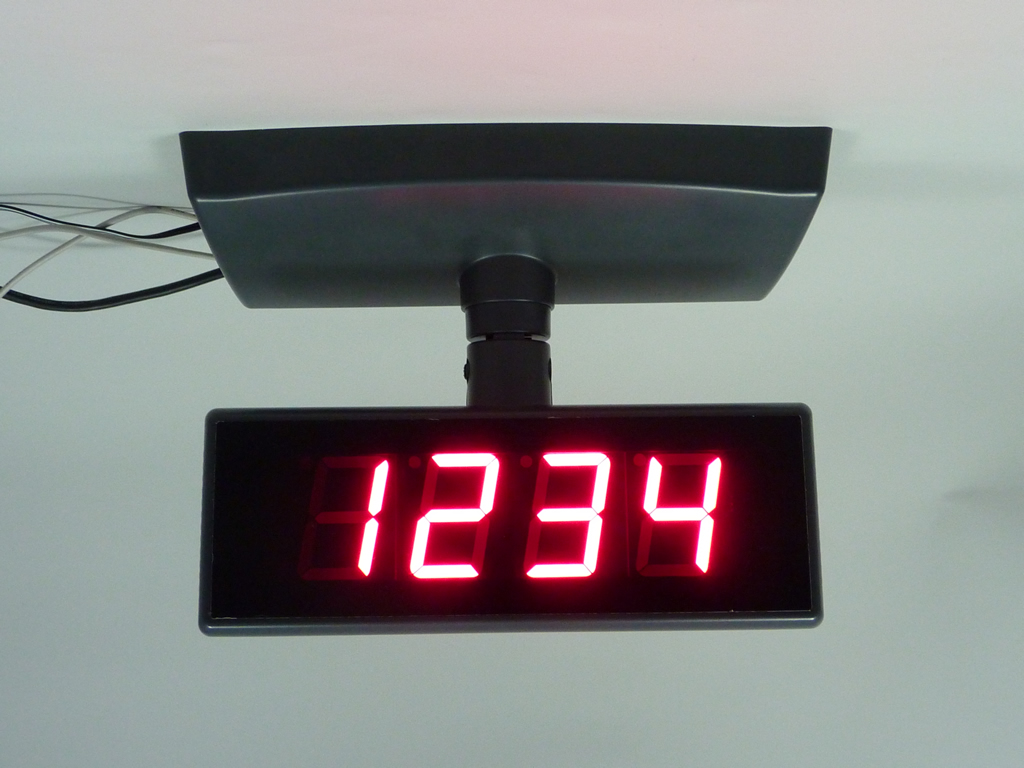

天井への取り付け例
|
|
■天井面への取り付け
天井吊りモードに設定することで、表示文字の上下を反転して表示します。
待合室の受付番号などに使用できます。
|
| |
|
| ■イーサネットへの接続
LED841-LANは、LED841とイーサネットシリアルコンバータ「DS203」
がセットになったモデルです。
DS203により、LED841をLAN経由でコントロールできます。
■USBへの接続
LED841-USBは、LED841とUSBシリアルコンバータ「USB232-00」 がセットになったモデルです。
USB232-00により、LED841をUSB経由でコントロールできます。
※DS203,
USB232-00は単体でも販売しております。
単品を組み合わせるより、セットのほうがお求めやすい価格となっております。
|
|
|

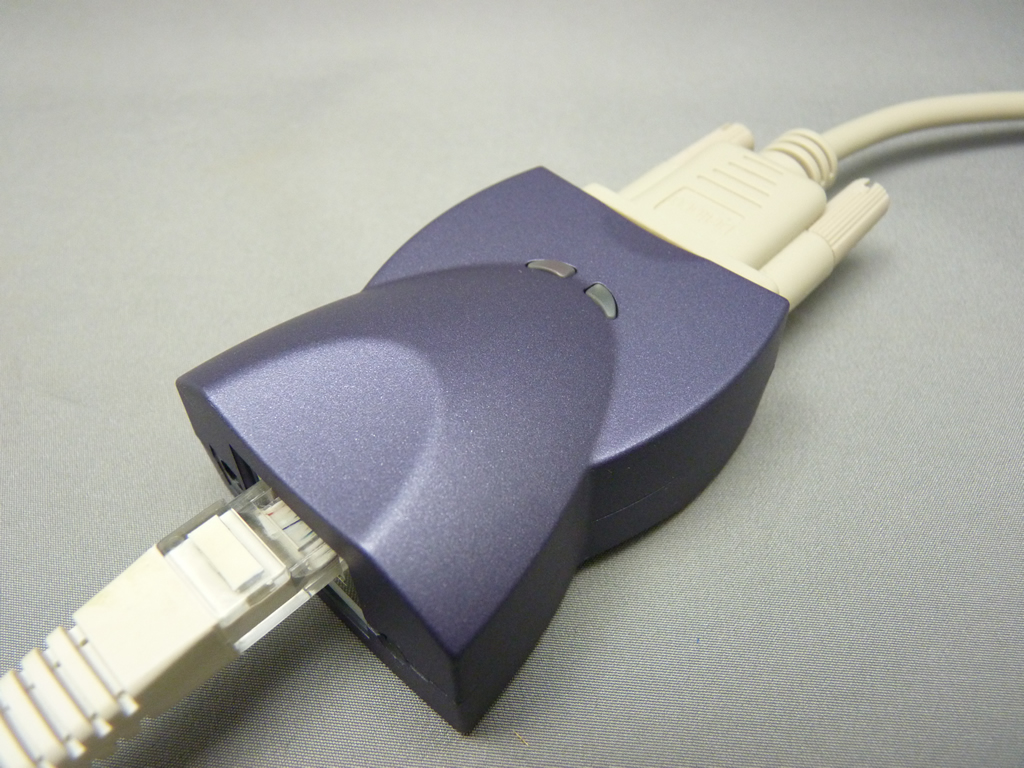

イーサネットとシリアルのコンバータ DS203
|
|
| |
|
|
|

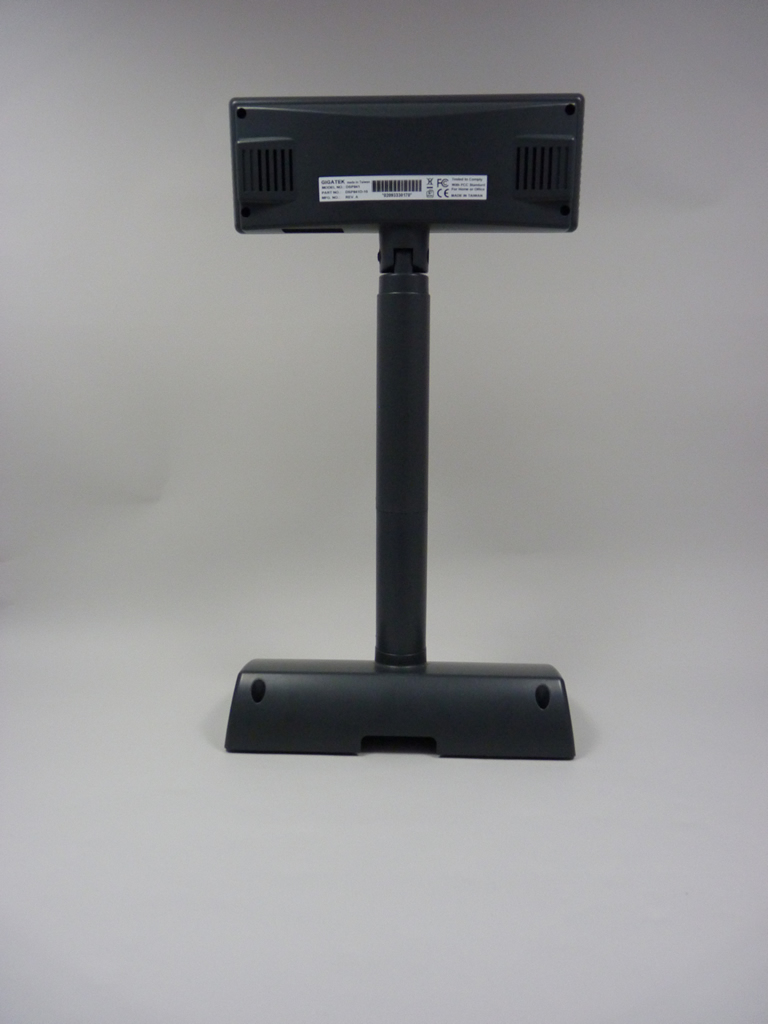

最長ポール 構成（背面）
|
|
■見やすく設置
表示部は、左右回転および上向きに傾斜角を付ける事ができます。
付属の延長ポールを利用することで、表示ユニットの高さを変更することができます。
2種類のポールを組み合わせできます。
長ポール(245mm)、短ポール（130mm)、
長短ポール連結(375mm)で、全長（最大高さ）を558mmまで伸ばすことができます。

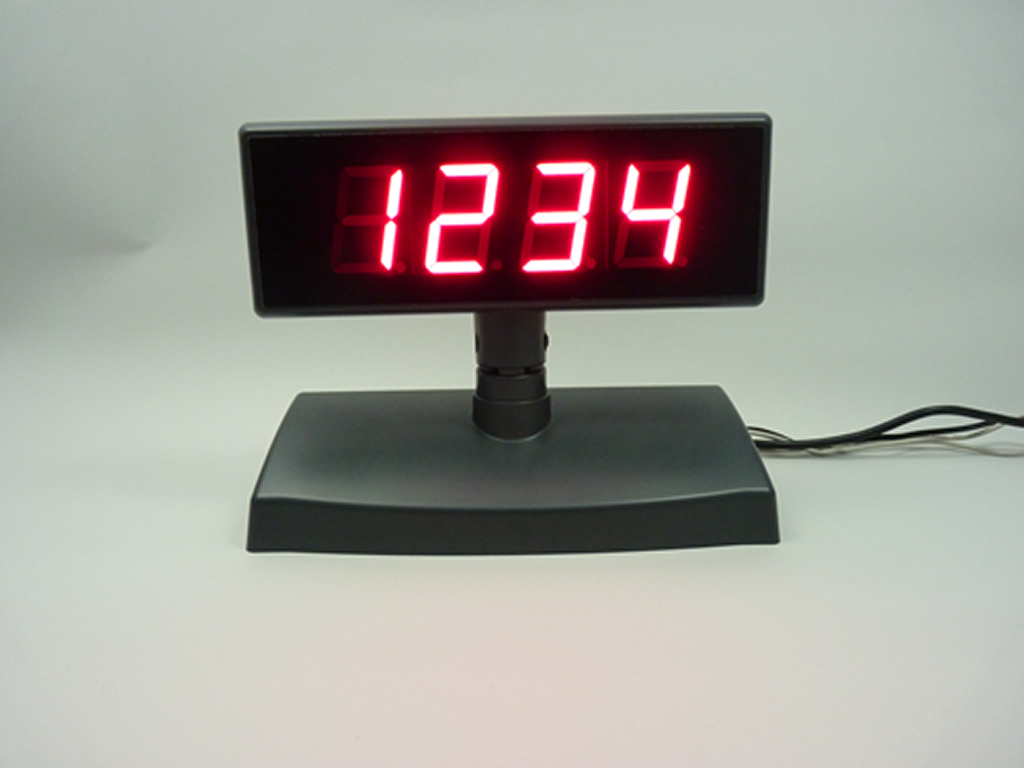

延長ポールを使用しない場合、最大高さ183mmです。
|
| |
|
| ■表示制御
表示は、添付のWindowsユーティリテイで行います。
システムに組み込んでご使用される場合は、表示コマンドをLED841に送ることで、表示制御できます。
表示制御を行うことで、数字表示および表示内容の取得、点滅制御が行えます。
|
|
|

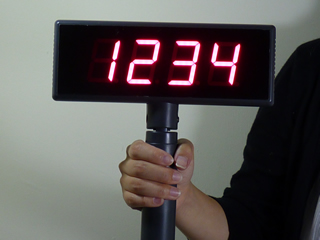

大きなLED表示
|
|
| |
|
■主な用途例
|
用途 |
例 |
動作 |
| 数字表示 |
座席番号、テーブル番号、部屋番号、作業台番号、ラック番号、棚番号 |
固定数値表示 |
| 受付番号表示 |
受付カウンタ順番待ちシステム用、診察番号、番号発券機
システム表示用 |
UPカウンタ |
| 呼出番号表示 |
呼出し番号表示（テーブル、部屋） |
要求番号表示 |
| 待ち時間表示 |
只今１５分待ち、 本日受付分のお渡しは10日、只今15人待ち |
設定数値表示 |
| 人数カウント表示 |
人数カウンタなどの表示に 只今の入場者は XXXX人、 昨日の入場者はXXX人 |
入力数値表示 |
| 日数表示 |
展示会開催まであとXXX日、 オープンからXXX日 |
入力数値表示 |
| 個数表示 |
工場QC、生産目標数、達成数、不良数、在庫数表示 |
入力数値表示 |
| 件数表示 |
昨日の事故はXXX件 |
入力数値表示 |
| 残数表示 |
残り XX個、 |
ダウンカウンタ |
| ゲーム・抽選会 |
当選番号表示、抽選数字表示 |
当選スロット |
| 経過秒数 |
経過秒数表示、経過分数表示 |
ストップウォッチ |
| 残り時間 |
カラオケルーム、貸出時間、厨房タイマー、作業時間 |
ダウンタイマ |
|
| |
|
■仕様一覧
|
主な仕様 |
|
型名 |
LED841-RS |
LED841-LAN |
LED841-USB |
|
表示部 |
赤色、7セグメントLED 縦45mm× 横26mm ×4桁 |
|
表示キャラクタ |
数字 、ブランク |
|
設置場所 |
デスクトップ、天井 |
|
傾斜角 |
最大30度 |
|
水平回転 角 |
300度 |
|
インターフェース |
シリアル RS232C |
イーサネット 10/100Base-T |
USB |
|
パソコン接続ポート |
D-SUB 25Pinメス |
RJ-45
モジュラジャック |
USB-A |
|
シリアルポート通信速度 |
9600, 19200BPS |
- |
- |
|
寸法 |
表示部： 幅230mm×高さ85mm×奥行き42mm
ベーススタンド： 幅235mm×高さ47mm×奥行き115mm |
|
延長ポール |
2本付属：長(245mm)、短(130mm) (長ポールは連結タイプ)、直径38mm |
|
動作温度 |
-5 〜 +40℃ |
|
動作湿度 |
10 〜 85% |
|
付属品 |
シリアルケーブル、
ACアダプタ： DC12V 500mA |
シリアルケーブル、
本体用ACアダプタ： DC12V 500mA、
DS203、DS203用ACアダプタ： DC12V 1A |
シリアルケーブル、
本体用ACアダプタ： DC12V 500mA、
USB232-00 |
|
取扱説明書：LED841取扱説明書
|
■ご購入について
弊社Webカートからご購入いただけます。
組み込み用・システム案件、大量のご使用の場合、テクノベインズまでお問い合わせください。
特別な表示用プログラムなど
の開発をご希望される場合、テクノベインズまでご相談ください。
|
