58キープログラマブルキーボードKB220

カタログダウンロード
Windows OS 動作対応表
ご購入はこちら
プログラマブルキーボード
プログラマブルキーボード

■各キーごとに任意でキーの割り当てが可能
各キー最大127文字(ASCII)まで割り付け可能です。
任意のキーやショートカットキーなどを1つのキーに登録できます。
またオプションキートップを使用して用途にあったキーレイアウトにできます。

■専用キーボードとして使用
アプリケーションで用いるショートカットキーを割り付けることで専用キーボードに。
フルキーボードを使わずに必要なキーのみを登録することで誤操作を防ぎ、作業効率も大幅に向上します。

■特殊キーの割り当て
F13~F24のファンクションキーや、キーコードを送るタイミングを遅らせるディレイなど
フルキーボードにはない設定も使用することができます。

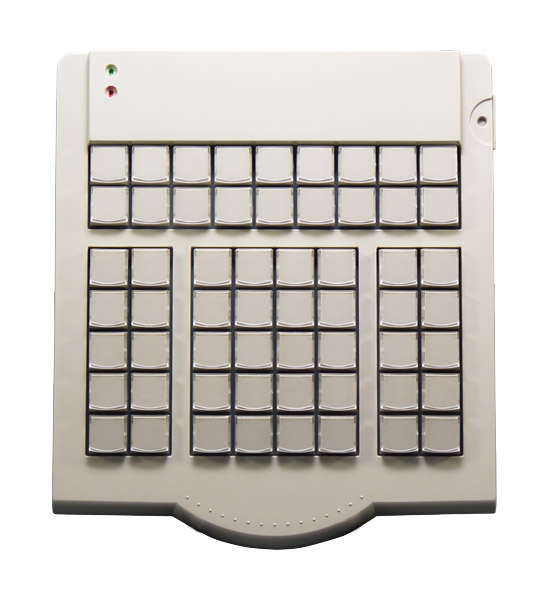

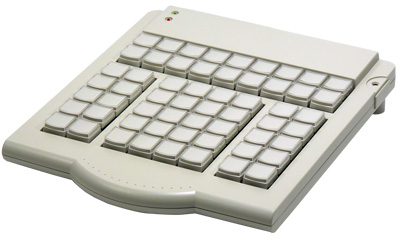

KB220W-USB

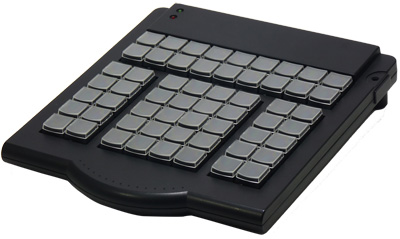

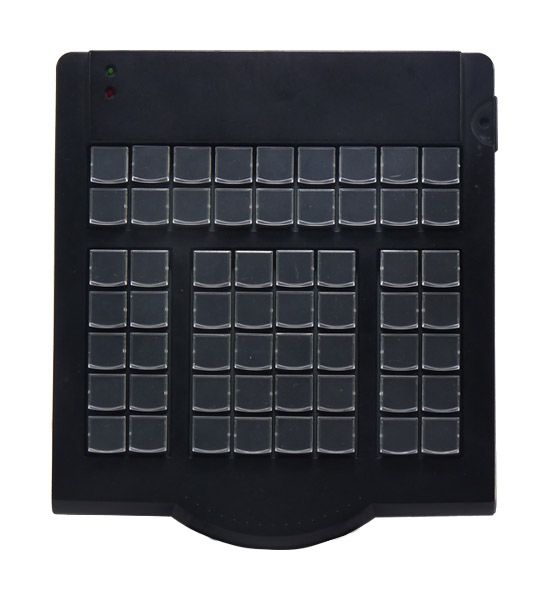

KB220B-USB

製品特徴

●レイヤー機能

KB220は、2レイヤー機能を保有しています。レイヤー1・レイヤー2それぞれにキー割当を行うことが可能です。
レイヤー切替キーを割り当てることで、レイヤー切替が可能になります。
通常入力はレイヤー1で、レイヤー切替キーを押してる間のみレイヤー2のキーデータが入力されます。

●メカニカルスイッチ

メカニカルスイッチを採用しています。打鍵感があり、高い耐久性のスイッチです。

●USB HID接続

USB HID接続なのでドライバ等のインストールは必要はありません。

●メモリに割り当てた内容を記憶

本体内部メモリに記憶するので、他のPCへ接続した際もそのまま使用できます。

●自由にキー割り当てが可能

付属の数字キーやオプションキートップ(2×2キートップ、2×1横キートップ、1×2縦キートップ)を使って、自由なキー配置が可能です。

●選べるキー数

用途によってキー数の異なるモデルをお選びいただけます。

KB200 : 20キーモデル
KB220 : 58キーモデル
KB240 : 84キーモデル
KB280 : 128キーモデル

簡単にキーデータを割り付け

KB220は USB HID接続のためドライバのインストールは必要ありません。
キーコードを割り付けるには、割付ユーティリティAKU(Advanced Keyboard Utility)のインストールを行ってください。
一旦キーコードを割り付けた後は、KB220をPCに接続するだけで使用可能です。
KB220を使用するだけのPCにはAKUをインストールする必要はありません。


①設定エリア。設定したいキーを選択します。
②キーレイアウトを1×2、2×1、2×2に変更できます。
選択したキートップをドラッグ&ドロップで倍角キーを設定できます。
③ソフトウェアキーボード。キー定義を行う際に使用します。 右図参照
④データ入力ボックス。キーの定義内容が表示されます。

③のソフトウェアキーボードを開いた画面です 。
設定エリア内の割り付けたいキーをクリックし、キー定義を入力します。
(※PCのキーボードからも入力は可能です) レイヤーを割り付ける場合は、赤印の【Layer Lockキー】を定義設定します。Layer Lockの設定を行いますとレイヤーの切り替えが可能になります。
設定したレイヤーキーを押す(1秒押し)ことで、レイヤー1と2が切り替わります。


数字キーを割り当てるには(Num Lockの状態に左右されずに数字キーを入力する)

キーラベル KTPA-KEYLB3

本製品にはインクジェット専用キーラベルシートを標準で添付しています。
キートップの形に切り込みが入っておりますので、キートップの形に抜き取るのも簡単です。
※KTPA-KEYLB3からマット紙に変更になりました。

キーラベルシートへの印刷用Wordファイルをご用意しております。
このファイルの文字・文字色、背景色を編集して頂くだけで、簡単にキーラベルを作成できます。

  キーラベルシート内容

  キーラベルシートのレイアウトは右図をご確認ください。

  1×1キー22枚、1×2縦キー4枚、2×1横キー6枚、2×2キー3枚



     モデルにより標準添付されている枚数が異なります。

KB200 1枚
KB220 4枚
KB240 4枚
KB280 7枚

標準添付枚数で足りない場合は、オプションのラベルシートをご購入ください。


印字例

オプション(キートップ、キーラベルシート)

■キートップ

KTPA22-W(2×2キー、アイボリー、10個入り)
KTPA21H-W(2×1横キー、アイボリー、10個入り)
KTPA12V-W(1×2縦キー、アイボリー、10個入り)
KTPA11-W(1×1キー、アイボリー、10個入り)

KTPA22-B(2×2キー、ブラック、10個入り)
KTPA21H-B(2×1横キー、ブラック、10個入り)
KTPA12V-B(1×2縦キー、ブラック、10個入り)
KTPA11-B(1×1キー、ブラック、10個入り)

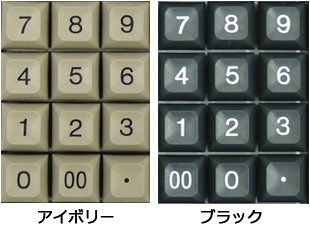

■数字キートップ

NUMKEYTOPSETA-W(アイボリー)
NUMKEYTOPSETA-B(ブラック)

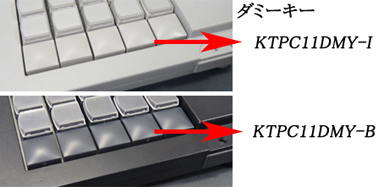

■ダミーキー


ホワイトは販売終了しました。

KTPC11DMY-B(ダミーキー、 ブラック、10個入り)

■キーラベルシート

●KTPA-KEYLB3( ダイカットキーラベルシート、10枚入り)

オプションは全てKB28AWシリーズ、KB200シリーズ、KB20A/KB58A、KB840Aに共通です。

カスタマイズ

システム専用キーボードがシステムの付加価値を高めます。

KB28AW、KB200シリーズ、KB840A、KB20A/58Aのプログラマブルキーボードで対応しております。

大口案件の場合は、あらかじめキーコードの割付を行ったり、キーラベルをキートップにはめ込んだ状態で出荷いたします。
専用ファームウェアの作成や専用個装箱など対応につきましてもご相談ください。
カスタマイズや特注内容によっては、費用が発生するケースがございます。また、内容によって最小ご発注数量が異なります。
詳細についてはお問合せください

これまでの実績
●キーラベルの作成しキーラベルをキートップにはめ込み
●データを割り付け た状態で出荷してほしい
●筐体や個装箱にロゴや製品名を印刷してほしい
●キートップに直接印刷を入れたい
●オリジナル動作のファームウェア開発
●ラインナップにないキー数が欲しい。28キーなど
●キーを光るようにしたい


KB200での例
色付けしたキートップ
KB200-USBへの実装
クリアキャップをはずした状態

導入事例

プログラマブルキーボードは以下の現場や用途でご採用いただいています。一例として紹介いたします。

学校
工場
中学校のPCルームでご使用。
先生が生徒のPCを一括でON/OFFなどの制御を行うのにこのキーボードを使用。

参考イメージ
工場のラインで機械やロボットを操作するためのコンソールとしてご使用。
キーコードを割当て機器等を制御。

参考イメージ
オークション
医療現場
車や花のオークションで入札者が金額を入力したり、応札者が操作する端末としてご使用 。

参考イメージ
レントゲン画像を扱うアプリケーション用にご利用。拡大/縮小や画像切替など、医師の操作の簡略化に。
血液検査カウンターとしても実績があります。

参考イメージ
映像・音響制御
官庁
商業ビル施設でのデジタルサイネージでお客様ご自身がキーボードを操作して画像切り替える端末として。
また、音響設備施設などでの字幕や効果音を入れるための端末としてご使用いただいております。

参考イメージ
申請内容閲覧アプリケーションの制御用としてご使用。
膨大なデータ量があるためショートカットキーの操作が必須。
ショートカットキーを割り付けられ作業効率が向上します。

上記以外でも飲食店/カフェ/食堂/アパレル/酒販店/デイトレード/証券会社様など、様々な業種でお使いいただいてます。
業務用に開発されたプログラマブルキーボードですので、 品質や耐久性でユーザー様には高い御評価を頂いています。

製品仕様

KB220W-USB KB220B-USB
本体色アイボリーブラック
インターフェースUSB2.0USB3.0での動作について
キー割付時I/FUSB2.0
対応OS
(本体・Utility含む)
Windows 7(32bit、64bit) / 8(32bit、64bit)/ 8.1(32bit、64bit)/ 10(32bit、64bit)
キー数58キー
キースイッチチェリーメカニカルスイッチ(設計接点寿命2000万回 )
割付キーコード数各キー最大127文字(ASCII)
レイヤー機能2レイヤー
電源供給USBポートから供給
消費電力5VDC + 60mA
温湿度動作時:0~50℃、保管時:-10~60℃
湿度0~90%(結露なきこと)
寸法幅202.4×奥行230×高さ40mm
USBケーブル長約1.62m約1.75m
質量795g±3%
付属品1×2キートップ・2×1キートップ各1個、キートップ引抜工具、キー ラベルシート
Advanced Keyboard Utility(割付ソフト)、日本語取扱説明書

※2022年1月より数字キートップはオプションになりました。
