サーマル(ダイレクトサーマル)・熱転写対応 バーコードラベルプリンタ

 TTP-247 / TTP-345


ホーム > サーマルプリンタ > TTP-247/TTP-345

製品一覧



 サーマル&熱転写対応ラベルプリンタ

  フルオープン設計なのでラベルやリボン交換も楽々。サーマルヘッドやプラテンなど消耗品交換も簡単。





高解像度 で綺麗な印刷

  TTP-247 200dpi(8ドット/mm)、TTP-347 300dpi(12ドット/mm)

高速印刷

  TTP-247(177.8mm/秒)、TTP-345(127mm/秒)

Windows対応ラベル作成ソフト付属

  簡単にバーコードラベル発行やデザインしたラベルを印字できます。

多彩なインターエース

  USB、RS232、パラレル、LANを兼備。(LAN非搭載モデル有り)

Windows対応プリンタドライバを標準添付

  Windows XP/Vista(32,64bit)/7(32,64bit)/8(32,64bit)/8.1(32,64bit)



TTP-247/TTP-345は、ラベルロール紙をセットし、付属のソフトから任意のラベルを印刷するラベルプリンタです。

ラベル作成ソフトが付属していますので、とても簡単にラベル印刷をすることが可能です。

ラベルロール紙は、表面(印刷面)が紙で、裏面がシールになっているロール紙です。





ラベルは様々な業種・職場で使用されています。

製造 出荷時紙ラベル・検査ラベル・工程管理ラベルなど
物流・倉庫 出荷物内容記載のラベル・入庫管理など
医療機関 カルテラベル・検体ラベル・処方箋ラベルなど
食品 成分表示、消費期限、生産地、生産者などの食品表示ラベル
小売・物販 商品ラベル・値札ラベルなど





 印刷方式

  TTP-247/TTP-345は、リボンを使用せず印刷が可能なサーマル印刷(ダイレクトサーマル)と、

  印刷が綺麗で退色する心配のない熱転写印刷の両方に対応しています。



     ダイレクトサーマル印刷

      感熱紙は、表面に薬品(ロイコ染料や顕色剤等)が塗布され、プリンタヘッドの熱よって化学反応を起こし

      黒色に変化し印刷されます。プリンタヘッドに紙が直接触れ印刷されるダイレクトサーマル方式です。

      ただし、薬品の化学反応により印刷されるため、必ず退色が起き、印字が薄くなる&消えるというような現象が起こります。

      印字後の保管環境(紫外線や温湿度)や、アルコールや可塑剤などの薬品が付着するなどで退色具合は大きく異なります。


      感熱ロール紙は印字後の保存期間の違いにより、ノーマル紙/中保存紙/高保存紙と分かれております。

      ロール紙参照 ページ

      感熱ロール紙退色テスト


     熱転写印刷

      熱転写方式は、インクリボンに塗布されたインクが、プリンタヘッドの熱により、紙に転写し印刷する方法です。

      インクリボンを使う必要がありますが、利点として、印刷の仕上がりが綺麗になる・退色の心配がなくなります。

      また、耐熱、耐水、耐摩擦などにも優れております。

      値札やパッケージラベルなどの長期で使われる場合や、冷蔵・冷凍環境、薬品耐性など、高負荷な環境下では

      熱転写方式をお勧めします。

      ※感熱紙でも高耐候、耐薬品性など特殊な用紙もございます。



     印刷比較


  サーマル印刷   熱転写印刷



      サーマル印刷に比べ、熱転写印刷は印字が濃く内容もハッキリと印刷される為、仕上がりが綺麗になります。

      弊社で販売しているコネクタキャップのパッケージラベルでも、本プリンタ の熱転写を使用してます。



 紙仕様・インクリボン仕様

  ラベルロール紙の紙質は、用途によって何種類かございます。

  また、熱転写用のインクリボンも紙や用途によって組合せがございます。



     ラベル紙種類

感熱ラベル

 感熱ラベル

 一般的な感熱ラベル紙です。

 合成紙、フィルム系ラベル

 合成樹脂フィルムを層状に重ねて製造された紙です。耐水性があり破れにくいのが特徴です。

 破れにくいので剥がしやすくもあります。「ユポ紙や「PET紙」の名称で呼ばれています。

 耐熱ラベル

 弁当に貼られるラベルで電子レンジで熱しても黒くならないように耐熱性があります。

 耐候性/耐光性

 耐候性は、屋外で使用する際の気温・室温・季候などによる経年変化の耐性があり、

 耐光性は、紫外線などの可視光線への耐性があります。





熱転写用ラベル

 上質紙(普通紙)ラベル

 一般的な紙ラベルです。

 合成紙、フィルム系ラベル

 合成樹脂フィルムを層状に重ねて製造された紙です。耐水性があり破れにくいのが特徴です。

 破れにくいので剥がしやすくもあります。「ユポ紙や「PET紙」の名称で呼ばれています。

 アート紙/コート紙

 上質紙にグロス系の塗料を塗布された紙です。表面は光沢があり、ポスターやカレンダーなどで

 使用されます。





     ラベルに使用される糊の説明です。

ラベル用糊

 一般強粘着

 ラベル紙全般で使用されている糊です。

 弱粘着

 剥がしやすく粘着性を抑えた糊です。
 強粘着  剥がれにくいように粘着性を強めた糊です。
 再剥離  貼り直しができる糊です。

 冷食用糊

 冷凍品にラベルを貼る為の糊です。



         上記記載の紙は一例です。ラベルロール紙特注についてはお気軽にお問い合わせください。

         特注の詳細はこちら



     インクリボン

      熱転写用インクリボンは、ワックス系、樹脂系分類され、一般的に表に記載されている3週類に分かれます。

      インクリボンと紙種類によっては、インクの乗り具合により使用できませんので、表をご参照ください。



  ラベル
インクリボン 上質紙(普通紙) アート紙 NPコート紙 合成紙(ユポ) フィルム系
ワックス - - - -
セミレジン(ワックス+樹脂系) -
レジン(樹脂系) - - -



      ワックス→セミレジン→レジンの順で、耐擦過性(こすり)や耐熱が高くなります。



      ワックスは、上質紙(普通紙)への転写に使用されます。耐熱、耐擦過などの耐性には弱いです。



      セミレジンは、アート紙・コート紙の転写に 使用されます。ワックスに比べ耐熱、耐擦過に優れ物理管理ラベルなどで使用されます。



      レジンは、ユポなのどの合成紙や、フィルム系(PET等)の転写に 使用されます。耐熱、耐擦過、耐薬品などに優れており、

       長期間の保存に最も適しているインクリボンです。



      紙とインクリボンはそれぞれの組合せで使用します。





 ラベルロール紙、インクリボンのセット方法

  TTP-247/TTP-345は、図のように簡単にラベルロール紙やインクリボンの交換が可能です。

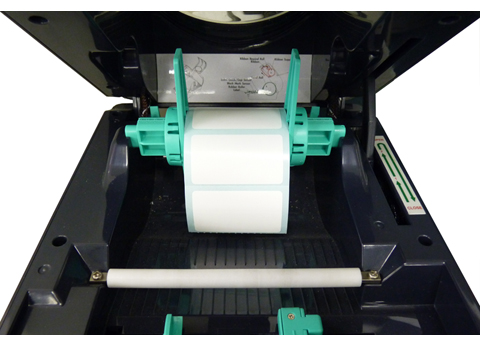

 ラベルロール紙セット方法

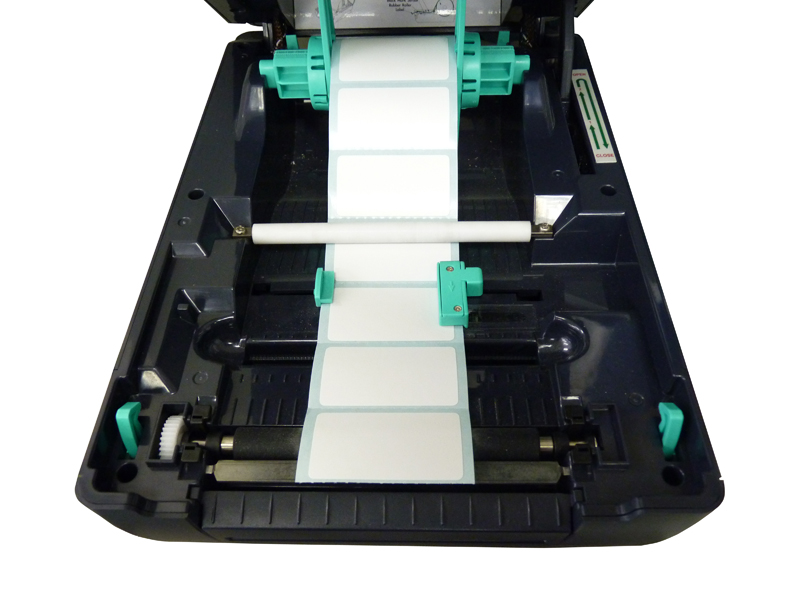

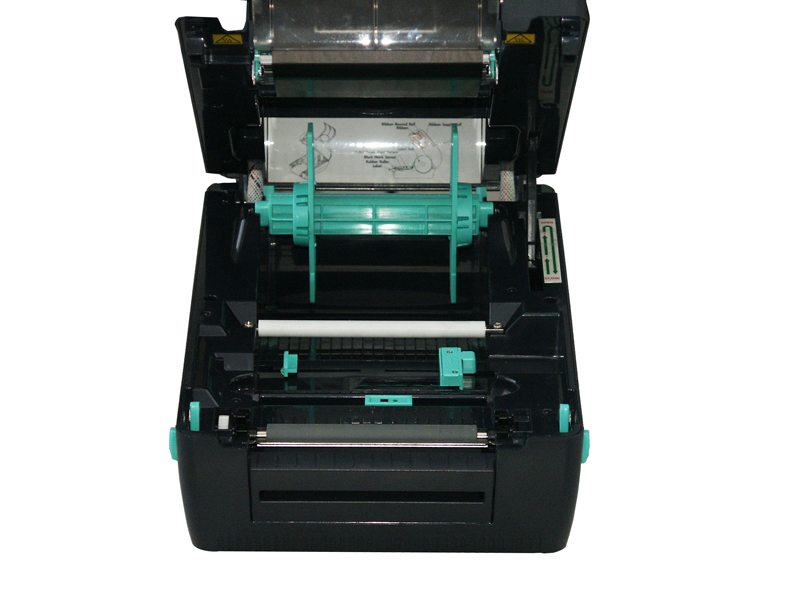

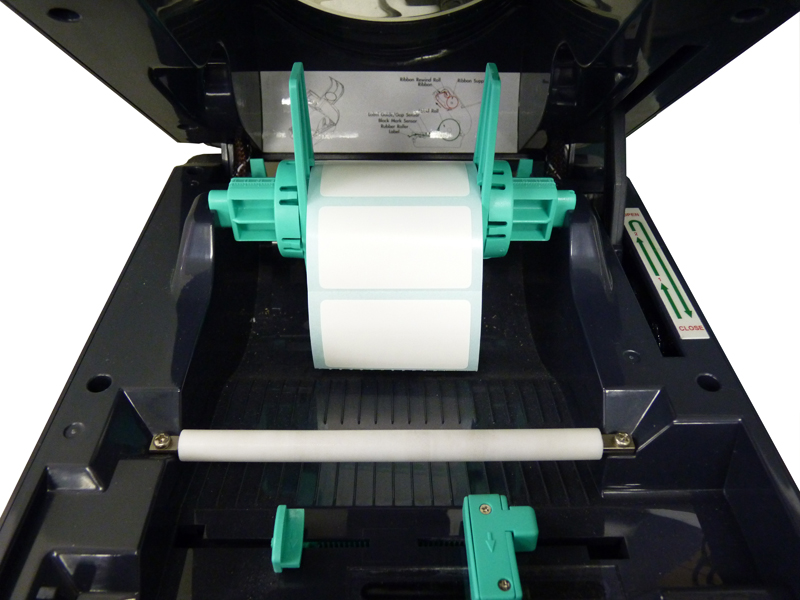

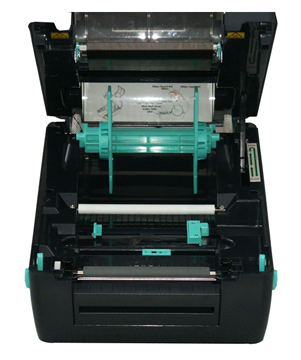

トップカバーをオープンします。 ラベルロールをロールマウントにセットします。 ラベルを白軸バーとペーパガイドに通します

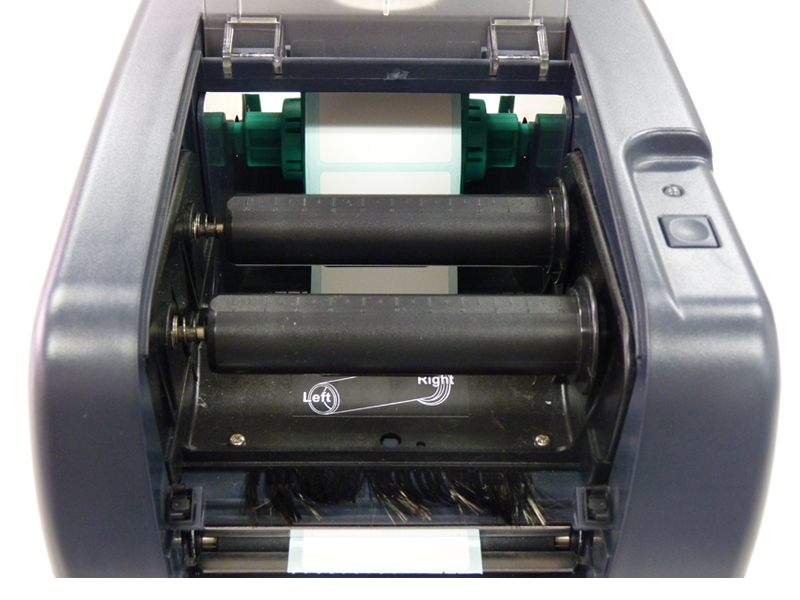

 インクリボンセット方法

  ①

  ②   ③

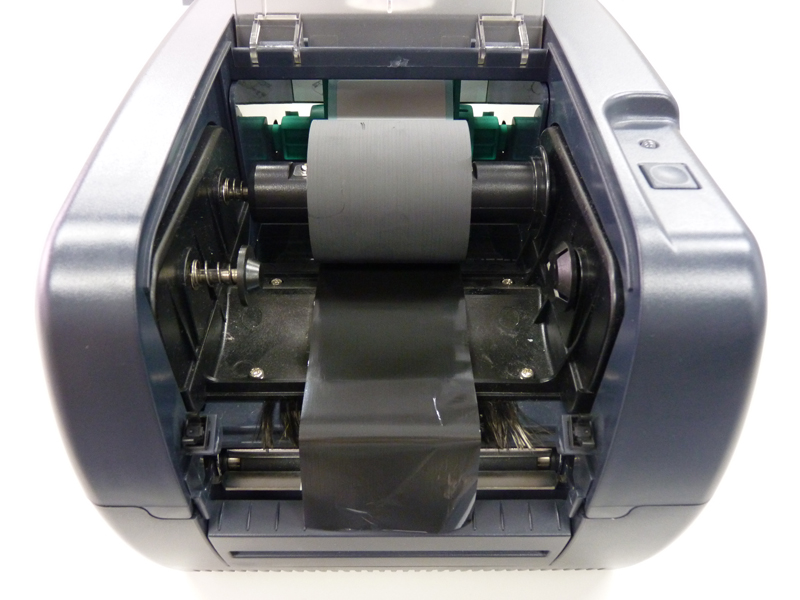

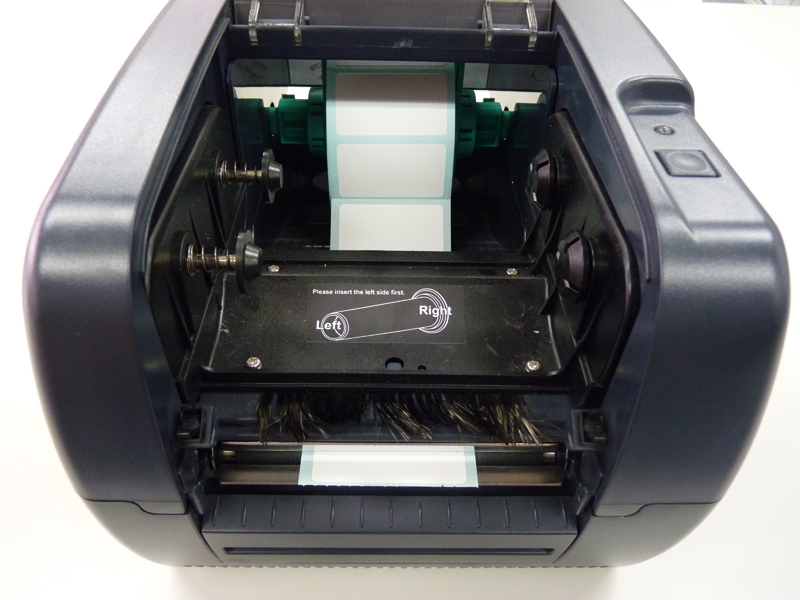

リボン設置箇所 リボン巻き取り軸を2本取り外します。 リボンを軸に取り付け、奥側にセットします。



  ④   ⑤   ⑥

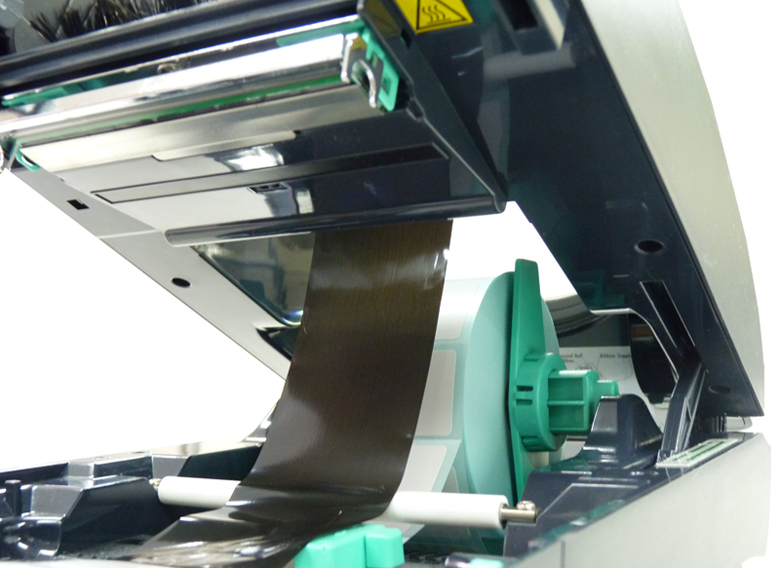

       トップカバーをオープンし
       リボンを下側に通します。

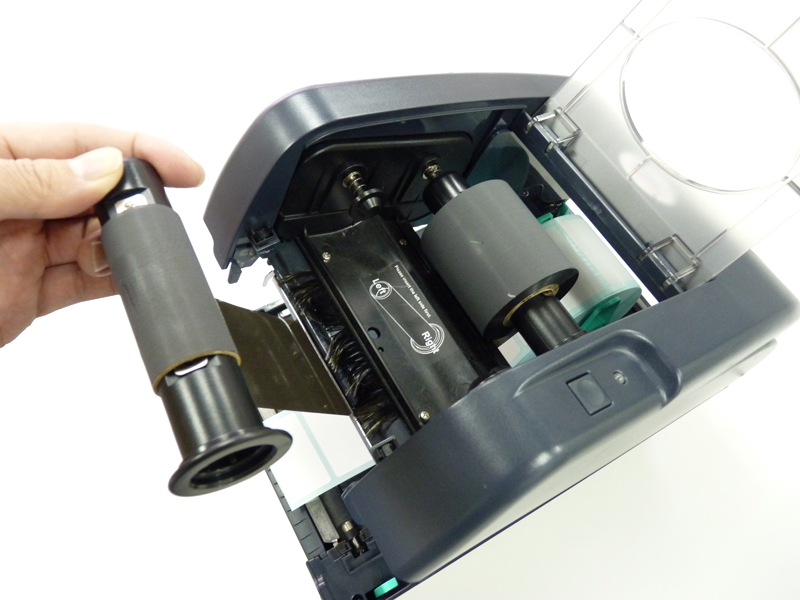

   通したリボンの先端を紙芯で巻き取り、
   軸に取り付けます。

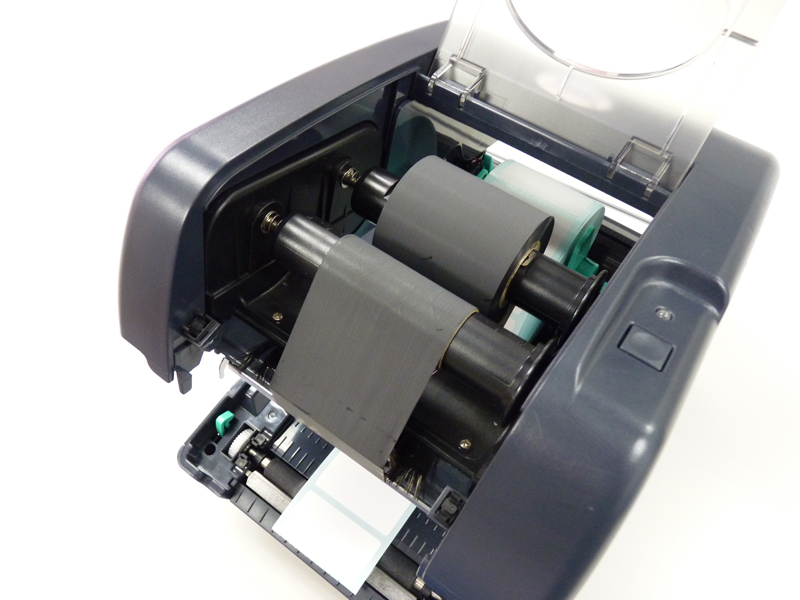

手前側に軸にセットします。




  ⑦

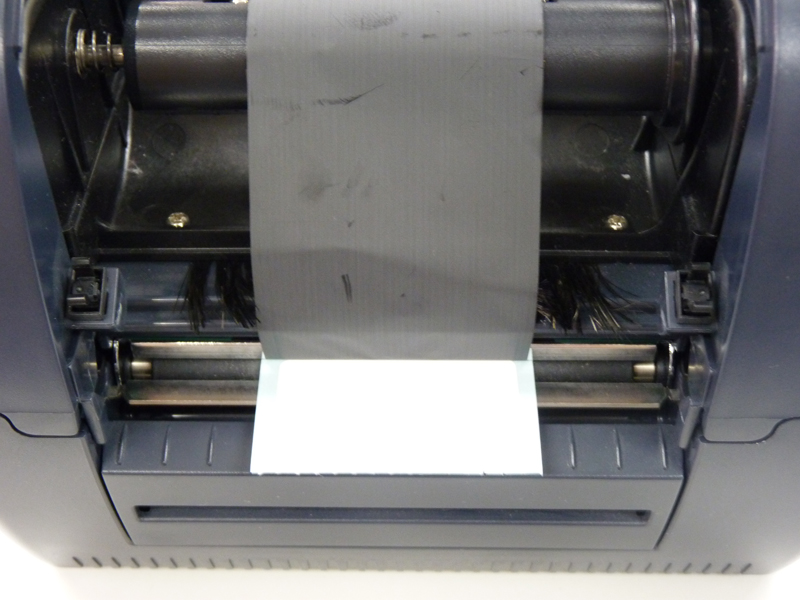

 トップカバーを下ろし、ラベルとリボンの
 位置にずれがないか確認します。
 ずれている場合は、軸にセットした
 リボンの位置をずらし、調整します。






 仕様



 製品同梱内容

  ・プリンタ本体
  ・Windows対応ラベル作成ソフト       ラベルロール紙およびインクリボンは付属しておりません。
  ・Windowsドライバ                プリンタご購入時に、ラベルロール紙またはインクリボンも併せて購入が必要です。
  ・USBケーブル                                  純正のラベルロール紙はございませんので、全て特注でお作りいたします。


項目
TTP-247
TTP-345
印刷方式
熱転写/
ダイレクサーマル
解像度
200dpi
300dpi
最大印字幅

108mm(4.25")

106mm(4.17")
最大印字長
2,286mm(90")
1,016mm(40")
最大印字速度*1

177.8mm/秒(*1)

127mm/秒(*2)
ケース材質
プラスティック
インディケータ
LED1個 (3色発光)、 スイッチ1個
外形寸法
W314×D213×H188mm
センサー
ラベルギャップ, ブラックマーク,
ヘッドオープン, リボンエンド
メモリ
フラッシュROM 4MB
SDRAM 8MB
拡張メモリ SD メモリカード/
SDHC メモリカード4GB max.
インターフェイス

USB2.0, セントロニクス, RS232C,
LAN 兼備
(*) LAN 非搭載モデル有り

供給電源
DC24V 付属の専用ACアダプタを使用
クロック
リアルタイムクロック標準搭載
フォント
英数字ビットマップフォント8 種
MonoTypeR True Type フォント エンジン搭載
バーコードフォント

コード39,コード93,コード128,NW7(コーダバー),
ITF,JAN/EAN/UPC,MSI,PLESSEY,POSTNET,
QR コード,PDF417,データマトリクス,マキシコード
フォント回転
フォント・バーコードフォント
0度・90度・180度・270度
コマンドセット
TSPL-EZ
(ZEBRA 社 ZPL/EPL エミュレーション搭載)

ラベルタイプ
連続,ダイカット,ファンフォールド,チケット,その他
ラベル幅
20~112mm
ラベル長(*3)
10~2,286mm
10~1,016mm
ラベル厚
0.06~0.19mm, 150g/m2 max.

ロール紙
サイズ
127mm OD(コア25.4mmOD)
ラベル間ギャップ
2mm min.
ブラックマーク
高さ2mm min. 幅8mm min.
リボン幅
N/A
110mm max.
リボン長
N/A
300m
ヘッド信頼性
30Km
周囲温度
動作5~40℃、保管-40~60℃
周囲湿度
動作25~85%、保管10~90%
(結露無し)
プリンタドライバ
WINDOWS XP/Vista/7/8
ラベルソフト
Windows版
ラベルデザインソフト標準添付
EMC規格
FCC Class B, CE Class B, C-Tick Class B,
UL, CUL, TUV/GS, CCC 準拠



型番
仕様
TTP-247

 熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
 7インチ/秒, USB/RS232C I/F
TTP-247-E

 熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
 7インチ/秒, USB/RS232C/LAN I/F
TTP-345

 熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 300dpi,
 5インチ/秒, USB/RS232C I/F
TTP-345-E

 熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 300dpi,
 5インチ/秒, USB/RS232C/LAN I/F
TDP-5CF

 フルカット・カッターモジュール(TDP-247/TDP-245PLUS対応)
TTP-5CF

 フルカット・カッターモジュール(TTP-247/TTP-345/TTP-245PLUS/343PLUS対応)
R-WX060-SR290  ワックスリボン, 60mm幅, 300m巻き, 10巻単位
R-WX110-SR290  ワックスリボン, 110mm幅, 300m巻き, 10巻単位
R-WX060-SR790  ワックス/レジンリボン, 60mm幅き, 250m巻, 10巻単位
R-WR110-SR790  ワックス/レジンリボン, 110mm幅き, 250m巻, 10巻単位
R-RS060-SD100  レジンリボン, 60mm幅, 300m巻き, 10巻単位
R-RS110-SD100  レジンリボン, 110mm幅, 300m巻き, 10巻単位
