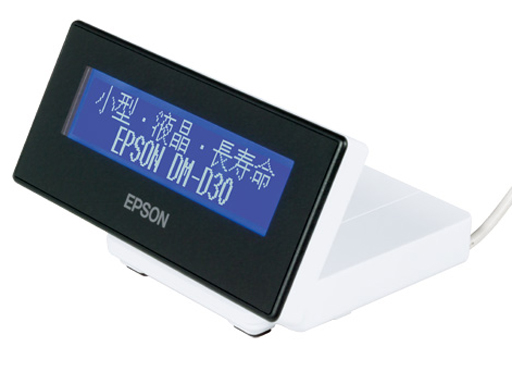

カスタマディスプレイ  DM-D30

ホーム　>　表示機・ディスプレイ　>　DM-D30

製品一覧

タブレットPOSでも使用可能なコンパクトな液晶タイプのカスタマディスプレイ

長寿命で漢字表示にも対応

TM-ｍ30と接続することでタブレットPOSからの制御も可能



■TM-ｍ30と接続を 想定したコンパクトなデザイン

レシートプリンタTM-ｍ30に乗せれるほどのコンパクトさを実現。

レジカウンター状のスペースを効率的に使用できます。

■WindowsPCのUSBポートに接続可能

WindowsPCのUSBポートに接続すれば、他のレシートプリンタと

組み合わせてシンプルなレジレイアウトを実現することができます。

















TM-ｍ30と接続


レシートプリンタTM-ｍ30と接続することで、TM-ｍ30経由でDM-D30をBluetoothまたはWiFiでも

制御が可能になります。タブレットPOSからもカスタマディスプレイを使用することができます。

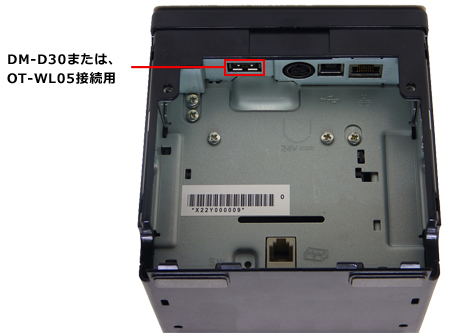

レシートプリンタTM-m30の底面のUSBポートにDM-D30を接続します。

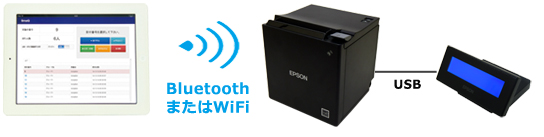

タブレットから制御

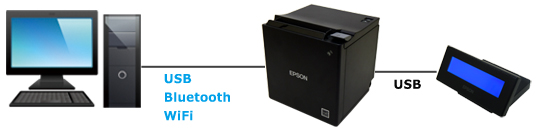

Windowsから制御

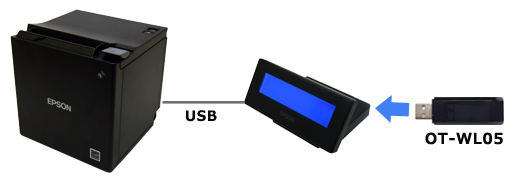

WiFiの場合

オプションの無線LANユニットOT-WL05が必要です。

TM-ｍ30にDM-D30を接続し、DM-D30側のUSBポートにOT-WL05を接続します。








DM-D30とTM-m30のセットモデルもご用意





専用カスタマディスプレイセットモデル

TM30611D30



TM-ｍ30(ホワイト)+DM-D30(ホワイト)


専用カスタマディスプレイセットモデル

TM30612D30



TM-ｍ30(ブラック)+DM-D30(ブラック)








製品仕様


      DM-D30
    型番 DM-D30 DM-D30B
    ボディーカラー ホワイト ブラック
    表示方式 STN LCD
    表示文字 英数字：20桁×2行、漢字：10桁×2行
    表示色 背景：青、文字：白
    輝度 100cd/㎡
    文字種 英数字：95文字、国際文字：49文字、グラフィック文字：128文字×41ページ

     漢字（JIS X 0208-1990）：6879文字
    文字構成 英数字 8×16ドット／漢字 16×16ドット
    文字サイズ 英数字 4.1mm×8.3mm
    文字ピッチ フォントA 4.4mm／フォントB 3.3mm／漢字 8.8mm
    インターフェース 規格 USB 2.0
    コネクター USB Type-A
    信憑性 寿命50,000時間（LCDバックライト寿命）
    電源電圧 DC 5V±5％
    消費電力 平均 約0.75W
    外形寸法 表示部 130（W）×19（D）×58（H）mm
    ベース部 102（W）×86（D）×25（H）mm
    外径 130（W）×100（D）×68（H）mm
    質量 約0.26kg
    チルト角度 最大35°
    電源供給

    USBバスパワー
    EMI規格

    VCCIクラスA





    Last Update : 2023/03/07
