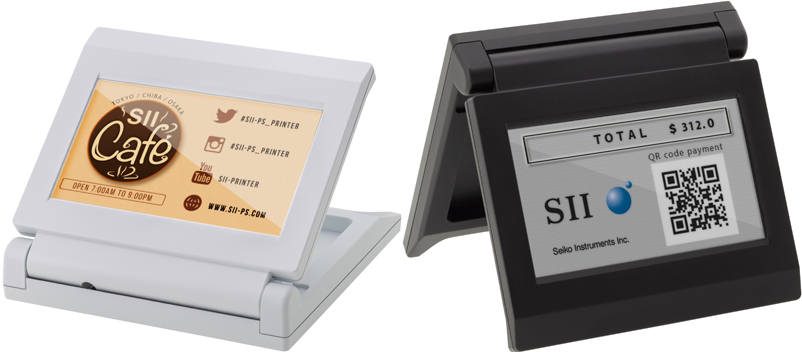

4.3インチ TFT LCDディスプレイ

 DSP-A01


ホーム > 表示機・ディスプレイ > DSP-A01

製品一覧

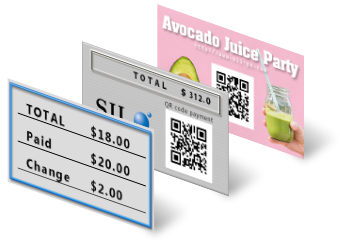

様々な用途に使用可能

文字、バーコード(1次元/QRコード)、イメージ(JPF/PNG)を自由に組み合わせて
表示することができます。
レジ用途でのカスタマディスプレイに加え、QRコード決済やスライドショーでの
サイネージ、壁掛けディスプレイとして案内やメッセージ表示など様々な用途で
使用できます。







サーマルレシートプリンタ RP-F10に搭載可能

別売の レシートプリンタ「RP-F10」に装着することが可能で、レジ周りをスッキリとスタイリッシュに演出できます。
※RP-F10を前面排紙姿勢で置いた場合のみ装着可能です。

既にRP-E10やRP-D10をPOSで使用されている場合、POS端末のUSBポートにDSP-A01を接続してセットで使うこともできます。







プリンタエラー表示

RP-F10と接続した場合、紙切れなどのプリンタエラーが発生した際に、そのエラー内容や対処方法を表示します。
万が一エラーが発生しても簡単にリカバリーができ安心して使用頂けます。





仕様



型番

RP-F10

LCD

画面サイズ 4.3インチ
表示方式 TFT LCD
表示色 16ビットカラー
画素数(pixel) 480(W) × 272(H)
表示領域(mm) 95.04(W) × 53.856(H)
画素ピッチ(mm) 0.198(W) × 0.198(H)
輝度(cd/㎡) 300
表示内容 文字、バーコード、イメージ
文字 文字構成(H×W pixel) 24×12、24×24、16×8、16×16
文字サイズ(H×W mm) 4.752×2.376、4.752×4.752、3.168×1.584、3.168×3.168
表示文字数 英数字:320文字(40桁×8行)
漢字:160文字(20桁×8行)
文字種類 コードページ(18Page)、国際文字、オプションフォント(max、255×255 pixel)
JIS第一・第二水準漢字、特殊文字、外字
文字修飾 縦倍(×2、×4)、横倍(×2、×4)、強調、アンダーライン
バーコード 1次元 UPC-A/E、JAN(EAN)8/13、ITF、CODABAR、Code39、Code128
2次元 QRコード
イメージ JPEG、PNG
電源 DC4.75V-5.25V(USBバスパワーで動作)
通信方式 USB2.0Full speed、micro Bコネクタ
動作温度範囲 5~45℃
耐用寿命 約30,000時間
寸法(W×D×H mm) 約120×25×120 (閉じた状態時)
質量 約265g
規格 FCC,  CE,  VCCI
表示部角度 0~150°
設置方法 プリンタ搭載(RP-F10背面)、据え置き、ネジ固定(壁掛け)
ソフトウェア

Windows:OPOS,  POS for .Net / SDK /Utility
Android:SDK / Utility
iOS:SDK / Utility






    Last Update : 2019/11/20
