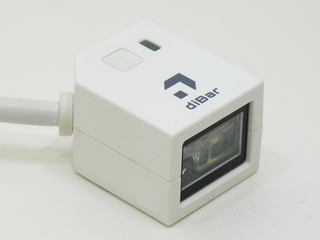

超小型固定式エリアイメージャー　cubeQR





■ 幅25mm、奥行30mm、高さ20mmの超小型軽量モデル

■ タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りが可能

■ データフォーマット編集機能

　 読取データの指定位置にキャラクタを挿入したり、データの一部を削除するなと

　 フレキシブル編集が可能。

■ GS1-128規格の医療バーコードにも対応。

　 オプションの応用機能を搭載すると、識別子(AI)を検出して出力データの編集が可能。

■ HID POS対応

　

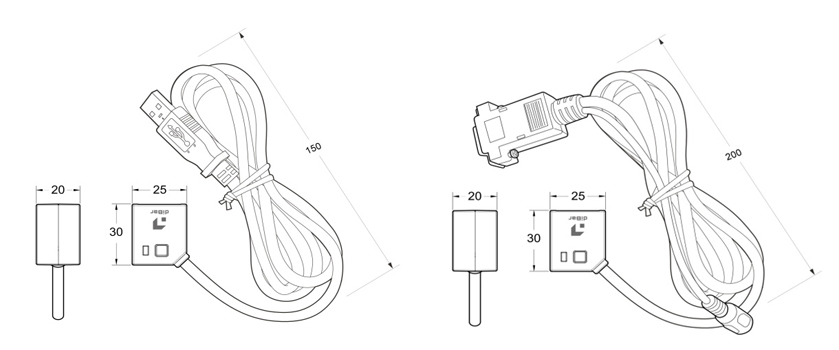

寸法図

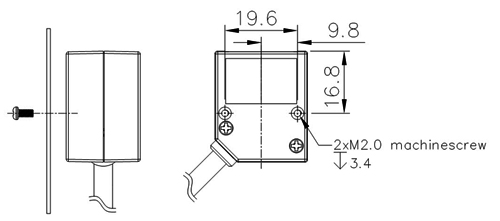

取付ネジ穴位置



　　　

仕様



型番 cubeQR-USB cubeQR-RS
インターフェース USB(HID、COM) RS232C
本体色 ホワイト
照明LED 白色LED
エイマーLED 赤色LED
センサー CMOS 640×480ピクセル
移動読取 100㎝/秒迄（UPC100%、最適なフォーカス一にて）
フレームレート 30フレーム/秒
視野角度 チルト±180°、ピッチ±45°、スキュー±45°
読取深度 50～250mm（NB=0.4ｍｍ）
PCS 30% min.
最大バーコードサイズ 110mm
対応バーコード
一次元



UPC/EAN/JAN、Code39、Code32、Codabar(NW7) 、Interleaved 2 of 5、Industrial 2 of 5、

Matrix 2 of 5、Code128、GS1Databar、GS1-128、MSI/Plessey、GS1 DataBar
二次元 QR Code、PDF417、Micro PDF417、Data Matrix、Aztec、 日本郵便コード(カスタマバーコード)
分解能 1Dコード: 0.1mm, 2Dコード: 0.127mm
読取窓幅 25mm
耐静電気 気中 8KV, 直接 4KV
耐落下衝撃 コンクリート面に1.2mの高さから自然落下後、動作に支障なし
周囲照度 0～100,000lux
供給電圧    DC5%V ±5%
消費電流 動作時 300mA以下
スタンバイ時 25mA
温度 動作温度 -10～40℃
保管温度 -40～60℃
湿度 95% 氷結・結露無し(@40℃)
外形寸法 W25xL30xD20mm
質量 約8g(ケーブル含まない)
ケーブル長 USBケーブル 約1.5m
RS232ケーブル 約2.0m
MTBF 70,000時間(2次元エンジン部)
適合規格 FCC, CE Class B, VCCI



  ■読取深度参考地

コードシンボル 近距離読取 遠距離読取 読取深度
コード39(0.127mm) 61mm 130mm 69mm
コード39(0.508mm) 60mm 380mm 320mm
UPC100%(0.33mm) 55mm 280mm 225mm
PDF417(0.17mm) 60mm 125mm 65mm
Data Matrix(0.254mm) 60mm 130mm 70mm
QRコード(0.508mm) 50mm 230mm 180mm




  ■SW-AD1-DB2D応用機能　（オプション）

●漢字送信機能
USBキーボード(HID)/キーボードインタフェイス経由で直接アプリケーションに漢字やカナを入力することができます。
●データ照合機能
読み取ったデータを1対1照合して、結果を出力する機能です。


●GS1編集機能
GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。
●GS1フォーマットチェッカ機能
GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。
