BASIC-programmable Ethernet Board

テクノベインズは、Tibbo製品の公式ディストリビューターです。
 PICで手軽にネットワーク対応のコントローラが作れるユニバーサルボード  UBPIC500A






 ネットワークにPIC(ピック)を繋げるユニバーサルボード



 このボードは、Tibbo製のイーサネットLANモジュールである「EM500」を使用したユニバーサルボードです。

 このユニバーサルボードを使用して、LAN通信からRS232Cシリアル通信に変換したり、基板上にPICマイコンを

 搭載することで、LANからEM500を経由し、PICマイコンにより各種I/Oを制御可能にします。









キット内容




UBPIC500Aは、2つのモデルから選択が可能です。

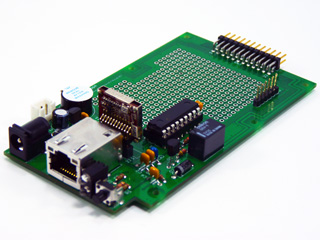

UBPIC500A-FL

  I/O(IC、リレー)およびブザーを実装したモデルです。

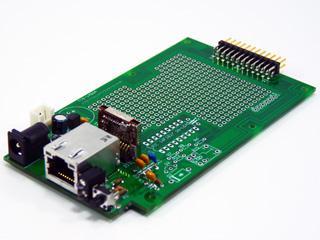

UBPIC500A-ST

  I/O(IC、リレー)およびブザーが非実装のモデルです。



  お客様でICやリレー等を実装される場合は、こちらのモデルを

  お選び下さい。







UBPIC500Aで使用している部品表はこちら
UBPIC500A-FL部品表 UBPIC500A-ST部品表









 Ethernetモジュール EM500について

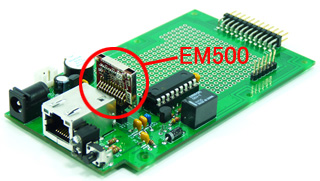

UBPIC500Aに搭載されている「EM500」です。

LAN ⇔ RS232変換モジュールで、LANからEM500を経由して

UBPIC500A上のPICマイコンを制御することができます。



またEM500はTibbo社のツールを使ってプログラムする必要がございますが、

弊社出荷時に、LAN⇔RS232の変換プログラムのみ入れております。



その他の機能をEM500にプログラムされる場合は、Tibbo BasicまたはTibbo C

プログラムを行います。C言語をご理解いただいてる方であればTibbo Cは問題なく

ご使用いただけます。

Tibbo社のWebサイトよりダウンロードしてください。



TIDE (Tibbo Integrated Development Environment)のダウンロード



Tibbo BasicおよびTibbo Cの環境が入ったEXEがTibboWebよりダウンロードできます。





また、EM500のサンプルプログラムを参照用として掲載いたします。

サンプルプログラムもTibbo社のWebサイトにございます。



  LAN-RS232コンバータサンプルソース




項目「Project files」のSource Codeをクリックするとサンプルソースがダウンロードできます。(ユーザ認証があります)

  EM500にLEDを繋げて点滅


項目「Project files」のSource Codeをクリックしてzipファイルがダウンロードできます。

  LED and Webserver


項目「Project files」のSource Codeをクリックしてzipファイルがダウンロードできます。

  SNTPサーバから現在時刻を取得するサンプル
    項目「Project files」のSource Codeをクリックしてzipファイルがダウンロードできます。





以下のURLには他のサンプルもございます。

http://tibbo.com/basic/resources.html

対応モジュールにEM500と記述されてい るサンプルは使用可能だと思われます。

詳細を見る場合は「More Info」をクリックしてください。











ユニバーサルボードの主な特徴  (UBPIC500A-FL)

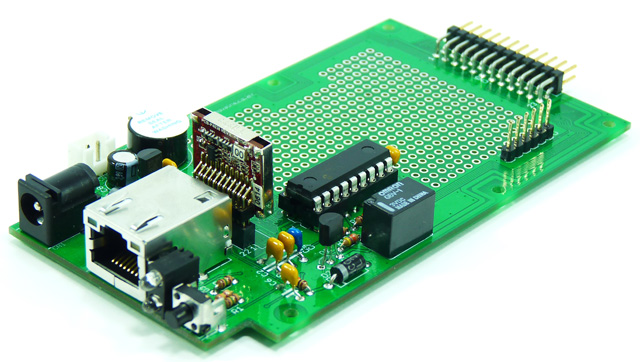

  • イーサネットLANを使用した通信や、シリアル通信(TTLレベルのRS232C)、汎用I/Oポートを備えたモジュール「EM500」を搭載。

  • ユニバーサルボード上のEM500に、Windowsユーティリティを使用し、サンプルアプリケーションをアップロードすると、LANを使用した仮想シリアル(TTLレベルのRS232C)通信が行えます。(サンプルアプリは出荷時にインストール済みです)

  • EM500に内蔵されているTTLレベルのRS232Cポートに、PICマイコン「PIC16F1827」を実装するための基板上の実装パターンを用意しております。このPICからは、I/Oとしてリレーの実装パターンが用意され、LANからEM500を経由し制御することができます。

  • 基板上にLEDとブザーの実装パターンを用意し、EM500のプログラムからLEDとブザーを駆動できます。ブザーはユニバーサルボード上の実装パターンに後付で実装してください。EM500のプログラム作成は、Windows上でアプリケーション開発ソフト(Tibbo BASIC)を使用し行うことができます。

  • その他にも各種I/O信号をボード上のコネクタから取り出し可能です。



    以下に、通信動作の確認やサンプルプログラムを用意しております。
    ※今後、少しずつ掲載していく予定です。
