リライトカードリーダ・ライタ TCP300の設定・使用例

TCP300をサンプルプログラムで使ってみよう

TCP300Uのインストール

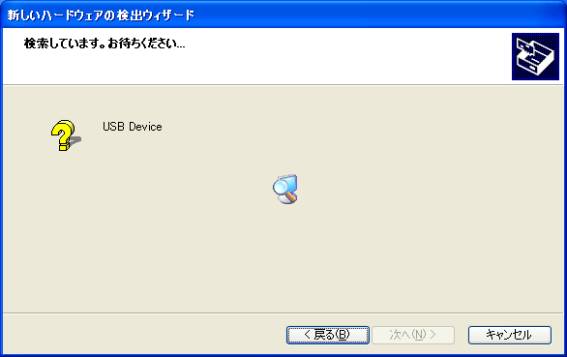

TCP300UをPCに接続、電源スイッチを入れます。プラグアンドプレイにより、下記のとおりウィザードが立ち上がります。

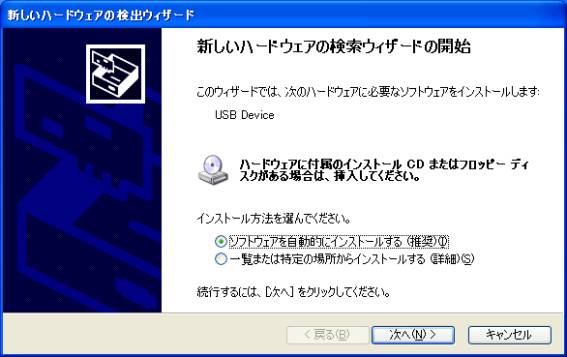

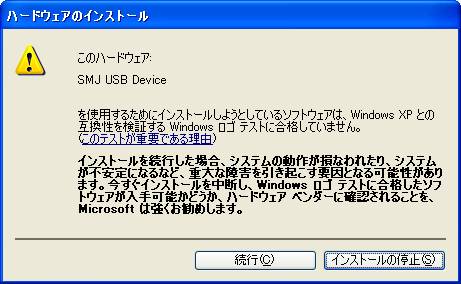

「ソフトウェアを自動的にインストールする」にチェックが入っていることを確認の上、「次へ」をクリックします。

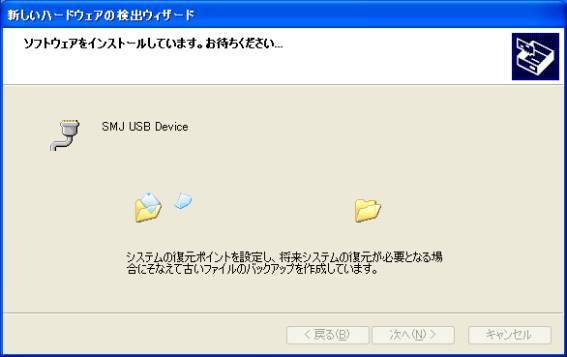

「続行」をクリックします。



　

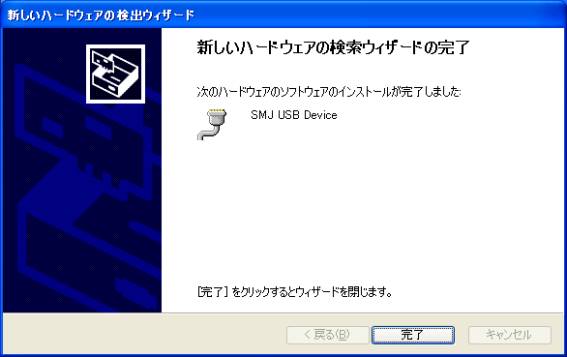

「完了」をクリックして、インストールを完了します。

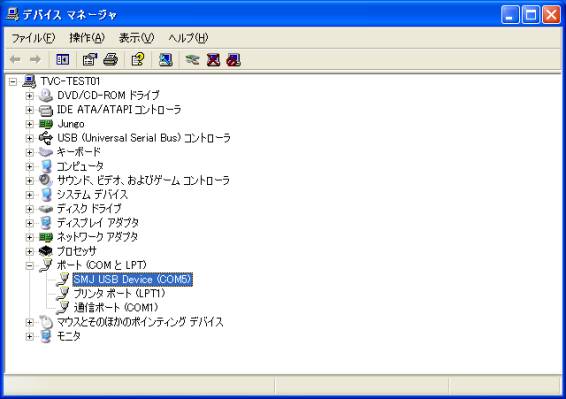

TCP300Uがインストールされていることを確認します。

スタート => マイコンピュータ マウス右クリック => プロパティ => システムのプロパティ => ハードウェア =>　

デバイスマネージャー => ポート（COMとLPT）

　

ソフトのインストール

製品に同梱のCD-ROMより、必要なソフトウェアをインストールします。

　

カード媒体の設定のしかた

RWカードには、白濁、ロイコ、サーマル追記式などがあります。

TCP300で使用するカード媒体を設定するには、次の方法があります。

１．PCに接続したTCP300を直接設定する

２．PCに接続したTCP300で設定カードを作成、TCP300にそのカードを読み込ませ、設定を変更する

いずれも、TCP300 Setting Cardを参照してください。

　

ソフトを動かしてみよう

TCP300 Serch Port

TCP300が接続されているポートを検出します。

TCP300UがPCに接続され、電源が入っている状態で、TCP300 Serch Portを起動します。

TCP300Uが正常にインストールされ、デバイスとして認識されていると、下記のような画面が表示されます。

ここでは、USBシリアルデバイスとして、COM5にインストールされています。

　

TCP300 Setting Card

使用するカード媒体、使用印字領域など各種項目を設定できるカードを作成します。

TCP300の設定を直接変更することもできます。

TCP300UがPCに接続され、電源が入っている状態で、TCP300 Setting Cardを起動します。

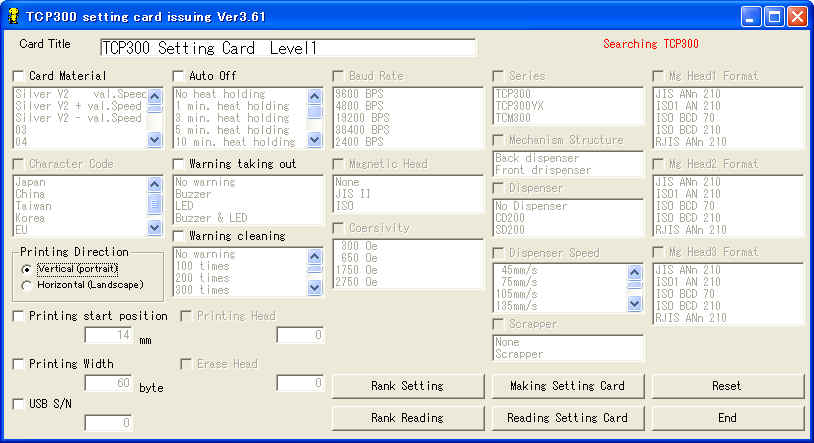

下記の画面が表示されます。

PCに接続されているTCP300の接続ポート・ボーレートなどを自動検出します。

自動検出に成功すると、右上部のメッセージが、"Serching TCP300"から"END"に変わり、メッセージは消えます。TCP300がビープします。

　

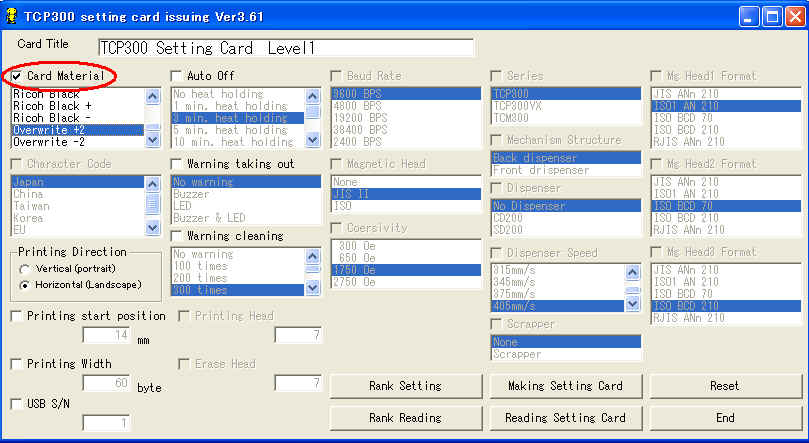

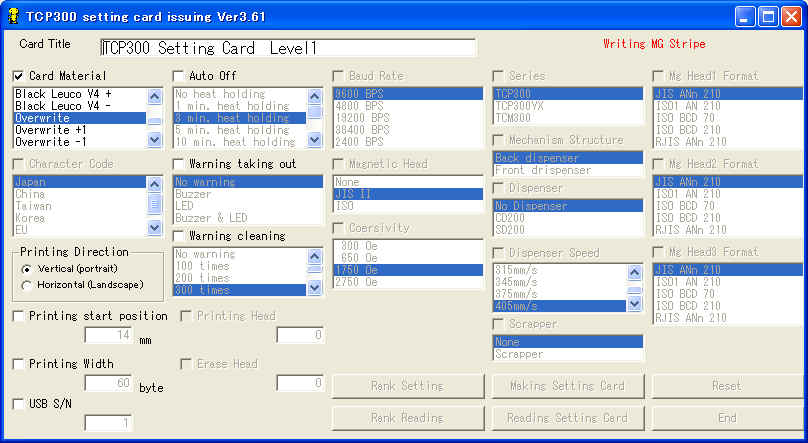

「Card Material」にチェックを入れ、カード媒体を選択します。白濁、ロイコ、サーマル追記式などがあります。

ここでは、サーマル追記式を選択しています。「Making Setting Card」をクリックします。

　

右上部に”Writing MS Stripe"と表示されたら、設定カードを挿入します。設定変更した項目・内容を記憶、印字した設定カードが作成されます。

　

作成したカードでTCP300の設定を行うには

１．クリーニングスイッチを押しながら、電源を入れます。ピッと鳴ったら手を離します。

２．TCP300の"STATUS" LEDが点滅したら、設定カードを挿入します。

３．設定を読み取った後、設定カードが自動的に排出されます。設定カードの下部”Setting"欄に、"COMPLETE！"と印字されれば、設定は変更されています。

　

TCP300 Kappa

営業デモを行ったり、印字サンプルを作成できます。

TCP300UがPCに接続され、電源が入っている状態で、TCP300 Kappaを起動します。

通信条件を選択します。各項目で選択するたびにリターンキーを押して確定します。

ここでは「COM5、9600、8、なし」に設定しています。

　

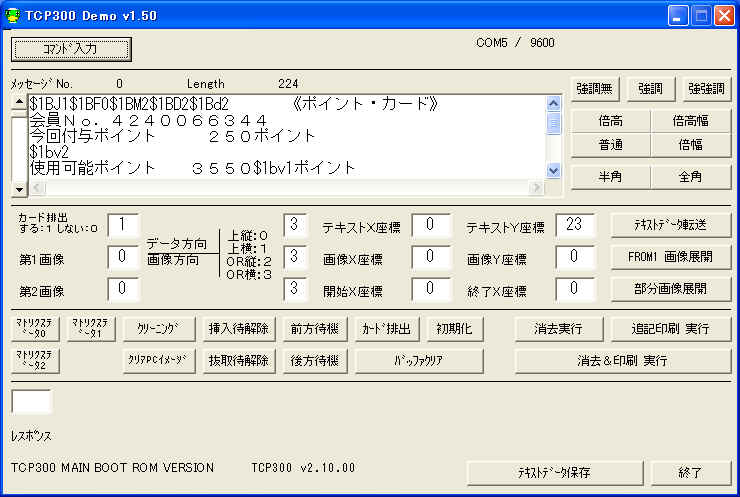

上記画面が表示されます。各コマンドボタンを押すことで、コマンドが実行されます。

　

例：カードに消去・印刷を実行する

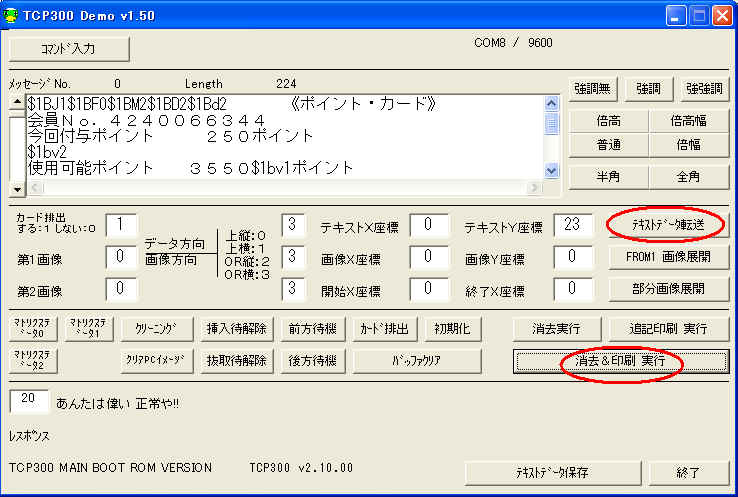

１．「テキストデータ転送」ボタンをクリックする。

２．「消去・印刷　実行」ボタンをクリックする。

カードを挿入します。内部に搬送され、消去・印刷の後、排出されます。

　

TCP300 Point System

擬似ポイントカードシステムです。

TCP300UがPCに接続され、電源が入っている状態で、TCP300 Point Systemを起動します。

下記画面が表示されます。

　

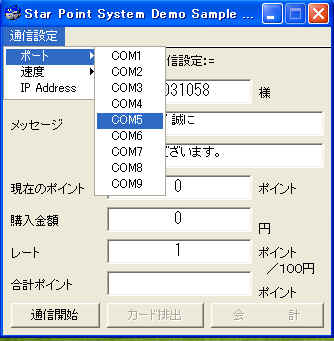

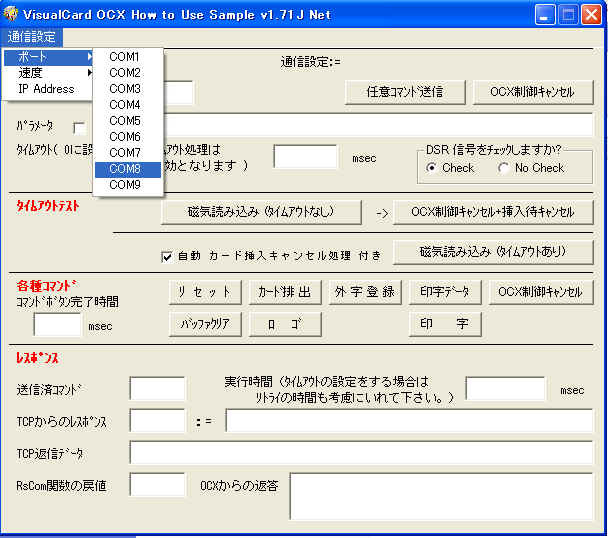

上部「通信設定」をクリック、通信条件を設定します。

　

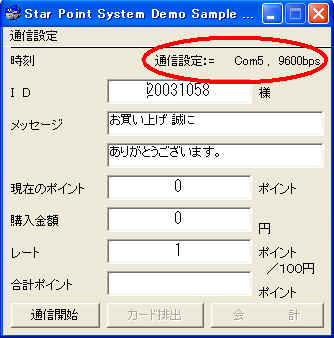

通信条件が設定されると、右上部に通信設定が表示されます。

「通信開始」ボタンをクリックします。通信が成立すると、リード待機状態となります。

　

　

カードを挿入すると、内部に搬送されます。

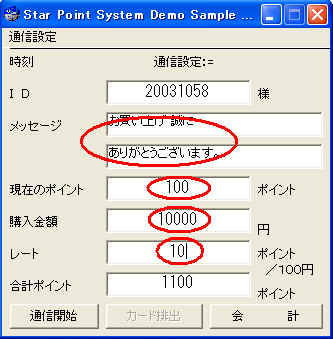

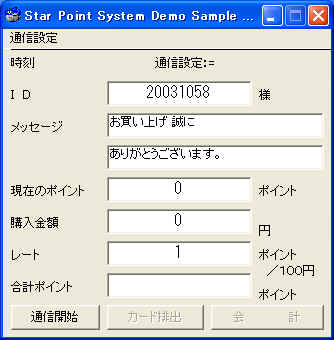

「メッセージ」欄に任意の文字列を、「現在のポイント」、「購入金額」、「レート欄」に任意の数字を入力します。

「合計」ボタンをクリックします。カードが搬送され、ライト/リライトが行われます。

　

TCP300 OCX Demo

OCXドライバの動作を検証できます。仕様書に記載されたコマンドを任意に実行できます。

TCP300UがPCに接続され、電源が入っている状態で、TCP300 OCX Demoを起動します。

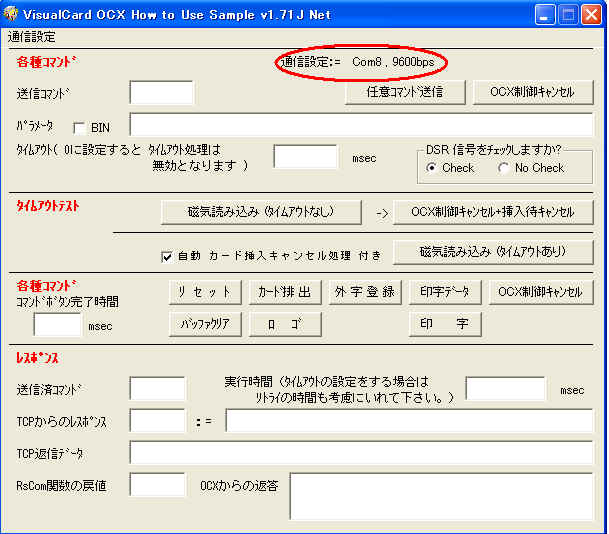

左上部「通信設定」をクリック、通信条件を設定します。

　

設定が行われ、通信条件が表示されます。

　

任意のコマンドを送ってみましょう。

<<例1：カードに消去、印字を行う>>

消去＋印字→排出コマンド（46h）を送ります。このコマンドの転送フォーマットは以下のとおりです。

ＳＴＸ

４６ｈ

排出方法指定

ＥＴＸ>

ＢＣＣ

　

‘１’：消去＋印字動作後カードは排出されます。
　　　　引き抜き待ちカードとなり、処理対象カードになりません。）

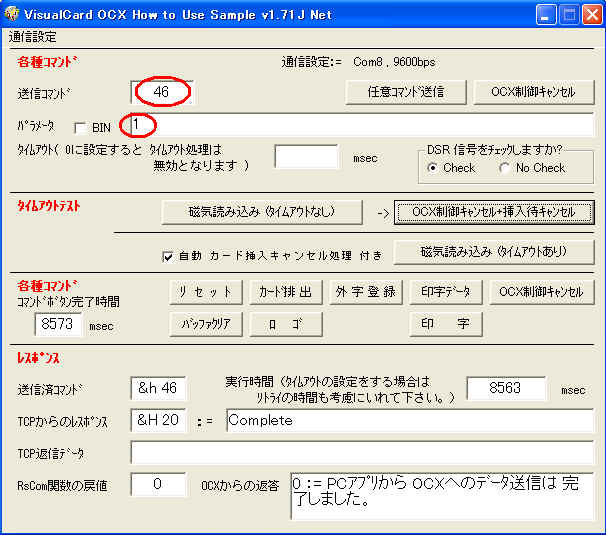

「送信コマンド」「パラメータ」を入力し、「任意コマンド送信」ボタンをクリックします。

カードを挿入すると内部に搬送され、消去・印字されたのち排出されます。

　

<<例2：磁気ストライプに書き込みを行う>>

まず、ライトデータを設定します。ここでは、JISII型データを設定します。

ＪＩＳII型裏面データ設定コマンド（39h）を送ります。このコマンドの転送フォーマットは以下のとおりです。

ＳＴＸ

３９ｈ

ライトデータ列

ＥＴＸ

ＢＣＣ

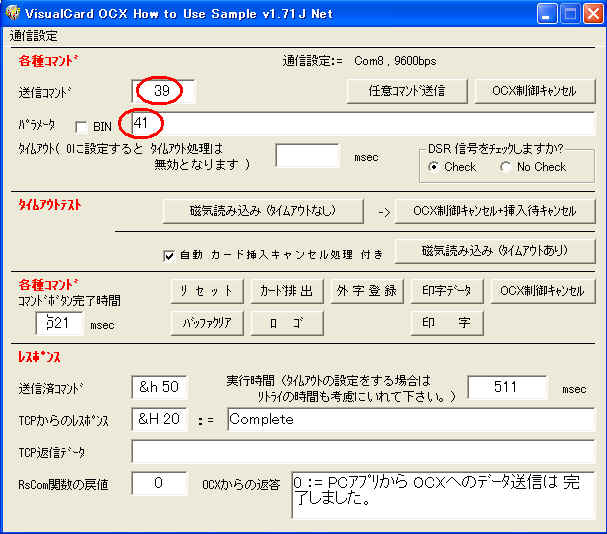

この例では、ライトデータは"41"を指定します。

　

「送信コマンド」「パラメータ」を入力し、「任意コマンド送信」ボタンをクリックします。

　

ライトデータが設定されました。送信したコマンド、およびTCPからのレスポンスが表示されます。

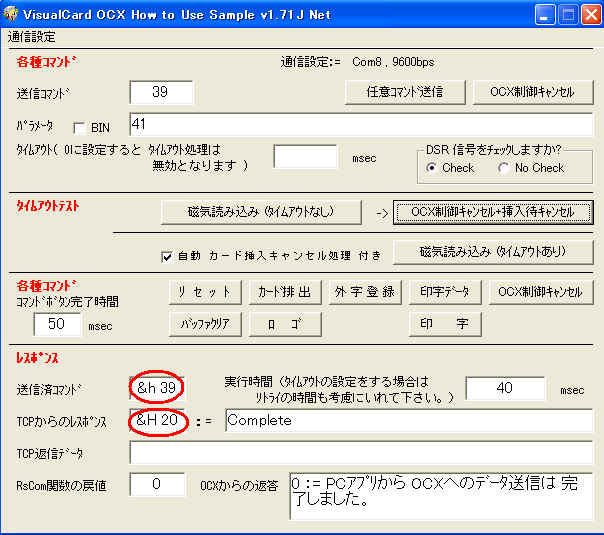

レスポンス"20h"は「正常に完了」です。

　

次に、磁気ストライプに書き込みを行います。

磁気ストライプライト→待機コマンド(31h)を送ります。このコマンドの転送フォーマットは以下のとおりです。

ＳＴＸ

３１ｈ

ライトトラック指定

ＥＴＸ

ＢＣＣ

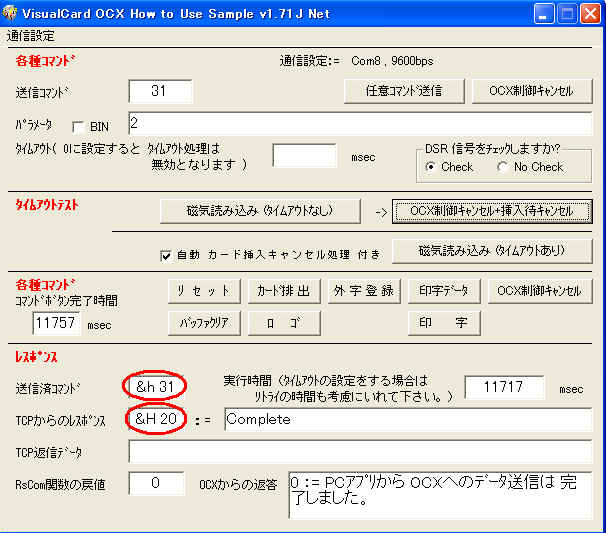

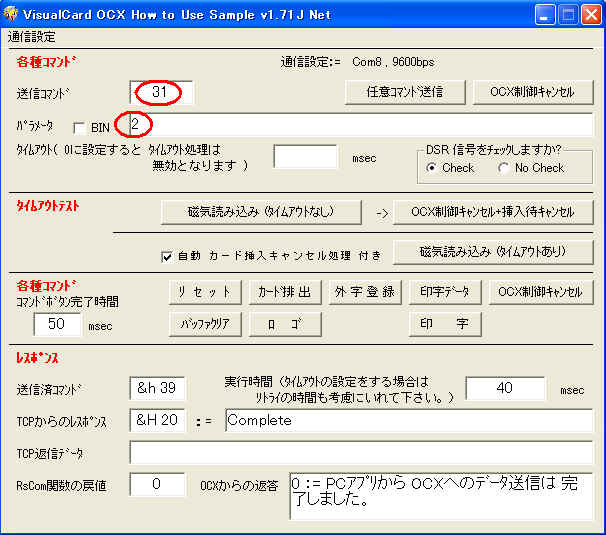

ライトトラック指定パラメータは"2"を指定します（：トラック２の磁気書込を許可します）

「送信コマンド」「パラメータ」を入力し、「任意コマンド送信」ボタンをクリックします。

　

磁気ストライプライト->待機コマンドが正常に実行されました。

送信したコマンド、およびTCPからのレスポンスが表示されます。レスポンス"20h"は「正常に完了」です。

　

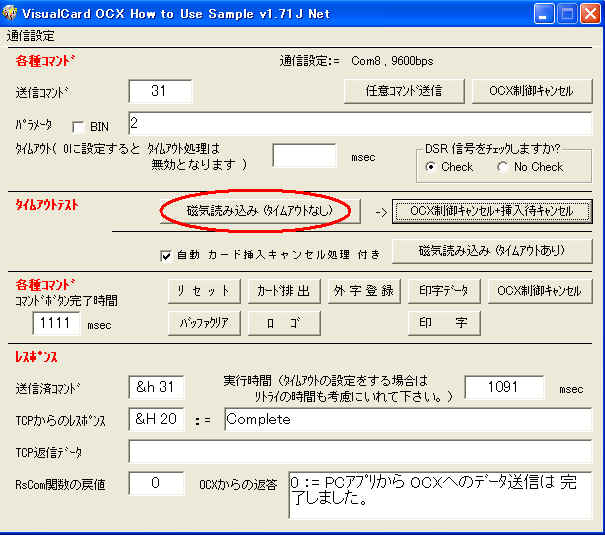

書き込んだ磁気情報を確認してみましょう。「磁気読み込み」ボタンをクリックします。

　

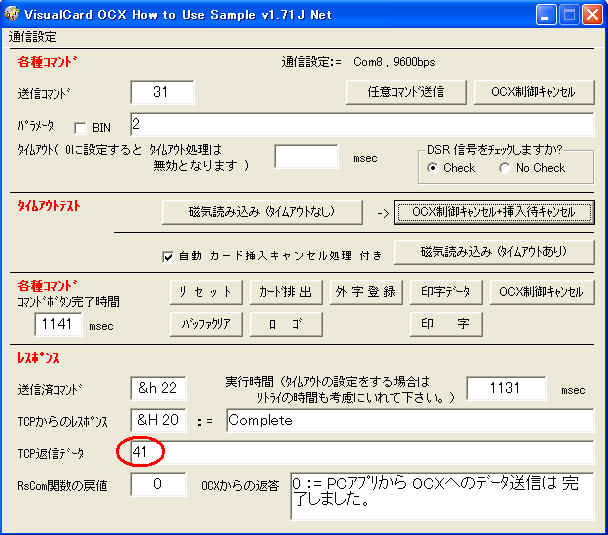

「磁気読み込み」コマンドが実行され、「TCP返信データ」欄に、先ほど書き込んだ"41"が表示されます。

　
