スター精密TSP600/700シリーズ
ラスターモードドライバ 58mm用紙の設定
Windows2000/XPでラスターモードドライバで、58mm用紙モデルのTSP600/700シリーズを使用される場合、印刷用紙の定義としてユーザ定義サイズ用紙を作成する必要があります。
以下にその説明を行います。
WinXPでのユーザ定義サイズの作成方法
スタート=>プリンタとFAXで、プリンタとFAXダイアログを開きます。
![](../../images/technical/printer/tsp6431.jpg)
サーバのプロパティ

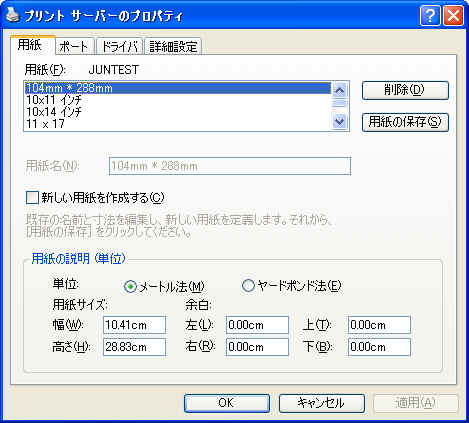

メニューバーのファイル=>サーバのプロパティで、サーバのプロパティダイアログを開く。用紙タブを選択します。
![](../../images/technical/printer/tsp6432.jpg)
新しい用紙の作成

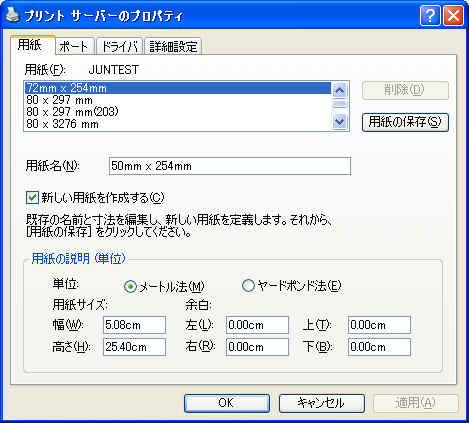

以下のとおり設定を行い、用紙サイズを定義します。
用紙の呼び名が紙幅ではなく、印字幅であることに注意してください。
58mm仕様TSP643の場合、印字幅は5.08cm(406ドット)。
![](../../images/technical/printer/tsp6433.jpg)
以下は例であり、設定内容にあわせて用紙名をつけてください。
また設定項目でmmとcmの単位が混在していますので注意してください。
用紙名を「50mm×254mm」に設定
「新しい用紙を作成する」にチェックしてください。
幅は5.08cmに設定します。
高さは最大327.6cmで適宜な値をいれます。
[Windowsではページデータを生成する前に用紙長が決まっている必要があるため、用紙管理は固定サイズで指定する必要があります。]
余白はすべて0に設定します。
入力後、「用紙の保存」ボタンで用紙が登録されます。
![](../../images/technical/printer/tsp6434.jpg)

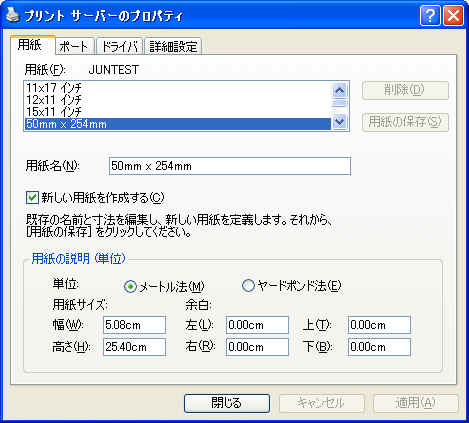

50mm×254mmが設定され用紙一覧に登録されました。
プリンタでの用紙設定

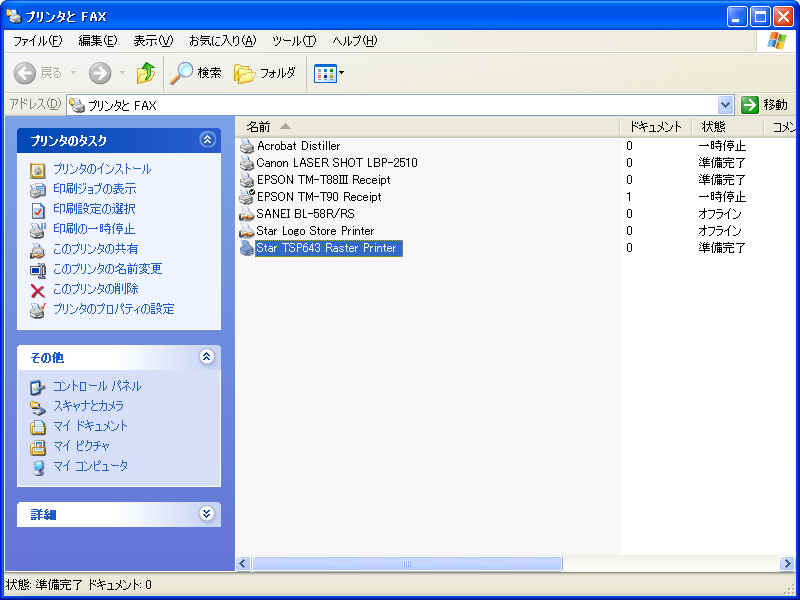

TSP643を選択、マウスの右ボタンでプロパティを選択します。
![](../../images/technical/printer/tsp6439.jpg)

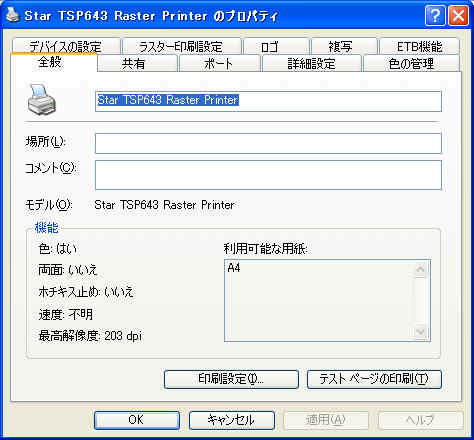

全般タグの「印刷設定」
![](../../images/technical/printer/tsp6435.jpg)

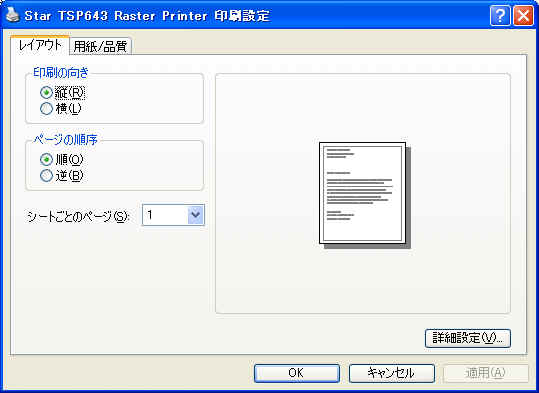

「詳細設定」
![](../../images/technical/printer/tsp6436.jpg)

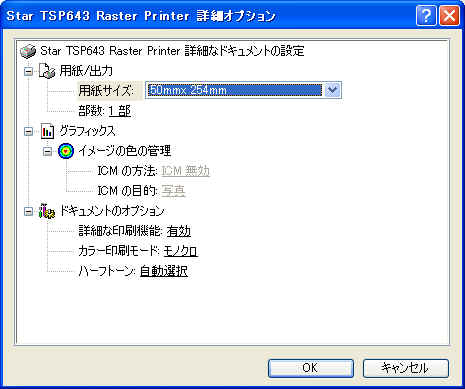

定義した用紙サイズを選択(ここでは50mm×254mm)。
ここで設定した用紙サイズが、プリンタで使用する用紙サイズになります。
この用紙サイズがWordなどのアプリケーションで使用されます。
![](../../images/technical/printer/tsp64310.jpg)
下記のデバイスの設定は、給紙方法と用紙の関係の設定なので、変更してもプリンタの用紙サイズは変更されません。
![](../../images/technical/printer/tsp64311.jpg)
