テクニカルノート[TN140418A]:コネクタキャップの汎用利用について

弊社コネクタ用キャップについてお客様からのご質問の中で、丸棒やシャフトの先端、丸い突起など丸い棒状形状の保護やつまみなどにコネクタ用キャップが利用できないかというお問い合わせをお受けいたしています。

丸型コネクタキャップについてご利用される際、サイズなど選択の際の情報をまとめました。

利用する場合の注意点

キャップの内径と装着する 相手側の外形寸法		かぶせるキャップの内径が、被せる材料より大きいことが必要です。 また、キャップと被装着材の隙間が狭い場合、キャップを抜き差しする際にキャップ内の空気が抜ける/入る考慮が必要です。 隙間が大きいと、滑りやすい素材や伸縮が少ない素材の場合、抜けやすくなる場合がありますので、量産でご使用いただきます場合は、予めお試しいただくことを推奨します。
キャップ素材		素材によっては、硬い素材や柔らかい素材があります。 また、キャップ厚み等によっても適合性は変わります。 ナイロン66などは非常に硬く、ABSは硬く、PP（ポロプロピレン）,PE（ポリエチレン）は比較的柔らかい素材です。 また、TPE, TPF, EVAなどは柔らかい素材です。
内側突起		コネクタの受け側ピンを利用しているものは、キャップ内部にポストが立っているものがあり、これらは無垢材の丸棒に差し込めません。 例:XLRFCK-W0, RCATCK-W0

キャップ全般の情報やお見積もりなどにつきましては、テクノベインズ コネクタ保護キャップ のページをご参照ください。

キャップ内径(mm)	深さ(mm)	型番	写真	素材	色	備考

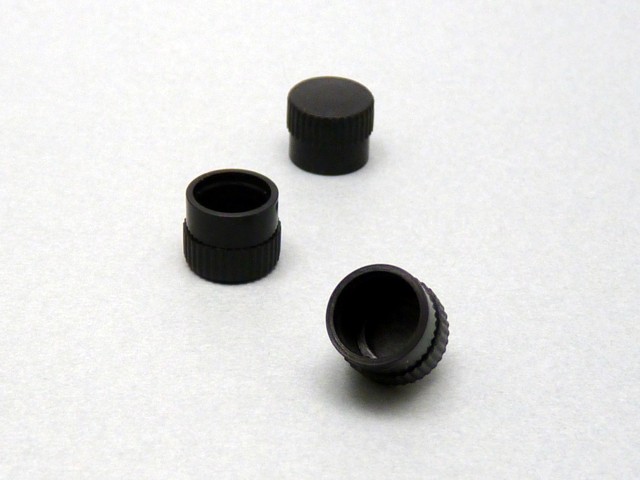

7.6	6.8	FCACAPK-B0		EVA,PE	黒	柔らかい

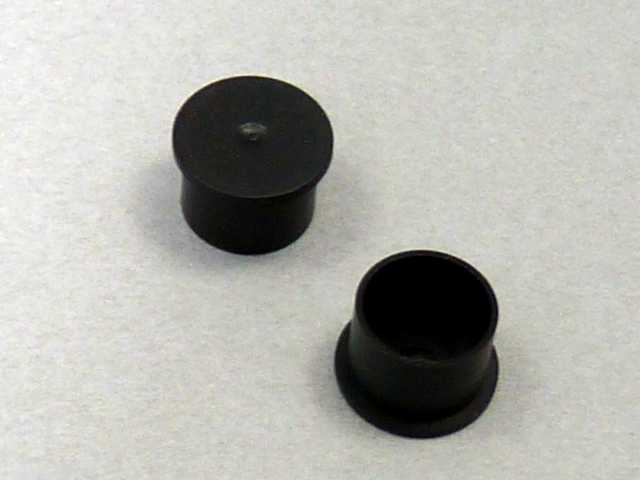

8.0	6.0	SVSCK-B0		PP	黒	比較的柔らかい

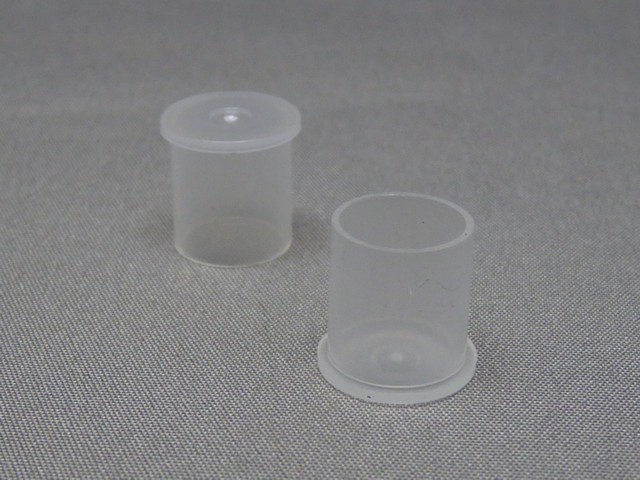

8.0	9.6	SVCAPK-W0		PP	半透明	比較的柔らかい

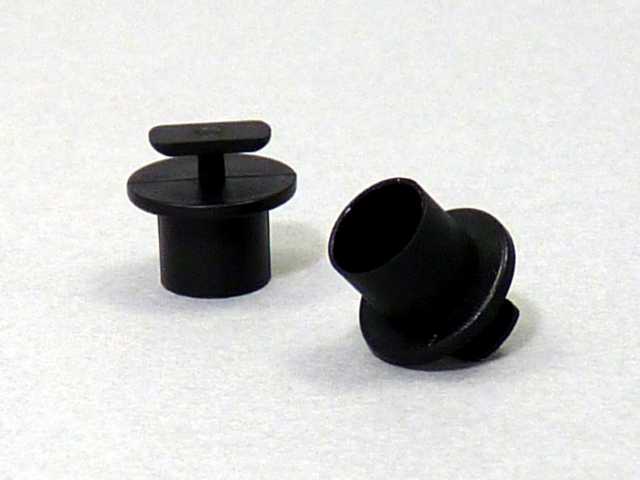

8.1	7.5	MDNCK-B1		PP	黒	つまみ有

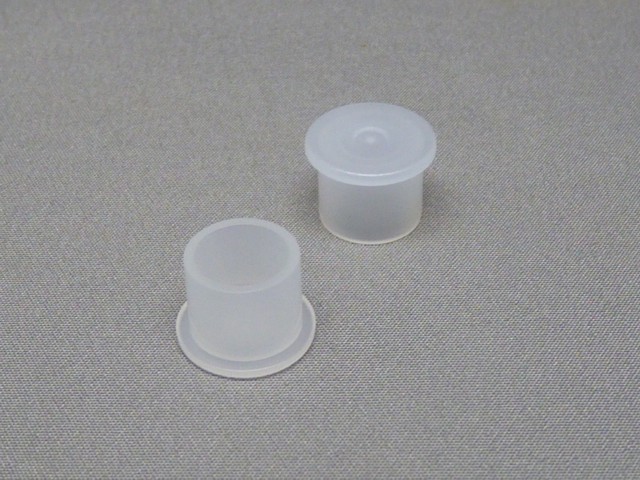

8.3	8.0	RCACAPK-W0		PE	半透明	比較的柔らかい

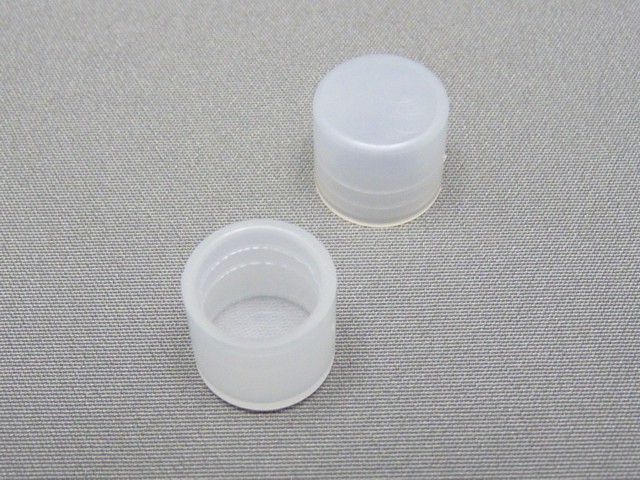

9.0	8.6	MDNTCAPK-W0		PE	半透明	比較的柔らかい

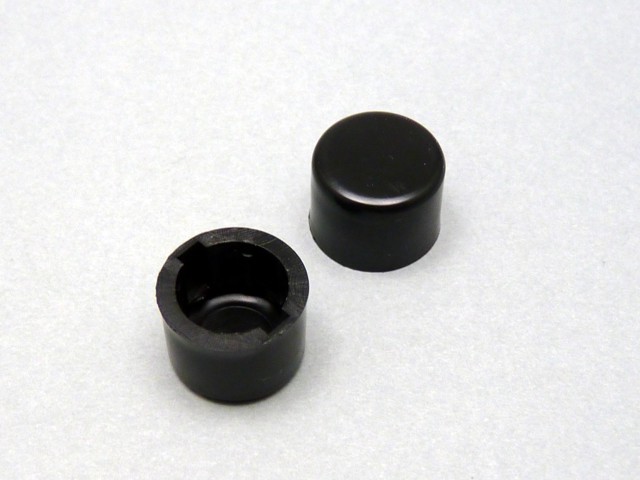

9.7	7.9	BNCCAPK-B0		PE	黒	BNCコネクタ先端突起用の溝有。　 PEだが肉厚構造のため硬い

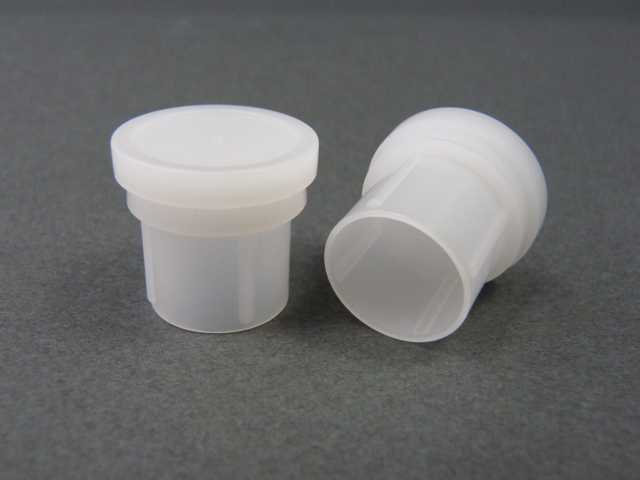

14.3	16.7	XLRMCK-W0		PP	白	比較的硬い キャップ外側に、押さえ用の山あり

Last Update : 2014/04/18
