品質が悪いバーコードの読込テストについて

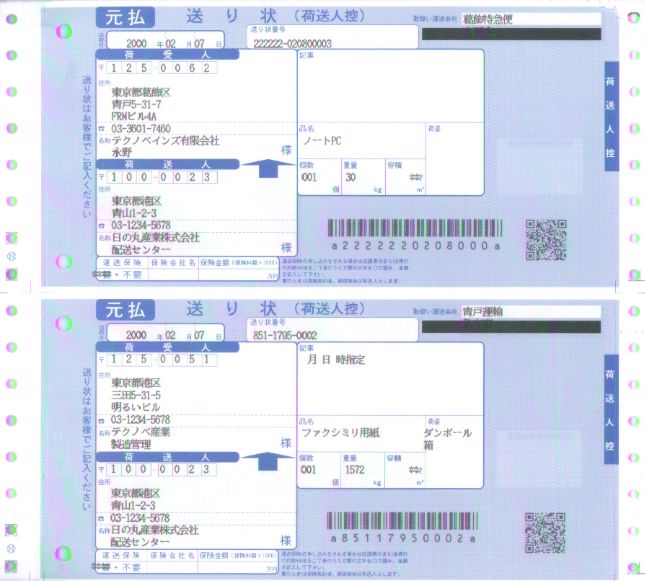

各種バーコードスキャナについて、同一条件下で印字品質がかなり悪いバーコードの読込比較検査を行いました。該当バーコードは連帳印字用ドットインパクトプリンタ(Apti社M623HB)で印刷された複写伝票を用いました。試験用紙は、地色として網点分解によるかなり濃い青が全面に印刷され、複写はノンカーボンで、6枚印刷(6枚目は複写なし)を用いました。試験に用いたバーコードは写真のように、約6cmくらい(クアイアットゾーン含む)の長めのバーコード(CODABAR)です。
バーコード自体もドットインパクトプリンタで印字されているため、細スペースが黒バーにより侵食された、かなり印字品質の良くないバーコードです。(白細バーを広げれば読みやすくなります。)また、ブルーバックは赤い光でスキャンされるので、黒背景につぎコントラスト的にもっとも悪い条件となる背景色です。


1,2ページ バーコード背景色:ブルーハッチング
3,4,5ページ バーコード背景色:白

1枚目はドットインパクトプリンタの布リボンによる印字です。ページ番号が大きくなるほど複写回数が増えるため、印字品質が下がります。しかし、3ページ以降は背景色が白になるのでその分は読みやすくなります。

結果
結果を以下に示します。

被試験バーコードスキャナ

読み込みページ番号

1

2

3

4

5

IT3800LR-12

IT3800VHD

ST3400HD-18

×

×

ST3400LR-18

×

×

×

VT3080-PS

BCS83TPS

×

×

×

×

×

LAG-960

MS951

×

×

×

×

MS6720

×

×

×

×

×

MS7120

×

×

×

×

        ◎:非常によく読む, ○:よく読む, △:どうにか読む, ×:読めない

オペレータはバーコードスキャナを使用したことがある人間による個人的評価です。

上記の結果から、スキャナにより読み込みの差異があることがわかります。いずれのバーコードスキャナも、通常使用される範囲ではまったく問題ありませんが、読める/読めないの境目付近にあるバーコードでは上記のような差が出ました。
バーコードスキャナにより、ターゲットとしているバーコードが異なりますので、上記結果が悪いバーコードスキャナが、そのまま性能が悪いとは言えません。今回は特に厳しい条件での読み込み試験のため、上記のような結果となりました。規格範囲外のバーコードを読み込む場合、読む/読まないは判断が難しいところがあります。なぜなら、何でも最大限読も込んでしまった場合、ごみやかすれがあるバーコードを誤って別のバーコードデータとして読み込んでしまう恐れがあります。通常、読込を複数回行い、内部で比較を行い合致した場合に読込OKとする仕様が多くなっています。しかし、実際運用を考えると「規格外のバーコードは全て読まない」ではかなり支障が出ます。
どんなケースでも、何でもOKというのはなかなか難しいようで、ご使用になられる状況などからバーコードスキャナを選択いただくべきではないかと思います。
JANなどを主にご使用される場合は、規格外をなるべくはじくバーコードスキャナを。ドットプリンタなどで印字された伝票など、主に印字品質が悪いバーコードを読む場合は規格外でもなるべく読み込むバーコードスキャナを選択すると運用上良くなるともいます。

上記テストは、弊社において行った社内評価試験の結果を公表したものです。上記はスキャナおよびデータとも限られたサンプルで行われておりますので、そのまま性能をあらわしたり、必ず読み込めることを保証したものではありません。ご購入やご使用いただく際の参考程度としてお考えください。
