カスタマディスプレイ 仕様の比較
従来機種VFD2002と新機種VFD2002Eでの主な変更点としましては以下のとおりとなります。
従来機種VFD2002からの置き換えにつきまして、弊社表示ユーティリティやEPSON互換モードでご使用の場合につきましては、
ほとんどの場合そのまま置き換えが可能で、VFD2002と外観もほとんど変わりません。
※VFD2002コマンドモードをご使用いただいて、直接制御いただいていた場合にはプログラムの変更が必要になります。
VFD2002からVFD2002Eへの主な変更点
ベースユニット変更

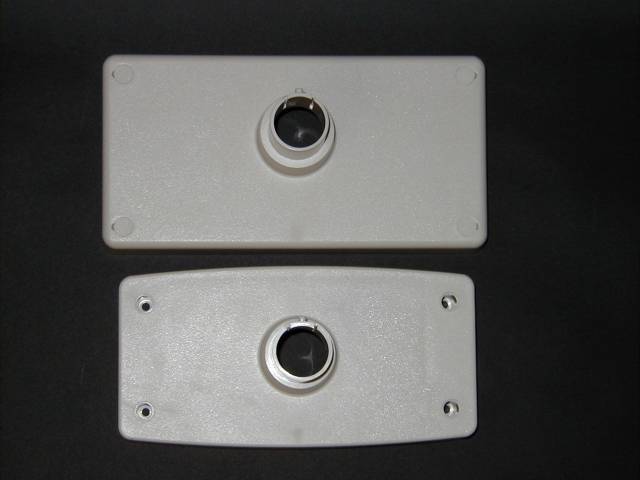

VFD2002Eのベースユニットは、VFD2002より若干大きくなります。
その為、ネジ止め固定する場合、ネジの間隔が変更になります。
なお、表示ユニット、延長ポールのサイズや外観はVFD2002とほとんど変わりません。
PC接続コネクタ、付属ケーブル変更
ベースユニット内のPC接続コネクタを、レジプリンタと同じD-Sub25Pinタイプに変更しました。
（DM-D101II/DM-D110と同じ形式になります。）
付属ケーブルもD-Sub 9P-25Pタイプに変更になりましたので、パソコンに接続する部分でのコネクタ変更はありません。
コマンドモード一部変更
VFD2002コマンドモードがなくなります。(変更点の中でいちばん大きな変更)
出荷時モードをEPSON互換コマンドモードに変更します。
EPSONモードでご使用の場合、互換性は下記の表をご参照ください。
表示速度の高速化
内部CPU変更及び通信レートを高速化しました。
VFD2002では表示速度に制限があったため、より高速の処理系を搭載することで表示速度を向上しました。
付属電源の変更
入力電圧仕様が変更されますのでVFD2002とVFD2002Eの付属電源では互換性がありません。
EPSONタイプの電源を接続することができます。また、EPSONタイプの電源チェイン出力を有します。
（付属電源との同時使用はできません。）
販売価格の変更
内部CPUの高速化など、従来機種VFD2002に比べ、VFD2002Eは販売価格が若干高くなっています。
外観の比較
|

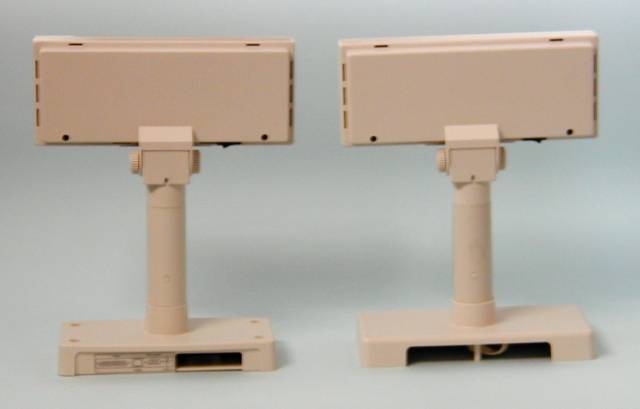

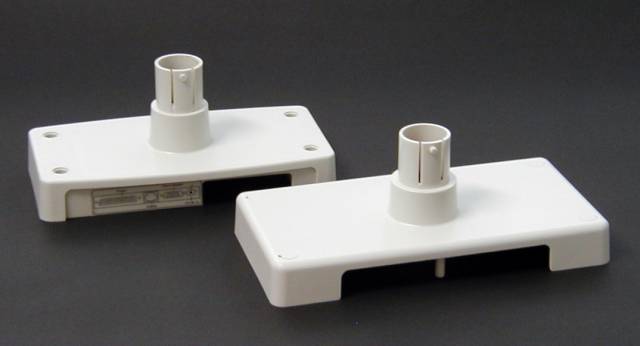

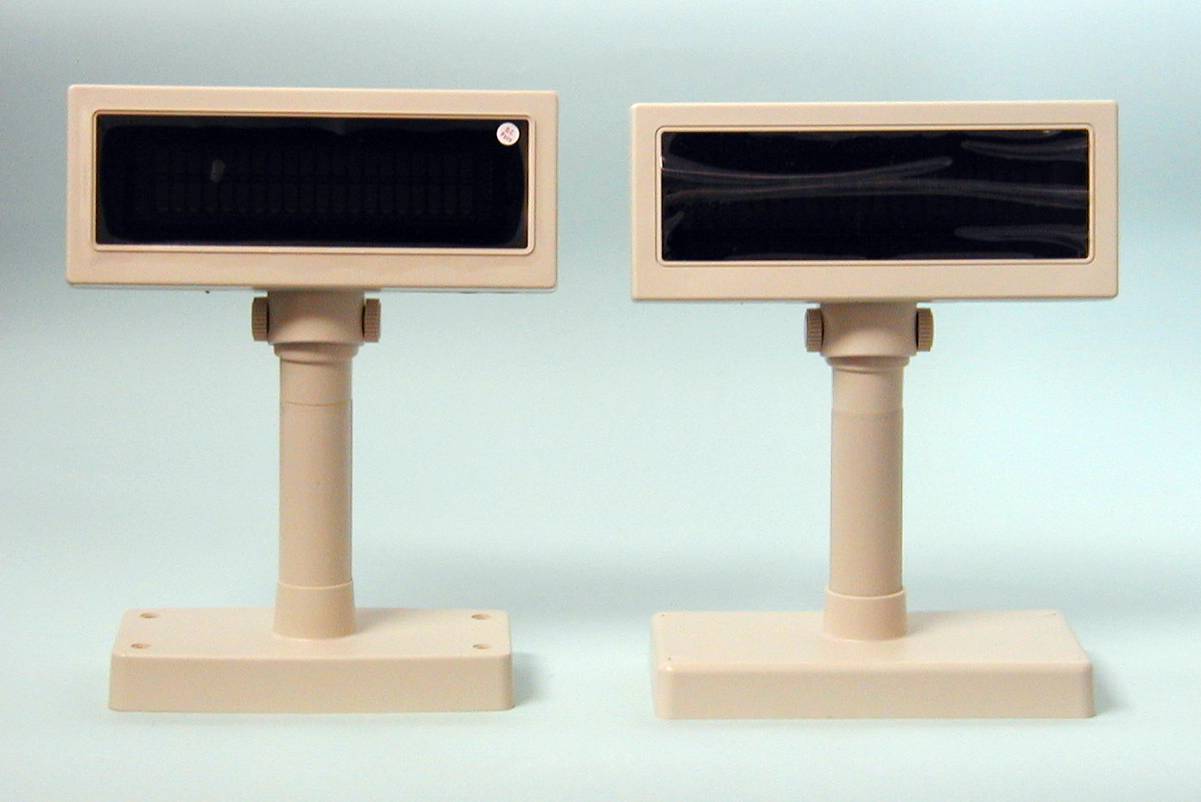

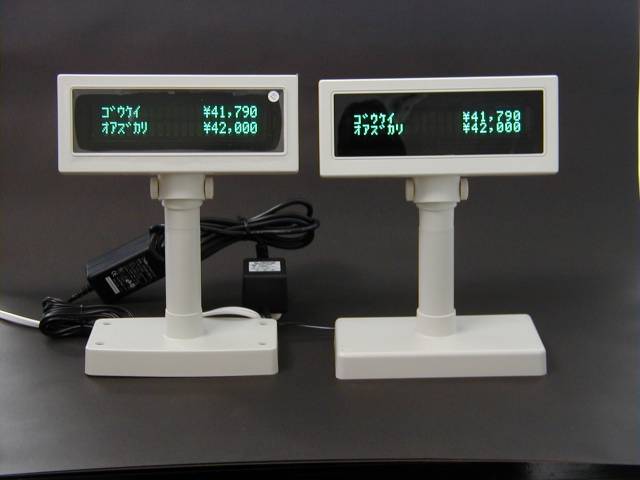

VFD2002（OLD）とVFD2002E（NEW）の外観比較 |
||||||||||
|
|

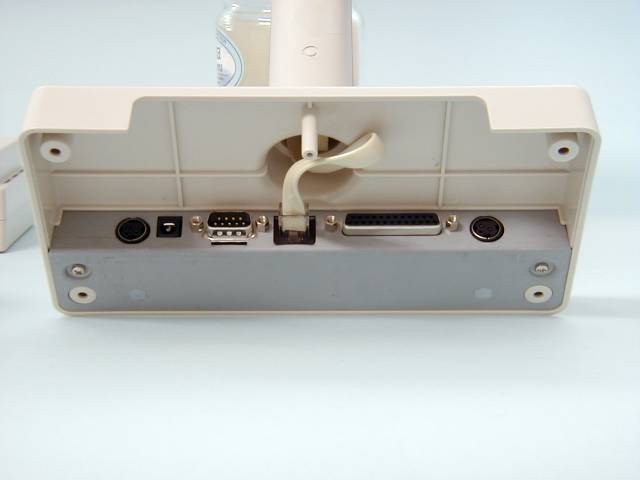

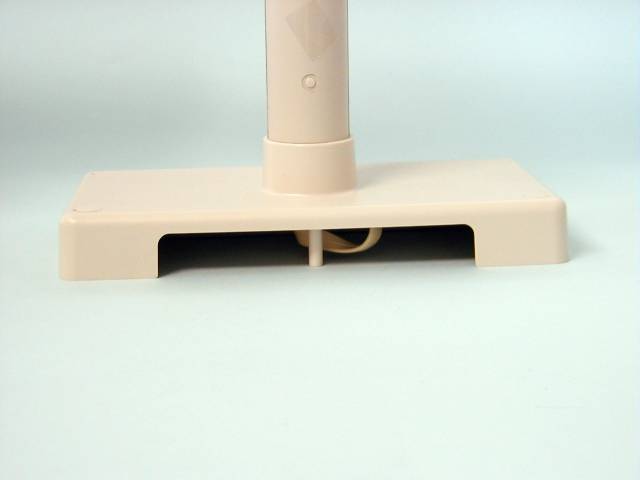

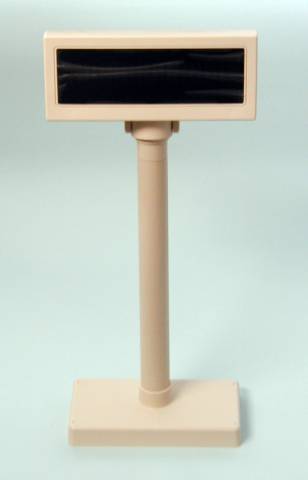

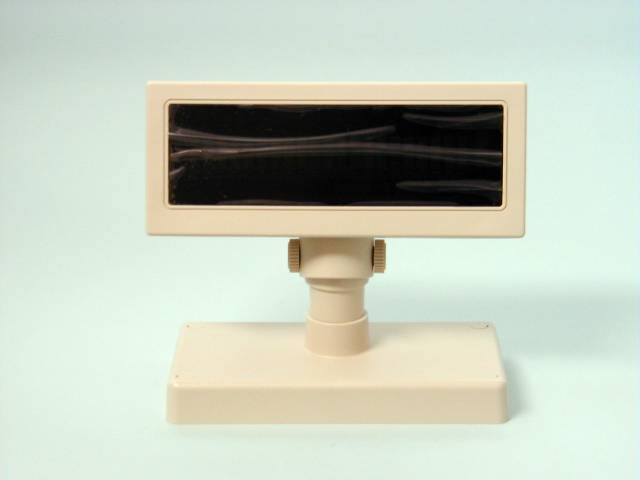

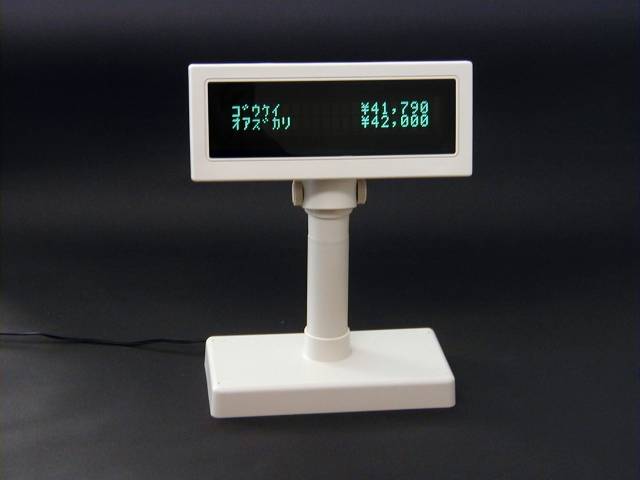

VFD2002E（NEW）外観写真 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||
|

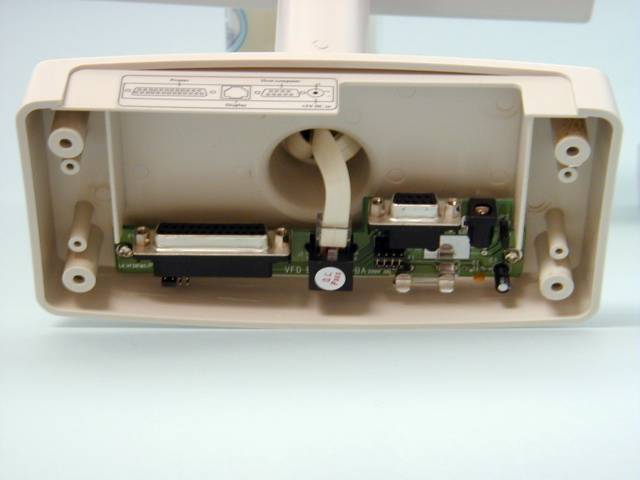

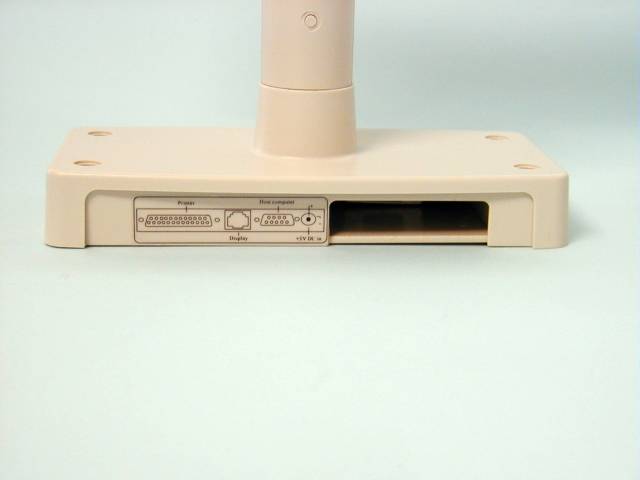

VFD2002[参考]（OLD） |
||||
|---|---|---|---|---|
|

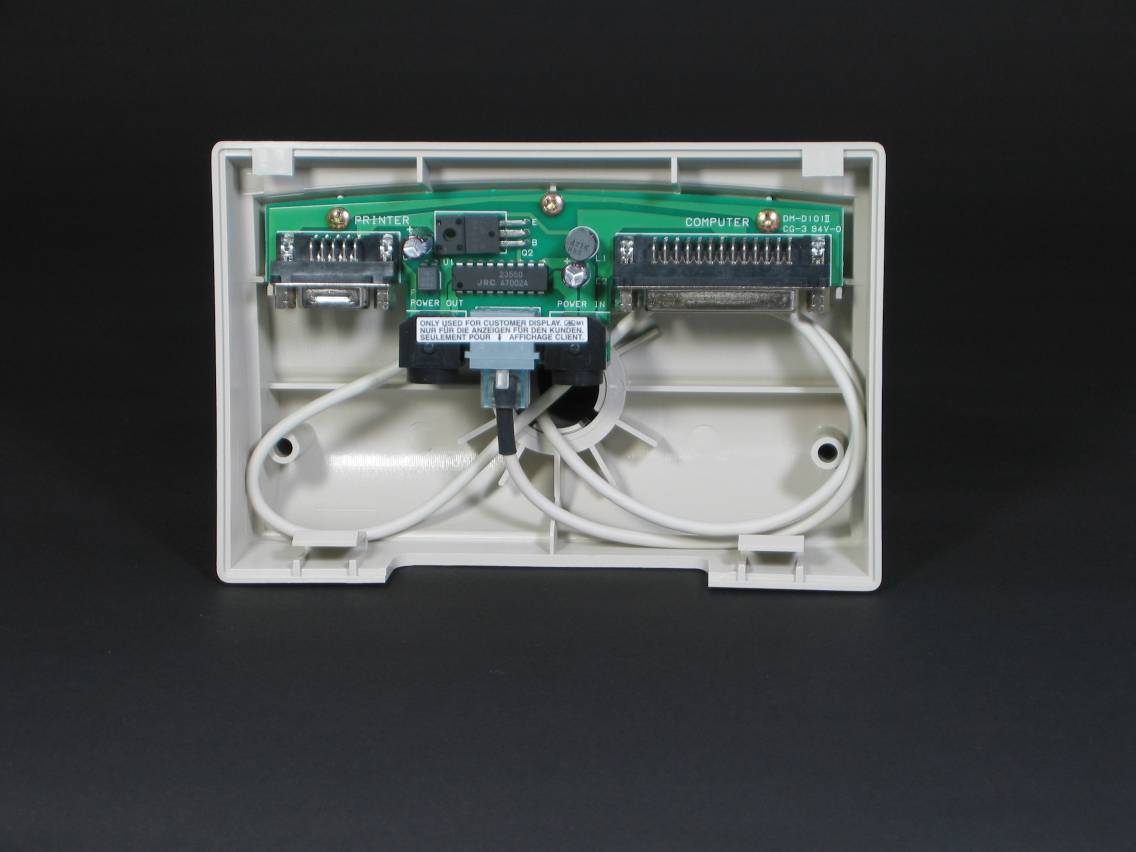

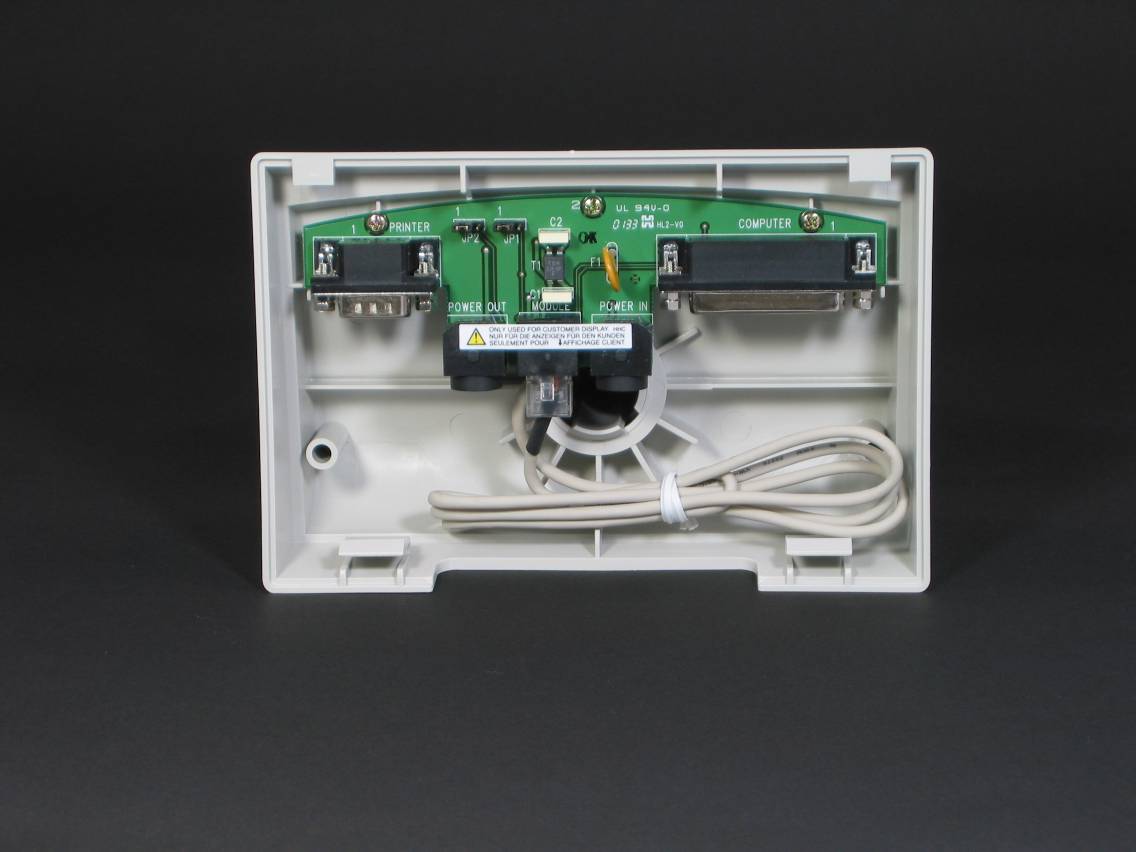

| EPSON[参考] | ||||
|---|---|---|---|---|
|
ソフトウェアの比較
現在弊社販売中のVFD2002、DM-D110、DM-D202で、EPSON系のコマンドモードの仕様書レベルでの比較を行いました。
EPSON系コマンドモードの対応
| DM-D110 | DM-D202II | VFD2002E | VFD2002 | 機 能 | |
|---|---|---|---|---|---|
| BS | ◎ | ◎ | ◎ | ◎ | 書込位置の左移動 |
| HT | ◎ | ◎ | ◎ | ◎ | 書込位置の右移動 |
| LF | ◎ | ◎ | ◎ | ◎ | 書込位置の下移動 |
| US LF | ◎ | ◎ | ◎ | ◎ | 書込位置の上移動 |
| HOM | ◎ | ◎ | ◎ | ◎ | ホームポジションへの書込位置の移動 |
| CR | ◎ | ◎ | ◎ | ◎ | 現在の書込行の最左端へ書込位置を移動 |
| US CR | ◎ | ◎ | ◎ | ◎ | 現在の書込行の最右端へ書込位置を移動 |
| US B | ◎ | ◎ | ◎ | ◎ | ボトムポジションへ書込位置を移動 |
| US $ n m | ◎ | ◎ | ◎ | ◎ | 指定位置へ書込位置を移動 |
| CLR | ◎ | ◎ | ◎ | ◎ | 表示画面クリア |
| CAN | × | ◎ | ○ | ◎ | 現在の書込行のクリア |
| ESC = n | ◎ | ◎ | ◎ | ◎ | 周辺機器の選択 |
| ESC @ | ◎ | ◎ | ◎ | ◎ | ディスプレイ初期化 |
| ESC % n | ◎ | ◎ | ◎ | ◎ | ダウンロード文字セットの設定 |
| ESC & s n m [a [p] sxa] | ◎ | ◎ | ◎ | ◎ | ダウンロード文字の定義 |
| ESC ? n | ◎ | ◎ | ◎ | ◎ | ダウンロード文字の削除 |
| ESC R n | ◎ | ◎ | ◎ | ◎ | 国際文字の選択 |
| ESC t n | ◎ | ◎ | ◎ | ◎ | 文字コードテーブル選択 |
| ESC W n m (x1 y1 x2 y2) | ◎ | ◎ | ◎ | ◎ | 書き込みウィンドの範囲設定 |
| US MD1 | ◎ | ◎ | ◎ | ◎ | 上書きモード選択 |
| US MD2 | ◎ | ◎ | ◎ | ◎ | 縦スクロールモード選択 |
| US MD3 | ◎ | ◎ | ◎ | ◎ | 横スクロールモード選択 |
| US C n | ◎ | × | ○ | ◎ | カーソル表示設定 |
| US E n | ◎ | ◎ | ◎ | ◎ | 表示画面点滅設定 |
| US T h m | ◎ | ◎ | ◎ | ◎ | カウンタ(時刻)設定 |
| US U | ◎ | ◎ | ◎ | ◎ | カウンタ(時刻)表示 |
| US X n | ◎ | ◎ | ◎ | ◎ | VFD輝度設定 |
| US r n | ◎ | ◎ | ◎※１ | ◎※１ | 反転文字の設定 |
| US v n | ◎ | ◎ | △ | × | DTR信号によるステータス確認 |
| US . n | × | ◎ | × | ▼ | ピリオドの設定 |
| US , n | × | ◎ | × | ▼ | カンマの設定 |
| US ; n | × | ◎ | × | ▼ | ピリオドとカンマの設定 |
| US # n m | × | ◎ | × | ▼ | アナウンシエータの設定 |
| US @ | ◎ | ◎ | ◎ | ◎ | セルフテスト実行 |
| US : | ◎ | ◎ | ◎ | ◎ | マクロ定義 |
| US ^ n m | ◎ | ◎ | ◎ | ◎ | マクロ実行 |
◎：仕様書に規定
○：仕様書上記載はないが、実際に動作を確認
△：仕様書上記載はないが、実際に動作を通信制御が行われていることを確認
▼：仕様書に規定があり、コマンドは受け取るが表示パネルに該当機能なし
×:仕様書に規定なし
※１ VFD2002はコマンド発行で全面反転。VFD2002Eはコマンド以降の出力文字が反転します。
ハードウェア仕様の比較
| DM-D101II | DM-D202II | VFD2002E（NEW） | VFD2002 | |
|---|---|---|---|---|
| 表示ユニット種別 | VFD(Vacuum Fluorescent Display):緑色蛍光表示管 | |||
| 最大輝度 | 690cd/㎡ | 700cd/㎡ | 700cd/㎡ | 700cd/㎡ |
| 表示文字数 | 20桁2行 | |||
| 表示文字フォント | 5*7ドットマトリックス | |||
| 文字種類 | 英数:95, 国際:32 | 英数:96, 国際:13, ユーザー:1 | ||
| 文字寸法 | 3.5x5.0mm | 6.5x11.3mm | 5.25×9mm | 5.5×10.5mm |
| PC接続インターフェース | RS232シリアル | |||
| 通信速度（BPS) | 2400,4800,9600,19200 | 4800,9600,19200,38400 | 4800,9600 | |
| ハンドシェーク | DTR/DSR | |||
| 対応コマンド | DM-D101II | DM-D202II | EscPOS(DM-D101), DSP800, CD5220, UTC Enhance, UTC Standard, AEDEX, ADM787, ADM788 | VFD2002, EscPOS(DM-D101), DSP800, CD5220, UTC Enhance, UTC Standard, AEDEX, ADM788 |
| 電源入力 | DC24V | DC24V±10% | DC12V (DC9〜45V*1) | DC5V |
| 消費電力 | 0.15A | 0.4A | 3〜6W | 3W (Max15W) |
| MTBF | 20000ｈ | 25000h | ||
| 設置高さ | 195,285,470,560mm | |||
| 回転角度 | 左右最大90度 | 左右最大330度 | 左右最大270度 | 左右最大340度 |
| 表示ユニット寸法WHD | 165x69x50.5mm | 260x83x40mm | 224×93×50mm | 225×92×50mm |
| 本体質量 | 0.66kg | 1.1kg | 1.25kg | 0.8kg |
| ベースユニット寸法 | 206*105mm | 189*97mm | ||
| ベース固定ネジ間隔 | 181*80mm 4mm×4 | 160*56mm 4mm×4 | ||
| 動作温度範囲 | 5〜40℃ | 5〜45℃ | ||
| 動作湿度範囲(非結露) | 30〜85% | 30〜85% | ||
| 保存温度範囲 | -10〜50℃ | -10〜55℃ | ||
| 保存湿度範囲(非結露) | 30〜90% | 10〜85% | ||
ハードウェア周辺仕様の比較
| DM-D101II | DM-D202II | VFD2002E（NEW） | VFD2002 | |
|---|---|---|---|---|
| パソコン側接続コネクタ | DSub25Pinメス | DSub25Pinメス | DSub25Pinメス | DSub9Pinメス |
| パソコン接続ケーブル | 別売り(OI-C01) | 付属 | 付属 | |
| ケーブル仕様 | DSub25Pinオス - DSub9Pinメス(PC側) |
DSub25Pinオス - DSub9Pinメス(PC側) |
DSub9Pinオス - DSub9Pinメス(PC側) |
|
| プリンタ側接続コネクタ | DSub9Pinオス | DSub25Pinメス | DSub9Pinオス | DSub25Pinメス |
| ディスプレイ電源入力１ | 3PinMiniature | 3PinMiniature | DCジャック | DCジャック |
| ディスプレイ電源入力２ | なし | なし | 3PinMiniature | なし |
| ディスプレイ電源入力３ | なし | なし | DSub25Pinコネクタ | なし |
| 電源パススルー出力 | 3PinMiniature | 3PinMiniature | 3PinMiniature※２ | なし |
| 電源 | 別売り（PS-170,AC-170） DC24V2Aｽｲｯﾁﾝｸﾞ電源 |
付属ディスプレイ専用※１ DC12V500mA ACアダプタ |
付属ディスプレイ専用 DC5V2Aｽｲｯﾁﾝｸﾞ電源 |
|
| ※１ VFD2002E付属電源はディスプレイ専用（DC12V出力）です。プリンタなどを外部に接続する場合、別途電源が必要です。 ※２ EPSON用電源（AC-170：DC24V)を使用する場合、VFD2002E付属電源（DC12V）は使用しません。 供給電圧が異なりますので、2種類の電源を同時に使用しないでください。（複数の電源入力は同時に使用できません。） |
||||
Last Update : 2011/09/09
