BASIC-programmable Ethernet Board

テクノベインズは、Tibbo製品の公式ディストリビューターです。
  よくあるご質問(FAQ) - UBPIC500A



  • 電源に使用するACアダプタは、何を使用しますか?
  • 入力側がAC100V、出力側がDC3.3V1AのACアダプタを使用してください。

  • LANケーブルはどのようなものを使用しますか?
  • カテゴリー5(CAT5)以上のLANケーブルをお選びください。

  • PICマイコンにプログラムを書き込むためにはPICkit3が必要ですか?
  • PICマイコンにプログラムを書き込むには、PICkit3だけではなく、市販されているPICライターや自作したPICライターなどでも可能です。ただし、本格的にプログラムを作成するためには、デバッグ機能がないとバグの原因が解りにくく、完成までに非常に時間が掛かることがあります。状況に応じて選択してください。

  • UBPIC500A本体にLANケーブルを接続したのですが、通信ができません。何が悪いのでしょうか?

  • ブザー(BZ1)を実装したのですが、UBPIC500Aボード本体の電源をONにすると、ブザーが鳴ってしまいます。ブザーを止める方法はありますか?

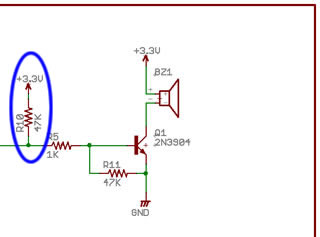

  • 抵抗器(回路図上のR10)の配線パターンが下図のようにプルアップになっているためです。

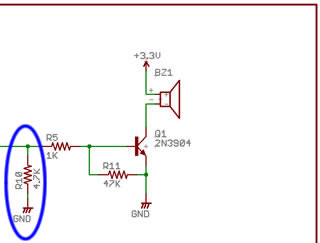

    下図のように修正してください。

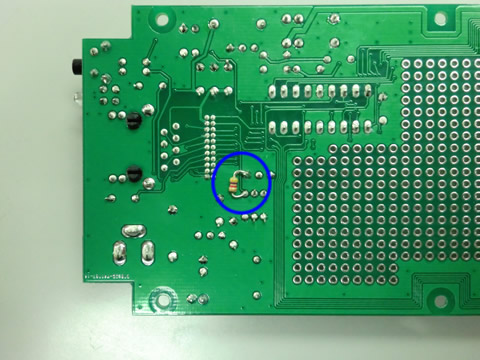

    抵抗器は4.7KΩを使用し、ユニバーサルボード裏面の下図の箇所に半田付けします。


>>戻る
