■仮想COMで簡単な接続

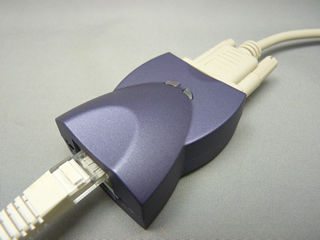

本製品はパソコンのLANポートに接続し、Tibbo Device Server Toolkitに含まれている「VSP Manager」により設定を行うことで、仮想COMによるシリアルポートとして使用することができます。 ネットワーク先にあるDS203のシリアルコネクタが、PC上のCOMポートとして使用できます。

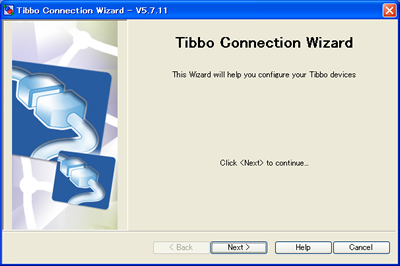

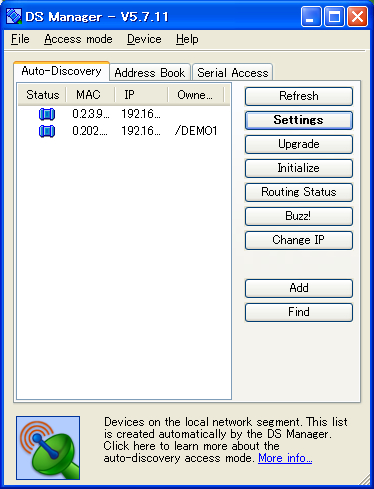

Tibbo DS Managerのインストールと設定

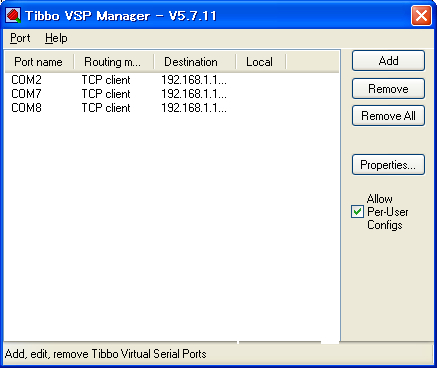

Tibbo VSP Managerの設定

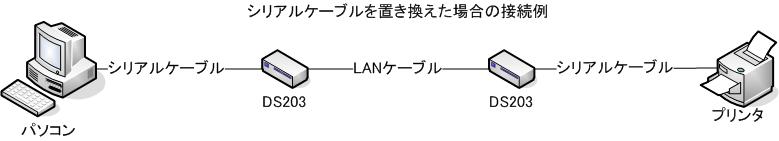

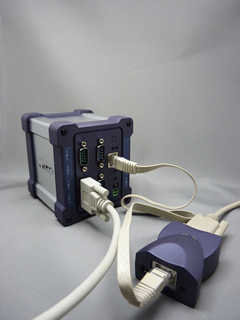

2台のDS203もしくは4ポートタイプのDS1000を、相互に接続（Hub経由でLAN接続するか、または直接LANクロスケーブルで接続 ）することで、仮想シリアルケーブルとしてPCからシリアル機器を直接コントロールすることができます。

シリアルインターフェースで接続・制御する機器の場合、騒音や粉じんが出る工作機とコントローラの接続や恒温層など測定機・計測器と記録プリンタを接続するなど、既設のネットワークを利用することで、離れた部屋とのシリアル接続ができます。

シリアルケーブルと同等に使用できますので、一度設定が済んでしまえばパソコンは不要です。

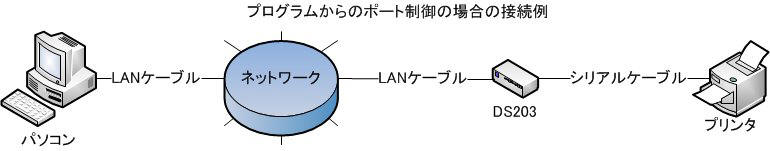

パソコンのLANポートに接続し、作成したプログラムからポートを操作することもできます 。

本機をソケットサーバとして機能した場合、WindowsなどのOSが提供するTCPソケットサービスを利用することで、ご自分のプログラムから直接制御することができます。
その他、多彩な機能を備えており、いろいろなご利用方法が可能となります。

また、パソコンから制御を行う場合、Tibbo Device Server Toolkitからダウンロードすることにより開発することもできます。

※組込用途には、DS203のモジュールのみの販売も行っております。
本モジュールは弊社ネットワーク機器でも使用しております。
モジュールには、基板半田用モジュールおよび、基板タイプがあります。
モジュールを装置に組み込むことで、ネットワーク対応機器の開発が簡単に行えます。

Tibbo DS Managerのインストールと設定
Tibbo VSP Managerの設定

DS ManagerからDS203が認識されない場合

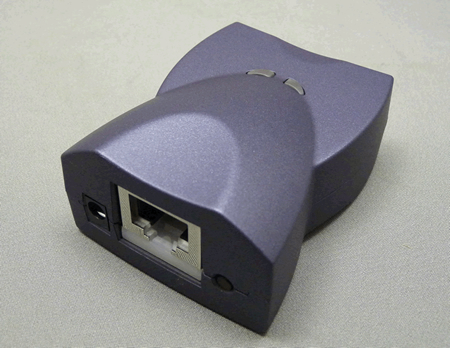

主な仕様 型名 DS203 機器接続側ポート D-SUB 9Pinオス パソコン接続ポート 10/100Base-T Ethernet シリアルポート通信速度 150,300,600,1200,2400,4800,9600,19200, 28800,38400,57600,115200BPS シリアル通信モード 一般的なCOMポートインタフェースに準ずる 本体部寸法 60mm×47mm×30mm 動作温度 -5 〜 +70℃ 動作湿度 10 〜 90% 付属品 ACアダプタ

下記モデルにつきましては弊社標準在庫商品です。（インターフェースが異なる場合、メーカー在庫となります）
ただし、ご注文台数や出荷状況により在庫切れの場合もございますので、お急ぎの場合はあらかじめご確認ください。

• DS203
