本商品の一般販売は終了いたしました。
数量が100台以上の場合、注文生産にて製造可能です。(2004/02/05)

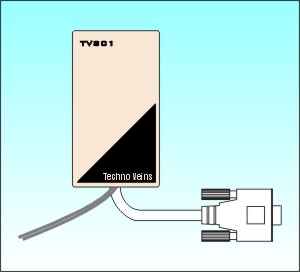

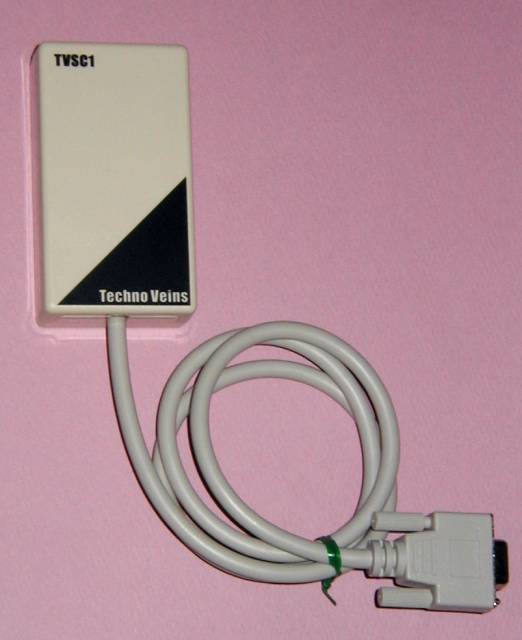

TVSC1はWindowsパソコンのRS232ポートを利用した、コンパクトな汎用スイッチ接続用ボックスです。TVSC1を用いることで、RS232ポートを通してスイッチを接続でき、簡単に複数のスイッチ入力を行うことができます。

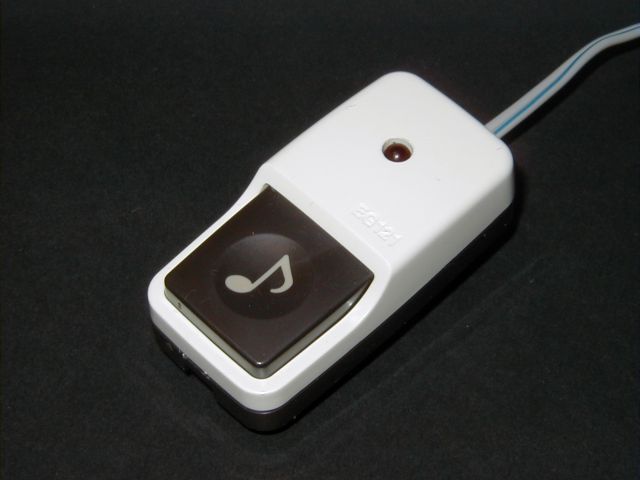

汎用スイッチ3系統と、LEDを点灯できるスイッチを1個使用できます。
シンプルな構造で、RS232ポートの電力を使用して動作するので、外部電源は不要です。

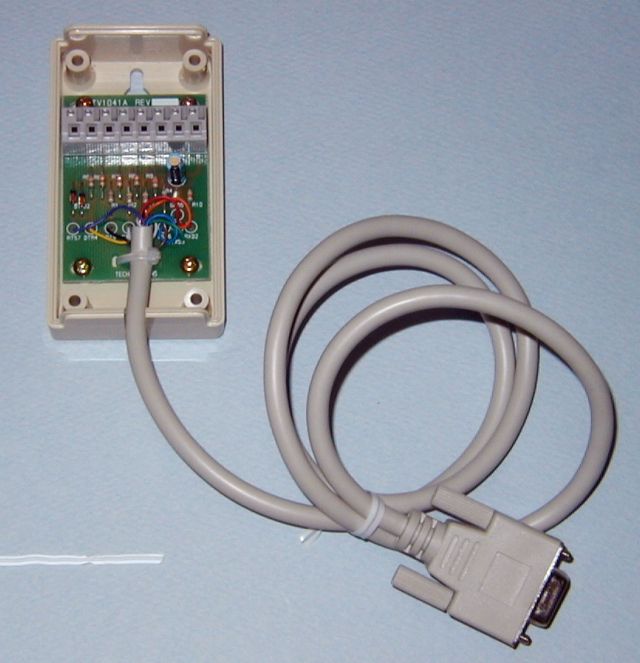

スイッチ配線は、TVSC1本体の蓋を開け、端子台に電線を差し込みます。（本体蓋はトラブル防止のため、ネジ留めされています。端子台は簡単に電線を接続できるノンスクリュータイプを採用しています。）

背面にネジ用穴がありますので、壁面への固定取付けが可能です。

セット品にはVBによるサンプルソースが付属しています。ご自分で簡単にプログラムを行うことができます。

応用例

普通の2極のON/OFFスイッチが取り付けられますので、応用例は数限りなくあります。

• パソコンレジに接続して緊急時の警報や担当呼び出しなどのスイッチ入力
• パソコンの画像表示や音声プログラムと組み合わせ、自動館内案内や商品説明装置の入力スイッチ
• パソコンを用いた自動受付・来客応答システムの入力
• パソコンを用いたクイズの回答入力やゲームの入力（１ユニットで最大４スイッチ入力できます。）
• 催し物会場での電子抽選やルーレットなど、大きなスイッチを用いたパソコン入力用
• フットスイッチ（足踏スイッチ）やひじ押スイッチとして、工場や作業場、店頭など手が使用できない現場での入力用
• 身障者やお年寄りなど、特殊なスイッチや大きなスイッチによるパソコンへの入力補助プログラム開発用
• パソコンによる防犯システム用センサー入力

^※1 すべての入力回路は独立しているため、どのスイッチが押されたかの判別可能です。

^※2 LEDの点灯にはソフトウェアの制御が必要です。2線式のため、スイッチを押している間はLEDを点灯できません。

^※3 Break型回路（常時回路が接続された状態であり、スイッチ操作時に回路が切断される）として用いる場合、それぞれの回路に直列結線にて複数のスイッチを設けることができます。Make型回路（常時回路が切断された状態であり、スイッチ操作時に回路が接続される）として用いる場合、それぞれの回路に並列結線にて複数のスイッチを設けることができます。但し、同じ回路に複数のスイッチが設けられた場合、回路中のどのスイッチが押されたかの判別はできません。

^※4 本機はパソコンのRS232ドライバ出力を用いていますので、信号駆動能力はパソコンに依存します。OFF型スイッチによりBreak回路として使用される場合、戻り線の電圧が5V程度まで取れる場合、ライン断線を検出できます。推奨配線長を超えて接続線を伸ばす場合、以下の点をご考慮ください。

• 各入力ラインにはライン保護をかねてダンピング抵抗が入っておりますので、結線OFFに対する検出は確実です。長距離配線の場合、Break型回路として用いることを推奨します。
• 指定以外の配線材をご使用される場合、なるべく電気抵抗の小さいものをご使用ください。
• 各スイッチ結線にはライン保護のダンピング抵抗が入っていますが、基本的にはパソコンのバッファICとスイッチは直結されますので、配線を行う際、特に外来ノイズや静電気、ACラインへのショート等にご注意ください。これらによる障害は、本機及び本機と接続した装置に重大な障害を及ぼす場合があります。
• 本製品は屋内配線のみとしてください。
• 配線長が長い場合、反応時間が長くなる場合があります。作製されるソフトウェアで調整を行ってください。

オプション販売品

販売価格(税・送料別)

※スイッチは受注生産に付き、スイッチを含むセットは納期がかかります。

プログラム作製を行う場合、最初にセットをお求めください。（取扱説明書にサンプルプログラムが記載されています。）
TVSC1単独製品には、説明書等は付属していません。
複数台ご使用いただく場合、お求めやすいように本体のみの販売も行っております。
また、100台以上ご注文いただける場合は別途お見積りいたします。（ご指定ロゴ入りOEMバージョンも対応可能）
マグネットスイッチや押しボタンスイッチ、配線材料はホームセンター等でもお求めいただけます。
その場合、必ず電線の芯線直径・形状などが仕様にあったものをご使用ください。

取扱説明書

TVSC1DOCは下記説明書にVB6によるサンプルソースが付いております。
TVSC1取扱説明書（PDFはサイズが大きいため、ZIP形式に圧縮してあります。）

ご使用上の注意点

スイッチからの入力はソフトウェアにより受け取ります。一般的に外部スイッチの入力装置では、スイッチチャタリング、外来ノイズや静電気放電、配線抵抗や容量による誤動作、スイッチ自体の故障などの発生が考えられます。スイッチの機械的動作速度に対して、パソコンははるかに早くに動作しているため、製作されますソフトウェアにて、それら異常ケースについて充分対処できる余裕のある設計を行ってください。

本製品は、パソコンで簡単にスイッチ入力を行うことを目的で設計・製造されております。本格的なセキュリティシステムや生命・財産などにかかわるような装置に対しての動作は考慮されておりません。また、誤動作や故障に対しては、あらかじめプログラム的に対処を行い充分に検証した上でご使用ください。
本装置と接続される配線は必ず屋内配線としてください。本信号線中には低圧の信号しか使用しておりませんので、屋内配線される場合はご自分で配線できますが、建物壁面内部や天井裏など隠蔽配線される場合など、専門の工事を必要とされる場合、お近くの電気工事業者にご相談ください。

Q&A.

Q.スイッチまでの配線距離はどれくらいまで延ばせますか?

A.RS232ドライバーをレベル動作で使用するため（パソコンにより異なりますが）、かなり長距離までの接続が可能です。Break型回路としてご使用いただく場合、一般的な2×0.8φ単線TIV-Fケーブルや0.65φインターフォン/Bellコードで100ｍ以上配線できます。基本的に、接続した状態で信号がONとして認識できた場合、Break型回路では動作します。

Q.端子台はスクリューレスなのに、どうして本体ケースはネジ留めなのですか?

A.試作時、TVSC1は端子台がケース面になるように設計され、蓋を開けずに電線を差し込む形式でした。
その場合、以下のような問題があることがわかったため、端子台は本体内部に収容し、ネジ留めする事としました。

• スイッチ接続端子がケース外部からみえる場合、セキュリティ入力として使用する場合、問題が発生する。
• スイッチケーブルが自由に動くため、断線につながる。
• 電線をケースに差し込んだように見え、見た目が非常に悪い。


特定用途への製品化等をお考えの場合、御社名入り専用ケースでのOEM出荷対応ができます。
また、ソフトウェアの開発も承っております。
特殊機能への対応はご相談ください。

在庫について

本商品の販売は現在の在庫限りとなります。
ご発注数量が100台以上の場合、注文生産をお受けいたします。(2004/02/02)

• TVSC1
• TVSC1SET(E)

製品展示について

本製品は弊社ショースペースにて展示しております。

本カタログ記載事項は、予告無く変更されることがあります。また記載されているメーカ公表の性能参考値は工場出荷時の代表的な値または設計時の値をあらわすもので、製品個々の性能を保証するものではありません。
