MS951 Series Catalog

MS951-PS,MS951-RS

本製品はメーカー製造終了に伴い、販売を終了しました。

赤色レーザ光線によるシングルラインスキャンにより、各種バーコードを自動的に判別。高速・正確にバーコードを読み込みます。

軽量・小型なので、片手で簡単に扱えます。

大きなバーコードや少し離れた位置のバーコードでも読み込むことができます。

バーコードにスキャナを近づけると、IRセンサにより自動的にレーザスキャンを開始します。

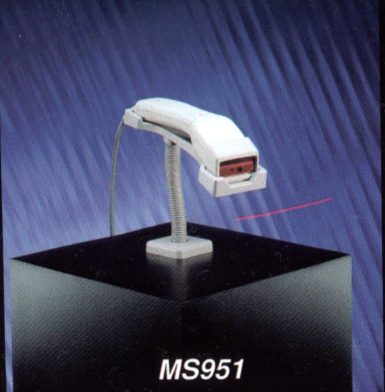

付属専用スタンドを使用することで、スキャナを持たずにスキャンすることができます。

スキャナ本体にすべてのコントローラを内蔵しているので、外付けのインターフェースボックスは不要です。

DOS/V^*1(PC-AT,PS/2)パソコンのキーボードコネクタに連結接続します。
スキャナ接続のための特別な入力ソフトは必要ありません。もちろん通常のキーボードも併用できます。

正しくバーコードを読み込むと、キーボードから入力されたようにバーコードデータ+リターンを出力します。

読み込むバーコードの種類を設定できます。
メニューシートにより、読み込み種類などスキャナ機能の設定ができます。設定内容は内部EEPROMに保存されます。

シリーズ名	MS951シリーズ
商品名	MS951-PS	MS951-RS
対応パソコン	DOS/Vパソコン^*1(PS/2, PC-AT）	一般機器
接続コネクタ	MiniDIN 6Pin/DIN 5Pin両用	DSub 9Pin
読取バーコード	JAN, EAN, UPC, Interleaved 2 of 5(ITF), CODABAR(NW-7), CODE39, FULL ASCII CODE39, CODE93, CODE11, MSI-Plessey, CODE128, etc
読取深度	0-127mm
読取幅	最大178mm
PCS値	0.35Min
電源	DC5V±5%
消費電流	動作時165mA, スタンバイ時65mA
読取確認	ブザー音およびLEDランプ
インターフェース	キーボードウェッジ	RS-232シリアルインターフェース
光源	赤色レーザ 675nm±5nm CDRH:Class II/EN 60825:Class 1
分解能	最小バー幅 0.19mm(Code39)
走査速度	36スキャン／秒
読取角度	Roll:40ºPitch:68ºYaw:52º
ケーブル	1.2m(カール状態)、最大2.0m
質量	本体177g
温湿度条件	動作時: 0〜35℃　5〜95% 保管時:-40〜60℃　5〜95% いずれも結露なきこと
外乱光	3200Lux
付属品	専用スタンド、PC-AT:PS/2接続ケーブル(MS951-PSのみ)、テクノベインズオリジナル日本語マニュアル

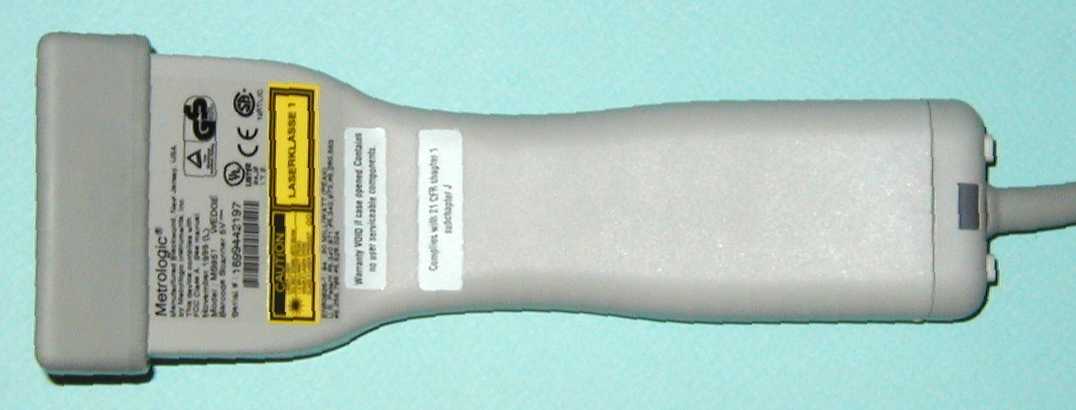

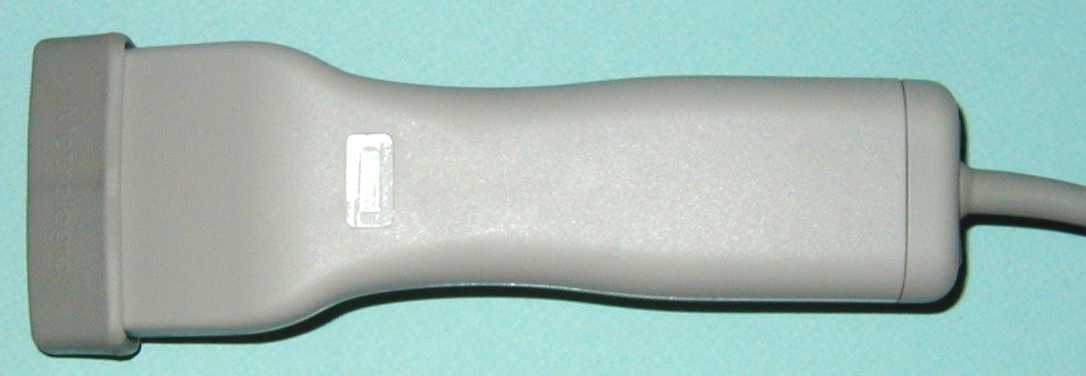

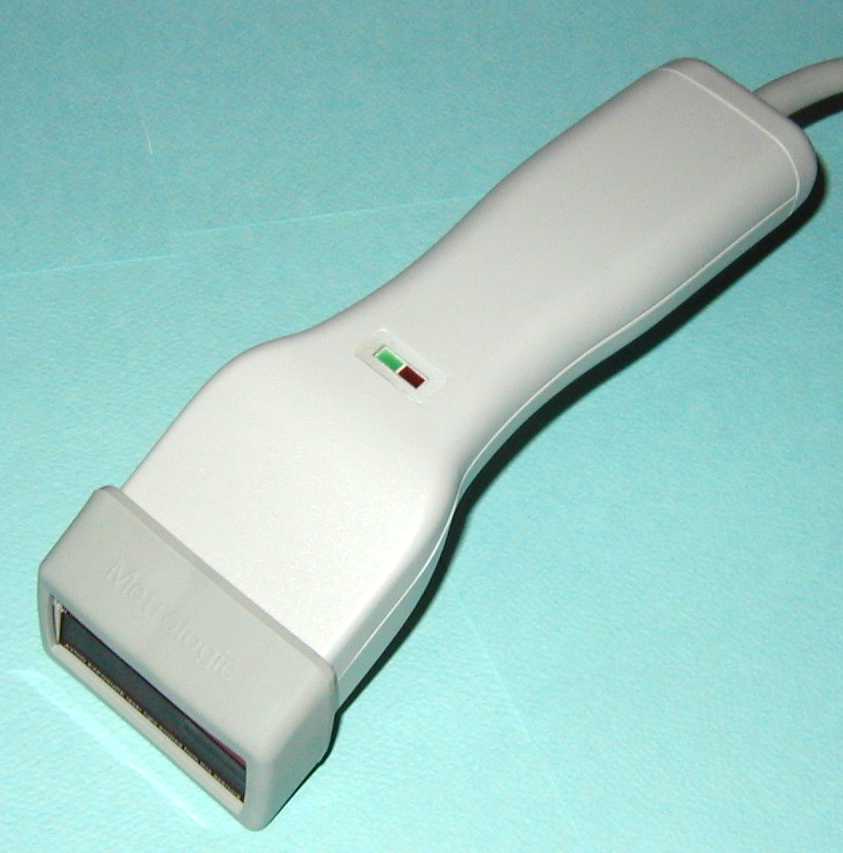

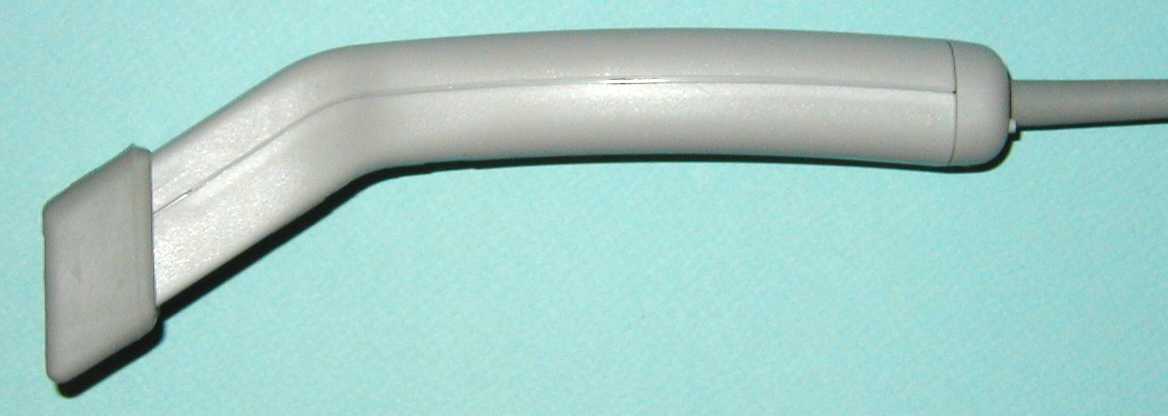

実測寸法

長さ	205mm
読込口側幅	70mm
握り部幅	48mm
握り部厚み	26mm

※3D形状のため、寸法は目安です。

^*1 DOS/Vパソコン接続時の注意点　DOS/Vノートパソコンの中には、外部にキーボードを接続すると、本体内部のキーボードが使用不可になる機種があります．
これはノートパソコン自体の仕様によるものです．このため、このパソコンにMS951と外部キーボードを接続した場合、パソコン内部のキーボードは使用できません．
また、MS951はキーボードと組み合わせて使用するよう設計されています．
PS/2形式のキーボードコントローラを搭載したパソコンでは、PS/2用のキーボードと一緒にお使い下さい．（PS/2キーボードIDが必要です．）
